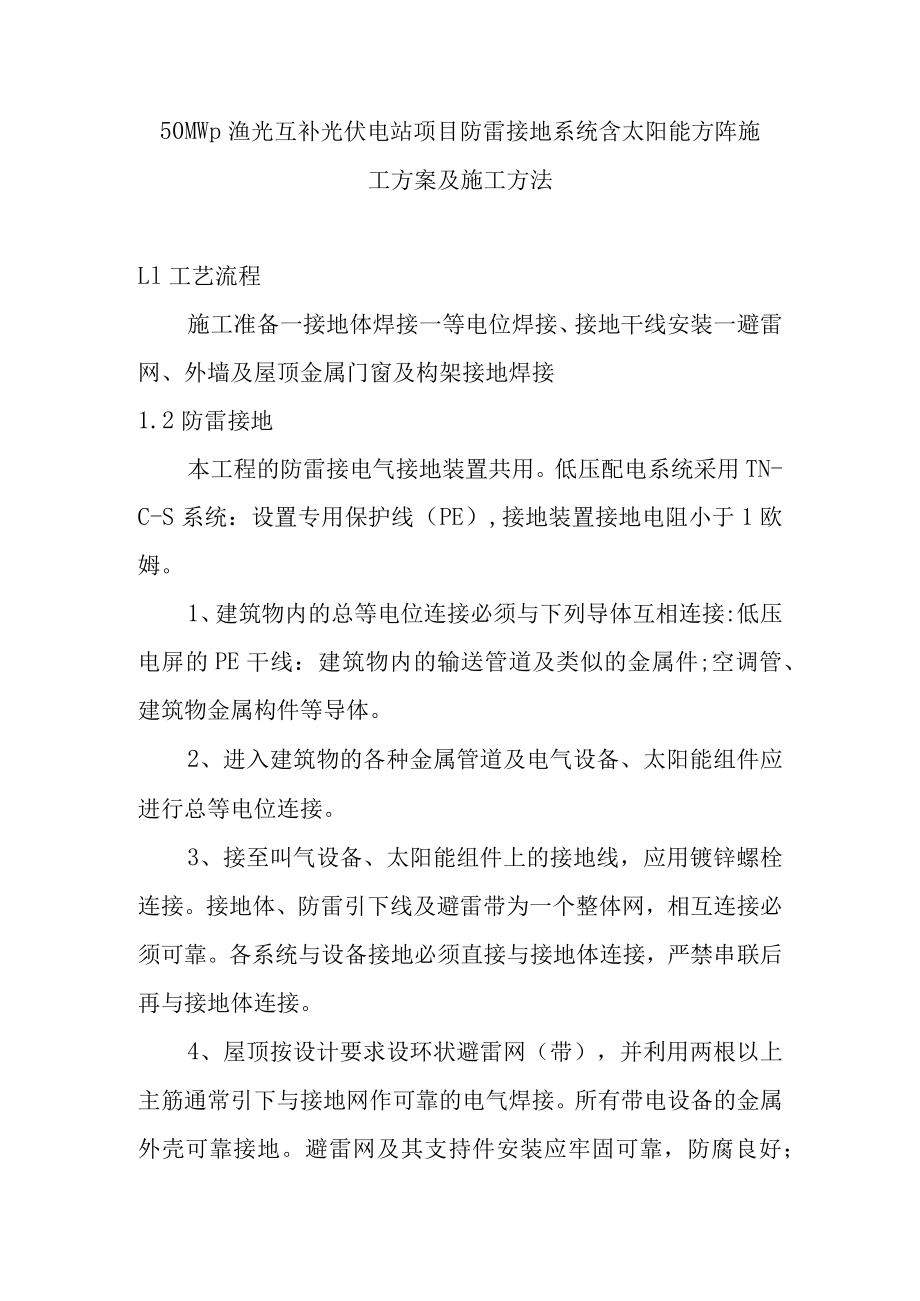

1、50MWp渔光互补光伏电站项目防雷接地系统含太阳能方阵施工方案及施工方法Ll工艺流程施工准备一接地体焊接一等电位焊接、接地干线安装一避雷网、外墙及屋顶金属门窗及构架接地焊接1.2防雷接地本工程的防雷接电气接地装置共用。低压配电系统采用TN-C-S系统：设置专用保护线（PE）,接地装置接地电阻小于1欧姆。1、建筑物内的总等电位连接必须与下列导体互相连接:低压电屏的PE干线：建筑物内的输送管道及类似的金属件;空调管、建筑物金属构件等导体。2、进入建筑物的各种金属管道及电气设备、太阳能组件应进行总等电位连接。3、接至叫气设备、太阳能组件上的接地线，应用镀锌螺栓连接。接地体、防雷引下线及避雷带为一个整

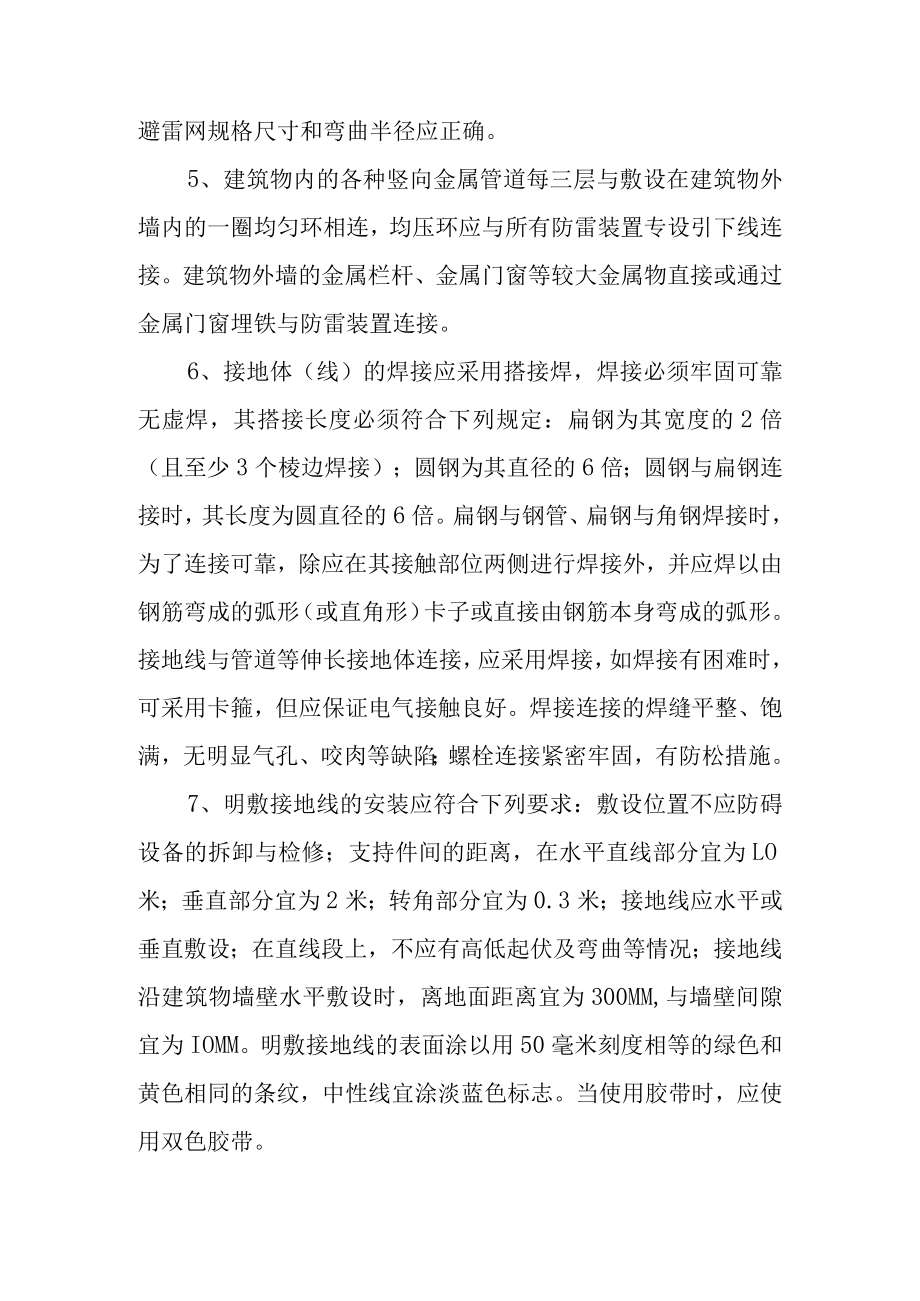

2、体网，相互连接必须可靠。各系统与设备接地必须直接与接地体连接，严禁串联后再与接地体连接。4、屋顶按设计要求设环状避雷网（带），并利用两根以上主筋通常引下与接地网作可靠的电气焊接。所有带电设备的金属外壳可靠接地。避雷网及其支持件安装应牢固可靠，防腐良好；避雷网规格尺寸和弯曲半径应正确。5、建筑物内的各种竖向金属管道每三层与敷设在建筑物外墙内的一圈均匀环相连，均压环应与所有防雷装置专设引下线连接。建筑物外墙的金属栏杆、金属门窗等较大金属物直接或通过金属门窗埋铁与防雷装置连接。6、接地体（线）的焊接应采用搭接焊，焊接必须牢固可靠无虚焊，其搭接长度必须符合下列规定：扁钢为其宽度的2倍（且至少3个棱边焊

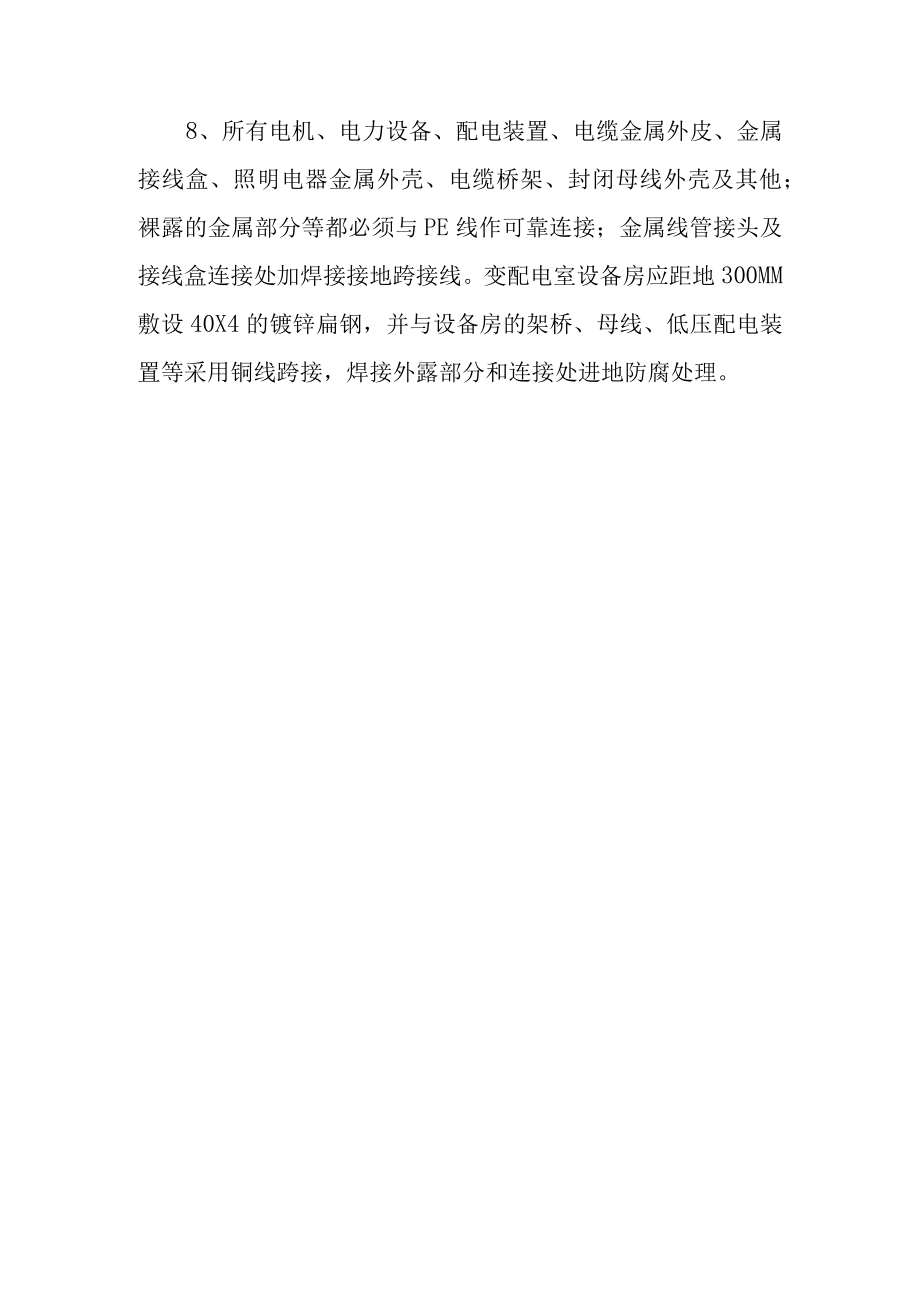

3、接）；圆钢为其直径的6倍；圆钢与扁钢连接时，其长度为圆直径的6倍。扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢筋弯成的弧形（或直角形）卡子或直接由钢筋本身弯成的弧形。接地线与管道等伸长接地体连接，应采用焊接，如焊接有困难时，可采用卡箍，但应保证电气接触良好。焊接连接的焊缝平整、饱满，无明显气孔、咬肉等缺陷；螺栓连接紧密牢固，有防松措施。7、明敷接地线的安装应符合下列要求：敷设位置不应防碍设备的拆卸与检修；支持件间的距离，在水平直线部分宜为LO米；垂直部分宜为2米；转角部分宜为0.3米；接地线应水平或垂直敷设；在直线段上，不应有高低起伏及弯曲等情况；接地线沿建筑物墙壁水平敷设时，离地面距离宜为300MM,与墙壁间隙宜为IOMM。明敷接地线的表面涂以用50毫米刻度相等的绿色和黄色相同的条纹，中性线宜涂淡蓝色标志。当使用胶带时，应使用双色胶带。8、所有电机、电力设备、配电装置、电缆金属外皮、金属接线盒、照明电器金属外壳、电缆桥架、封闭母线外壳及其他；裸露的金属部分等都必须与PE线作可靠连接；金属线管接头及接线盒连接处加焊接接地跨接线。变配电室设备房应距地300MM敷设40X4的镀锌扁钢，并与设备房的架桥、母线、低压配电装置等采用铜线跨接，焊接外露部分和连接处进地防腐处理。
