1、公司空产20.万吨.二期.EQ.万.吨）里醇项.目静置设备安装施工方案编制:审核:批准:公司二O*年五月1 .编制依据12 .工程概况13 .施工准备工作24 .各工段静置设备一览表35 .基础的验收86 .基础处理及垫铁布置97 .静置设备安装108 .基础二次灌浆199 .静置设备的内件及附件的安装检查2010 .静置设备的清洗与封闭2211 .工程质量保证措施2212 .安全技术措施2413 .施工人员组织安排计划2414 .主要施工机具计划2515 .施工主要手段用料计划261、 编制依据1.1 公司甲醇项目施工招标文件和*公司的设计图纸。1.2 公司和我公司签订的施工合同。1.3 施

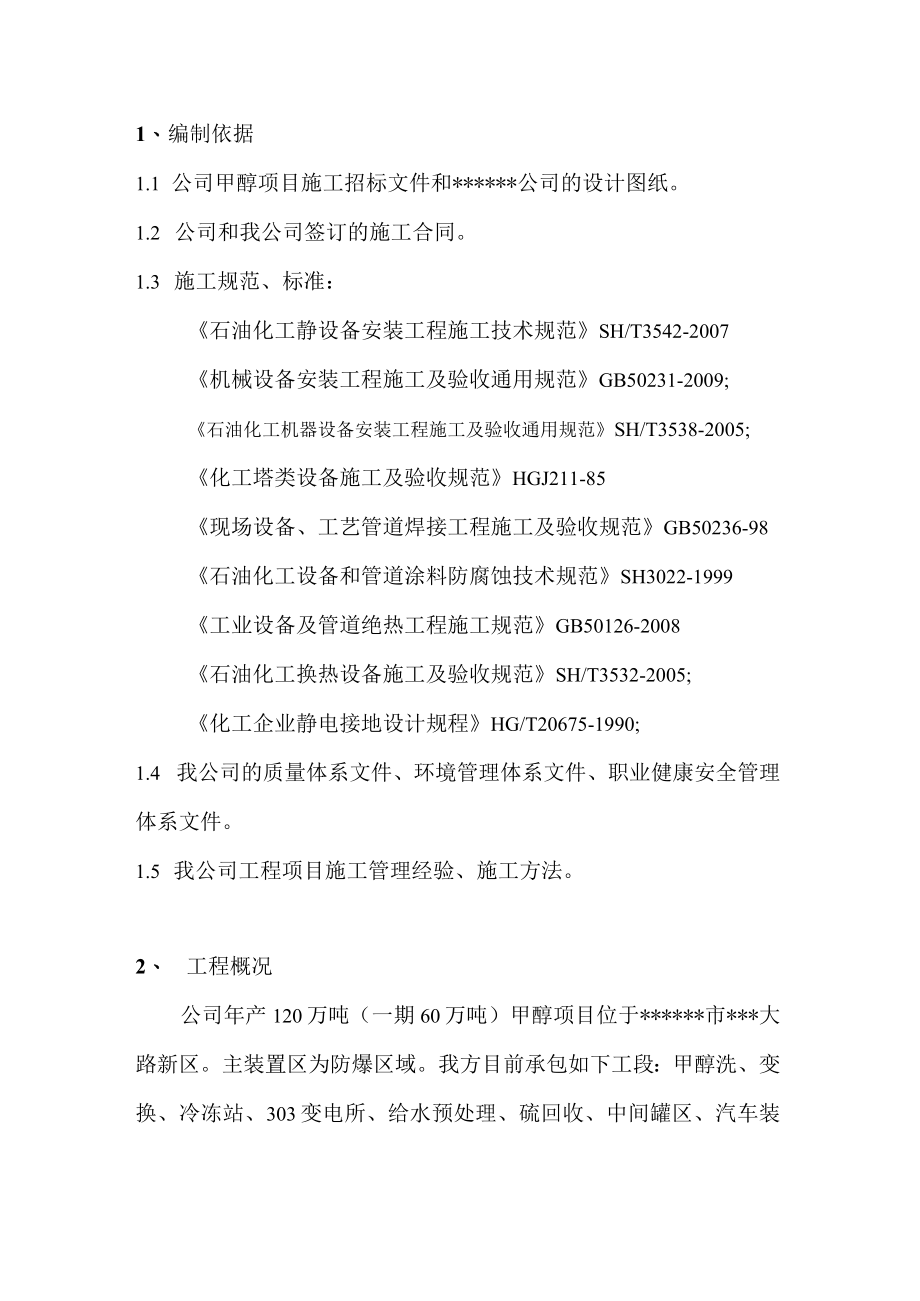

2、工规范、标准：石油化工静设备安装工程施工技术规范SH/T3542-2007机械设备安装工程施工及验收通用规范GB50231-2009;石油化工机器设备安装工程施工及验收通用规范SH/T3538-2005;化工塔类设备施工及验收规范HGJ211-85现场设备、工艺管道焊接工程施工及验收规范GB50236-98石油化工设备和管道涂料防腐蚀技术规范SH3022-1999工业设备及管道绝热工程施工规范GB50126-2008石油化工换热设备施工及验收规范SH/T3532-2005;化工企业静电接地设计规程HG/T20675-1990;1.4 我公司的质量体系文件、环境管理体系文件、职业健康安全管理体系
3、文件。1.5 我公司工程项目施工管理经验、施工方法。2、 工程概况公司年产120万吨（一期60万吨）甲醇项目位于*市*大路新区。主装置区为防爆区域。我方目前承包如下工段：甲醇洗、变换、冷冻站、303变电所、给水预处理、硫回收、中间罐区、汽车装卸栈台、甲醇罐区。施工范围为承包范围内的所有设备的安装。本方案适用于下列工段的静置设备安装：冷冻站（250）、变换（620）、甲醇洗（630）、给水预处理（401）、硫回收（660）、中间罐区（681）、汽车装卸栈台及甲醇罐区（690）o3、施工准备工作3.1 设备安装平面布置图、安装图、装配图、基础图、易损零件图及安装使用说明书等技术资料齐全。3.2 土
4、建基础工程已基本结束，强度达到要求，并经验收处理合格，办理过基础交接手续，具备安装条件，基础附近的地下工程已完成，场地平整硬化。3.3 施工运输临时道路已整修，保证畅通运输。3.4 施工用的照明、用电设备及材料齐全具备使用条件。3.5 安装用的起重设备已到场，符合安全使用要求。3.6 要安装的设备已经进厂并已检验合格，部件，附件齐全。3.7 施工方案已经批准能够使用，并向施工人员进行了技术交底。3.8 各施工机具及计量器具，均应检验合格，计量器具精度等级应能满足要求。3.9 设备的验收3.9.1 运抵现场的设备，内件及安全附件应符合设计文件及订货合同的要求；3.9.2 开箱检验应在监理、甲方、
5、设备厂家和施工方四方的参与下进行，按照装箱单清点与检查下列项目，并填写开箱检验记录：a）箱号、箱数及包装情况；b）设备名称、型号及规格；C）内件及安全附件的规格、型号、数量；d）产品质量证明文件。3.9.3 设备外观质量应符合下列要求：a）无表面损伤、无变形、无锈蚀；b）焊接飞溅和工装卡具的焊疤已清除；C）不锈钢设备的防腐蚀面与低温设备的表面无刻痕和各类钢印标记;d）不锈钢设备表面无铁离子污染；e）设备管口封闭；f）设备的方位标记、中心线标记、重心标记及吊挂点标记清晰；g）防腐蚀涂层无流坠、脱落和返锈等缺陷。4、各工段静置设备一览表（表1）序号设备位号设备名称规格甲醇洗1T3001甲醇洗涤塔I
6、D3200ID380H-65950593.6T2T3002CO?解析塔ID2800H=6016271.2T3T3003H2S浓缩塔ID4200Hg5126091.415T4T3004甲醇再生塔ID3600ID4600HP3057067.65T5T3005甲醇水分离塔ID1700HP3136021.45T6T3006尾气洗涤塔ID4800HQI855040.99T7V3001原料气分离罐立式ID2600*H4600V=30Mi41.5T8V3002含硫甲醇闪蒸罐卧式ID3200*L9800V=88M332.25T9V3003无硫甲醇闪蒸罐卧式ID3400*L10000V=101.8M339.29
7、5T10V3004贫甲醇罐卧式ID4200*L11000V=173Ms24.245T11V3005H2S气体分离罐立式ID1200*H2500V=3.3才1.54T12V3006热再生塔回流液罐立式ID2000*H4400V=16.IM34.53T13V3007甲醇伞蒸罐卧式ID3400*L8800V=91Nf14.465T14V3008甲醇/C02分离罐立式ID1000*H2000V=l.87M30.88T15V3009污甲醇罐卧式ID2800*L4400V=33.3M35.865T16V3010蒸丙烯罐立式ID1000*H1500V=l.48M30.91T17E3001A原料气冷却器I（绕
8、管式）立式ID240010500102.8T18E3001B原料气冷却器II（绕管式）立式ID2000Hg960023.9T19E3003无硫甲醇深冷器卧式IDlooo/1600F=34214.81T20E3004含硫甲醇深冷器卧式IDlOOo/1600F=414m216.585T21E3005洗涤塔段间深冷器卧式IDlOoo/1800F=192n214.175T22E3006循环甲醇冷却器（绕管式）立式ID237011970F=3067.5m266.5T23E3007甲醇换热器（绕管式）立式ID1120H=5280F=294.94m27.7T24E30083#贫甲醇冷却器（绕管式）立式ID1
9、430H=9080F=I106.51m216.5T25E30092#贫甲醇冷却器（绕管式）立式ID1920H=19520F=4637.49m262.5T26E30101#贫甲醇冷却器（绕管式）立式ID164014050F=2608.5m234.5T27E3011热再生塔再沸器（固定管板式）立式IDllOOF=243m27.16T28E3012酸性气水冷器卧式ID1200F=563m213.025T29E3013H2S馀分深冷器卧式ID1200F=155m25.775T30E3014HA馀分热交换器（固定管板式）卧式ID600F=57m21.905T31E3015甲醇水分离塔再沸器（固定管板式）
10、卧式ID900F=134m24.645T32E3016甲醇水分离塔进料换热器（U型管式）卧式ID400F=39m21.73T33E3017净化气富甲醇换热器（U型管式）卧式ID1000*L4160F=149m211.57T34E3018贫甲醇水冷器（固定管板式）卧式ID1000F=28613.15T35E3019C02气/富甲醇换热器卧式ID1000F=206m28.475T36E3020废水冷却器（板式）板式F=35.75m20.395T37S3001AB贫甲醇过滤器立式ID600HQ26231.4T38S3002AB富甲醇过滤器立式ID1000H34003.38T39S3003贫甲醇粗过滤
11、器立式ID1200H=39421.545T40X3001尾气放空筒立式ID20002500H5000042.332变换1R2001变换炉3590H=14580239.65T2T2001洗氨塔2400*1369050.21T3T2002冷凝液汽提塔1400*2246610.3T4E2001水煤气废热锅炉2400/3200*13202F=2643m2150T5E2002中温换热器（IJ型管卧式）12001390*6270F=188.7m225.125T6E2003变换炉废热锅炉（BKU型管卧式）1400/2000*10073F=673m237.22T7E2004低压废热锅炉（BKU型管卧式）200
12、0/2800*13575F=2075m272.995T8E2005低压锅炉给水加热器（BEM卧式）1000*8225F=288m213.23T9E2006脱盐水加热器（BEM卧式）1400*13753F=1406m236.49T10E2007变换气水冷器（BEM卧式）1400*10753F=1020m229.35T11E2008塔顶冷凝器（立式）900*4454F=137m23.87T12E2009洗涤水冷却器（BElJ型管卧式）800*8751F=250m29.18T13E2010中压锅炉给水加热器（BEU卧式）1200*9210F=469m221.555T14V2001煤气水分离器3600
13、*11650VN=84m3111.65T15V2002第一水分离器3000*9865VN=51m:i64.2T16V2003第二水分离器2800*9586VN=43m350.62T17V2004变换冷凝液槽（卧式）2400*8264VN=33.4m335.945T18V2005蒸汽冷凝液槽（卧式）1600*5450VN=IOm32.775T19V2006除氧器（旋膜式）3500*14858VN=I37m334.683T20V2007锅炉药液贮槽1200*1784VN=I.7m30.47T21V2008脱氧药液贮槽1200*1784VN=L7m30.47T22V2009二硫化碳贮槽1000*2000*2300VN=3.2m31.18T23V2010排污闪蒸槽1000*4685VN=2.8m31.22T24V2011第三水分离器1800*7023VN=12m318.4T25X2001蒸汽放空消音器712*27500.59T26X2002蒸汽放空消音器510*16500.245T冷冻站1E2501丙烯冷却器（管列式）
