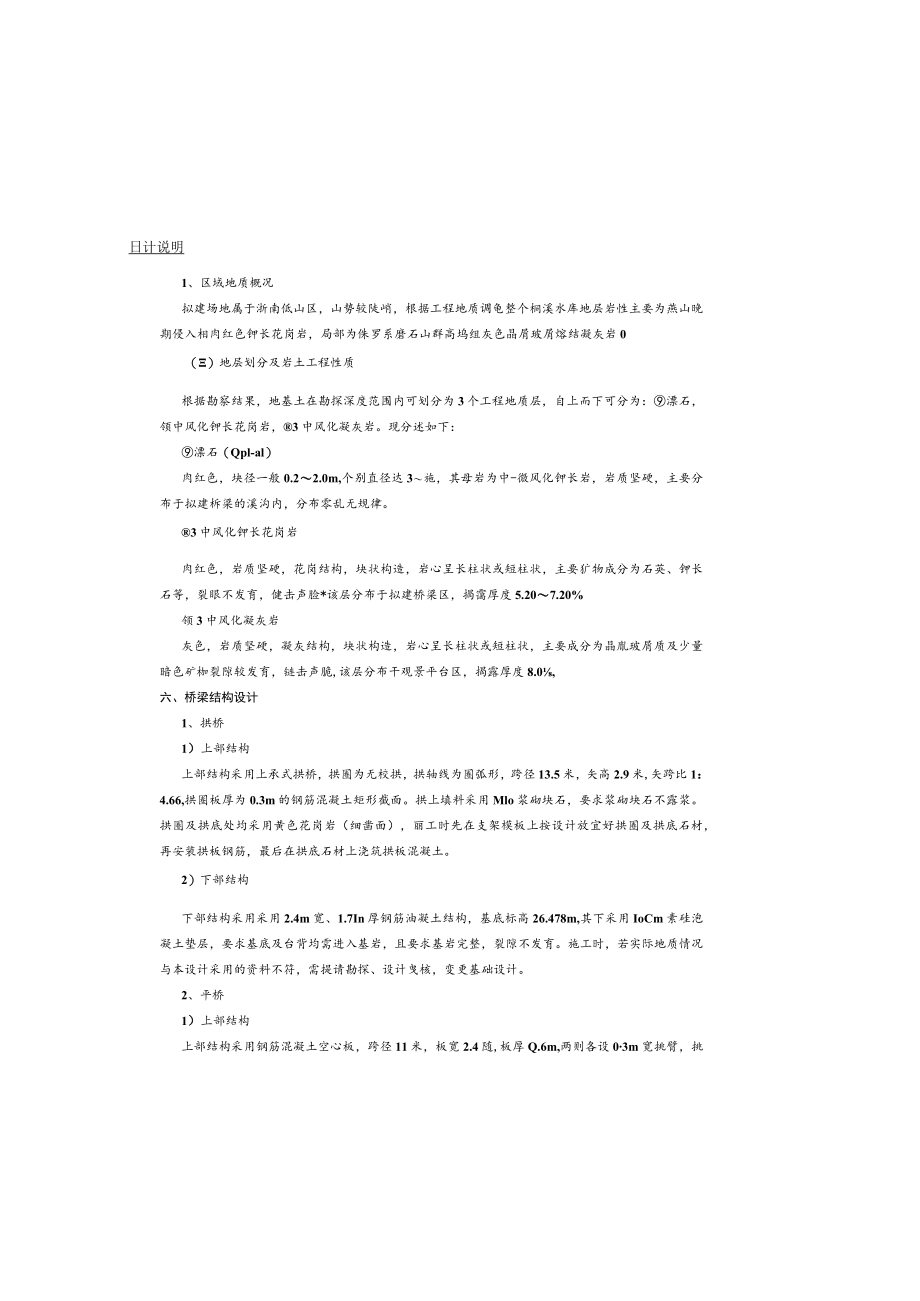

1、日计说明1、区域地质概况拟建场地属于浙南低山区，山势较陡峭，根据工程地质调龟整个桐溪水库地层岩性主要为燕山晚期侵入相肉红色钾长花岗岩，局部为侏罗系磨石山群高坞组灰色晶屑玻屑熔结凝灰岩0（）地层划分及岩土工程性质根据勘察结果，地基土在勘探深度范围内可划分为3个工程地质层，自上而下可分为：漂石，领中风化钾长花岗岩，3中风化凝灰岩。现分述如下：漂石（Qpl-al）肉红色，块径一般0.22.0m,个别直径达3施，其母岩为中-微风化钾长岩，岩质坚硬，主要分布于拟建柝梁的溪沟内，分布零乱无规律。3中风化钾长花岗岩肉红色，岩质坚硬，花岗结构，块状构造，岩心呈长柱状或短柱状，主要犷物成分为石英、钾长石等，裂眼
2、不发育，健击声脸*该层分布于拟建桥梁区，揭霭厚度5.207.20%领3中风化凝灰岩灰色，岩质坚硬，凝灰结构，块状构造，岩心呈长柱状或短柱状，主要成分为晶胤玻屑质及少量暗色矿枷裂隙较发育，链击声脆,该层分布干观景平台区，揭露厚度8.0,六、桥梁结构设计1、拱桥1）上部结构上部结构采用上承式拱桥，拱圈为无校拱，拱轴线为圈弧形，跨径13.5米，矢高2.9米,矢跨比1：4.66,拱圈板厚为0.3m的钢筋混凝土矩形截面。拱上填料采用Mlo浆砌块石，要求浆砌块石不露浆。拱圈及拱底处均采用黄色花岗岩（细凿面），丽工时先在支架模板上按设计放宜好拱圈及拱底石材，再安装拱板钢筋，最后在拱底石材上浇筑拱板混凝土。2

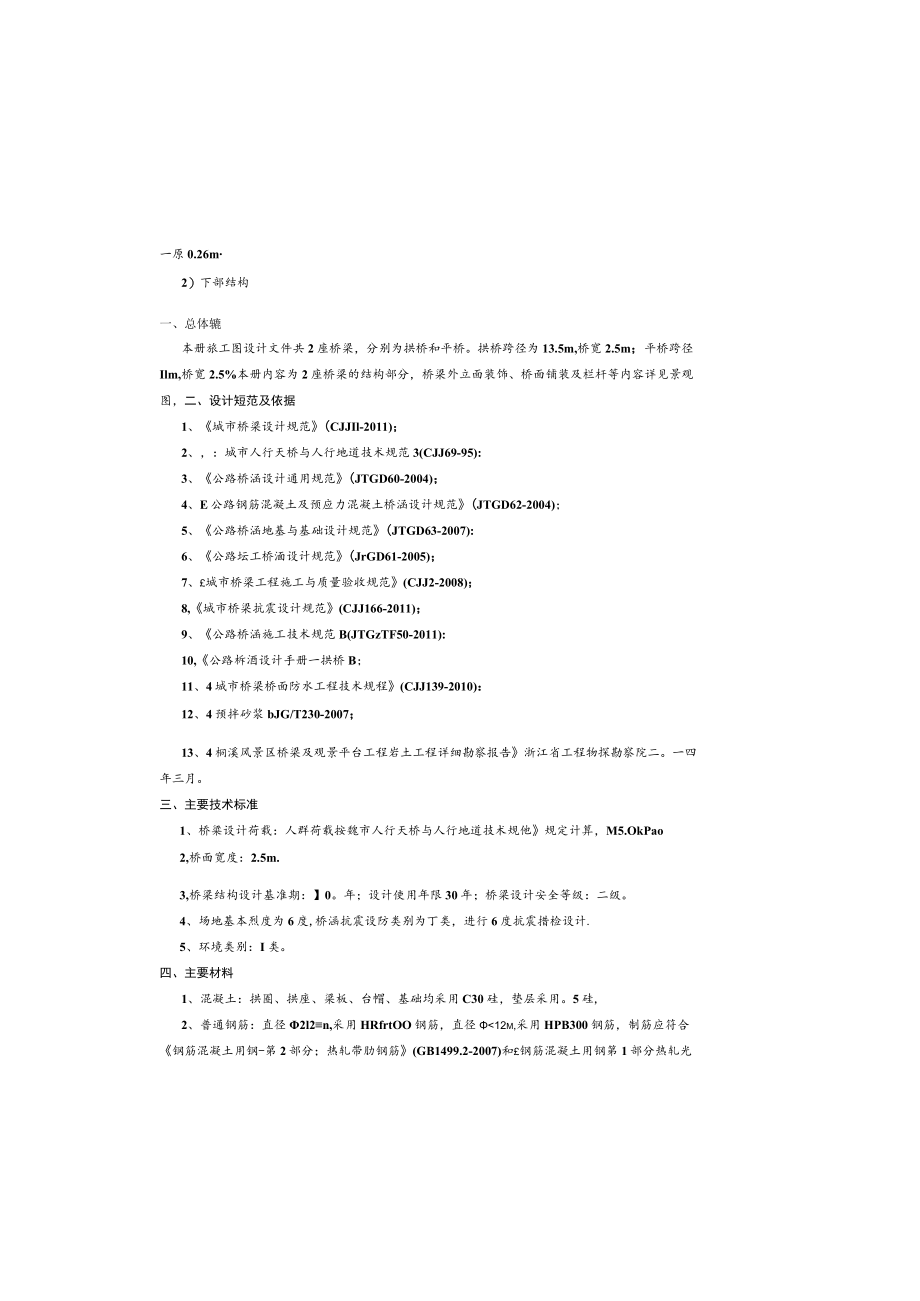

3、）下部结构下部结构采用采用2.4m宽、1.7In厚钢筋油凝土结构，基底标高26.478m,其下采用IoCm素硅泡凝土垫层，要求基底及台背均需进入基岩，且要求基岩完整，裂隙不发育。施工时，若实际地质情况与本设计采用的资料不符，需提请勘探、设计曳核，变更基础设计。2、平桥1）上部结构上部结构采用钢筋混凝土空心板，跨径11米，板宽2.4随,板厚Q.6m,两则各设03m宽挑臂，挑一原0.26m2）下部结构一、总体辘本册旅工图设计文件共2座桥梁，分别为拱桥和平桥。拱桥跨径为13.5m,桥宽2.5m；平桥跨径Ilm,桥宽2.5%本册内容为2座桥梁的结构部分，桥梁外立面装饰、桥面铺装及栏杆等内容详见景观图，
4、二、设计短范及依据1、城市桥梁设计规范(CJJIl-2011)；2、，：城市人行天桥与人行地道技术规范3(CJJ69-95):3、公路桥涵设计通用规范(JTGD60-2004)；4、E公路钢筋混凝土及预应力混凝土桥涵设计规范(JTGD62-2004)；5、公路桥涵地基与基础设计规范(JTGD63-2007):6、公路坛工桥湎设计规范(JrGD61-2005)；7、城市桥梁工程施工与质量验收规范(CJJ2-2008)；8,城市桥梁抗震设计规范(CJJ166-2011)；9、公路桥涵施工技术规范B(JTGzTF50-2011):10,公路柝酒设计手册一拱桥B；11、4城市桥梁桥面防水工程技术规程(
5、CJJ139-2010)：12、4预拌砂浆bJG/T230-2007；13、4桐溪风景区桥梁及观景平台工程岩土工程详细勘察报告浙江省工程物探勘察院二。一四年三月。三、主要技术标准1、桥粱设计荷载：人群荷载按魏市人行天桥与人行地道技术规他规定计算，M5.OkPao2,桥面宽度：2.5m.3,桥梁结构设计基准期：】0。年；设计使用年限30年；桥梁设计安全等级：二级。4、场地基本烈度为6度,桥涵抗震设防类别为丁类，进行6度抗震措检设计.5、环境类别：I类。四、主要材料1、混凝土：拱圈、拱座、梁板、台帽、基础均采用C30硅，垫层采用。5硅,2、普通钢筋：直径2l2n,采用HRfrtOO钢筋，直径12m

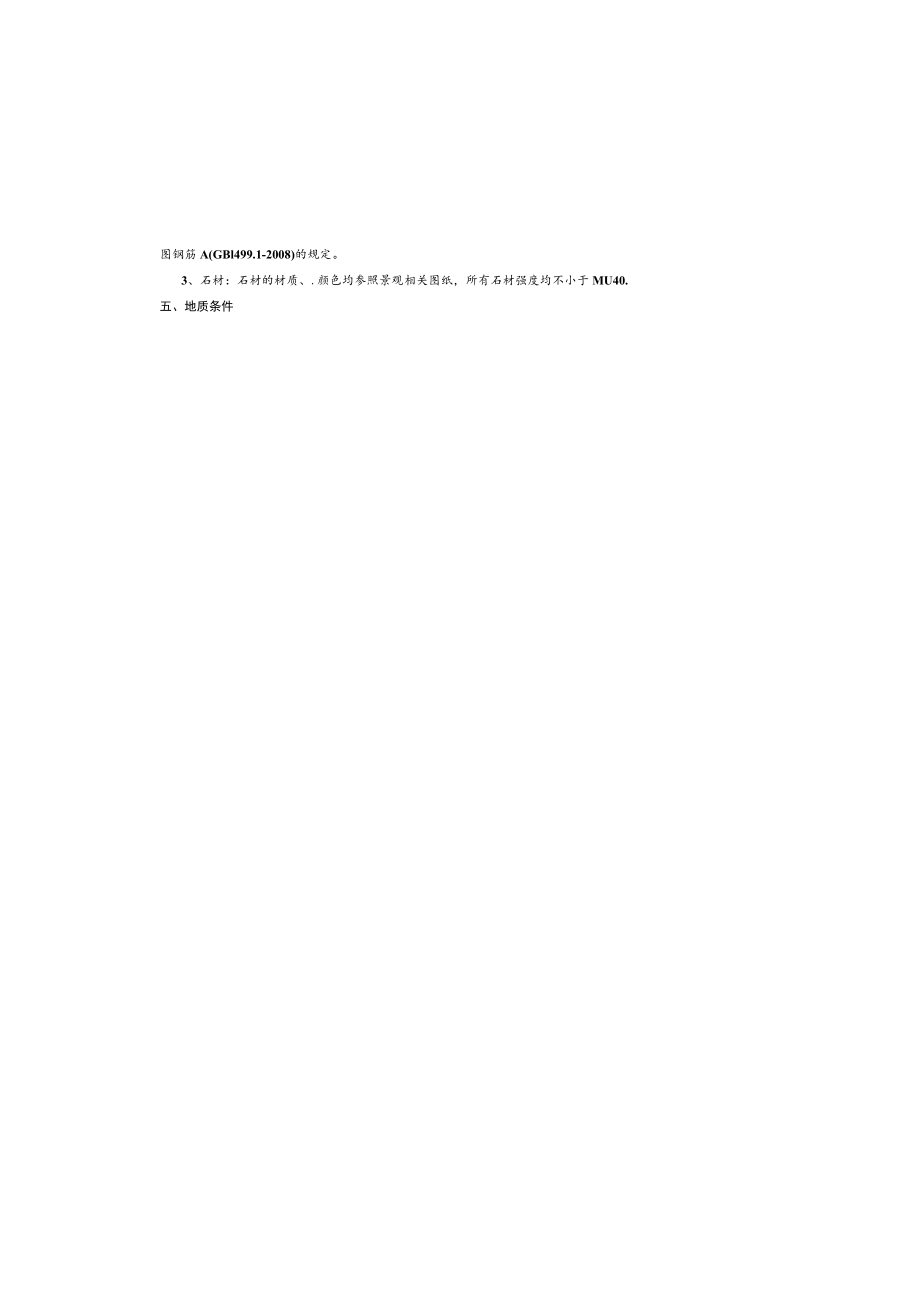

6、,采用HPB300钢筋，制筋应符合钢筋混凝土用钢-第2部分；热轧带肋钢筋(GB1499.2-2007)和钢筋混凝土用钢第1部分热轧光图钢筋A(GBl499.1-2008)的规定。3、石材：石材的材质、.颜色均参照景观相关图纸，所有石材强度均不小于MU40.五、地质条件下部结构采用重力式桥台，台身采用MlO浆砌块石，台身外表面处理参照景观施工图，要求浆砌块石不露浆；由于基底落于斜坡基岩上，本次设计基底岩石开凿成阶梯形，基础采用阶梯形扩大基础，钢筋混凝土结构，其下采用IOCln素硅混凝土垫层，要求基底进入基岩不小于况且基岩完整，裂隙不发育。施工时，若实际地质情况与本设计不符，需提请勘探、设计复核，
7、变更基础设计。七、务工方法和注意事项1、检工单位进行检工放样前，必须对桥梁各坐标、设计高程等数据进行复核，如发现计算结果与设计不符，应及时通知设计单位复查。2、结构截面尺寸，主要尺寸误差应符合公路桥涌施工技术规范3要求。工为防止混凝上裂缝和边极碰损，混凝上强度达到设计强度7族后方可拆恻模。4、本工程适用于满堂支架就地浇筑施工，施工单位应高度重视支架的设计与施工，支架应有足够的刚度和强度，搭设支架前雷莉支架地基进行处理，应保证支架基础的稳定。立架后必须进行12的堆载预压，消除支架的年弹性变形，方可进入下一道工序；预压前后注意测量支架弹、塑性变形，模板定位时应注意加上支架弹性变形。5,为了对上部结
8、构钢筋混凝土受力有利，支架不能突然卸除，卸架顺序先跨中后两恻的顺序时称落架。知架设备可用木摸、砂筒等，6、在拱圈达到设计强度的1期，并不少于7天龄期后，方可卸落支架及进行拱上建熨的施工，并应对称均匀的进行.7、桥梁施工时，应注意各种预埋件的埋置，8、外立面安装及施工要十分注意施工误差控制，并注意美观影响，确保施工质量。9、凡因工作需要而断开的钢筋再次连接时，必须进行焊接，并应符合公路桥涵施工技术规范（JTGTF50-2011）的有关规定。10、施工工艺及质量检查标准按公路桥涵施工技术规范3和名城市桥梁工程施工与质量验收规范有关规定处理。Ih块石尺寸应符合公路桥涵施工技术规范要求（块石的形状应大致方正，上下而应大致平整，厚度应为20030Onnn,宽度应为厚度的1.0.5曲长度应为用度的1.53.0倍）。12、拱桥主要施工顺序：场地平整开挖（密）拱座基础一浇筑拱座，并浇筑拱座周边C20世一搭设支架，浇筑上部结构T从拱顶向拱脚对称落架一施工拱上结构一施工桥面系T完成附属工程施工。13、平桥主要施工顺序：场地平整一开挖（凿）桥台基础一浇筑基础，并浇筑基础周边C20碎、砌筑台身、浇筑台帽T搭设支架，浇筑上部结构T从跨中向两恻对称落架T施工桥面系T完成附属工程施工。14、就事宜，应严格按照有关葡工技柳醐行.
