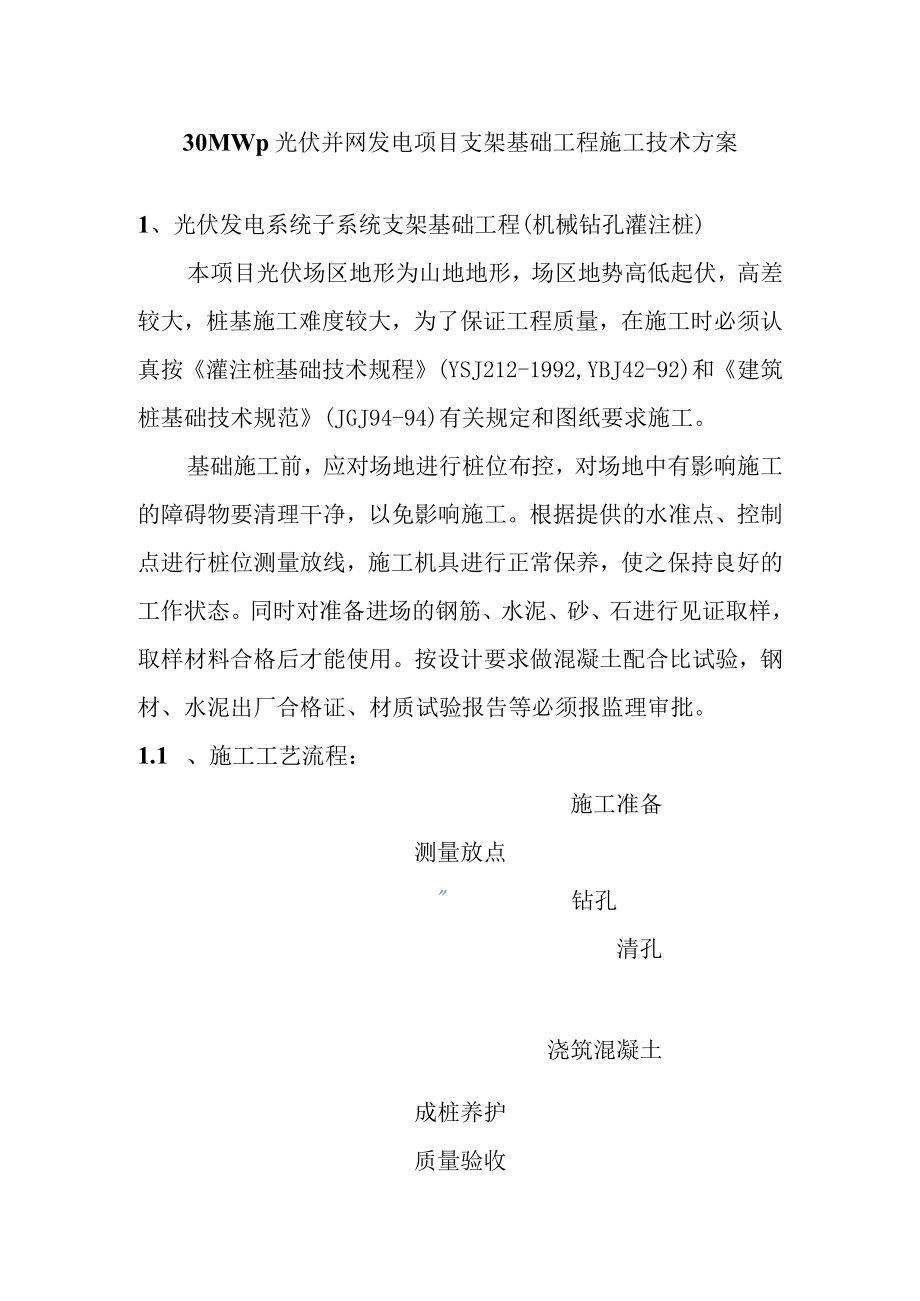

30MWp光伏并网发电项目支架基础工程施工技术方案.docx_第1页
第1页 / 共4页

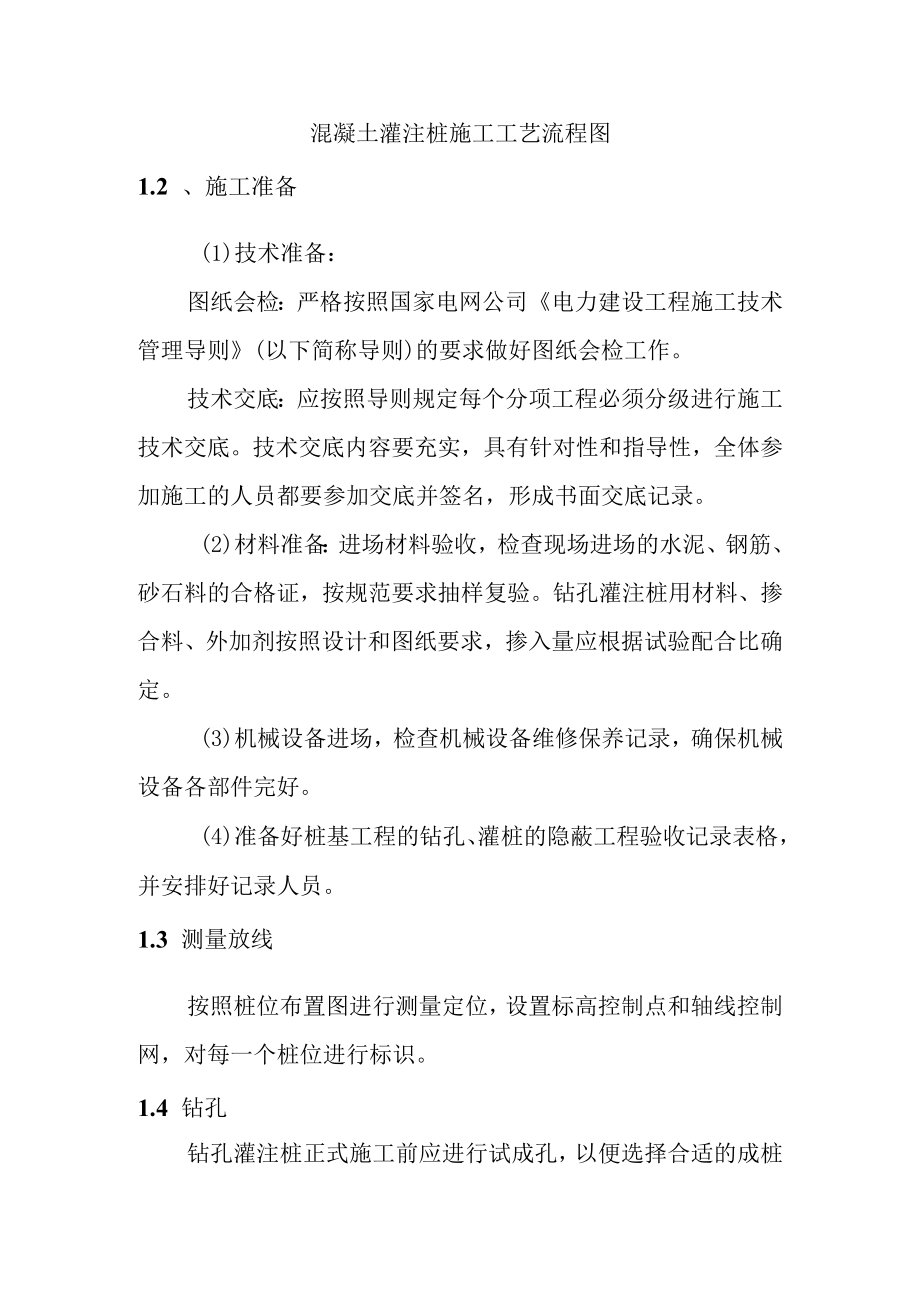

30MWp光伏并网发电项目支架基础工程施工技术方案.docx_第2页
第2页 / 共4页

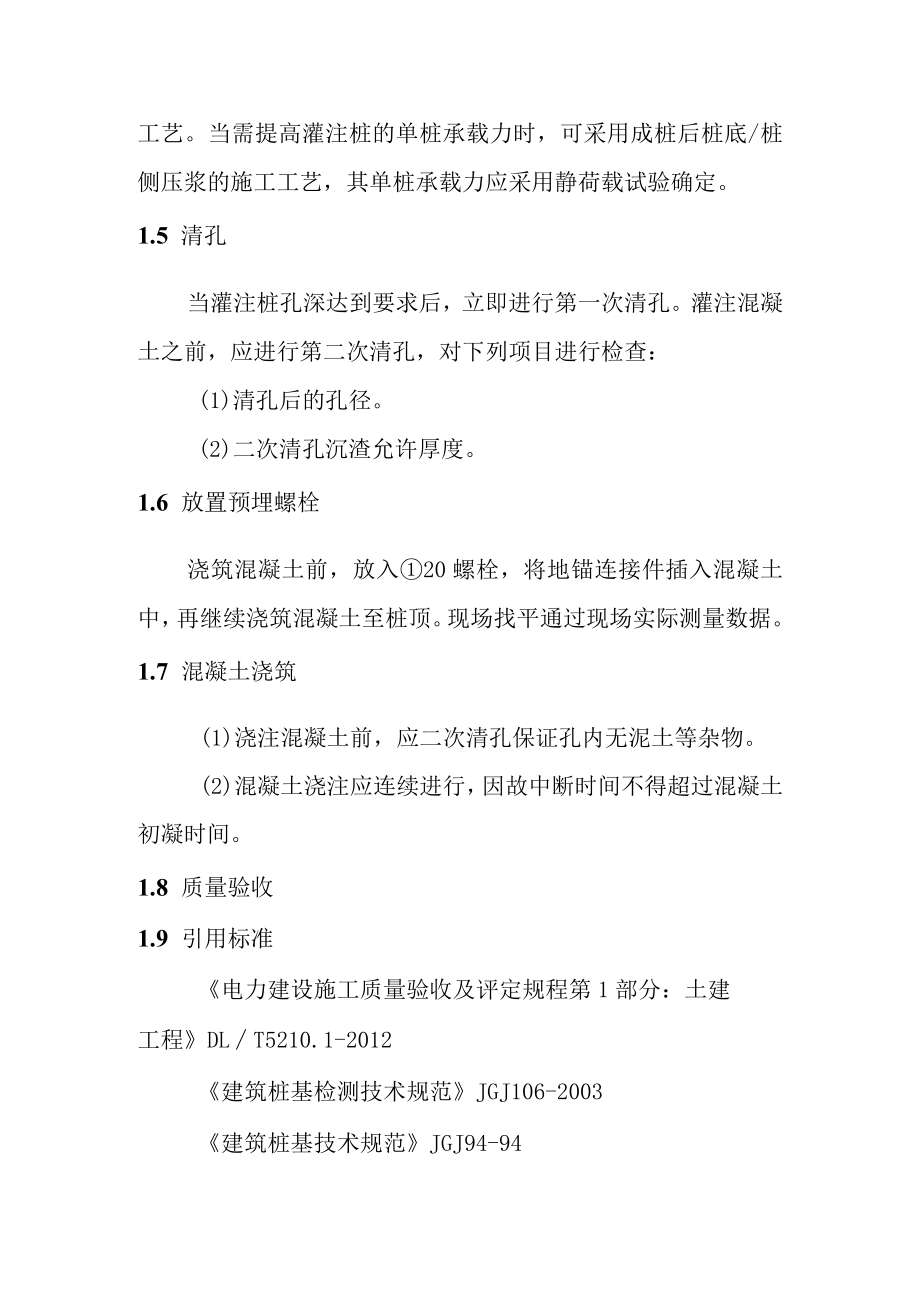

30MWp光伏并网发电项目支架基础工程施工技术方案.docx_第3页
第3页 / 共4页
30MWp光伏并网发电项目支架基础工程施工技术方案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《30MWp光伏并网发电项目支架基础工程施工技术方案.docx》由会员分享,可在线阅读,更多相关《30MWp光伏并网发电项目支架基础工程施工技术方案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、30MWp光伏并网发电项目支架基础工程施工技术方案1、光伏发电系统子系统支架基础工程(机械钻孔灌注桩)本项目光伏场区地形为山地地形,场区地势高低起伏,高差较大,桩基施工难度较大,为了保证工程质量,在施工时必须认真按灌注桩基础技术规程(YSJ212-1992,YBJ42-92)和建筑桩基础技术规范(JGJ94-94)有关规定和图纸要求施工。基础施工前,应对场地进行桩位布控,对场地中有影响施工的障碍物要清理干净,以免影响施工。根据提供的水准点、控制点进行桩位测量放线,施工机具进行正常保养,使之保持良好的工作状态。同时对准备进场的钢筋、水泥、砂、石进行见证取样,取样材料合格后才能使用。按设计要求做混

2、凝土配合比试验,钢材、水泥出厂合格证、材质试验报告等必须报监理审批。1.1 、施工工艺流程:施工准备测量放点钻孔清孔浇筑混凝土成桩养护质量验收混凝土灌注桩施工工艺流程图1.2 、施工准备(1)技术准备:图纸会检:严格按照国家电网公司电力建设工程施工技术管理导则(以下简称导则)的要求做好图纸会检工作。技术交底:应按照导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签名,形成书面交底记录。(2)材料准备:进场材料验收,检查现场进场的水泥、钢筋、砂石料的合格证,按规范要求抽样复验。钻孔灌注桩用材料、掺合料、外加剂按照设计和图纸要求

3、,掺入量应根据试验配合比确定。(3)机械设备进场,检查机械设备维修保养记录,确保机械设备各部件完好。(4)准备好桩基工程的钻孔、灌桩的隐蔽工程验收记录表格,并安排好记录人员。1.3 测量放线按照桩位布置图进行测量定位,设置标高控制点和轴线控制网,对每一个桩位进行标识。1.4 钻孔钻孔灌注桩正式施工前应进行试成孔,以便选择合适的成桩工艺。当需提高灌注桩的单桩承载力时,可采用成桩后桩底/桩侧压浆的施工工艺,其单桩承载力应采用静荷载试验确定。1.5 清孔当灌注桩孔深达到要求后,立即进行第一次清孔。灌注混凝土之前,应进行第二次清孔,对下列项目进行检查:(1)清孔后的孔径。(2)二次清孔沉渣允许厚度。1.6 放置预埋螺栓浇筑混凝土前,放入20螺栓,将地锚连接件插入混凝土中,再继续浇筑混凝土至桩顶。现场找平通过现场实际测量数据。1.7 混凝土浇筑(1)浇注混凝土前,应二次清孔保证孔内无泥土等杂物。(2)混凝土浇注应连续进行,因故中断时间不得超过混凝土初凝时间。1.8 质量验收1.9 引用标准电力建设施工质量验收及评定规程第1部分:土建工程DLT5210.1-2012建筑桩基检测技术规范JGJ106-2003建筑桩基技术规范JGJ94-94建筑地基基础设计规范GB50007-2002建筑软弱地基基础设计规范DBJ10190建筑工程施工质量验收统一标准GB503002001
