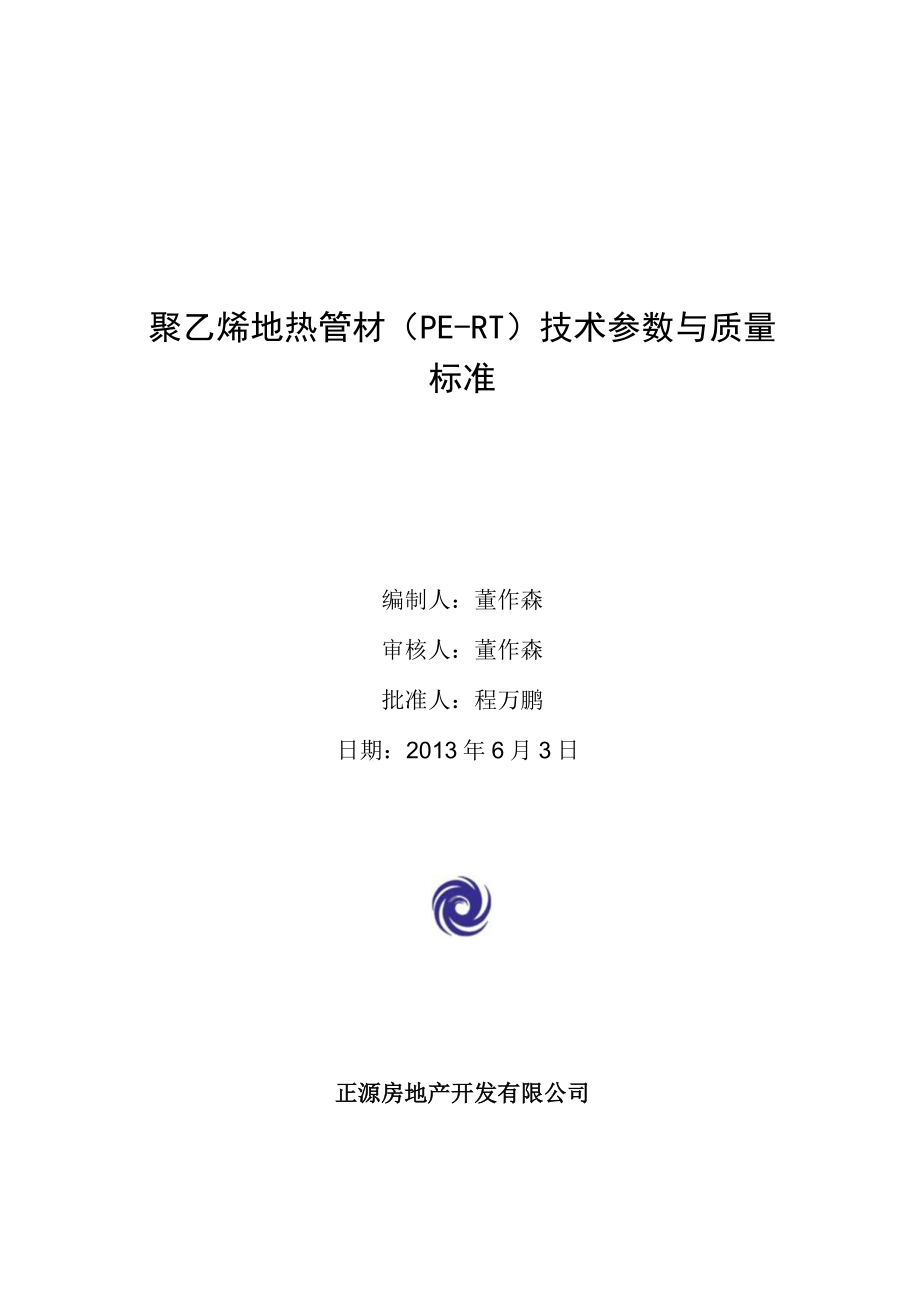

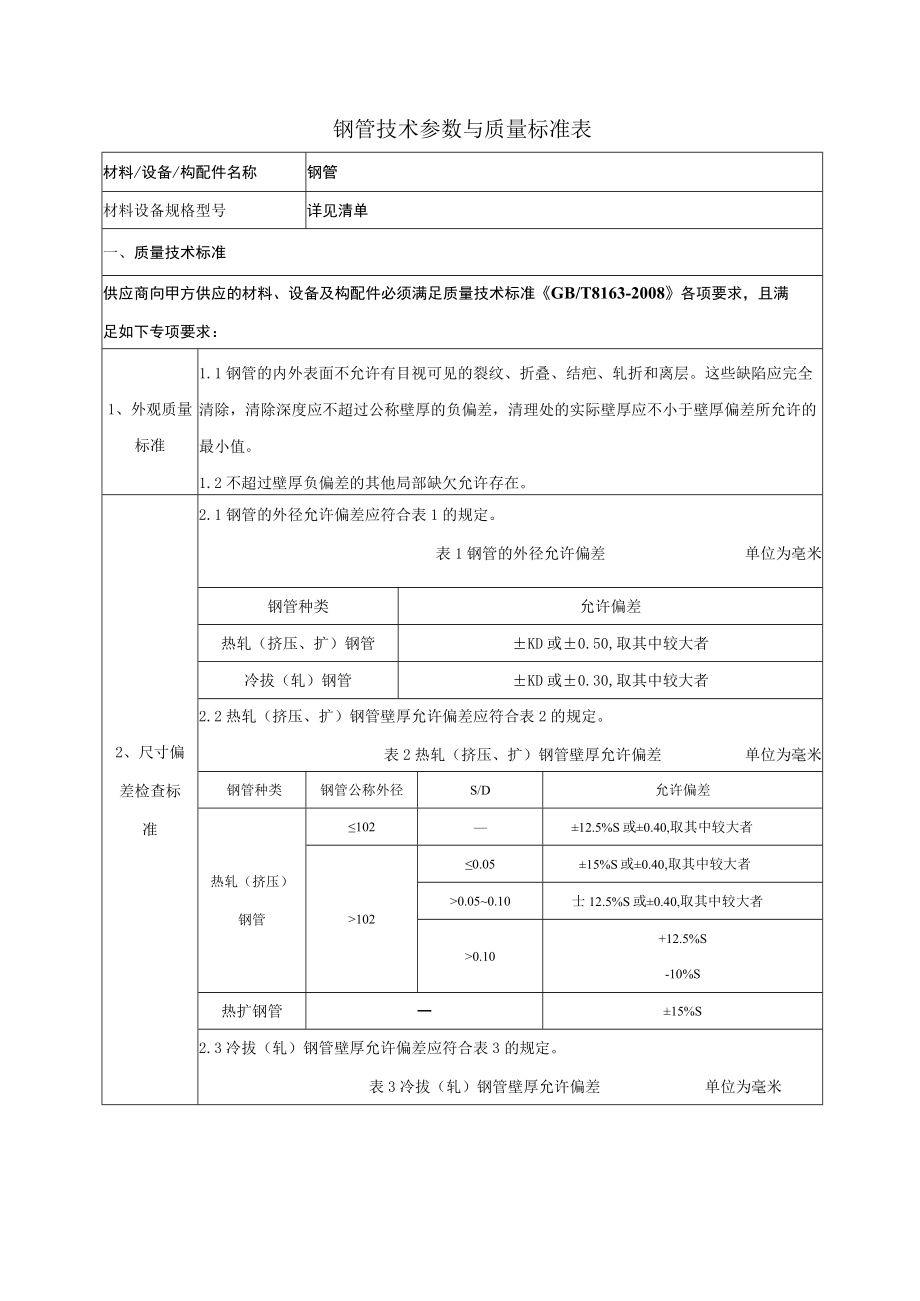

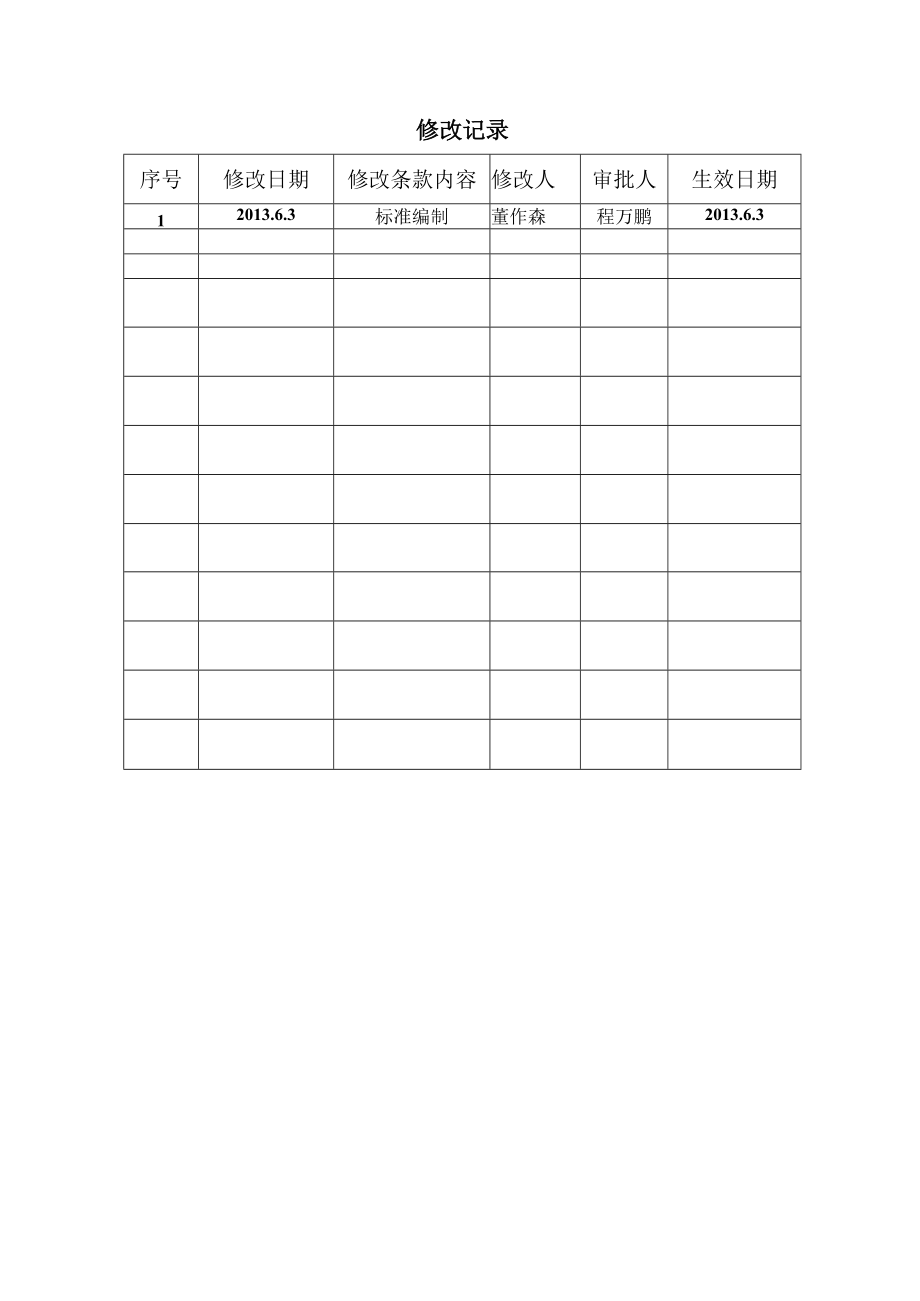

1、聚乙烯地热管材(PE-RT)技术参数与质量标准编制人:董作森审核人:董作森批准人:程万鹏日期:2013年6月3日正源房地产开发有限公司修改记录序号修改日期修改条款内容修改人审批人生效日期12013.6.3标准编制董作森程万鹏2013.6.3钢管技术参数与质量标准表材料/设备/构配件名称钢管材料设备规格型号详见清单一、质量技术标准供应商向甲方供应的材料、设备及构配件必须满足质量技术标准GB/T8163-2008各项要求,且满足如下专项要求:1、外观质量标准1.1钢管的内外表面不允许有目视可见的裂纹、折叠、结疤、轧折和离层。这些缺陷应完全清除,清除深度应不超过公称壁厚的负偏差,清理处的实际壁厚应不

2、小于壁厚偏差所允许的最小值。1.2不超过壁厚负偏差的其他局部缺欠允许存在。2、尺寸偏差检查标准2.1钢管的外径允许偏差应符合表1的规定。表1钢管的外径允许偏差单位为亳米钢管种类允许偏差热轧(挤压、扩)钢管KD或0.50,取其中较大者冷拔(轧)钢管KD或0.30,取其中较大者2.2热轧(挤压、扩)钢管壁厚允许偏差应符合表2的规定。表2热轧(挤压、扩)钢管壁厚允许偏差单位为毫米钢管种类钢管公称外径S/D允许偏差热轧(挤压)钢管10212.5%S或0.40,取其中较大者1020.0515%S或0.40,取其中较大者0.050.10士12.5%S或0.40,取其中较大者0.10+12.5%S-10%S

3、热扩钢管一15%S2.3冷拔(轧)钢管壁厚允许偏差应符合表3的规定。表3冷拔(轧)钢管壁厚允许偏差单位为毫米冷拔(轧)315%S、T0%S或0.15,取其中较大者312.5%S、-10%S3.1钢的牌号和化学成分钢管种类钢管公称壁厚允许偏差3.Ll钢管由10、20、Q295、Q345、Q390、Q420、Q460牌号的钢制造。3.L2牌号为10、20钢的化学成分(熔炼分析)应符合GB/T699的规定。3.1.3牌号为Q295、Q345、Q390、Q420、Q460钢的化学成分(熔炼分析)应符合GB/T1591的规定,其中质量等级为A、B、C级钢的磷、硫含量均应不大于0.03%。3.2力学性能3

4、.2.1拉伸性能:钢管的纵向拉伸性能应符合表4的规定。表4钢管的力学性能3、功能和性能要求及标准牌号质量等级拉伸性能冲击试验抗拉强度RMPa下屈服强度XMPa断后伸长率AA壁厚mm温度/C吸收能量KV2J1616-3030不小于不小于10335475205195185242041053024523522520Q295A39057029527525522B+2034Q345A470-63034532529520B+2034C210D-20E-4027Q390A490-65039037035018一B+2034C190D-20E-4027Q420A52068042040038018B+2034C1

5、90D-20E-4027Q460C55072046044042017034D-20E-4027“拉伸试验时,如不能测定屈服强度,可测定规定非比例延伸强度Rg2代替Re3.2.2冲击试验:牌号为Q295、Q345、Q390、Q420、Q460,质量等级为B、C、D、E的钢管,当外径不小于70mm,切壁厚不小于6.5mm时,应进行冲击试验,其夏比V型缺口冲击试验的冲击吸收能量和试验温度应符合表4规定。冲击吸收能量按一组3个试样的算术平均值计算,允许其中一个试样的单个值低于规定值,但应不低于规定值的70%。3.2.3压扁试验:对于外径大于22mm-400mm,并壁厚比与外径比值不大于10%的10、2

6、0、Q295、Q345牌号的钢管应进行压扁试验,压扁试验后,试样不允许出现裂缝或裂口。4、包装、运输专项要求4.1热轧(挤压、扩)钢管应以热轧状态或热处理状态交货。要求热处理状态交货时,需要在合同中注明。4.2冷拔(轧)钢管应以热处理状态交货。根据需求要求,经供需双方协商,并在合同中注明,也可以冷拔(轧)状态交货。4.3运至甲方指定施工现场。5、材料质量证明文5.1生产许可证,5. 2产品检验报告;5.3出厂合格证;合格证有生产许可证编号,产品合格证印刷清晰“CCC”认证标识、商标、型号规格、长度、检验、制造日期、认证编号、执行标准、厂名、厂址、电话等标识得清清楚楚,且与产品相符合,5.4其它

7、相关质量证明文件合格证、CCC认证标识、出厂检测报告、复试检测报告等。二、设计图纸专项要求进场材料必须满足本工程项目工程设计各项具体要求,且满足如下专项要求:1无三、质量检验试验及功能验收专项要求进场材料、设备及构配件按照国家材料验收标准进行检查验收,保证材料、设备及构配件验收合格;材料设备检查验收且满足如下专项要求:1、材料进场检查验收L1货到现场甲方项目部专业工程师、预算员、质检员、监理单位专业工程师、总包单位专业工程师、供应商经办人共同进行初步验收。1.2材料设备的数量、规格型号、外观及附带质量证明文件应符合要求。检验合格手续由参加验收的各方人员签字确认。2、材料设备抽检复试及试验2.1

8、进场材料试验及验收按照国家验收标准、辽宁省及大连市相关规定执行并提供检测报告、产品质量证明书及材料出厂合格证明等相关材料进场报验资料;2.2甲方负责产品安装,供应商应对现场安装人员提供技术支持,并负责安装后的调试及相关性能的试验。2.3钢管的尺寸和外形应采用符合精度要求的量具进行测量。2.4钢管的内外表面应在充分照明条件下进行目视检查。2.5钢管其他检验项目的缺氧方法和试验方法应符合表5的规定。表5钢管的检验项目、取样数量、取样方法、试验方法序号检验项目取样数量取样方法试验方法1化学成分每炉取1个试样GB/T20066GB/T223GB/T4336GB/T20123GB/T201242拉伸试验

9、每批在两根钢管上各取1个试样GB/T2975GB/T2283冲击试验每批在两根钢管上各取1组3个试样GB/T2975GB/T294压扁试验每批在两根钢管上各取1个试样GB/T246GB/T2465扩口试验每批在两根钢管上各取1个试样GB/T242GB/T2426弯曲试验每批在两根钢管上各取1个试样GB/T244GB/T2447液压试验逐根GB/T2418超声波探伤检验逐根GB/T57779涡流探伤检验逐根GB/T773510漏磁探伤检验逐根GB/T12606(标准适用说明:本标准仅适用于正源房地产及区域公司及各产业链公司,本标准仅适用于本工程合同。)材料设备及构配件质量技术标准审查会签栏需求部

10、门名称需求部门专业工程师/技术负责人需求部门经理技术/工程经理审查意见技术/产品总监审批意见无缝钢管明细表序号材料名称规格/型号单位数量备注(注明对电线颜色的要求)使用部位1无缝钢管108*4.5米2无缝钢管89*4米3无缝钢管76*4米4无缝钢管57*3.5米5无缝钢管45*3.5米6无缝钢管38*3.5米7无缝钢管219*6米8无缝钢管159*5米9无缝钢管133*4.5米10聚氨酯保温直埋管(无缝钢管)DNlOOM米11聚氨酯保温直埋管(无缝钢管)DN80*3.5米12聚氨酯保温直DN70*3.5米埋管(无缝钢管)13聚氨酯保温直埋管(无缝钢管)DN50*3米14聚氨酯保温直埋管(无缝钢管)DN32*2.5米15聚氨酯保温直埋管(无缝钢管)DN25*2米16聚氨酯保温直埋管(无缝钢管)DN20*2米17焊接钢管DN32*3.25米18焊接钢管DN25*3.25米19焊接钢管DN20*2.75米20焊接钢管DN15*2.5米21热镀锌钢管DN100*4米22热镀锌钢管DN80米23热镀锌钢管DN70米24热镀锌钢管DN50米25角钢L40*40*4米26角钢50*50*5米27其他
