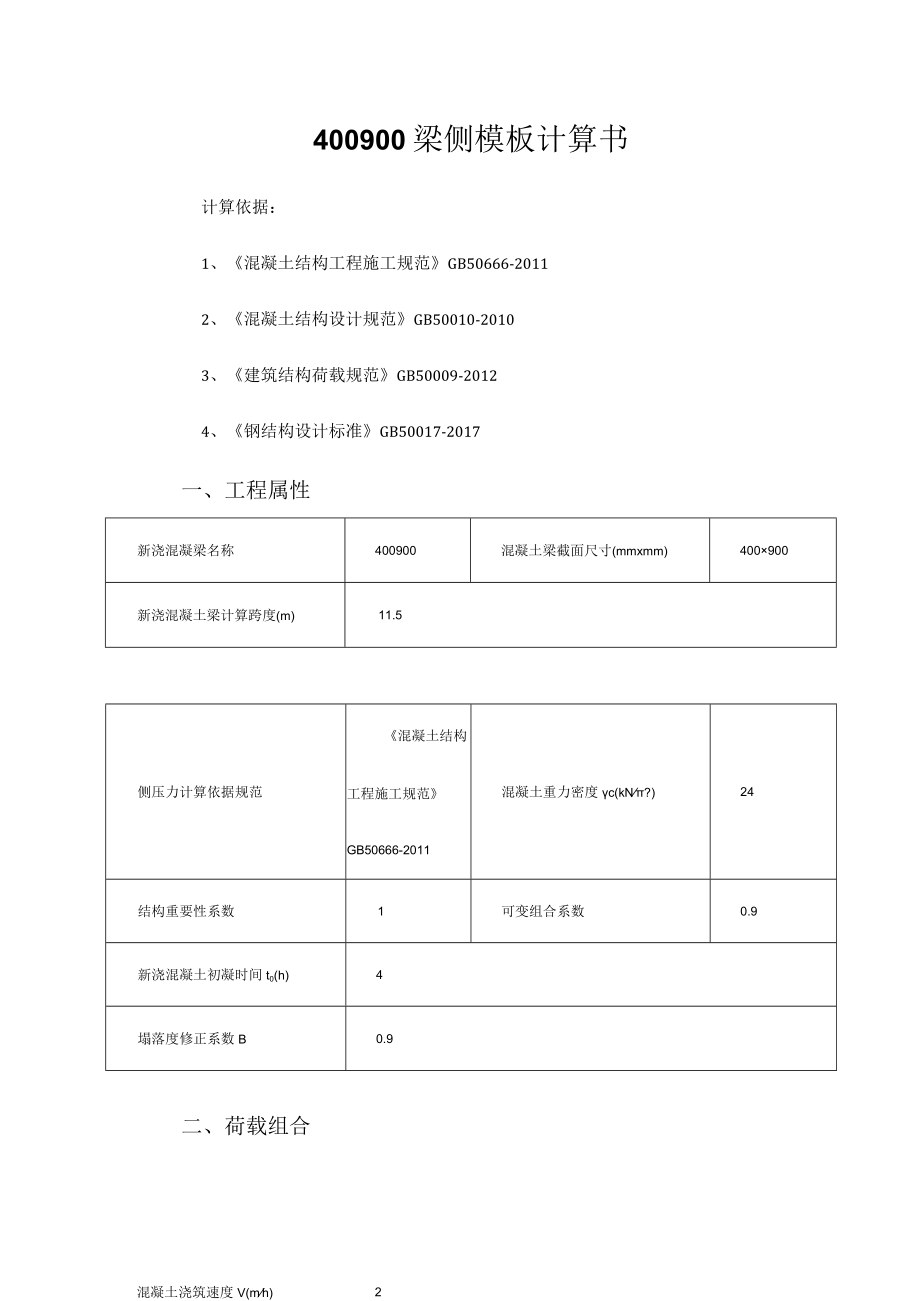

1、400900梁侧模板计算书计算依据：1、混凝土结构工程施工规范GB50666-20112、混凝土结构设计规范GB50010-20103、建筑结构荷载规范GB50009-20124、钢结构设计标准GB50017-2017一、工程属性新浇混凝梁名称400900混凝土梁截面尺寸(mmxmm)400900新浇混凝土梁计算跨度(m)11.5二、荷载组合侧压力计算依据规范混凝土结构工程施工规范GB50666-2011混凝土重力密度c(kN?)24结构重要性系数1可变组合系数0.9新浇混凝土初凝时间t0(h)4塌落度修正系数B0.9混凝土浇筑速度V(mh)2梁下挂侧模，侧压力计算位置距梁顶面高度H下挂(m)

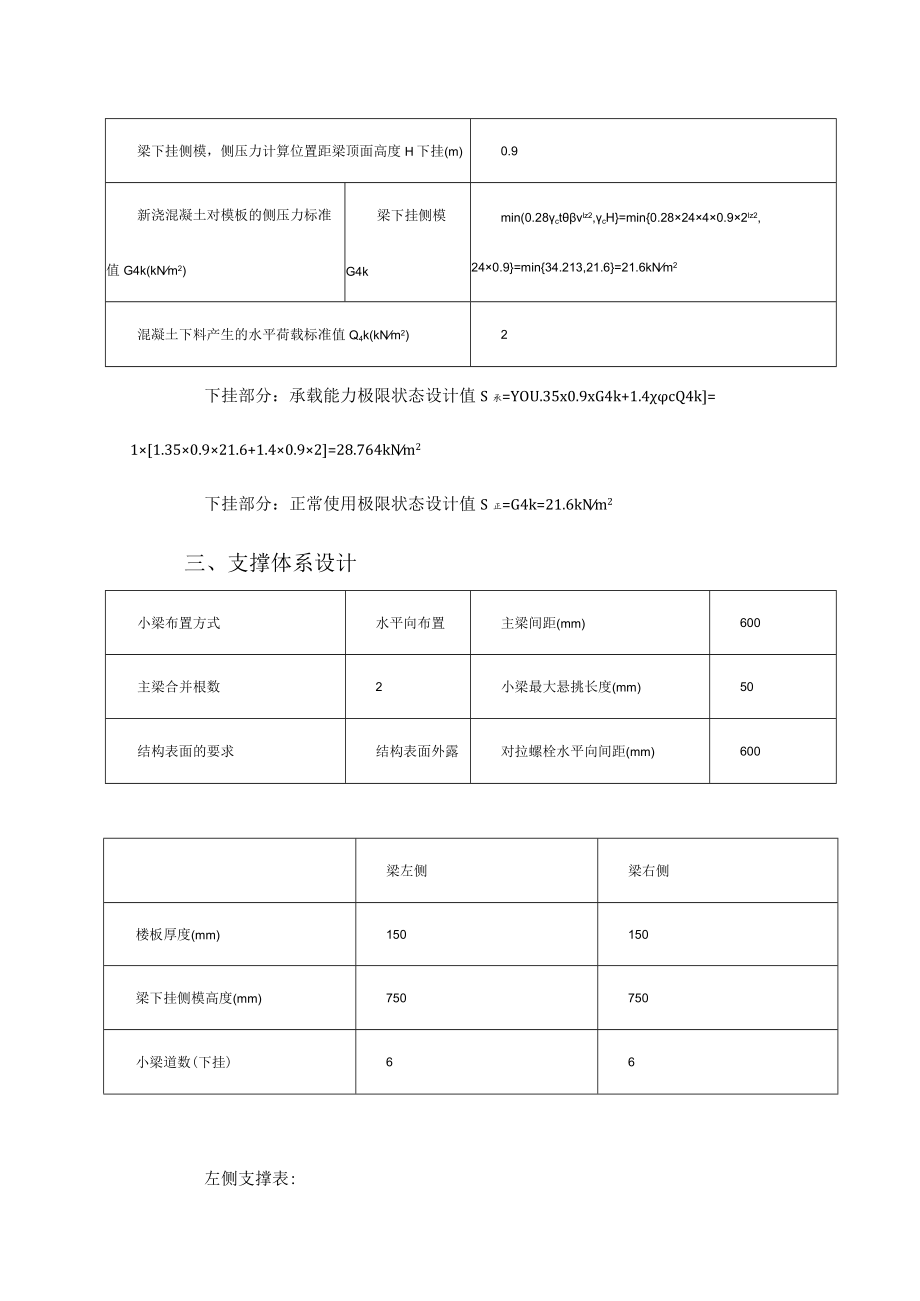

2、0.9新浇混凝土对模板的侧压力标准值G4k(kNm2)梁下挂侧模G4kmin(0.28ctvlz2,cH=min0.282440.92lz2,240.9=min34.213,21.6=21.6kNm2混凝土下料产生的水平荷载标准值Q4k(kNm2)2下挂部分：承载能力极限状态设计值S承=YOU.35x0.9xG4k+1.4cQ4k=11.350.921.6+1.40.92=28.764kNm2下挂部分：正常使用极限状态设计值S正=G4k=21.6kNm2三、支撑体系设计小梁布置方式水平向布置主梁间距(mm)600主梁合并根数2小梁最大悬挑长度(mm)50结构表面的要求结构表面外露对拉螺栓水平向
