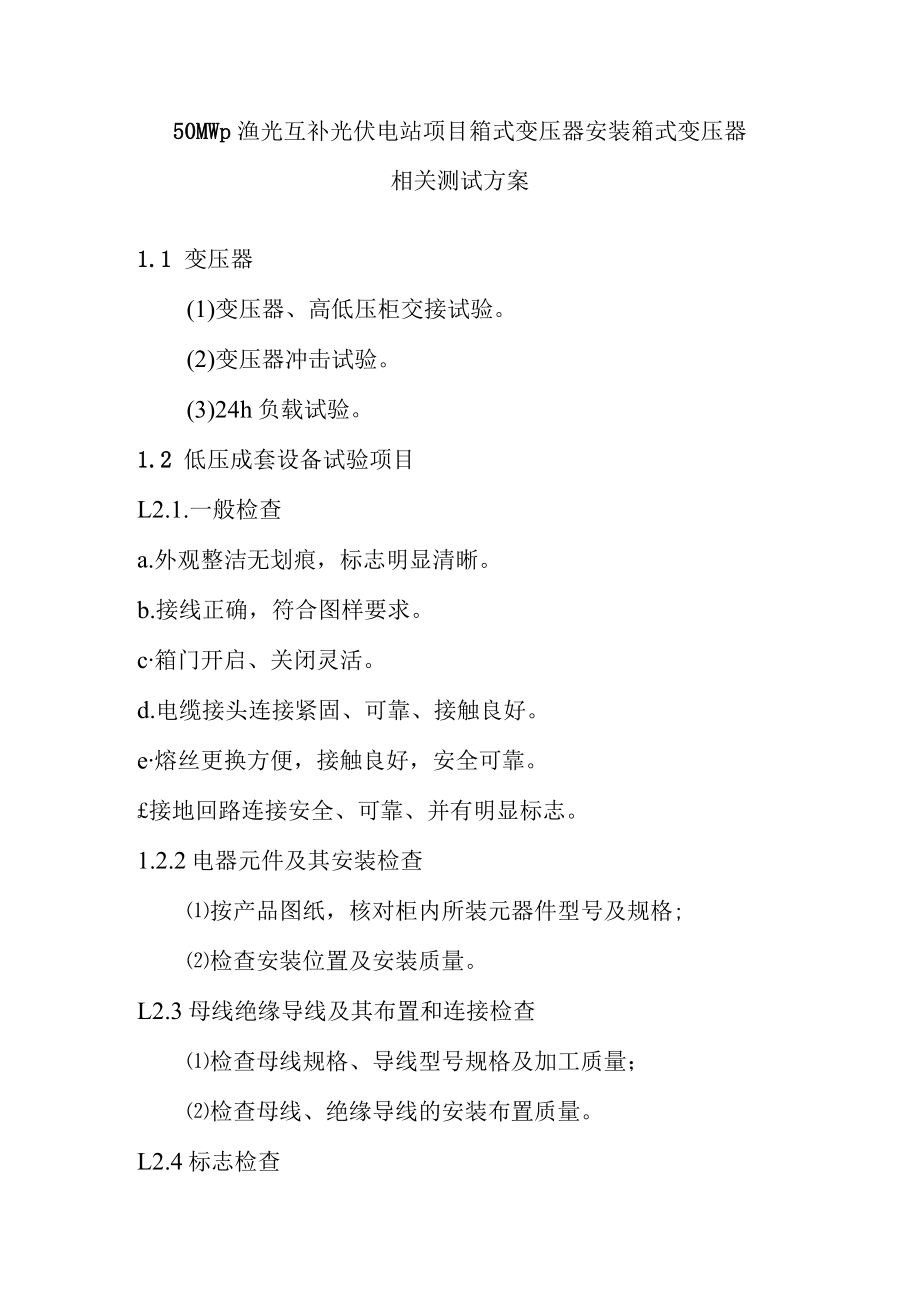

1、50MWp渔光互补光伏电站项目箱式变压器安装箱式变压器相关测试方案1.1 变压器(1)变压器、高低压柜交接试验。(2)变压器冲击试验。(3)24h负载试验。1.2 低压成套设备试验项目L2.1.一般检查a.外观整洁无划痕，标志明显清晰。b.接线正确，符合图样要求。c箱门开启、关闭灵活。d.电缆接头连接紧固、可靠、接触良好。e熔丝更换方便，接触良好，安全可靠。接地回路连接安全、可靠、并有明显标志。1.2.2电器元件及其安装检查按产品图纸，核对柜内所装元器件型号及规格;检查安装位置及安装质量。L2.3母线绝缘导线及其布置和连接检查检查母线规格、导线型号规格及加工质量；检查母线、绝缘导线的安装布置质

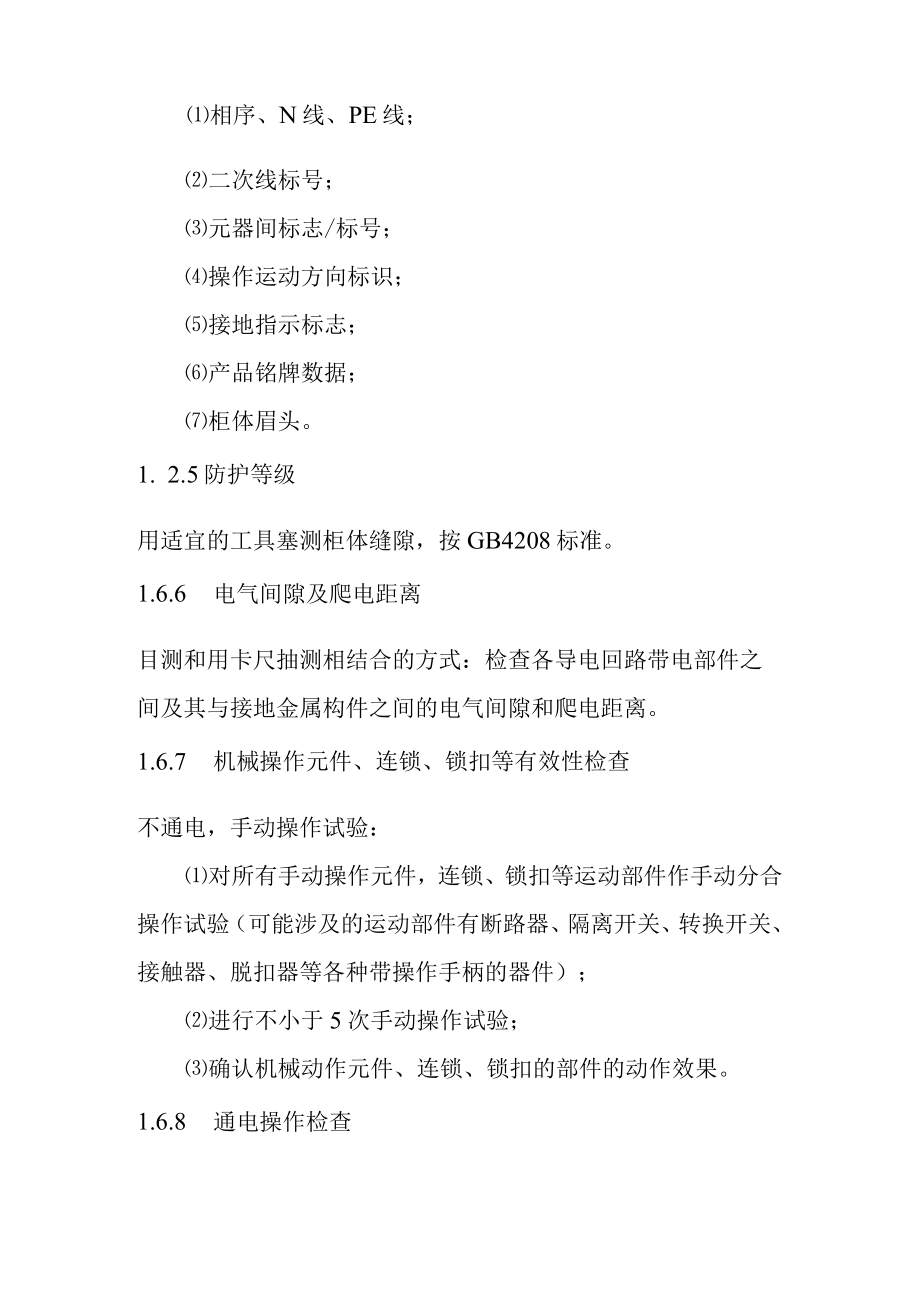

2、量。L2.4标志检查相序、N线、PE线；二次线标号；元器间标志/标号；操作运动方向标识；接地指示标志；产品铭牌数据；柜体眉头。1. 2.5防护等级用适宜的工具塞测柜体缝隙，按GB4208标准。1.6.6 电气间隙及爬电距离目测和用卡尺抽测相结合的方式：检查各导电回路带电部件之间及其与接地金属构件之间的电气间隙和爬电距离。1.6.7 机械操作元件、连锁、锁扣等有效性检查不通电，手动操作试验：对所有手动操作元件，连锁、锁扣等运动部件作手动分合操作试验（可能涉及的运动部件有断路器、隔离开关、转换开关、接触器、脱扣器等各种带操作手柄的器件）；进行不小于5次手动操作试验；确认机械动作元件、连锁、锁扣的部

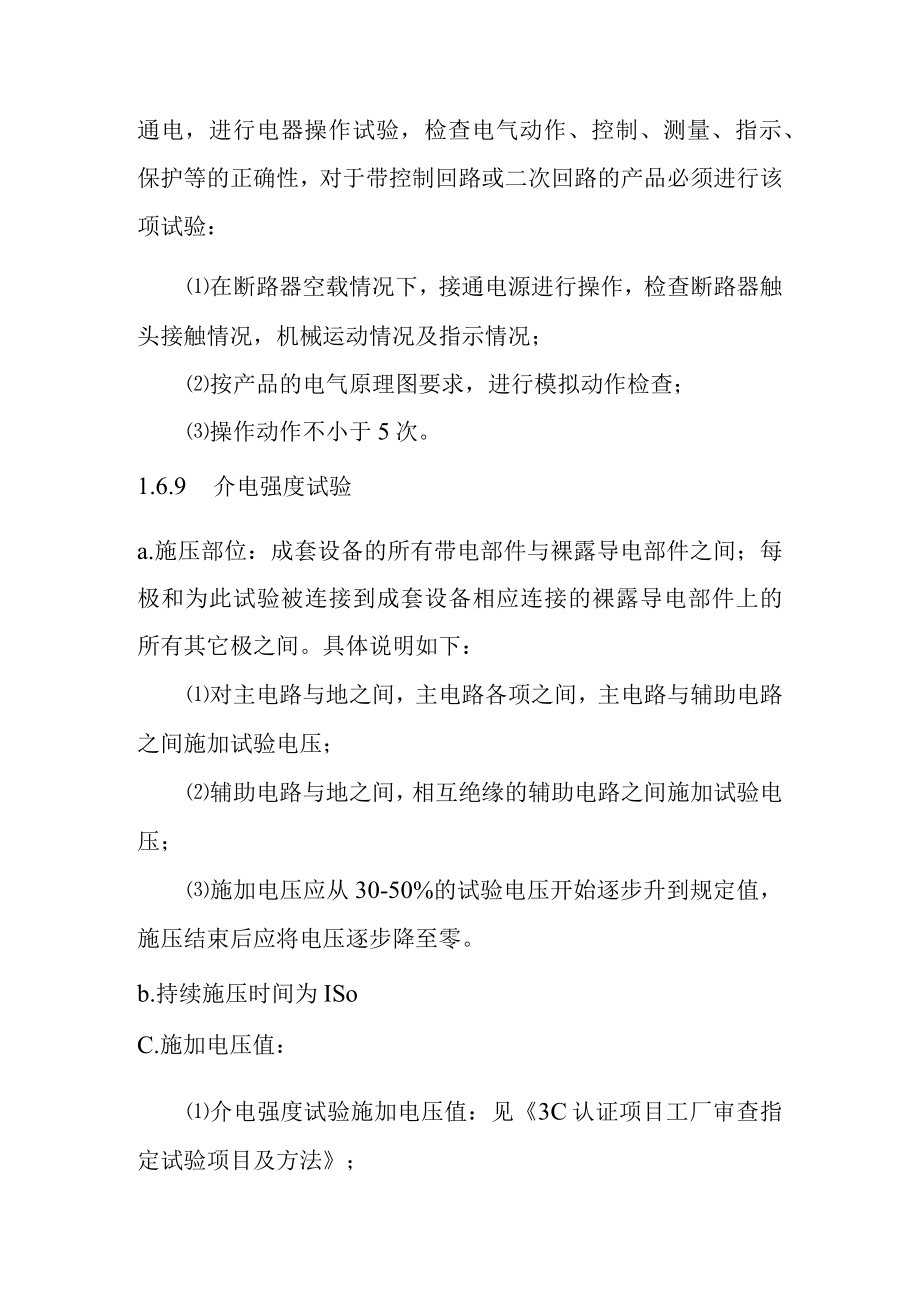

3、件的动作效果。1.6.8 通电操作检查通电，进行电器操作试验，检查电气动作、控制、测量、指示、保护等的正确性，对于带控制回路或二次回路的产品必须进行该项试验：在断路器空载情况下，接通电源进行操作，检查断路器触头接触情况，机械运动情况及指示情况；按产品的电气原理图要求，进行模拟动作检查；操作动作不小于5次。1.6.9 介电强度试验a.施压部位：成套设备的所有带电部件与裸露导电部件之间；每极和为此试验被连接到成套设备相应连接的裸露导电部件上的所有其它极之间。具体说明如下：对主电路与地之间，主电路各项之间，主电路与辅助电路之间施加试验电压；辅助电路与地之间，相互绝缘的辅助电路之间施加试验电压；施加电
4、压应从30-50%的试验电压开始逐步升到规定值，施压结束后应将电压逐步降至零。b.持续施压时间为ISoC.施加电压值：介电强度试验施加电压值：见3C认证项目工厂审查指定试验项目及方法；如被试设备是包括在已预先经受过介电试验的主电路或辅助电路之中，试验电压可以减至上面规定的85%。1.2.10保护措施和保护电路的连续性检查检查保护接地符号是否明显；检查保护（接地）电路的连续性。用旋转工具手动检查保护连接是否紧固、正常；用直流低电阻测试仪测试主接地点与保护电路任一点之间的电阻值。1.2.11绝缘电阻的验证测量以下部位的绝缘电阻：主开关电器在断开位置时，同极断口之间；主开关电器在闭合位置时，不同极的
5、带电部位之间；主电路与控制电路之间；各带电部件与金属柜体之间。1.3高压成套设备项目L1.1一般检查a.外观整洁无划痕，标志明显清晰。b接线正确，符合图样要求。C.箱门开启、关闭灵活。d.电缆接头连接紧固、可靠、接触良好。e.熔丝更换方便，接触良好，安全可靠。f.接地回路连接安全、可靠、并有明显标志。1. L2机械操作试验：a.高压负荷开关在不带电状态下连续正反操作各5个循环，应转动灵活。b.插入式熔断器在不带电状态下插入、拔出各两次，应正常。1.1. 3机械寿命试验若选用的设备和元件已属定型产品，而且没有改变原来的安装和使用条件时，可不作该试验，以原单位出具的试验报告为考核依据。1. L4高压负荷开关额定短路关合和开断能力试验若选用的设备和元件已属定型产品，而且没有改变原来的安装和使用条件时，可不作该试验，以原单位出具的试验报告为考核依据。1.1. 5额定短时和峰值耐受电流能力试验应在规定的安装和使用条件下，对高、低压主回路进行规定的短时和峰值耐受电力能力试验，试验方法按GB3804和GB7251.1-2013规定。当试验电流小于定型产品的高、低压电器元件及连接头的额定电流时可免试，以原单位出具的试验报告为考核依据。
