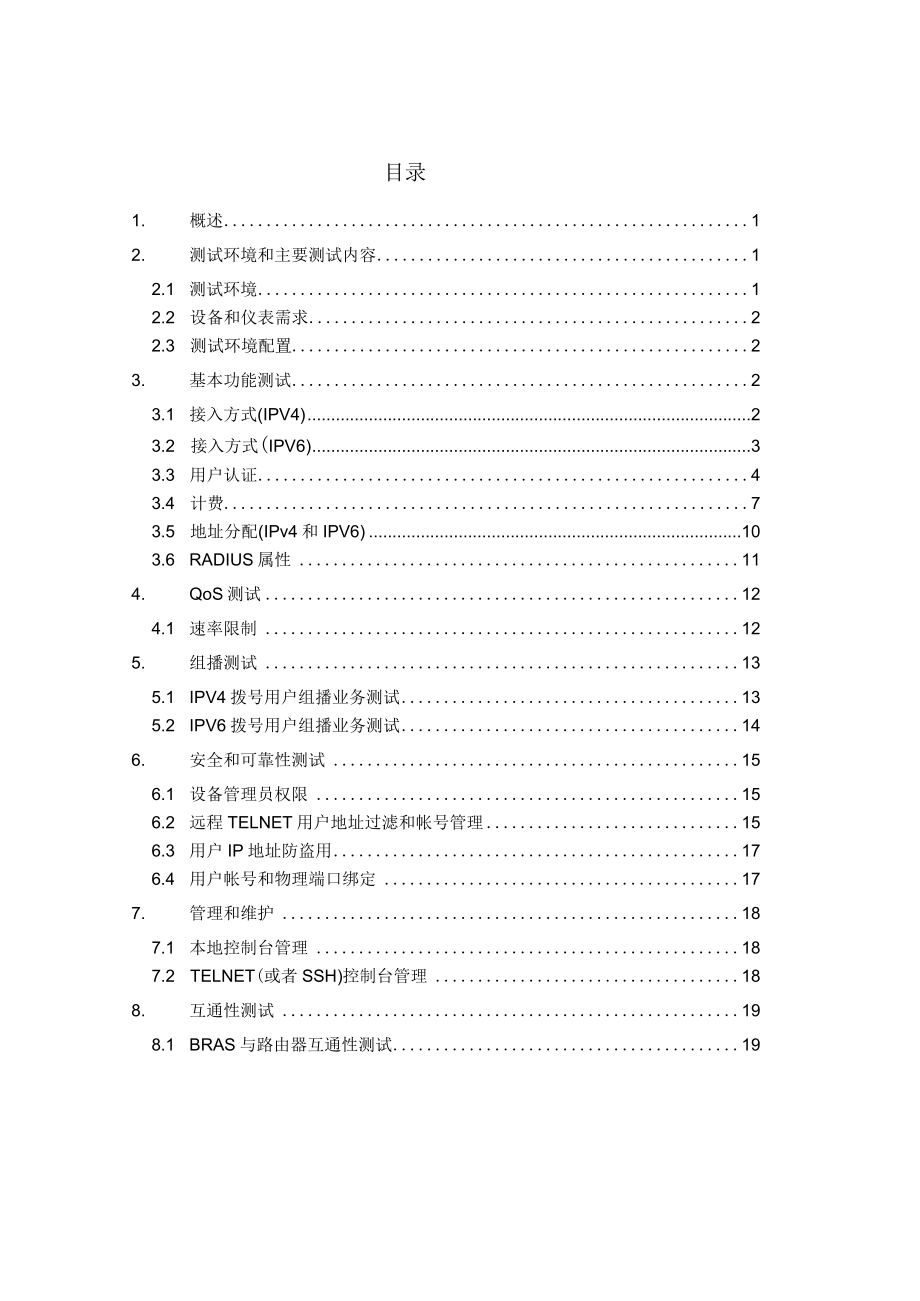

1、BRASPPPOE测试报告产品型号：产品名称：宽带接入业务网关测试地点：校方测试人员：签字：日期：厂商测试人员：签字：日期：目录1. 概述12. 测试环境和主要测试内容12.1 测试环境12.2 设备和仪表需求22.3 测试环境配置23. 基本功能测试23.1 接入方式(IPV4)23.2 接入方式(IPV6)33.3 用户认证43.4 计费73.5 地址分配(IPv4和IPV6)103.6 RADIUS属性114. QoS测试124.1 速率限制125. 组播测试135.1 IPV4拨号用户组播业务测试135.2 IPV6拨号用户组播业务测试146. 安全和可靠性测试156.1 设备管理员权
2、限156.2 远程TELNET用户地址过滤和帐号管理156.3 用户IP地址防盗用176.4 用户帐号和物理端口绑定177. 管理和维护187.1 本地控制台管理187.2 TELNET(或者SSH)控制台管理188. 互通性测试198.1 BRAS与路由器互通性测试191 .概述为适应校园网全业务运营思路，以业务为导向，逐步实施，平滑演进的方针，本测试目标在于验证BRAS能够提供XXXXXXXXX宽带PPPoverEthernet(PPPC)E)对用户及业务的支撑能力2 .测试环境和主要测试内容2.1 测试环境本次测试的总体框架结构图如下图2-1所示。其中图2-1为基本功能测试环境。(1)基
3、本功能测试环境图2-1基本功能测试环境模型在此测试环境中，按照现网实际网络结构进行抽象简化，在用户侧摹拟了BRAS的各类用户，在上联出口外连接了各种应用的网络服务器，为配合BRAS的正常工作还配备了相应的认证服务器和网管工作站等。2.2 设备和仪表需求(1)测试需求提供如下设备:名称型号版本号数量L2/3层交换机若干服务器1用户终端PC若干测试仪表终端PC若干(2)厂家设备列表名称型号数量2.3 测试环境配置视具体测试环境而定3 .基本功能测试3.1 接入方式(IPV4)测试编号3.1测试项目BRAS设备用户IPV4接入方式测试目的测试BRAS设备用户PPPIPV4接入方式测试环境见图2-1测
4、试步骤1 .按图建立测试环境；2 .用户的PPP连接在汇聚交换机上做QinQ封装送到BRAS终结。C-VLAN标识具体用户，S-VLAN标识接入部门。3 .LAN用户发起PPP呼叫，获得IPv4地址，并访问系统提供的各项服务；4 .LAN专线用户上线，配置IPv4地址，并访问系统提供的各项服务；预期结果1.在以上各种情况下，用户正常接入，访问系统提供服务成功。测试结果测试结果（是否成功）LAN拨号用户LAN专线备注签字3.2 接入方式（IPV6）测试编号3.2测试项目BRAS设备用户IPV4接入方式测试目的测试BRAS设备用户PPPipv6接入方式测试环境见图21测试步骤5 .按图建立测试环境
5、；6 .用户的PPP连接在汇聚交换机上做QinQ封装送到BRAS终结。C-VLAN标识具体用户和业务，S-VLAN标识接入部门。7 .LAN用户发起PPP呼叫，获得IPv6地址，并访问系统提供的各项服务；8 .LAN专线用户上线，配置IPv6地址，并访问系统提供的各项服务；预期结果2.在以上各种情况下，用户正常接入，访问系统提供服务成功。测试结果测试结果（是否成功）LAN拨号用户LAN专线备注签字3.3 用户认证(1)普通用户认证方式测试编号3.3.1测试项目BRAS设备用户认证测试目的测试BRAS设备用户认证测试环境见图21测试步骤1 .按图建立测试环境；2 .设置为BRAS设备本地认证；3
6、 .UN用户发起PPP呼叫；4 .设置为RADIUS服务器认证方式预期结果1 .在以上各种情况下，用户呼叫成功。2 .支持RADlUS服务器认证，支持BRAS设备本地认证。测试结果本地认证KADIUS认证LAN拨号用户备注本测试项可与3.1项相同部份可同时进行。签字(2)主备用RADIUS测试编号3.3.2测试项目主备用RADIUS测试目的测试BRAS支持主备用的RADIUS,当主用RADlUS故障时，备用RADlUS可以正常工作。测试环境见图2-1测试步骤1 .按图建立测试环境；2 .在BRAS上配置两台RADIUSServer,分别为主、备用；3 .在同两台RADIUS连接都正常的情况下，
7、进行PPPoE拨号，检查连接建立和认证过程；4 .手动断开BRAS同主RADIUS的连接，再拨号，查看认证过程。预期结果1.主RADIUS失效后，用户可以在备用RADlUS上认证及计费。测试结果备注签字(3)基于重定向的PPPoE用户强制Portal测试编号3.3.4测试项目基于重定向的PPPoE用户强制Portal测试目的测试基于重定向的PPPoE用户强制Portal认证方式测试环境见图2-1测试步骤1 .按图建立测试环境；2 .设置为重定向的PPPoE用户强制POrtal认证方式；3 .用户发起PPP呼叫；4 .完成用户认证过程。预期结果1.PPPOE用户成功上线后，在遨游器中随意输入一个
8、地址，系统自动重定向到已定义的Portal页面。测试结果备注签字(5)DHCP+WEB认证测试编号3.3.5测试项目DHCP+WEB认证测试目的测试设备的DHCP+WEB认证方式测试环境见图2-1测试步骤1 .按图建立测试环境；2 .BRAS上配置了强制WEB认证的URL；3 .用户申请IP地址后，在遨游器中输入任意地址；4 .在强制出的WEB认证页面上输入用户名、密码，提交认证；5 .认证成功后，用户Ping网络上的IP地址，访问系统提供的各项服务，如FTP、WEB等。预期结果1.用户得到IP地址，被强制到WEB认证页面测斌结果2.用户认证成功后，成功访问系统提供的服务O签字同一端口开展多种
9、业务（PPP、DHCP）测试编号3.3.6测试项目同一端口开展多种业务（PPP、DHCP）测试目的测试设备同一端口开展多种业务（PPP、DHCP）的能力测试环境见图21测试步骤1 .按图建立测试环境；2 .在BRAS设备的同一端口上配置PPP、DHCP等多种认证方式；3 .不同用户以不同方式认证登录。预期结果1.用户都可以正常上线，访问系统提供的服务。测试结果备注签字3.4 计费(1)按时长、流量、时长+流量混合方式计费、实时计费测试编号3.4.1测试项目BRAS设备计费功能测试目的测试BRAS设备计费功能测试环境见图2-1测试步骤1 .按图建立测试环境；2 .用户发起呼叫，访问一些服务，查询
10、计费信息；3 .最后结束呼叫，查询计费信息；预期结果1 .支持按时长、流量、混合方式计费、实时计费；2 .计费信息中应记录了用户登录/退出时的用户名、时间、测试结果输入/输出字节、输入/输出包等。计费方式按时长计费测试结果计费精度按流量计费军时长+流量混方式计费实时计费备注签字(2)用户非正常断线的计费处理测试编号3.4.2测试项目用户非正常断线的计费处理测试目的测试BRAS设备对用户非正常断线的计费处例测试环境见图21测试步骤1 .按图建立测试环境；2 .用户发起呼叫，访问一些服务；3 .将用户网线拔掉；4 .查询计费信息；5 .用户拔掉网线后，即将插上重新拨号；摹投甘它号常断城情况在询让莫
11、信目预期结果O1.拔线后RADIUS能记录用户断线信息。测试结果2.用户能重新拨入。备注签字(3)预付费测试编号3.4.3测试项目预付费用户计费测试目的测状BRAS设备对预付费用户的计费处理测试环境见图21测试步骤1 .按图建立测试环境；2 .在RADlUS上设置用户使用剩余时间为90秒；3 .用户发起呼叫，访问一些服务；4 .90秒过后，观察BRAS对此在线用户的处理；5 .查询计费信息。预期结果1. 90秒过后，BRAS将用户强迫下线；2. RADIUS记帐文件内反映用户已经被强迫下线。测试结果备注签字(5)计费服务器的主备倒换测试编号3.4.5测试项目计费服务器的主备倒换测试Fl的测试B
12、RAS支持主备用的RADIUS,当主用RADIUS故障时，备用RADlUS可以正常工作。测试环境见图21测试步骤1 .按图建立测试环境；2 .在BRAS上配置两台RADIUSServer,分别为主、备用；3 .在同两台RADlUS连接都正常的情况下，进行PPPoE拨号，检查连接建立和认证过程；4 .手动断开BRAS同主RADlUS的连接，再拨号，查看认证过程。预期结果1.主RADlUS服务器失效后，用户可以在备用RADIUS服务器上认证和计费。测试结果备注签字3.5 地址分配(IpV4和IPV6)(1)从本地地址池分配地址(IPv4和IPV6)测试编号3.5.1测试项目从本地地址池分配地址测试
13、目的测试BRAS设备从本地地址池分配地址的功能测试环境见图2-1测试步骤1 .按图建立测试环境；2 .在BRAS上配置了本地地址池；3 .用户发起呼叫；4 .查看用户得到的IP地址。预期结果1.用户的PPPoE会话正确建立，用户得到的IP地址在BRAS配置的本地地址池中。测试结果备注签字DHCP服务器分配地址(IPv4和IPV6)测试编号3.5.3测试项目DHCP服务器分配地址测试目的测试BRAS设备从DHCP服务器分配地址的功能测试环境见图2-1测试步骤1 .按图建立测试环境；2 .在BRAS上配置了从DHCPSerVer分配用户地址，在DHCPServer上配置了用户地址池；-10-3 .用户发起呼叫；4 .查看用户得到的IP地址。预期结果1.用户得到的IP地址在DHCPSerVer配置的地址池中。测试结果备注签字3.6 RADlUS属性(1)认证RADlUS互通性测试编号3.6.1测试项目认证RADIUS互通性测试目
