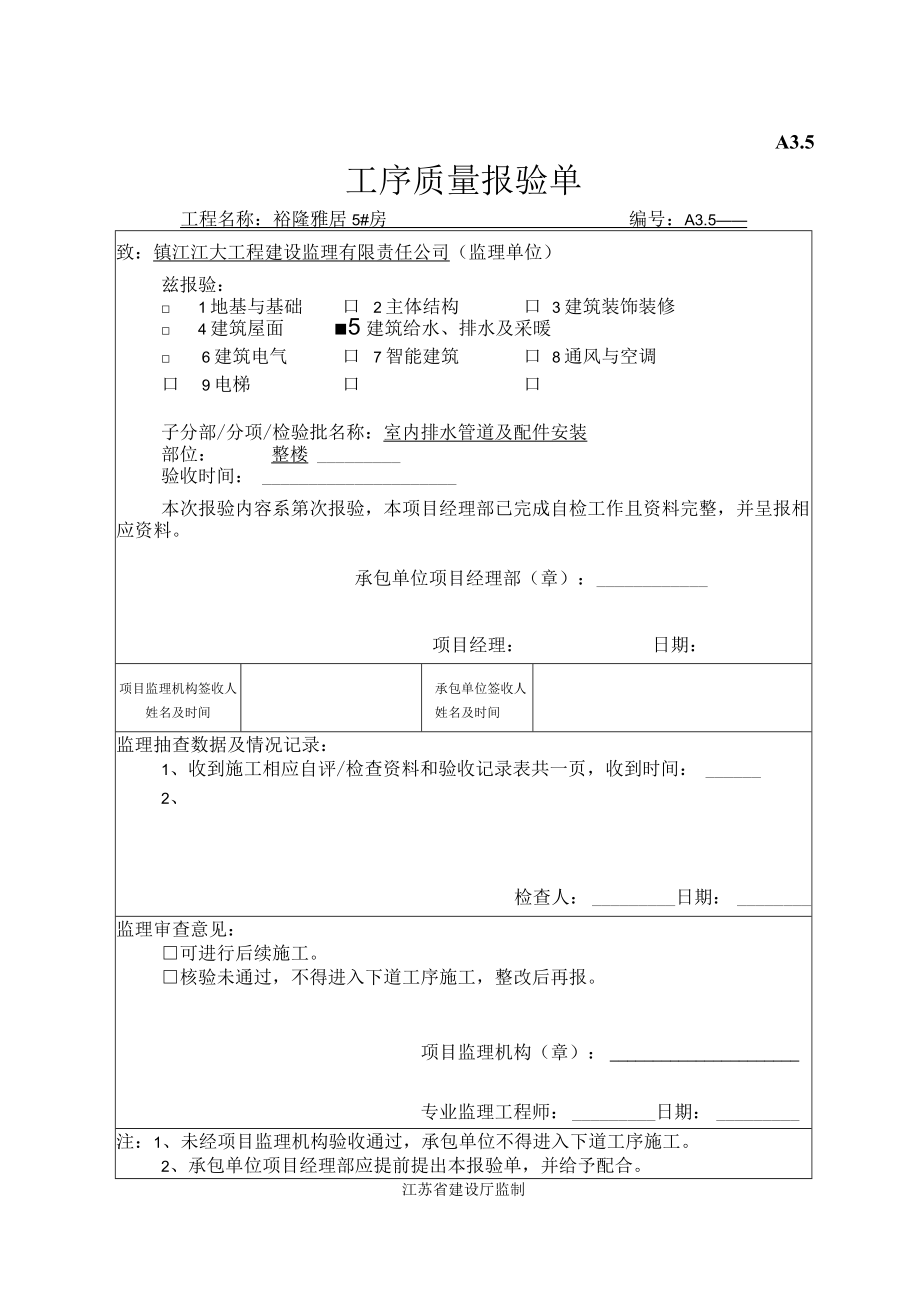

1、A3.5工序质量报验单工程名称：裕隆雅居5#房编号：A3.5致：镇江江大工程建设监理有限责任公司（监理单位）兹报验： 1地基与基础口2主体结构口3建筑装饰装修 4建筑屋面5建筑给水、排水及采暖6建筑电气口7智能建筑口8通风与空调口9电梯口口子分部/分项/检验批名称：室内排水管道及配件安装部位：整楼验收时间：本次报验内容系第次报验，本项目经理部已完成自检工作且资料完整，并呈报相应资料。承包单位项目经理部（章）：项目经理：日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录：1、收到施工相应自评/检查资料和验收记录表共一页，收到时间：2、检查人：日期：监理审查意见：可进

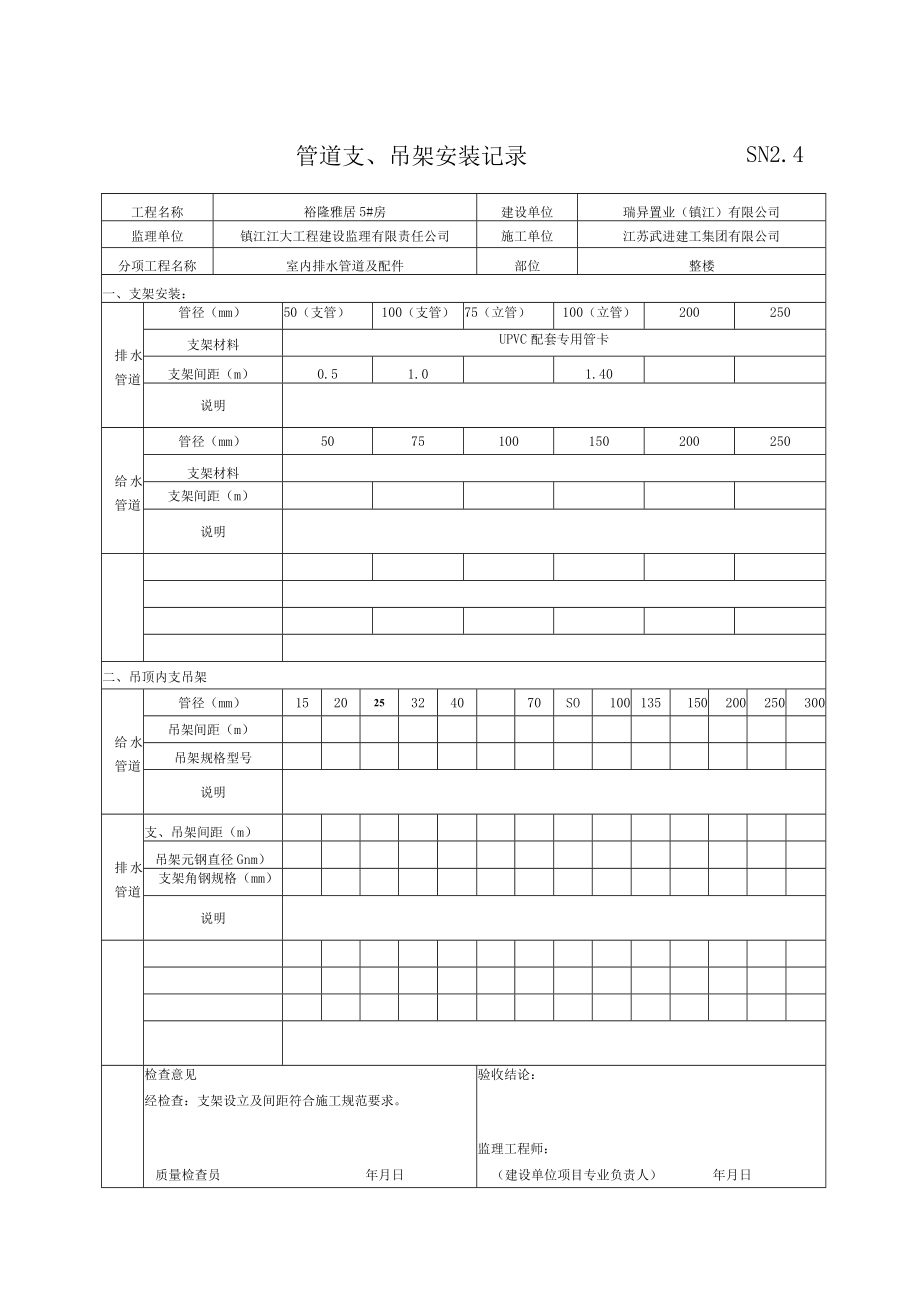

2、行后续施工。核验未通过，不得进入下道工序施工，整改后再报。项目监理机构（章）：专业监理工程师：日期：注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。2、承包单位项目经理部应提前提出本报验单，并给予配合。江苏省建设厅监制管道支、吊架安装记录SN2.4工程名称裕隆雅居5#房建设单位瑞异置业（镇江）有限公司监理单位镇江江大工程建设监理有限责任公司施工单位江苏武进建工集团有限公司分项工程名称室内排水管道及配件部位整楼一、支架安装：排水管道管径（mm）50（支管）100（支管）75（立管）100（立管）200250支架材料UPVC配套专用管卡支架间距（m）0.51.01.40说明给水管道

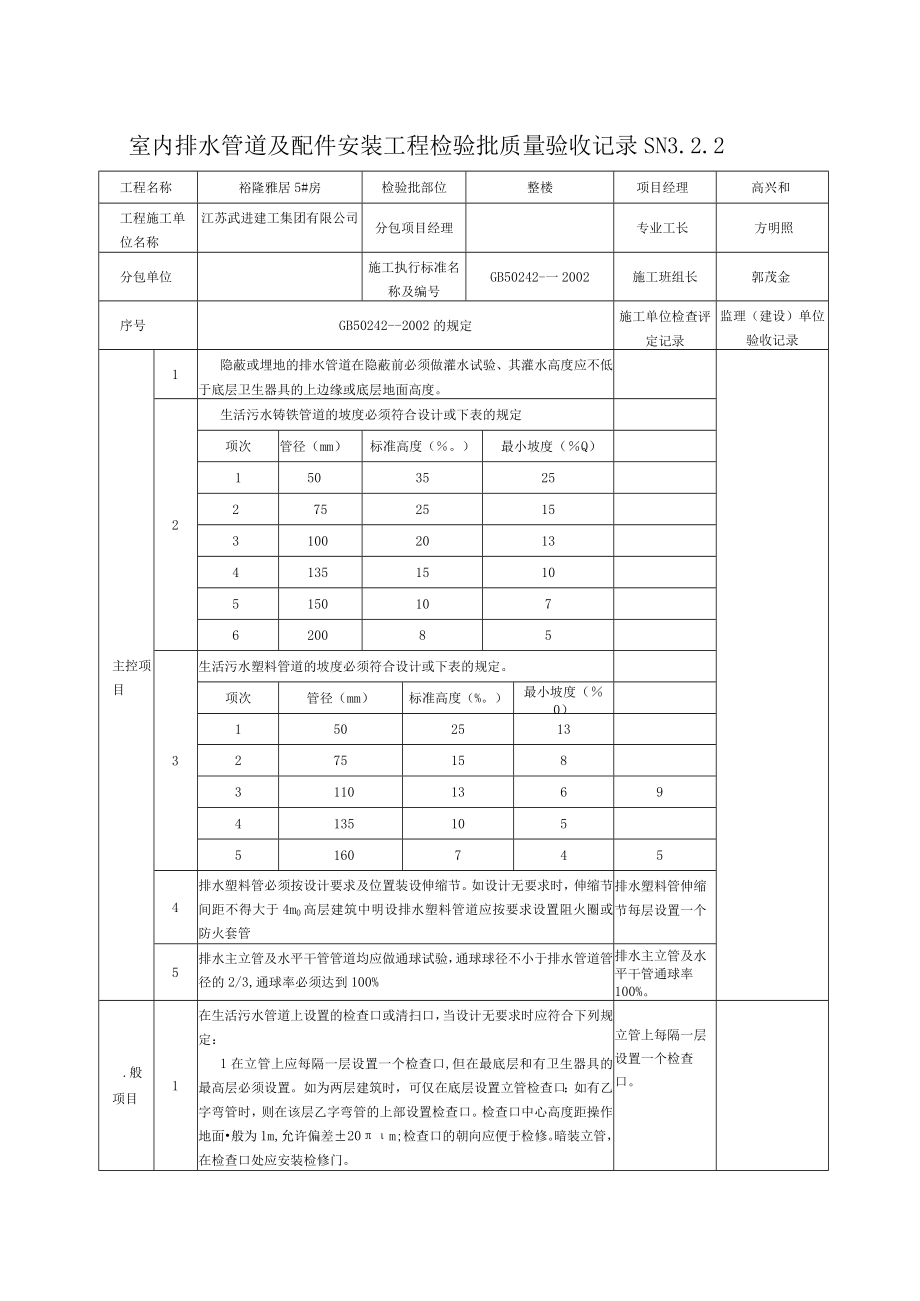

3、管径（mm）5075100150200250支架材料支架间距（m）说明二、吊顶内支吊架给水管道管径（mm）152025324070SO100135150200250300吊架间距（m）吊架规格型号说明排水管道支、吊架间距（m）吊架元钢直径Gnm）支架角钢规格（mm）说明检查意见经检查：支架设立及间距符合施工规范要求。质量检查员年月日验收结论：监理工程师：（建设单位项目专业负责人）年月日室内排水管道及配件安装工程检验批质量验收记录SN3.2.2工程名称裕隆雅居5#房检验批部位整楼项目经理高兴和工程施工单位名称江苏武进建工集团有限公司分包项目经理专业工长方明照分包单位施工执行标准名称及编号GB50
4、242-一2002施工班组长郭茂金序号GB50242-2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1隐蔽或埋地的排水管道在隐蔽前必须做灌水试验、其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。2生活污水铸铁管道的坡度必须符合设计或下表的规定项次管径（mm）标准高度（。）最小坡度（Q）15035252752515310020134135151051501076200853生活污水塑料管道的坡度必须符合设计或下表的规定。项次管径（mm）标准高度（%。）最小坡度（0）150251327515831101369413510551607454排水塑料管必须按设计要求及位置装设
5、伸缩节。如设计无要求时，伸缩节间距不得大于4m0高层建筑中明设排水塑料管道应按要求设置阻火圈或防火套管排水塑料管伸缩节每层设置一个5排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3,通球率必须达到100%排水主立管及水平干管通球率100%。.般项目1在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：1在立管上应每隔一层设置一个检查口,但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置立管检查口：如有乙字弯管时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面般为1m,允许偏差20m;检查口的朝向应便于检修。暗装立管，在检
6、查口处应安装检修门。立管上每隔一层设置一个检查口。般项目12在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点的设置堵头代替清扫口时，与墙面距离不得小于400mmO3在转角小于135的污水横管上，应设置检查口或清扫口。4污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。2埋在地下或地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，井底表面应的5%坡度，坡向检查口。3金属排水管道的吊钩或卡箍应固定在承重结构上。固
7、定件间距：横管不大于2m；立管不大于3m；楼层高度小于或等于4m,立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。4排水塑料管道支、吊架间距应符合下表的规定。（单位：m）排水塑料管道支、吊架间距符合下表的规定。管径（mm）5075110135160立管1.21.52.02.02.0横管0.50.751.101.301.65排水通气管不得与风道或烟道连接，且应否符合下列规定：1通气管应高出屋面300mm,但必须大于最大积雪厚度。2在通气管出口4m以内有门、窗时，通气管应高出门、窗顶60OnUn或引向无门、窗一侧。3在经常有人停留的平屋顶上，通气管应高出屋面2m,并应根据防雷要求设计
8、防雷装置。4屋顶有隔热层应从隔热层板面算起。排水通气管不与烟道连接，高出屋面500mm经常有人停留的平屋顶上，通气管高出屋面2m,6安装未经消毒处理的医院含菌污水管道，不得与其他排水管道直接连接。7饮食业工艺设备引出的排水管及引用水水箱的溢流管，不得与污水管道直接连接，并应留出不小于IOOnUn的隔断空间。8通向室外的排水管，穿过墙壁或基本必须下返时，应采用450三通和45弯头连接，并应在垂直管段顶部设置清扫口。9由室内通向室外排水检查井的排水管，井内引入管应高于排水管或两管顶相平，并有不小于90的水流转角，如跌落差大于30Omnl可不受角度限制。10用于室内排水的水平管道与水平管道、水平管道
9、与立管的连接，应采用45三通或45斜三通或45四通和90斜三通或90斜四通。立管与排水管端部的连接，应采用两个45弯头或曲率半径不小于4倍管径的90弯头。立管与排水管端部的连接，采用两个45弯头般项目11项次项目（室内排水和雨水管道安装）允许偏差（mm）1坐标151?!11131311Il131113132标高1513131413H131113H1：；3横管纵横向弯曲铸铁管每Im1全长（25m以上）25钢管每Im管径小于或等于IOOmm1管径大于IOOmm1.5全长（25m以上）管径小于或等于IOOmm25管径大于IOOnun38塑料管每Im1.51.L!.：ULl!,：!.L1.L1(!.：全长（25m以上）38钢筋混凝土管、混凝土管每Im3全长（25m以上）754立管垂直度铸铁管每Im3全长（25m以上）15钢管每Im3全长（25m以上）10塑料管每Im32321232332全长（25m以上）15施工单位检查评定结果1、材料有质量保证书，型号、规格符合设计要求。2、安装质量良好。主控项目检查_3项、合格3项,一般项目检查_5项、合格5项。3、符合设计要求及施工验收规范GB50242-2002的规定。项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业负责人）：年月日
