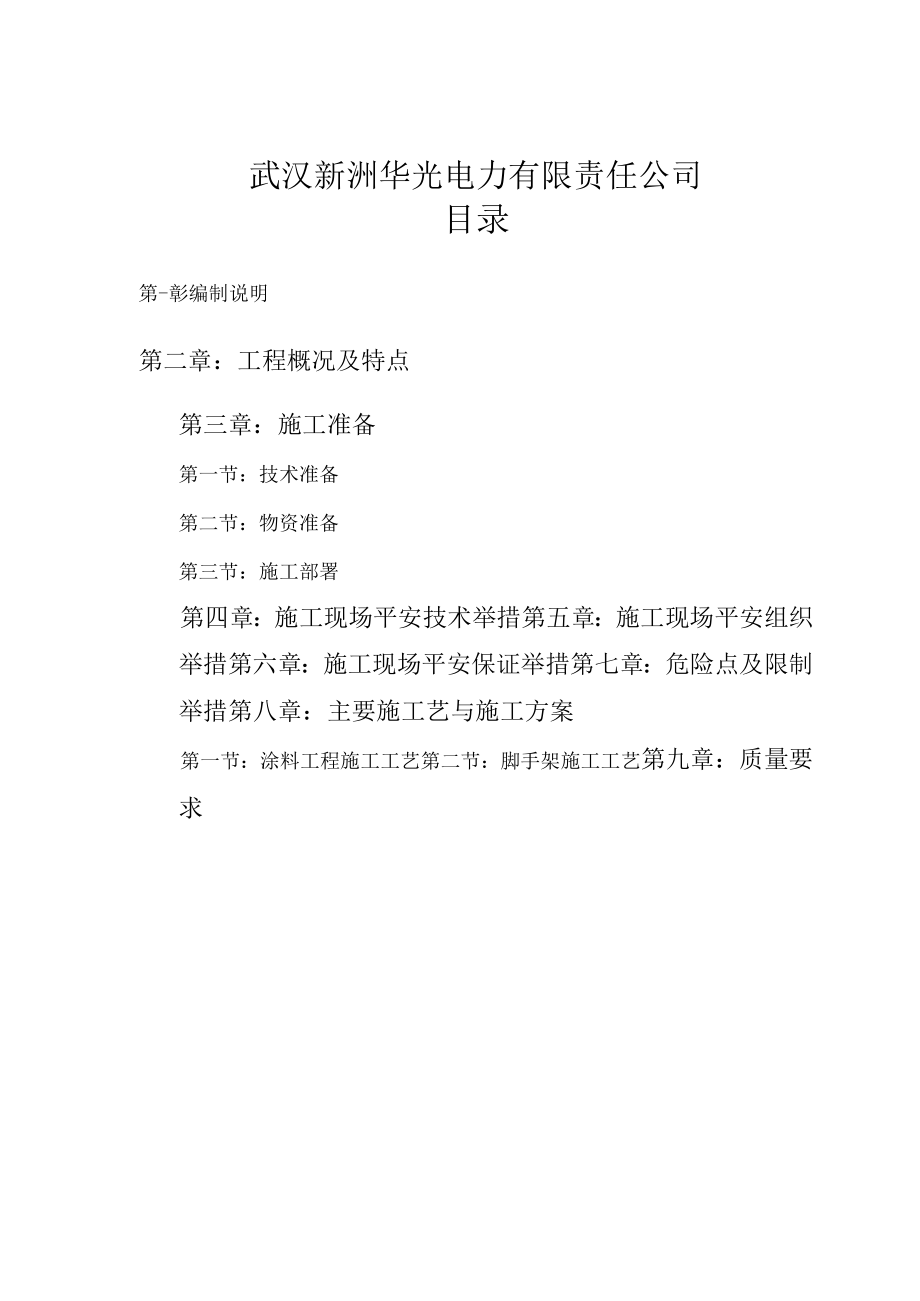

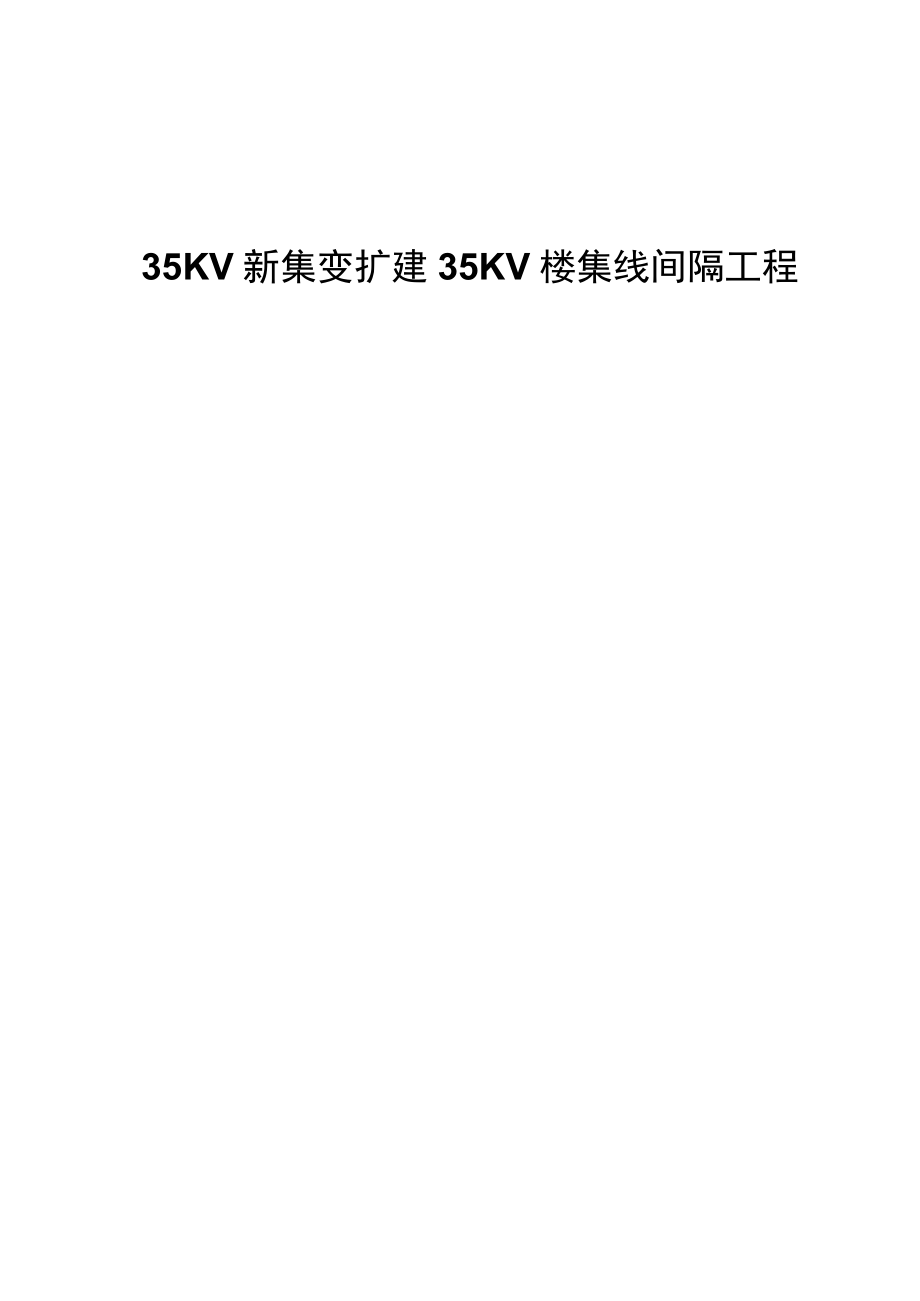

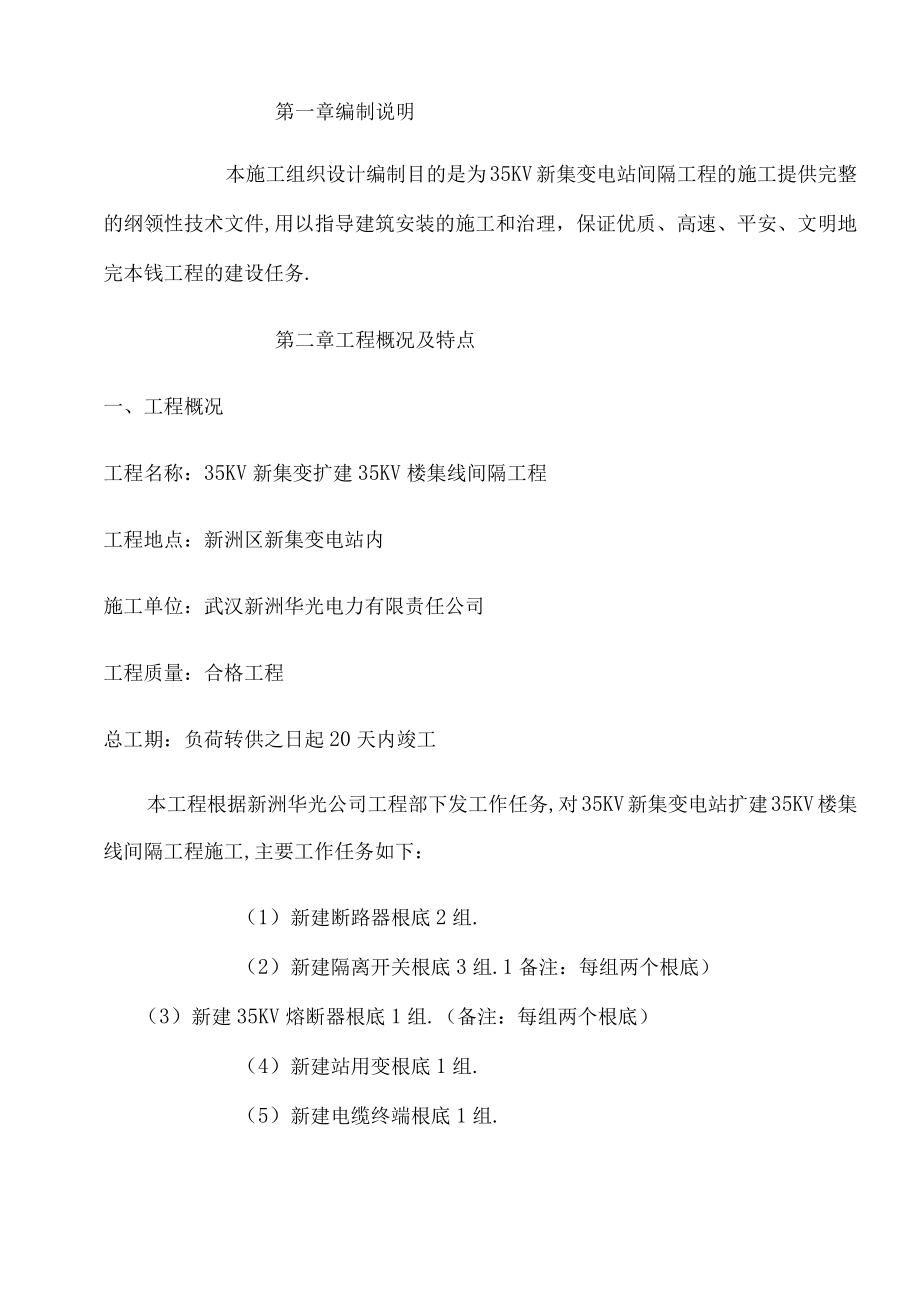

1、35KV新集变扩建35KV楼集线间隔工程武汉新洲华光电力有限责任公司目录第-彰编制说明第二章：工程概况及特点第三章：施工准备第一节：技术准备第二节：物资准备第三节：施工部署第四章：施工现场平安技术举措第五章：施工现场平安组织举措第六章：施工现场平安保证举措第七章：危险点及限制举措第八章：主要施工艺与施工方案第一节：涂料工程施工工艺第二节：脚手架施工工艺第九章：质量要求第一章编制说明本施工组织设计编制目的是为35KV新集变电站间隔工程的施工提供完整的纲领性技术文件,用以指导建筑安装的施工和治理，保证优质、高速、平安、文明地完本钱工程的建设任务.第二章工程概况及特点一、工程概况工程名称：35KV新
2、集变扩建35KV楼集线间隔工程工程地点：新洲区新集变电站内施工单位：武汉新洲华光电力有限责任公司工程质量：合格工程总工期：负荷转供之日起20天内竣工本工程根据新洲华光公司工程部下发工作任务,对35KV新集变电站扩建35KV楼集线间隔工程施工,主要工作任务如下：（1）新建断路器根底2组.（2）新建隔离开关根底3组.1备注：每组两个根底）（3）新建35KV熔断器根底1组.（备注：每组两个根底）（4）新建站用变根底1组.（5）新建电缆终端根底1组.(6) 新建端子箱根底2组,新建检修箱根底1组.(7) 新建出线构架根底(JT)3个.(8) 新建母线构架根底仃-2)4个.(9) 600型电缆沟12米.
3、(10) 增设接地网200米.(11)楼集间隔进线管群9米.第三章施工准备进场施工前的准备工作是施工治理中一个重要的环节,准备工作的好坏,直接影响到工程施工的顺利展开；为了预防施工治理中的盲目性,提升方案性和科学性,准备工作的根本目的是：组织和制定治理所必需的数据和资料.1、技术准备(1)、严格执行国家现行的技术标准和设计与发包方推荐的标准，在施工前以求得其识.(2)、认真熟悉施工图纸和有关的技术资料,进行图纸自审,参加设计技术交底和施工图纸会审,把施工图上的问题解决在施工前，特别是各安装工程预留预埋及管道、设备安装工作与装饰施工的配合，由工程部组织施工作业队进行图纸会审及各专业施工作业队之间
4、的技术交底,合理安排各专业施工顺序.(3)、作好原始资料的调查分析,认真编制施工图预算及施工预算,并做好分部工程工料分析.(4)、编制施工组织设计(或施工方案)和进度方案,在协议条款约定的日期内提交甲方.(5)、制定各部技术举措,组织技术交底,使各级人员熟悉工程情况，了解设计意图，掌握标准及技术要求和施工方法,在施工中做到心中有数,保证工程质量，全面完成任务.技术交底的主要对象是工程部及施工作业队治理人员，作业层的班组长和操作工人.技术交底的主要内容：工程任务,施工图要点,质量标准,操作规程,施工方法,施工技术举措,施工进度,工种配合和平安施工技术等,对新结构,新材料,新工艺,新技术,新机具以
5、及特殊要求应进行专门的技术交底.(6)、及时统计材料、构配件,提出加工定货数量,规格及需用日期方案.2、物资准备按施工进度方案及有关设计文件要求,认真按时编制各种物资的需要量方案及时进场方案,分别落实货源,安排运输和储臧,应满足连续施工的要求.门)、对现场材料验收的根本要求是：准确：但凡进场验收的材料、品种、规格、质量、数量、价格都要认真检查,准确无误；及时：凡进入施工现场的材料,都即将投入使用，要及时验收，并及时填写计量检测原始记录,及时办理验收手续,待全部验完之后核实无误才能发放,切忌边验边发.现场材料验收工作，既发生在施工准备阶段,又贯穿于施工全过程.其验收步骤、方法与仓库验收根本相同.
6、现场材料所收品种、规格、质量、数量,必须与工程需要紧密结合,按材料需要方案验收，即需要的就收,不需要的不收,为完工清场创造条件.(2)、材料验收中处理好“三差损失“三差”即材料的质差、量差和价差.1、质差：指以使用单位对材料质量要求为根底,供给材料的质量高于或低于这个要求,都视为质差.如材料质量问题.由于质高必然价高,增加了工程本钱,也是材料使用中的不合理,验收中应同时处理经济签证,其超过的经济由供给方承当；而代于使用单位的质量，是不能使用的,不能验收；对要求附质量证实书的材料而未附质量证明者,虽有质量证实书而质量实际不合者也都是质量问题，验收中应予处理.2、量差：指验收数量缺乏、材料代用以大
7、代小、误差等都是量差.还有供给材料质量不符要求,需要进行二次加工的损耗,供给材料规格不符进行二次加工的损耗等类似情况较多，这些量差，除数量缺乏按实际验收外,材料代用处理技术经济签证,其他损耗等都应在材料验收中处理,否那么就是无形的漏洞.3、价差：指材料进料价格（包括运杂费）高于材料地区预算价格的价差.还有上述质差和量差也必然是导致价差.以上“三差，归根结底是价差.视其企业对工程承包方式和材料供给分工的经济责任而定.如材料价格承包时定为按实调整,应办经济签订手续，凭此调整预算；以分析材料费变化的原因,为提升经营决策提供资料.3、施工部署1、工程组织机构工程负责人：陈红刚现场负责人：朱志刚工作负责
8、人：程艳明专职监护人：吴涛工程技术负责人：程斌平安员：杨斌望材料人：张芳林资料人：喻雄2、组织机构的各自职能(1)、工程负责人：对工程工程全面负责,科学组织、治理进入现场的人、财、物等生产要素,对其进行合理供给与调配,协调好与业主、设计单位、主管部门、土地户及安装单位的各种关系.(2)、工程技术负责人：负责工程的技术工作,保魅面完成技术进步、质量、平安、经济效益指标的落实,做好根底治理工作,主持编制施工方案和各分局部项工程的作业指导书；催促和检查按图纸、技术标准、标准、施工组织设计进行施工,发现问题及时处理解决，催促、检查工程测量和原材料的鉴定、送验工作.(3)、现场负责人：负责组织施工人员严
9、格根据设计图、图纸会审记录、施工组织设计、施工技术举措、施工网络方案等有关要求进行施工,发现问题及时处理或提请单位工程技术负责人解决.负责进行施工前的技术交底,负责现场的治理工作，负责现场轴线定位、中线、平面标高测量和复验工作.(4)、平安员：负责工程平安监察,对各工种班组长进行全面的平安技术交底,并检查执行情况.组织文明施工.负责检查监督各道工序是否按规程、标准及有关作业指导书进行施工,并催促现场施工的整改和反应工作.(5)、材料员：负责工程物质供给、现场材料及仓库治理；进行工程竣工材料决算和废旧物质回收利用，填写与整理各物质统计报表.(6)、资料员：负责计量器具检定方案的制定,整理计量的原
10、始记录,填报检验表.负责原材料的取样、送检测及有关现场试验、资料的整理工作,根据现场情况限制配合比,对工程执行情况进行监督和检查.迟.因地质、天气等人力不可抗拒自然灾害,工期将顺期延第四章施工现场平安技术举措一、现场防触电举措：1、施工人员增强自我防护意识,特别是电动建筑机械操作人员必须掌握安全用电的根本知识，以减少触电事故的发生.2、建筑机械设备的开机使用前必须认真检查开关箱内的限制开关设备是否齐全有效,漏电保护器是否可靠,发现问题及时处理.3、机械设备的开机使用前必须仔细检查电气设备的接零保护端子有无松动,机械作业时严禁赤手触摸一切带电的绝缘导线.4、电气操作人员必须严格执行电工平安操作规
11、程,对电气设备工具要进行定期检查和试验,凡不合格的电气设备、工具要停止使用.5、现场电工严禁带电操作,线路上禁止带负荷接线,正确使用电工器具.6、电气设备的金属外壳必须做接地或接零保护,在总配电箱、开关箱内必须安装漏电保护器,实行两级漏电保护.7、电气设备所用保险丝禁止用其他金属丝代替,保险丝、断路器必须与设备容量相匹配.8、施工现场严禁使用塑料线,所用导线型号、截面必须符合临电设计.9、电工操作必须持证上岗，操作时必须穿戴好各种绝缘防护用品,不得违章操作.10、当发生电气火灾时应立即切断电源,用干砂灭火,或用干粉灭火器灭火，严禁使用水或导电的灭火剂灭火.IK1类手持电开工具的额定电压超过50
12、V,属非平安电压,必须做接地漏电保护器,操作时戴绝缘手套以保平安.12.11类手持电开工具本身采用了双重绝缘或增强绝缘的附加平安举措可以不做接地或接零保护,但必须认准其铭牌上有一个“回字标志的电开工具.13、Ill类手持电开工具采用的是平安电压,不需要接地或接零保护,但必须安装漏电保护器.14、特殊潮湿环境场所的开关箱必须装设隔离开关,手持电开工具必须采用H类工具；开关箱内漏电保护器应选用防溅型的,其额定漏电动作电流必须小于15mA,额定动作时间不大于0.1s；手持电开工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆并不得有接头；电开工具的外壳、手柄、负荷线、插头、开关等必须完好无损,使用前要
13、做空载检查,运转正常前方可使用.15、35KV高压线对地距离6.5M.16、围栏L8M高，围栏与设备区保证水平距离L5M.17、施工高度2M.二、现场防火举措：1、现场悬挂防火宣传标志,定期组织防火检查.2、现场在库房、木工棚等重点部位配备必要的消防器材,并指派专人负责.3、现场施工必须符合防火要求,不得使用易燃材料.4、易燃易爆物品应专库储存,分类单独存放保持通风,用火符合防火要求；不准在工程内、库房内调配油漆、稀料.5、工程内不准作为仓库使用，不准存放易燃、易爆物品，且不准住人.6、现场严禁吸烟,如需吸烟必须到站外.7、氧气、乙快使用必须符合规定,特别在进行电气焊、油漆粉刷或从事防水等作业
14、时,必须符合防火要求.8、电气线路必须绝缘良好,不得与金属物绑在一起,并做好接零接地,设置单一开关,遇有停电或停工休息时必须拉闸加锁.9、厨房使用木料烧火时,要随时有人看管,不准用易燃油料点火.用火完毕要认真熄火.10、宿舍内严禁使用电炉,照明灯具不得使用碘铝灯，电线应采用妥善的绝缘保护举措,严禁私拉乱接.第五章：施工现场平安组织举措一、编制依据：为了贯彻“平安第一、预防为主的方针,保证电力建设工程的平安和从业人员的平安与健康,标准电力建设平安健康与环境治理工作,依据？电力建设平安健康与环境治理工作规定?成立工程平安治理组织机构,通过科学的管理,不断提升平安生产、文明施工的治理水平,预防伤亡事
15、故的发生,保证职工的平安和健康,实现平安工作治理的标准化、标准化.二、机构责任：1、认真学习有关平安健康与环境保护的规程、规定、制度和举措，自觉遵章守纪，不违章作业.2、正确使用职业平安防护用品、用具,并在使用前进行可靠性检查.3、施工工程开工前,认真接受平安施工举措交底,并在交底书上签字.4、作业前检查工作场所,做好平安防护举措，以保证不伤害自己,不伤害他人,不被他人伤害.下班前及时清扫整理作业场所.5、不操作自己不熟悉的或非本专业使用的机械设备及工器具.6、正确使用与保护平安设施,未经工地专职平安员批准,不得撤除或挪用平安设施.7、施工中发现不平安问题应妥善处理或向上级报告.对无平安施工举措和未经平安交底的施工工程,有权拒绝施工并可越级报告.有权制止他人违章；有权拒绝违章指挥；对危害生命平安和健康的行为,有权提出批评、检举和控告.8、认真参加平安活动,积极提出改良平安工作的建议.9、发生人身事故时应立即抢救伤者,保护事故现场并及时报告；调查事故时必须如实反映情况；分析事故时应积极提出改良意见和防范举措.三、机械设备平安治理举措：机械、工器具平安治理制度1、必须认真贯彻执行IS09001-2000质量保证体系中机械设备治理职能要素,建立机械设备治理台帐,
