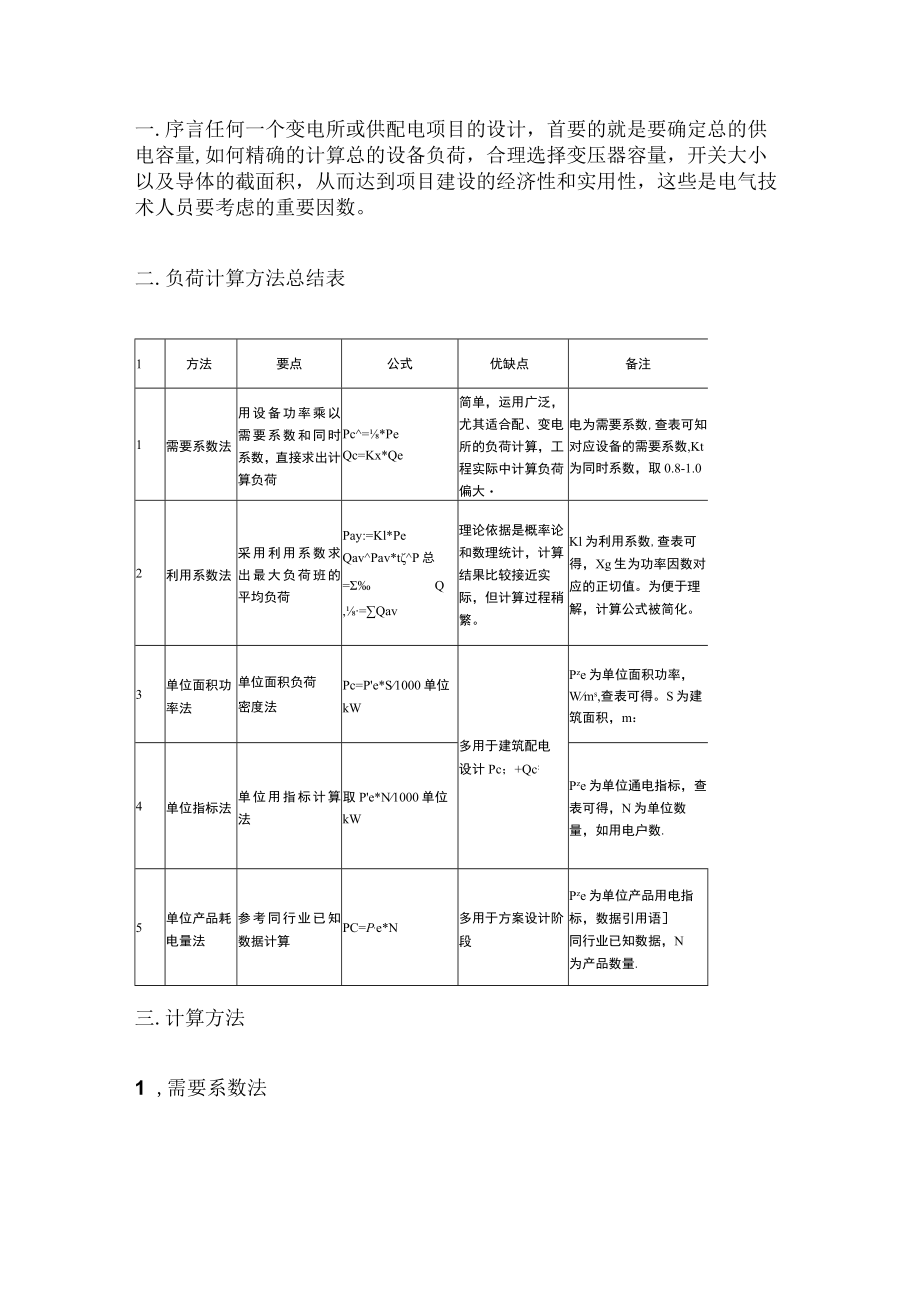

1、一.序言任何一个变电所或供配电项目的设计，首要的就是要确定总的供电容量,如何精确的计算总的设备负荷，合理选择变压器容量，开关大小以及导体的截面积，从而达到项目建设的经济性和实用性，这些是电气技术人员要考虑的重要因数。二.负荷计算方法总结表1方法要点公式优缺点备注1需要系数法用设备功率乘以需要系数和同时系数，直接求出计算负荷Pc=*PeQc=Kx*Qe简单，运用广泛，尤其适合配、变电所的负荷计算，工程实际中计算负荷偏大电为需要系数,查表可知对应设备的需要系数,Kt为同时系数，取0.8-1.02利用系数法采用利用系数求出最大负荷班的平均负荷Pay:=Kl*PeQavPav*tP总=Q,=Qav理论
2、依据是概率论和数理统计，计算结果比较接近实际，但计算过程稍繁。Kl为利用系数,查表可得，Xg生为功率因数对应的正切值。为便于理解，计算公式被简化。3单位面积功率法单位面积负荷密度法Pc=Pe*S1000单位kW多用于建筑配电设计Pc；+Qc:Pze为单位面积功率，Wms,查表可得。S为建筑面积，m：4单位指标法单位用指标计算法取Pe*N1000单位kWPze为单位通电指标，查表可得，N为单位数量，如用电户数.5单位产品耗电量法参考同行业已知数据计算PC=P,e*N多用于方案设计阶段Pze为单位产品用电指标，数据引用语同行业已知数据，N为产品数量.三.计算方法1 ,需要系数法1.1 用设备功率乘

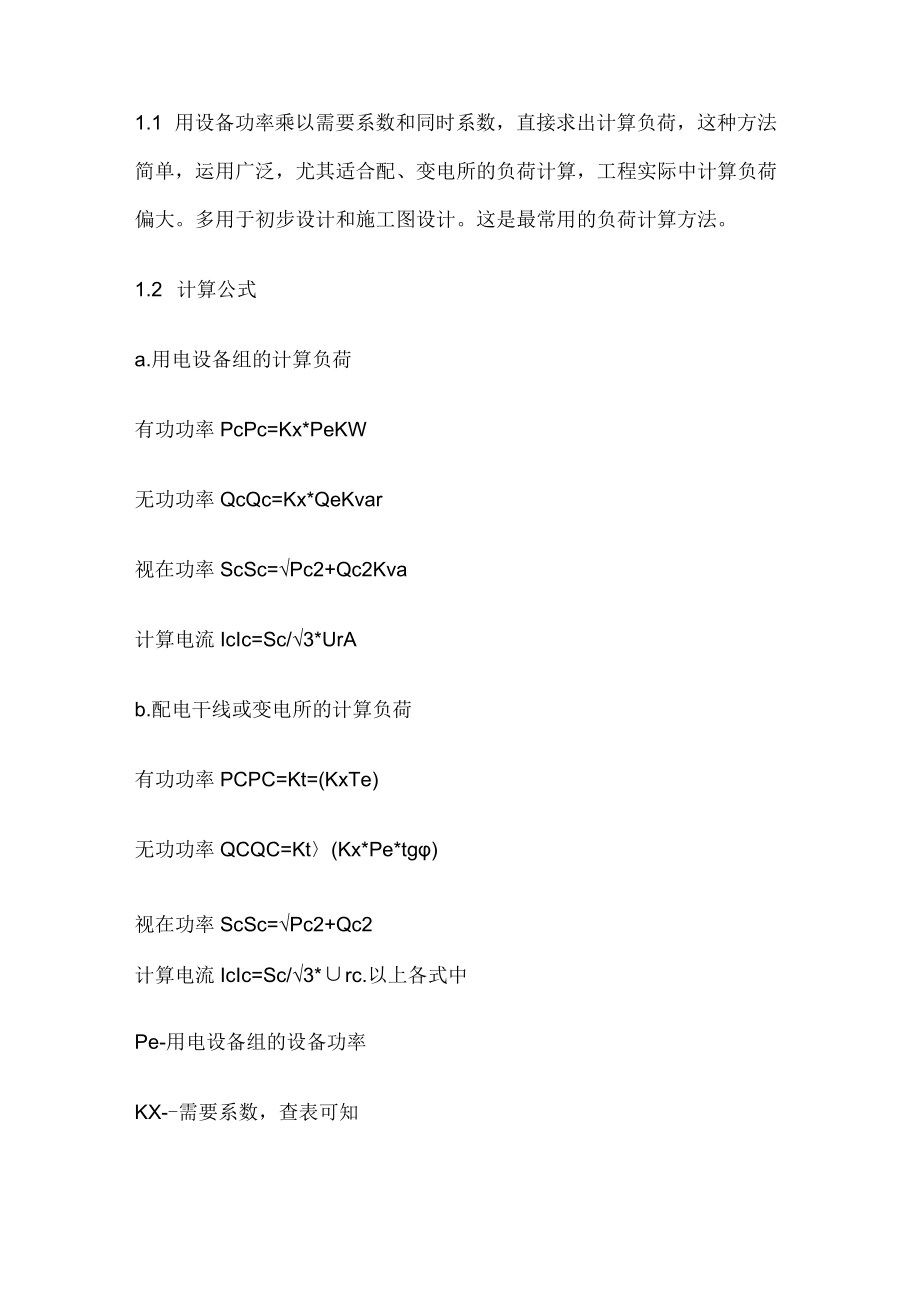

3、以需要系数和同时系数，直接求出计算负荷，这种方法简单，运用广泛，尤其适合配、变电所的负荷计算，工程实际中计算负荷偏大。多用于初步设计和施工图设计。这是最常用的负荷计算方法。1.2 计算公式a.用电设备组的计算负荷有功功率PcPc=Kx*PeKW无功功率QcQc=Kx*QeKvar视在功率ScSc=Pc2+Qc2Kva计算电流IcIc=Sc/3*UrAb.配电干线或变电所的计算负荷有功功率PCPC=Kt=(KxTe)无功功率QCQC=Kt(Kx*Pe*tg)视在功率ScSc=Pc2+Qc2计算电流IcIc=Sc/3*rc.以上各式中Pe-用电设备组的设备功率KX-需要系数，查表可知Kt同时系数，

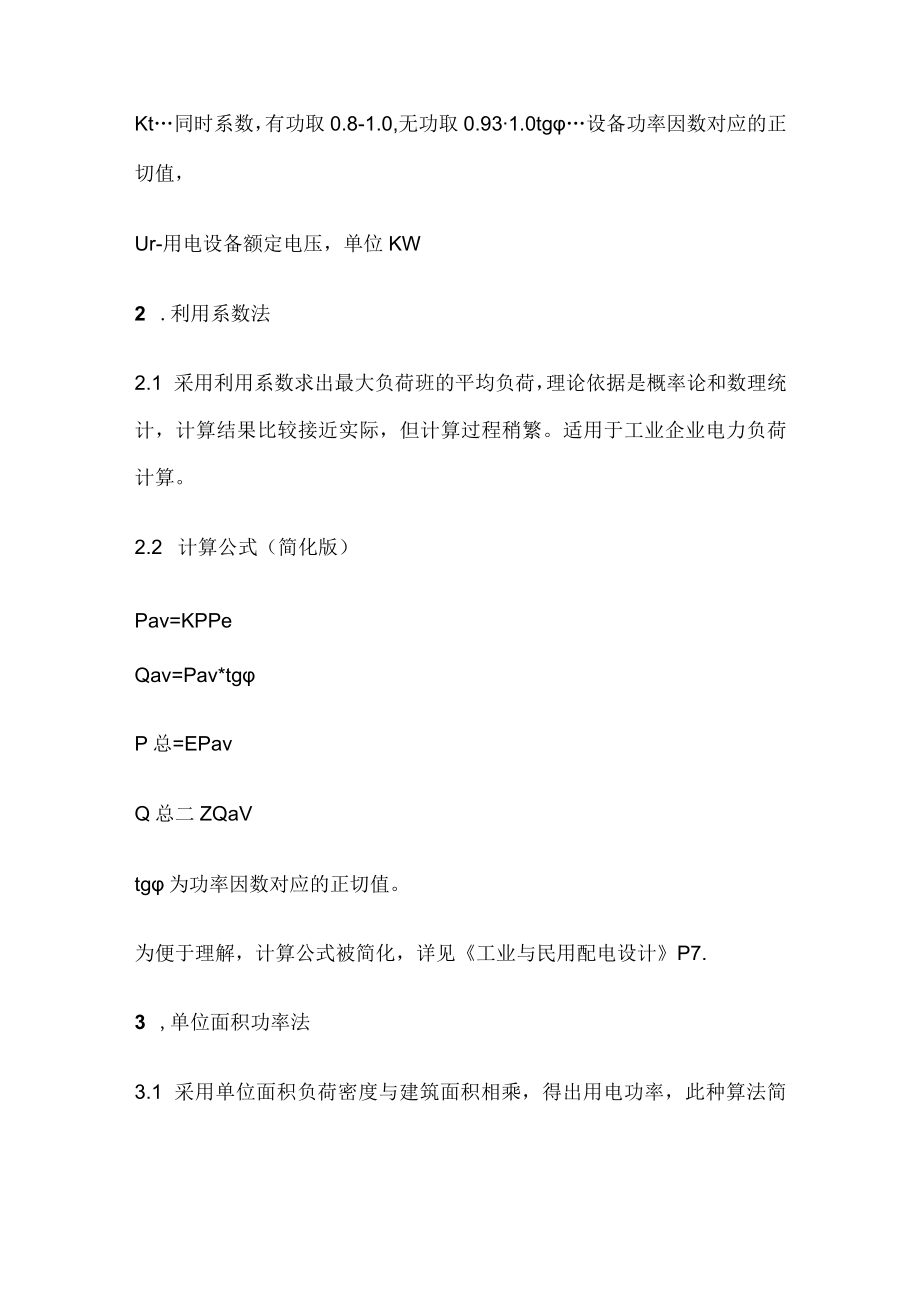

4、有功取0.8-1.0,无功取0.931.0tg设备功率因数对应的正切值，Ur-用电设备额定电压，单位KW2 .利用系数法2.1 采用利用系数求出最大负荷班的平均负荷，理论依据是概率论和数理统计，计算结果比较接近实际，但计算过程稍繁。适用于工业企业电力负荷计算。2.2 计算公式（简化版）Pav=KPPeQav=Pav*tgP总=EPavQ总二ZQaVtg为功率因数对应的正切值。为便于理解，计算公式被简化，详见工业与民用配电设计P7.3 ,单位面积功率法3.1 采用单位面积负荷密度与建筑面积相乘，得出用电功率，此种算法简单快捷，多用于民用建筑设计。3.2 计算公式Pc=Pre*S1000单位kW3
5、.3 Pe为单位面积功率，Wm2,查表可得。S为建筑面积，m24 .单位指标法4.1 单位指标法是利用单位用电指标乘以用电单位数量，如户数，人数,床位数等，应用此方法计算负荷时，还应结合工程具体情况，乘以不同的同时系数。多用于民用建筑设计。4.2 计算公式Pc=P,e*N1OOO单位kWN为单位数量，如用电户数。5 .单位产品耗电量法5.1 单位产品耗电量法是利用单位产品乘以产品数量得出，单位产品耗电量指标来自于同行业的实际经验值，多用于方案设计阶段。5.2 计算公式PC=P,e*N单位KW5.3 P9为单位产品用电指标，数据引用语同行业已知数据，N为产品数量6 .其他计算方法除采用以上的方法外，还有二项式法和今年出现的ABe法、变值需要系数法等，使用不多，未能推广，故不在此介绍
