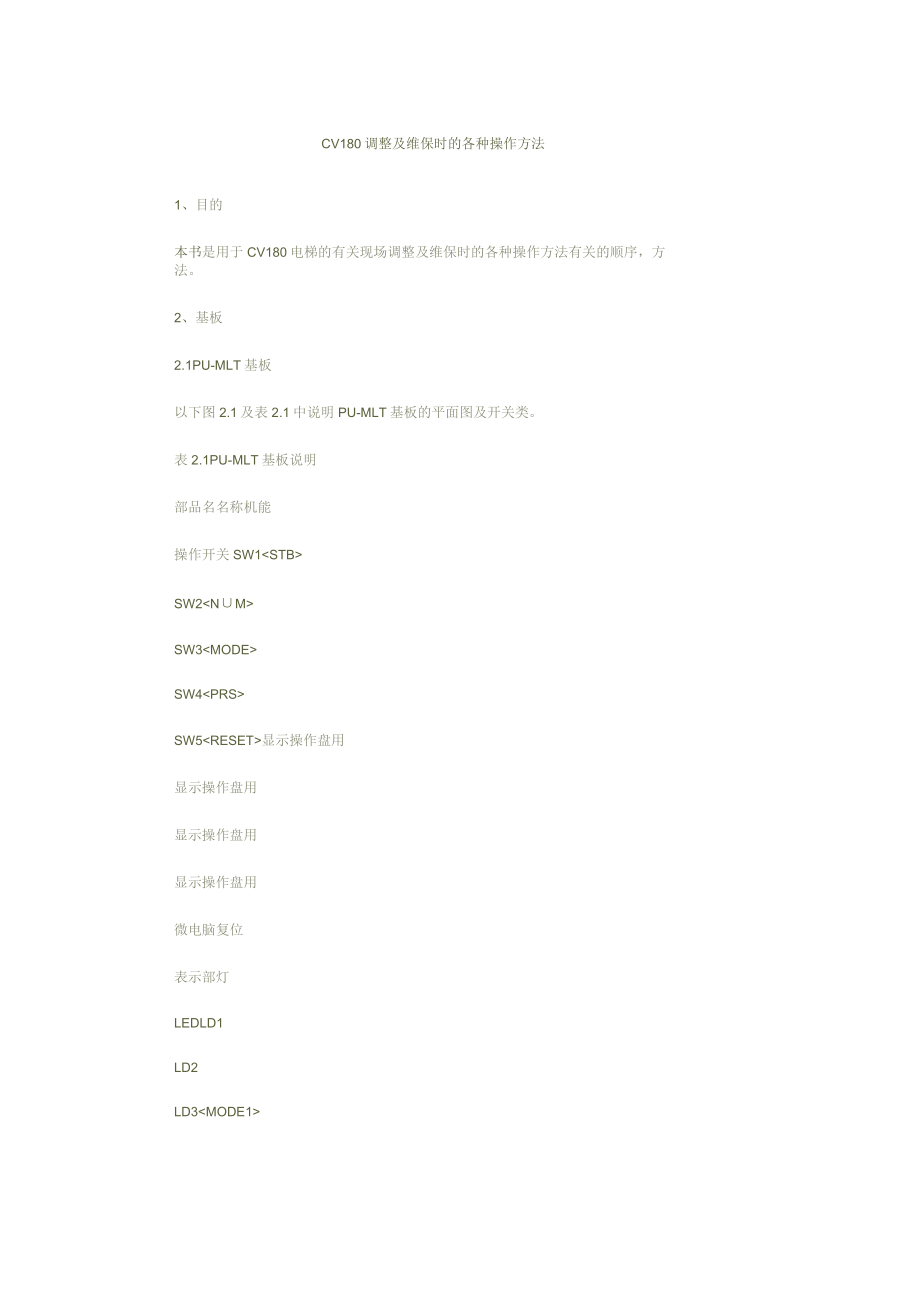

CV180调整及维保时的各种操作方法.docx_第1页
第1页 / 共13页

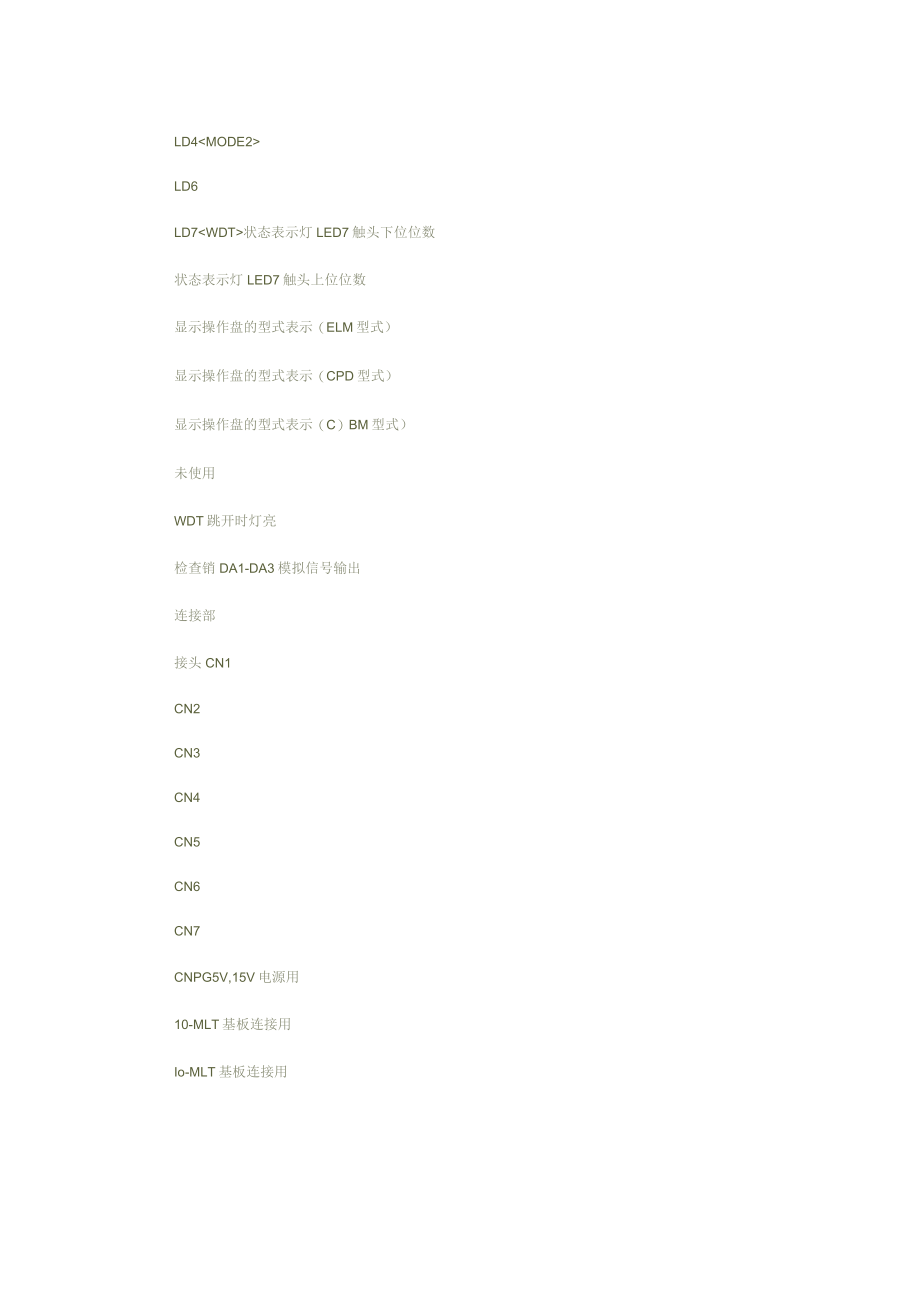

CV180调整及维保时的各种操作方法.docx_第2页
第2页 / 共13页
CV180调整及维保时的各种操作方法.docx_第3页
第3页 / 共13页

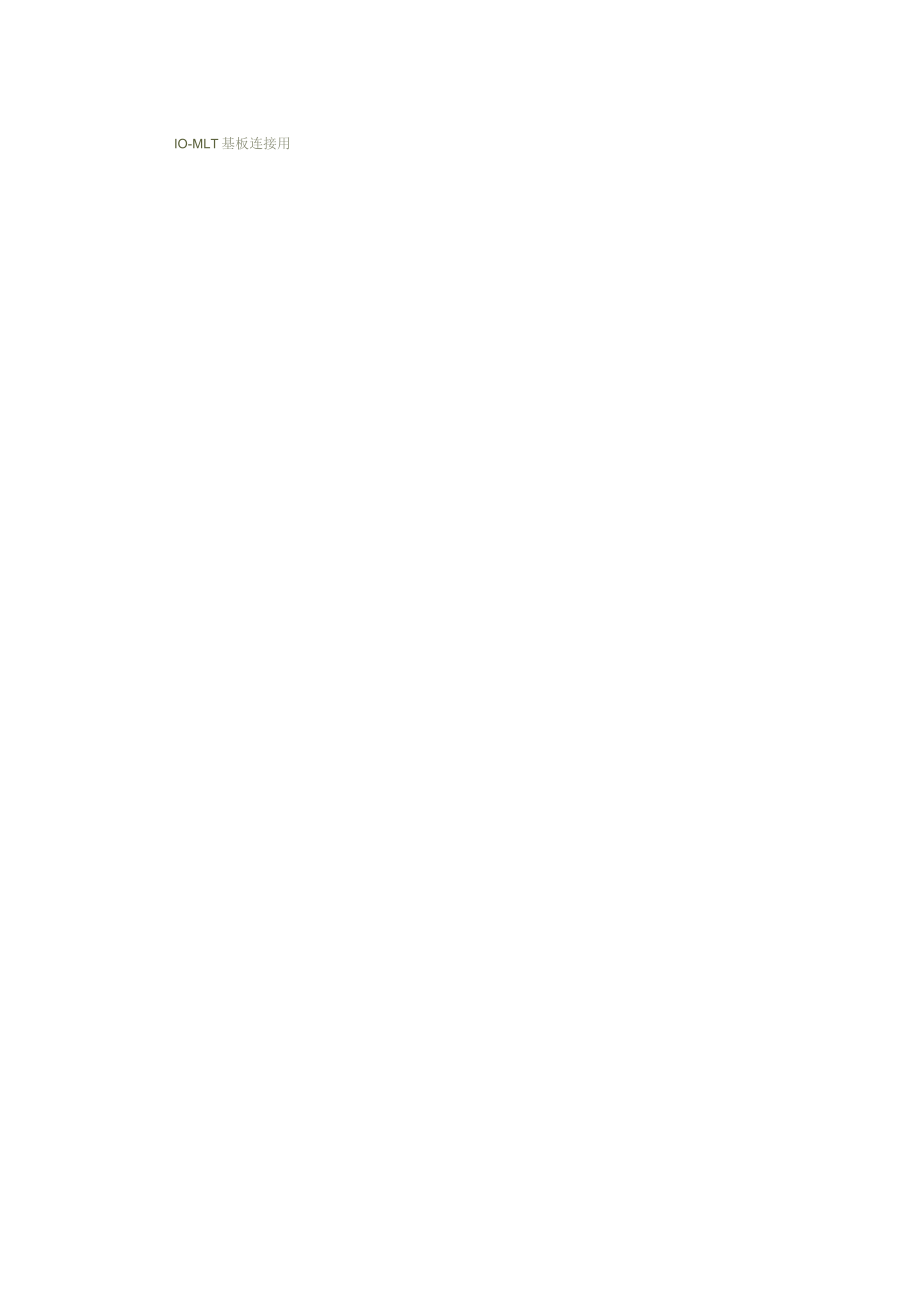

CV180调整及维保时的各种操作方法.docx_第4页
第4页 / 共13页
CV180调整及维保时的各种操作方法.docx_第5页
第5页 / 共13页
CV180调整及维保时的各种操作方法.docx_第6页
第6页 / 共13页
CV180调整及维保时的各种操作方法.docx_第7页
第7页 / 共13页
CV180调整及维保时的各种操作方法.docx_第8页
第8页 / 共13页
CV180调整及维保时的各种操作方法.docx_第9页
第9页 / 共13页
CV180调整及维保时的各种操作方法.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《CV180调整及维保时的各种操作方法.docx》由会员分享,可在线阅读,更多相关《CV180调整及维保时的各种操作方法.docx(13页珍藏版)》请在第壹文秘上搜索。

1、CV180调整及维保时的各种操作方法1、目的本书是用于CV180电梯的有关现场调整及维保时的各种操作方法有关的顺序,方法。2、基板2.1PU-MLT基板以下图2.1及表2.1中说明PU-MLT基板的平面图及开关类。表2.1PU-MLT基板说明部品名名称机能操作开关SW1SW2SW3SW4SW5显示操作盘用显示操作盘用显示操作盘用显示操作盘用微电脑复位表示部灯LEDLD1LD2LD3LD4LD6LD7状态表示灯LED7触头下位位数状态表示灯LED7触头上位位数显示操作盘的型式表示(ELM型式)显示操作盘的型式表示(CPD型式)显示操作盘的型式表示(C)BM型式)未使用WDT跳开时灯亮检查销DA1

2、-DA3模拟信号输出连接部接头CN1CN2CN3CN4CN5CN6CN7CNPG5V,15V电源用10-MLT基板连接用Io-MLT基板连接用IO-MLT基板连接用未使用(CV200的门控制用)SLS传送用未使用(PG线路激励器)跳线JP1JP2JP3JP4JP5自我复位机能选择用SLS传送主动/从动选择用SLS传送终端电阻选择用PG线路激励器/开式换向器选择用SLS传送绝缘/非绝缘选择用图2.1PU-MLT基板平面图2.2IO-MLT基板表2.210-MLT基板说明以下在图2.2及表2.2说明IO-MLT基板平面图及开关类。表2.2IO-MLT基板说明部品名名称机能操作开关SW1SW2P00

3、PDC上升/下降运转用开门/关门用检查销L01-L04IUFIWFIRFITFMTOCSETPS0CSETDPPSUPPS逻辑信号输出U相电流波形W相电流波形未使用(R相电流波形)未使用(T相电流波形)MTOC检出水平设定用未使用(PSoC检出水平设定用)位置脉冲信号输出位置脉冲信号输出连接部连接器CN1CN2CN3CN4CN5CN6CN7CN8CN105V,15V电源用PU-MLT基板连接用PU-MLT基板连接用PU-MLT基板连接用D1/DO信号连接用,24V电源用位置脉冲信号输入用SLS传送用BCU基板连接用未使用(直流电压控制用)未使用(直流电压控制用)电位器VRlVR2MTOC检出水

4、平设定用未使用(PDOC检出水平设定用)图2.210-MLT基板平面图2.3BCU基板以下图2.3及表2.3所示是BCU基板的平面图及电位器类表2.3BCU基板说明部品名名称机能电位器VRlVR2VR3Q7动作电压设定电位器VDTL设定电位器断电停层时动作电压设定电位器表示部LEDLED1C-DC充电表示BCU-NL2基板BCU-NL4基板IPM门销位置对IPM门销位置对准用基准孔准用基准孔BCU-NL3基板IPM门销位置对准用基准孔图2.3BCU基板平面图本基板印加主回路的高电压,因此在通电中绝对不能触摸(有触电的危险)在触及本基板时,必须在切断电3分钟后(确认LED1,灯灭,即使灯灭也必须

5、等待3分钟)上记电位器已在工厂调整所以绝对不要去动2.4CoPIoOE基板以下:说明图2.4及表2.4中的COP100E基板的平面图及灯类的说明表2.4P100E基板说明部品名名称机能表示部灯LEDLD200SLS传送状态表示连接部连接器CN1CN2CN3ACN3CCN3D24V电源用,SLS传送用DI/DO信号连接用DI/DO信号连接用DI/DO信号连接用DI/DO信号连接用DI/DO信号连接用跳线CNJPSLS传送地址选择用,终端电阻选择用图2,4P100E基板平面图2.5HIB100A基板以下用图2.5及表2.5说明H100A基板的平面图及灯类表2.5H旧IooA基板说明部品名名称机能表

6、示部灯LEDLD1SLS传送状态表示连接部连接器CNlCN2CN3CN4灯表示输出用未使用(轮椅按钮用)管制表示输出用跳线JPOJP1地址调整强型式用地址调整弱型式用图2.5H旧IOoA基板平面图3、增量返程出错检出禁止方法解说PUE可检查。其它的CPU(SLS,CCU)是否动作,是通过增量返程进行检查所谓的增量返程犹如CPU同士握手。因此,正常状态就可握手,只要一方异常就不能握手。这样的状态表现为不返回增量返回。(在无CCU状态下欲高速运转时)调整MSTESTMSTEST4514h.H0100调整为8位其它,禁止增量返回出错检出的方法还有将FDS开关调到CUT的方法4、检查和出错检出禁止方法

7、设定CHKSMF(E2PROM数据)CHKSUMF5816h0001其它,作为出错检出禁止的方法,为将FDS开关切断的方法。5、LS线路检查方法测量单体LS线路的全测量点正常是装置的检查机能时中断平常传递为检查测量器的ERROR而进行特别传送(测试传送)1)实行显示操作盘的型式OE的注意事项1及2约10秒后实行注意事项F,2)2秒左右的测试传送后,如果无错误,就自动地恢复平常的传送。3)有错误时,在7触头LED上表示为EE,出错代码“61”的错误被登录。4)在有错误时,参照以下的数据,调查发生错误的层面,下记的数据仅下位8位有效。1位与1层面对应,使用显示操作盘的型式05调整各层面错误的发生状

8、态。HSTSERR117Coh.L*M层8层HSTSERR217C1h.L*9层16层HSTSERR317C2h.L*17层24层HSTSERR417C3h.L*25层32层6、门定时器设定表表6.1所示为门定时器设定一览表及表6.2所示为时间换算表。表6.1门定时设定一览表地址符号说明5297h.LDT1LMT通常的开门时间(标准2秒)5298h.LDT2LMT呼出轿厢应答时的开门时间(标准2秒)5299h.LDT3LMT乘场呼出应答时的开门时间(标准3秒)529Ah.LDT4LMT轿厢呼出乘场呼出应答时的开门时间(标准5秒)529Bh.LDT5LMTSME跳开时的开门时间(标准15秒)表6

9、.2时间换算表(Ibit=48msec)时间(秒)设定值10015h3003Fh40053h50068h6007Dh70092h800A7h9OOBch10OODOh150139h7、用显示操作盘进行轿厢指令登录的方法CVl80中到将由显示操作盘进行轿厢指令的进行登录,并使之自动地上升、下降。在轿厢呼出登录时,用下述数据进行相应层的调整。Conskctbl492Bh.L*从1层T6层的轿厢呼出Conskctbl492Bh.H*从17层32层的轿厢呼出例1)登录轿厢指令为1楼时Conskctbl492Bh.L0001例2)登录轿厢指令为6楼时Conskctbl492Bh.L0020例3)登录轿厢指令为11楼时Conskctbl492Bh.L0400例4)登录轿厢指令为16楼时Conskctbl492Bh.L8000例5)登录轿厢指令为17楼时Conskctbl492Bh.H0001例6)登录轿厢指令为22楼时Conskctbl492Bh.H0020例7)登录轿厢指令为27楼时Conskctbl492Bh.H0400例8)登录轿厢指令为32楼时Conskctbl492Bh.H8000不取消轿厢呼出,使之连续运转时调整为以下的数据Conskcgmd492Ch.L0001
