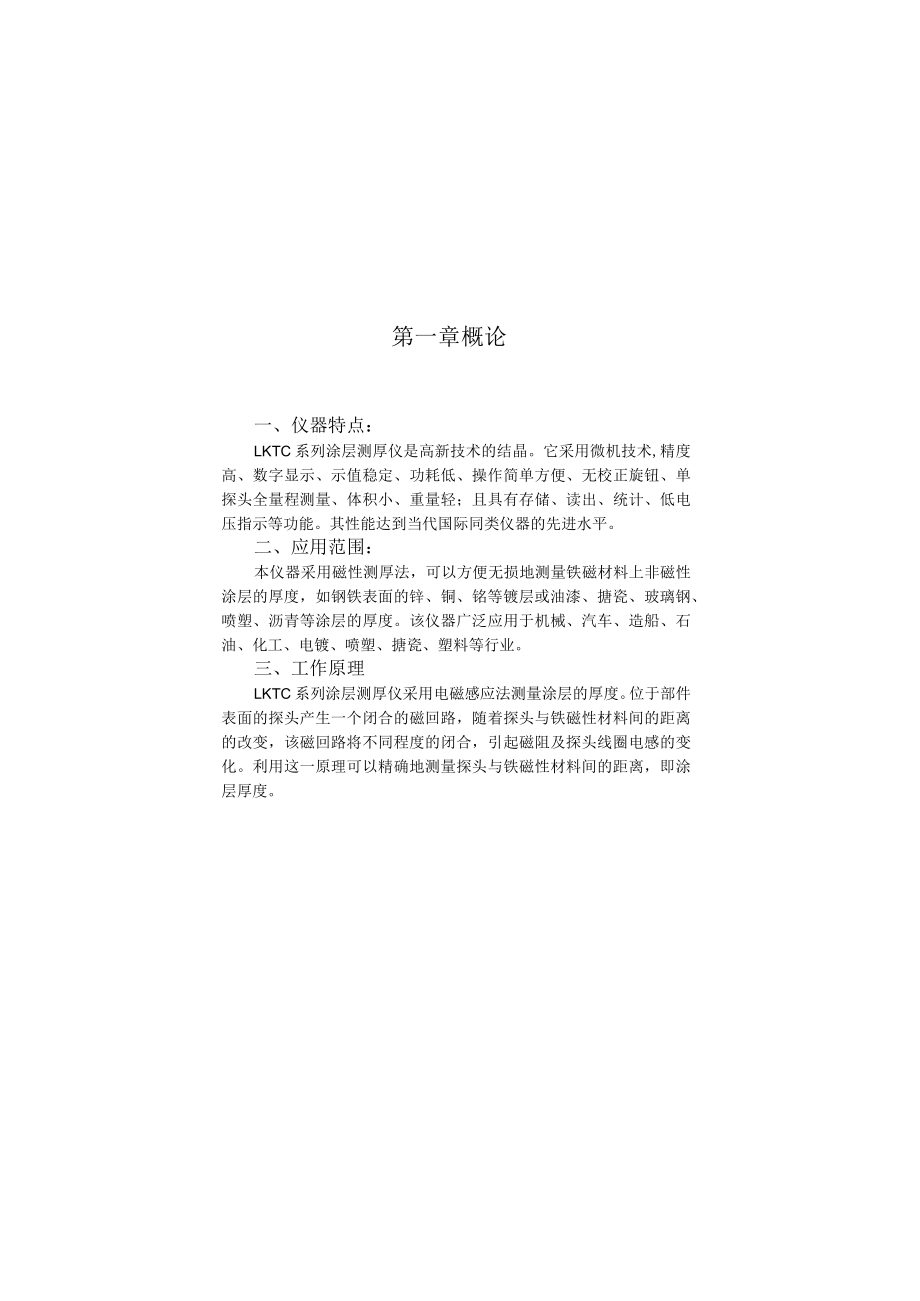

1、LKTC系列涂层测厚仪使用说明书济宁鲁科检测检测器材有限公司地址：山东济宁任城开发区邮编:272071电话：（0537）26385992638299传真：网址：邮箱：第一章概论一、仪器特点：LKTC系列涂层测厚仪是高新技术的结晶。它采用微机技术,精度高、数字显示、示值稳定、功耗低、操作简单方便、无校正旋钮、单探头全量程测量、体积小、重量轻；且具有存储、读出、统计、低电压指示等功能。其性能达到当代国际同类仪器的先进水平。二、应用范围：本仪器采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面的锌、铜、铭等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。该仪器广泛应用于机械、
2、汽车、造船、石油、化工、电镀、喷塑、搪瓷、塑料等行业。三、工作原理LKTC系列涂层测厚仪采用电磁感应法测量涂层的厚度。位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的闭合，引起磁阻及探头线圈电感的变化。利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂层厚度。四、技术参数性能/型号LKTC-ILKTC-2(高精度)LKTC-3(宽量程)LKTC-4测量范围(Um)0-50000-450.050-100000-3000测量误差(Um)3%+l3%+0.53%+103%+l最小示值(Um)10.1101显示方式8位液晶数字显示主要功能测量单探头
3、全量程测厚存储可存入测量数据800个读读出已存入测量数据统计显示已存数据最小值、平均值、最大值校正配机标准试片校正提示/报警1、峰鸣器对操作提示2、低电压指示范区电源V998型3.7V锂电池1只功耗最大功耗IOOmW外形尺寸104X57X20mm重量150g使用环境温度：-10C+40C相对湿度；不大于90%基体最小厚度0.2mm基体最小平面7mmX7mm最小曲率半径凸：1.5mm凹：6mm临界厚度小一工件铁基厚度大于Imm时，其涂层厚度的测量不受铁基厚度影响。第二章应用方法阅读本章内容时，应结合仪器，对照附图，熟悉仪器外部结构及各部位名称。一、开机前的准备打开电池仓盖，把V998锂电池一只装
4、入电池仓，电池正负极对正并压紧弹簧，压好电池仓盖。电池仓盖前的“舌头”须先插入电池仓前下方的小方孔内，压下并稍后退再向前推紧。二、开机与关机（1）把探头上的音频插头，插入机壳上端插孔内，然后把机壳左侧的电源开关打开（上推），开始工作12秒后液晶屏顺序显示仪器现行校正样片的序号和标准公称值（上4位为序号，下4位为标称值）。并伴有声（蜂鸣器）、光（指示灯）指示。其后液晶屏下4位显示“8888”，此时仪器自检。数秒后液晶屏上4位显示“1-一”，表示仪器自检完毕，可进行测量或校正了。（2）仪器停止使用时须关上开关（下推）三、仪器主要功能（1）校正一利用标准试片校正用户可每日或每班校正一次。亦可在使用中
5、发现测量偏差较大时校正。本仪器备有一片长方形铁基和I#5#五片标准试片。利用该铁基和标准试片可对仪器校正。用此铁基进行的校正可检验仪器正常工作与否，或校正后测量精度要求不太严格的工件。对下述情况需用户自制铁基：a.测量精度要求甚高；b.材质（或导磁率）与本仪器铁基相差甚远；c.工件几何形状复杂；d.工件厚度在2mm以下。用下述方法自制铁基：a.用与被测工件厚度相同、材质相同的钢材做成方形或圆形铁基，要求表面平整光洁、无涂层或锈蚀,尺寸不小于本仪器所备铁基尺寸；b.用已清除污物、表面光洁、无涂层的工件毛坯作铁基。以同种工件毛坯作铁基校正是最好的方法。仪器开机、自检后，液晶上国位显示“1-下四位显
6、示“8888”，稳定3-5分钟之后，即可校正。校正必须按下列次序，不得跳越。开和校零（校铁基）A校1#试片A校2#试片I校5#试片校4#试片校3#试片1校正时一定要注意液晶屏上四位所指示试片号码。指示号与所校号码不对号，就校错，测量值就不准，只有校得准，才得测得准。此事务必引起用户重视。校正后须对全部试片测量一遍，如发现校正错误或校正后测量偏差较大时，可从头再校。左手按下“校”键，半秒后抬起，液晶屏上四位显示数按下图循环变化：了0000-72-35-“0000”表示请你校零（铁基-1”表示请你校1#试片,u-2m表示请你校2#试片，。下面以校零与校1为例详述操作方法。校零：右手持探头放在铁基上
7、，轻压扶手。左手按下“校”键。仪器发出声、光，液晶屏下四位显示“0000”，表示校零完毕；液晶屏上四位显示“-1”，表示可以校1#试片了。此时左手和右手握着的探头应分别从“校”键和铁基上拿开。校1：将1#试片放在铁基上，右手持探头放在1#试片上，使探头尖、试片圆圈中心、铁基中心大体一致。轻压扶手，待液晶屏下四位出现一测量数值后（校正前可能与该试片标准值相差较大），左手按下“校”键。稍后，仪器发出声光，液晶屏下四位显示试片1票标准厚度值，表示校1完毕。同时，液晶屏上四位显示-2”，表示可以校2了，此时左手和右手握着的探头应分别从“校”键和铁基上拿开。校2、校3、校4、校5与校1方法略同。（2）测
8、量存右手持探头放在工件上，轻轻压紧，液晶屏下4位显示被测涂层厚度，并发出声光指示。若需记存数据，应在液晶屏显示测量值后，按一下“存”键方可。同时液晶屏上四位显示记存序号，若以前未存数据，此时应显示OO01,表示数据已存入；若以前己存入X个数据,此时应显示X+l（例：己存入18,再存后显OOI9）（3）读一在液晶屏上读出已存测量数据。按下“读”键，液晶屏下4位将逐一显示已存入的测量数据（最多存入800个），同时上四位显示对应的存储序号。若中止“读”，可按住“读”键半秒后放开；再按“读键”，又继续“读”下去。（4）统计按下“统计”键将在液晶屏下4位逐一显示以前记存数据的统计值一最小值、平均值、最大
9、值。（5）清零按下“清零”键记存的所有数据被清除（清零四、其它功能（1）断电存储：a.断电后仪器可长期保留当前校正参数。下次使用时，自检完毕即可进行测量（注：若测量工件的钢材型号、状态、厚度、面积与上次工件差别太大，或周围磁场有较大变化，尚须重新校正。）b.未清零前数据可长期保存。下次开机即可进行“读”、“统计”等操作。亦可继续存入测量数据。（2）低电压指示：当电池电压降至3.3V时，液晶屏左下角显示“L”字样，应拿出电池充电。五、注意事项（1）测量曲面及圆柱体，曲率半径较小时，应在未涂覆的工件上校准，以保证测量精度。（2）在凹面或内壁上测量时可拆去扶手，这时宜重新校正。（3）为保证测量精度，
10、校正最好在开机10分钟后进行。（4）插拔探头须关断电源六、影响测量的苦干因素基体金属磁性磁性法测厚受基体金属磁性变化的影响（在实际应用中，低碳钢磁性的变化可以认为是轻微的）。为了避免热处理、冷加工等因素的影响，应使用与试件金属具有相同性质的铁基片对仪器进行校准。基体金属厚度每一种仪器都有一个基体金属的临界厚度。大于这个厚度测量就不受基体厚度的影响。边缘效应本仪器对试片表面形状的陡变敏感。因此在靠近试片边缘或内转角处进行测量是不可靠的。曲率试件的曲率对测量有影响，这种影响总是随着曲率半径的减小明显而增大。因此不应在试件超过允许的曲率半径的弯曲面上测量。表面粗糙度基体金属和覆盖层的表面粗糙度对测量
11、有影响。粗糙度增大，影响增大。粗糙表面会引起系统误差和偶然误差。每次测量时，在不同位置上应增加测量的次数，以克服这种偶然误差。如果基体金属粗糙，还必须在未涂覆的粗糙度相类似的基体金属试件上取几个位置校对仪器的零点；或用没有腐蚀性的溶液除去基体金属覆盖层，再校对仪器的零点。磁场周围各种电气设备所产生的强磁场，会严重地干扰磁性法测量厚度的工作。附着物质本仪器对那些妨碍探头与覆盖层表面紧密接触的附着物质敏感。因此必须清除附着物质，以保证探头与覆盖层表面直接接触。探头压力探头置于试件上施加的压力的大小会影响测量的读数。因此本仪器探头用弹簧保持一个基本恒定的压力。探头的放置探头的放置方式对测量有影响。在
12、测量中，应当使探头与试样表面保持垂直0试件的变形探头使软覆层试件变形。因此在这些试件上会测出不太可靠的数据。读数次数通常仪器的每次读数并不完全相同。因此必须在每一测量面积内取几个读数，覆盖层厚度的局部差异，也要求在任一给定的面积内进行多次测量。表面粗糙时更应如此。第三章维护与检修(1)仪器应防止潮湿、过热和接触腐蚀性气体和液体。(2)不可晃动或揪扯探头线。(3)仪器应保持清洁。(4)仪器长期不用应取出电池。(5)测量不正常作下述处理：a.查电压是否正常；电池正负极是否接触良好。b.测量方法是否得当。c.重大故障送厂或厂维修部维修。d.用户不得随意拆开仪器机壳。8附：装箱单1、LKTC型电脑膜层测厚仪1台2、MT-101涂层探头1只3、使用说明书1本4、V9983.7V锂电池2只5、V998电池充电器1只6、试片盒（内有标准铁基1片，随机标准样片5片）1盒7、出厂检定合格证1份LKTC涂层测厚仪ILLKNDT回1阿济宁鲁科检测器材有限公司e679外部结构示意图1、面板2按键3、液晶显示器4、探头插座5、开关6、下盖7、上盖8、电池仓盖9、后面板10、探头插头11、探头线12探头筑is.x.lh:.邮电传网邮济宁鲁科检测检测器材有限公司山东济宁任城开发区272071(0537)26385992638299
