《CSTM-土壤调理材料用凹凸棒石.docx》由会员分享，可在线阅读，更多相关《CSTM-土壤调理材料用凹凸棒石.docx（9页珍藏版）》请在第壹文秘上搜索。

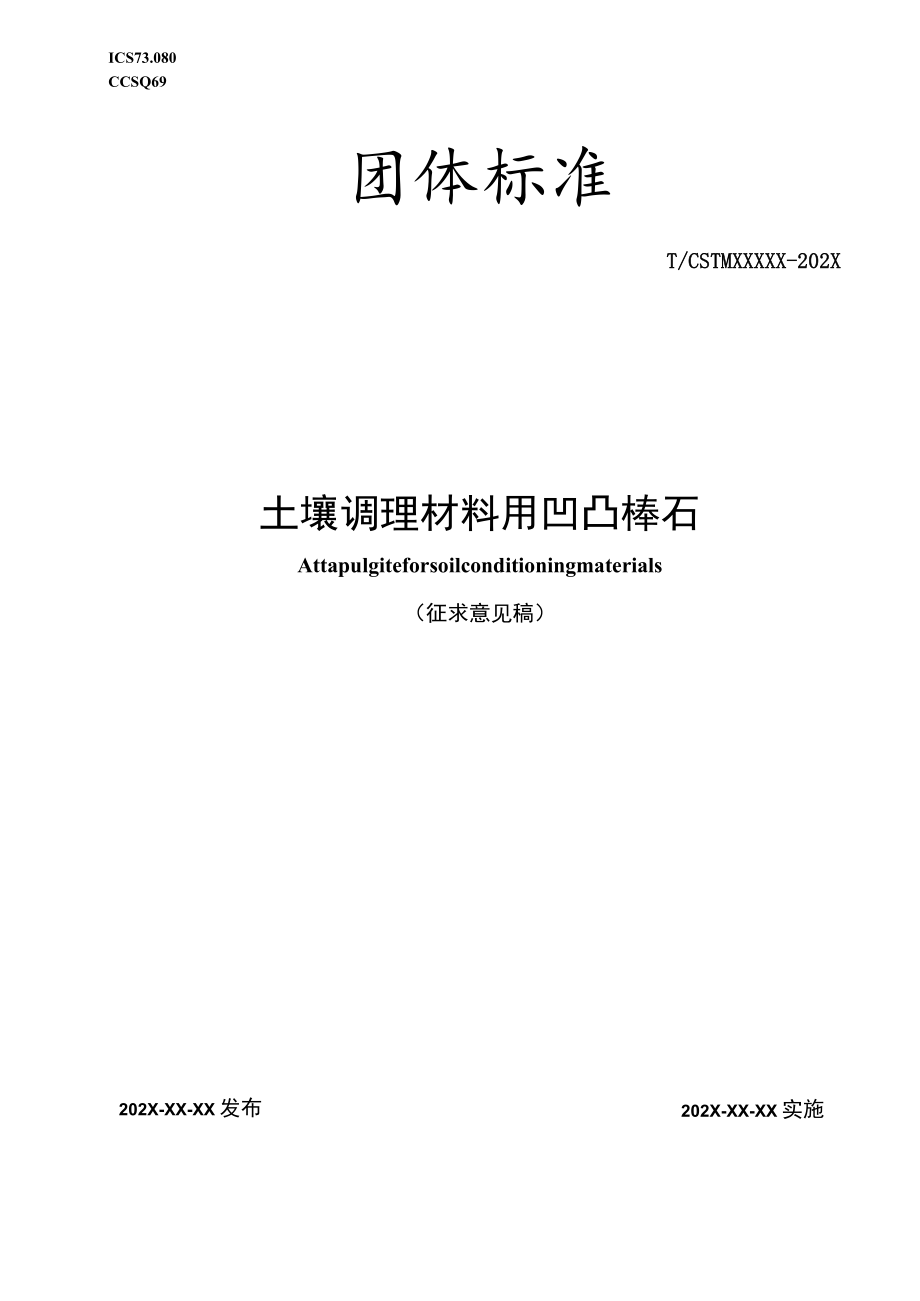

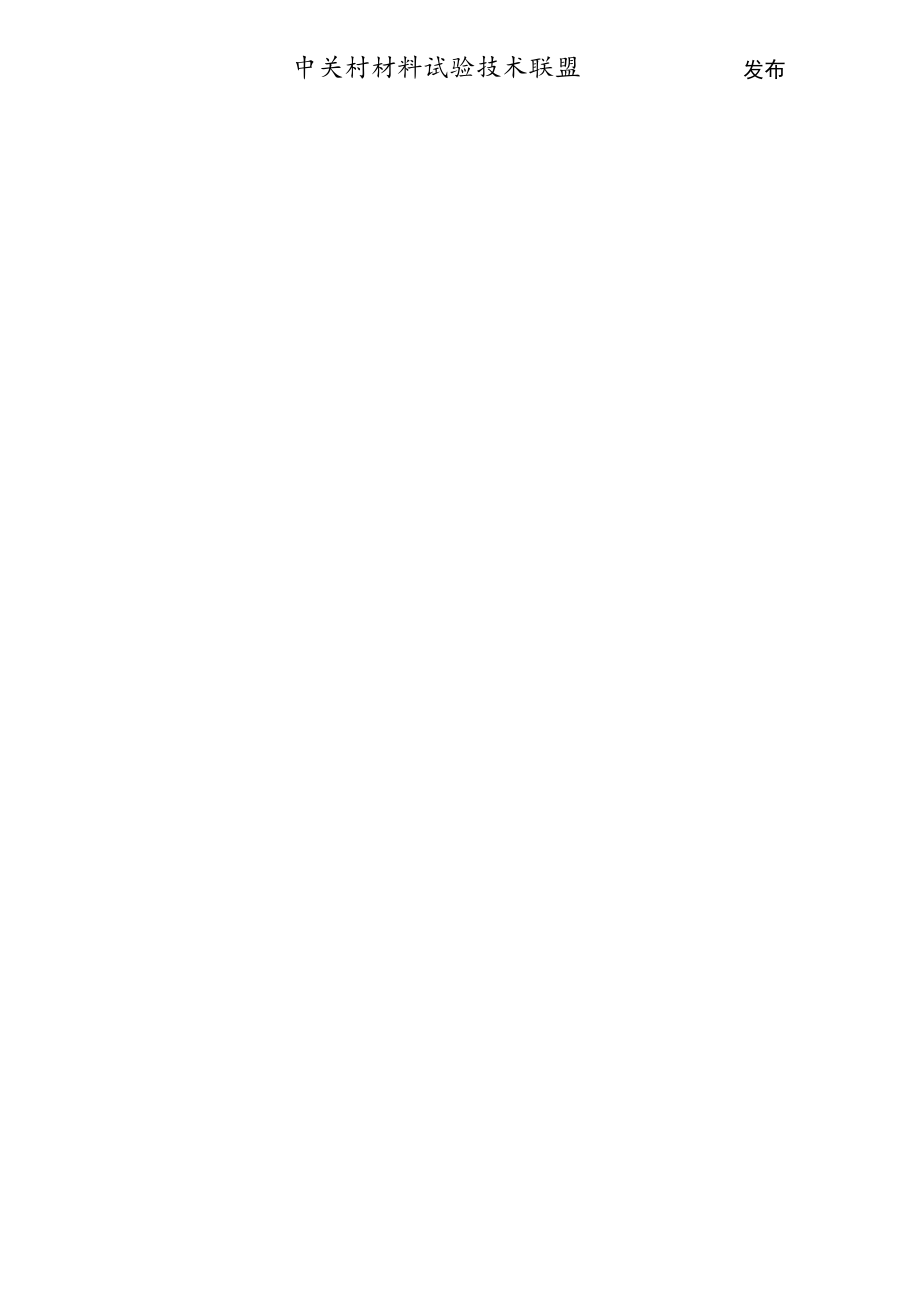

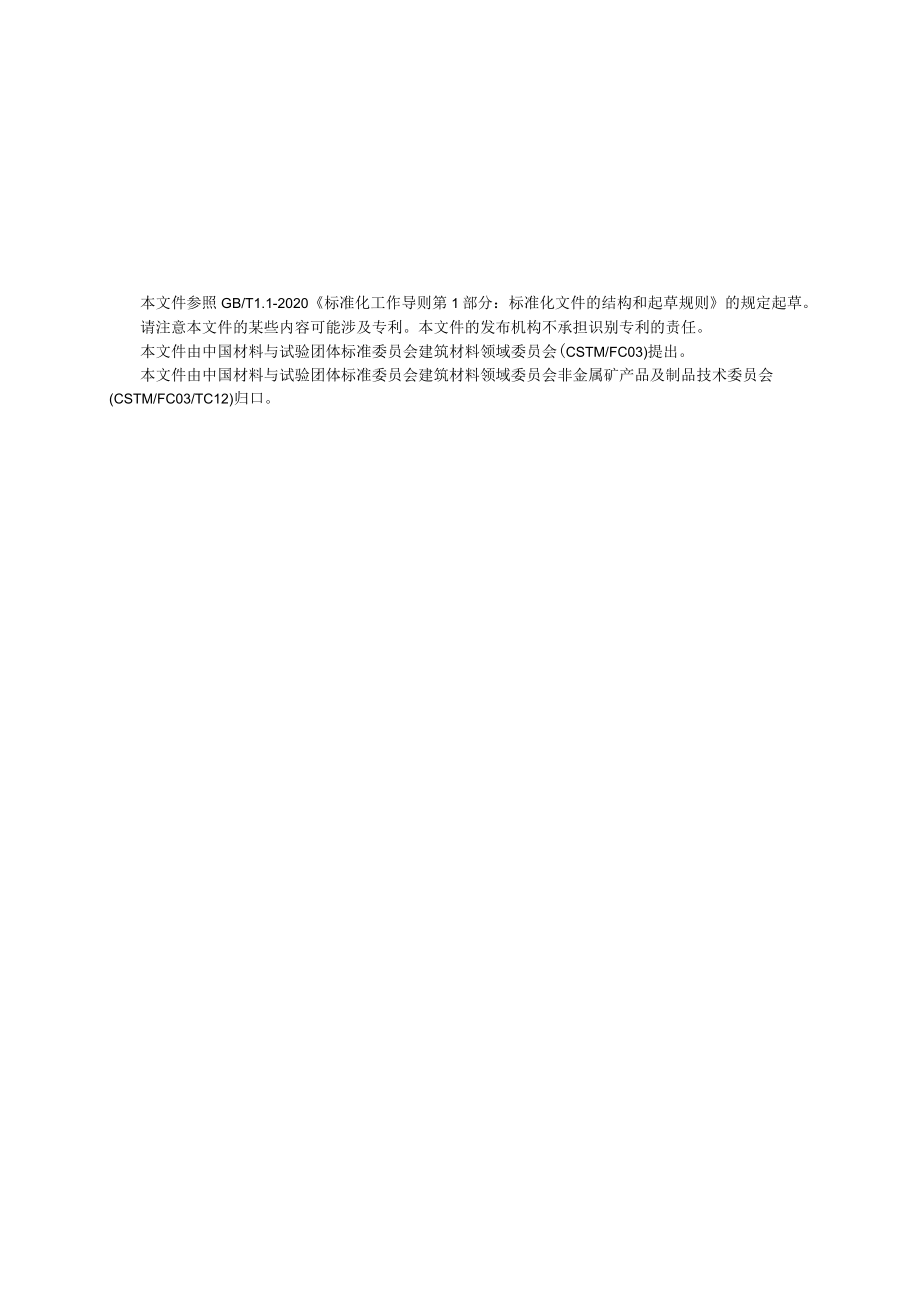

1、ICS73.080CCSQ69团体标准T/CSTMXXXXX-202X土壤调理材料用凹凸棒石Attapulgiteforsoilconditioningmaterials（征求意见稿）202X-XX-XX实施202X-XX-XX发布中关村材料试验技术联盟发布本文件参照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国材料与试验团体标准委员会建筑材料领域委员会(CSTM/FC03)提出。本文件由中国材料与试验团体标准委员会建筑材料领域委员会非金属矿产品及制品技术委员会(CST
2、M/FC03/TC12)归口。土壤调理材料用凹凸棒石1范围本文件规定了土壤调理材料用凹凸棒石的要求、试验方法、检验规则、标志、包装、运输和贮存。本文件适用于制备土壤调理材料用的凹凸棒石产品。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T6682分析实验室用水规格和试验方法GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛GB/T19587气体吸附BET法测定固定态物质比表面积NY/T19
3、78肥料汞、种、镉、铅、格含量的测定JC/T2266凹凸棒石粘土制品HG/T2843化肥产品化学分析常用标准滴定溶液、标准溶液、试剂溶液和指示剂溶液3术语和定义下列术语和定义适用于本文件3. 1土壤调理材料用凹凸棒石attapulgiteforsoiIconditioningmaterials凹凸棒石原矿经过破碎、提纯、分级加工，用于制备土壤调理材料的凹凸棒石产品。4要求4. 1外观质量无可见杂质，色泽均匀。5. 2理化性能土壤调理材料用凹凸棒石理化性能应符合表1规定。表1土壤调理材料用凹凸棒石理化性能项目指标水分/%6.00PH值7.0-8.0凹凸棒石矿物含量/%N20.00过筛率(0.07
4、5mm)285.0%比表面积/（12g）330汞（Hg）的质量分数（以元素计）/%WO.001碑（As）的质量分数（以元素计）/%0.001镉（Cd）的质量分数（以元素计）/%0.001铅（Pb）的质量分数（以元素计）/%0.001辂（Cr）的质量分数（以元素计）/%W0.0015试验方法5.1一般规定5.1.1本文件所用的水应符合GB/T6682中规定的三级水。5.1.2本文件中可用试剂、水和溶液的配制均应符合HG/T2843的规定。5.2 外观正常光照下，目测法检查。5.3 水分5.3.1方法提要试样在105温度下烘干，挥发物的质量占试样总质量百分数即水分。5.3.2仪器设备及材料5.3.
5、2.1分析天平：精度不低于0.001go5.3.2.2恒温干燥箱：调温范围为室温300C,控温精度3C。5.3.2.3称量瓶：直径约50mm,高约30mm。5.3.2.4干燥器。5.3.3测定步骤5.3.3.1称取约5.0OOg样品，精确至0.001g,放入预先恒重的称量瓶（小。）中，使试样在瓶底均匀铺开。5.3.3.2称量试样和称量瓶质量，精确至0.001g,记为m5.3.3.3将称量瓶放入105C的恒温干燥箱中，取下瓶盖，烘1.5h2h后，再将瓶盖盖上，取出，放入干燥器中冷却至室温，称量，精确至0.001go5.3.3.4反复烘干，冷却，称量，直至恒重，记为加2。5.3.4结果计算水分电按
6、公式（1）计算:ml-m2x0CP/q（1）ml-n0式中：l水分，%；ffi0称量瓶质量，单位为克（g）；叫一烘干前试样与称量瓶质量，单位为克（g）:加2烘干后试样与称量瓶质量，单位为克（g）。5.3.5结果表示以两次平行测定结果的算术平均值为最终结果，两次平行试验测定结果的相对偏差不应大于2%,否则，应重新制样测定。5.4pH值5.4.1方法提要将试样分散于一定量的水中，搅拌均匀，用酸度计测定悬浮液的酸碱度，量值以PH值表示。5.4.2仪器设备5.4.2.1酸度计：精度不低于0.1。5.4.2.2烧杯：50L,250mLo5.4.2.3天平：精度不低于0.01go5.4.2.4电动搅拌器。
7、5.4.3测定步骤称取10.0Og试样，放入25OnlL烧杯中，加IlOOmLPH为6.87.2的蒸馆水，用电动搅拌器搅拌5min,将悬浮液移入50mL烧杯中，用酸度计测定悬浮液PH值，所得结果保留一位小数。5.4.4结果表示以两次平行测定结果的算术平均值作为最终测定结果，两次平行测定结果的相对偏差不应大于2以否则，应重新测定。5.5凹凸棒石矿物含量按JC/T2266的规定执行。5.6过筛率（0.075mm）5.6.1方法提要取一定量的试样置于筛孔直径为0.075mm的标准筛中，摇动试验筛，称量筛下物质量，计算通过筛网试样质量占试样总质量的百分数。5.6.2仪器设备5.6.2.1试验筛：筛孔直
8、径为0.075mm,其筛孔和丝网偏差应符合GB/T6003.1规定。5.6.2.2羊毛刷：毛长约3cm,刷宽约5cm。5.6.2.3天平：精度不低于0.001go5.6.2.4烘箱：温度调控范围为室温300C控温精度3C。5.6.3试验步骤5.6.3.1称取在105烘箱中烘干2h的试样20.000g,精确至0.001go移入装有底盘的试验筛中，盖上筛盖，用一只手持筛往复摇动，另一只手轻轻拍打，往复摇动和拍打过程应保持近于水平。拍打速度120次min,每40次向同一方向转动60,使试样均匀分布在筛网上，直至筛分终点（筛分Imin,通过筛网的试样量不超过0.02g）o5.6.3.2用毛刷将筛底中的
9、试样仔细收集，称量，精确到0.001go5.6.4计算方法过筛率（0.075mm）按公式（2）计算：w=-oto（2）m式中：W过筛率（0.075nun）,%；n试样质量，单位为克（g）；m筛下物质量，单位为克（g）。5.6.5结果表示以两次平行测定结果的算术平均值为最终测定结果，两次平行测定的相对偏差不应大于2%。5. 7比表面积按GB/T19587的规定执行。5.8汞、神、镉铅和铭含量按NY/T1978的规定执行,6检验规则1.1 检验分类检验分出厂检验和型式检验。6. 1.1出厂检验出厂检验项目为：外观，水分、PH值、凹凸棒石矿物含量、过筛率（0.075mm）、比表面积。7. 1.2型式
10、检验型式检验项目为第4章规定的所有项目。有下列情况之一时应进行型式检验：a）新产品投产或产品定型鉴定时；b）正常生产时，每一年进行一次；c）原材料、生产工艺、设备等发生较大变化，可能影响产品质量时；d）停产一年以上，重新恢复生产时；e）出厂检验结果与上次型式检验结果有较大差异时。1.2 组批和抽样规则6 .2.1组批同一批原料、同一生产工艺、稳定连续生产的凹凸棒石，以5吨为一批次，不足5吨仍按一批计。7 .2.2抽样以袋为抽样单元，每隔nT袋(n=N20,N为本批产品总袋数，n取整数)抽取1袋，用取样器在该袋中抽取约IOOg试样。将每袋所取试样充分混匀，用堆锥四分法缩分，取其中2份，分别装入洁
11、净、干燥的容器中，1份作检验样，一份留存备查。批量在200袋以下时，适当增加每袋取样量，使总试样量不少于1kgo试样应注明取样日期、取样人、厂名、出厂批号、批量等。6. 2.3判定规则产品检验结果的全部检验项目符合第4章的要求时，判定该批产品合格。当产品检验结果的某项检验项目不符合第4章的要求时，应重新抽样，对不合格项进行复验；如复验结果符合第4章的要求时，则判定该产品合格；如复验结果仍不符合第4章的要求时，则判定该批产品不合格。7标志、包装、运输和贮存7. 1标志1.1.1 包装储运图示标志应符合GB/T191的规定。1.1.2 产品应附有产品合格证。产品合格证应包括产品名称、生产批号或生产日期、检验日期、生产厂名，并有生产企业检验部门印记。7.2 包装采用干净纸塑复合袋包装，包装密封、无破损。包装规格：(25.000.25)kg袋。7.3 运输运输过程应有防雨、防雪、防潮、防污设施，防止包装破损，不得与有毒、有害、有异味的物品混运。7.4 贮存应贮存在阴凉、清洁、通风、干燥的室内，应有防雨、防雪、防潮、防污设施，不得与有毒、有害、有异味的物品混贮。附录A（资料性）起草单位和主要起草人本文件起草单位：本文件主要起草人:
