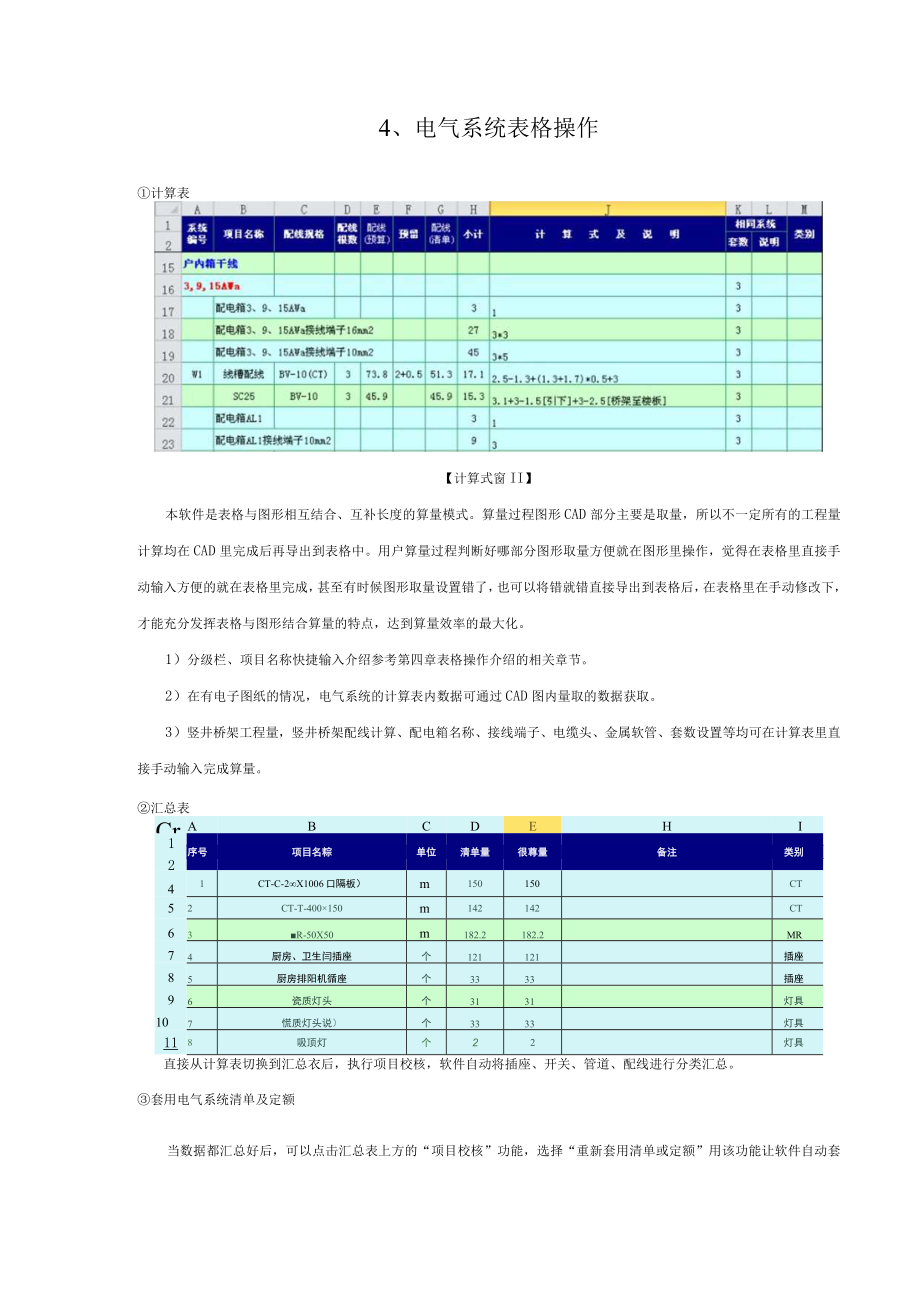

1、4、电气系统表格操作计算表【计算式窗II】本软件是表格与图形相互结合、互补长度的算量模式。算量过程图形CAD部分主要是取量,所以不一定所有的工程量计算均在CAD里完成后再导出到表格中。用户算量过程判断好哪部分图形取量方便就在图形里操作,觉得在表格里直接手动输入方便的就在表格里完成,甚至有时候图形取量设置错了,也可以将错就错直接导出到表格后,在表格里在手动修改下,才能充分发挥表格与图形结合算量的特点,达到算量效率的最大化。1)分级栏、项目名称快捷输入介绍参考第四章表格操作介绍的相关章节。2)在有电子图纸的情况,电气系统的计算表内数据可通过CAD图内量取的数据获取。3)竖井桥架工程量,竖井桥架配线

2、计算、配电箱名称、接线端子、电缆头、金属软管、套数设置等均可在计算表里直接手动输入完成算量。汇总表CrABCDEHI12序号项目名粽单位清单量很尊量备注类别41CT-C-2X1006口隔板)m150150CT52CT-T-400150m142142CT63R-50X50m182.2182.2MR74厨房、卫生闫插座个121121插座85厨房排阳机循座个3333插座96瓷质灯头个3131灯具107慌质灯头说)个3333灯具118吸顶灯个22灯具直接从计算表切换到汇总衣后,执行项目校核,软件自动将插座、开关、管道、配线进行分类汇总。套用电气系统清单及定额当数据都汇总好后,可以点击汇总表上方的“项目

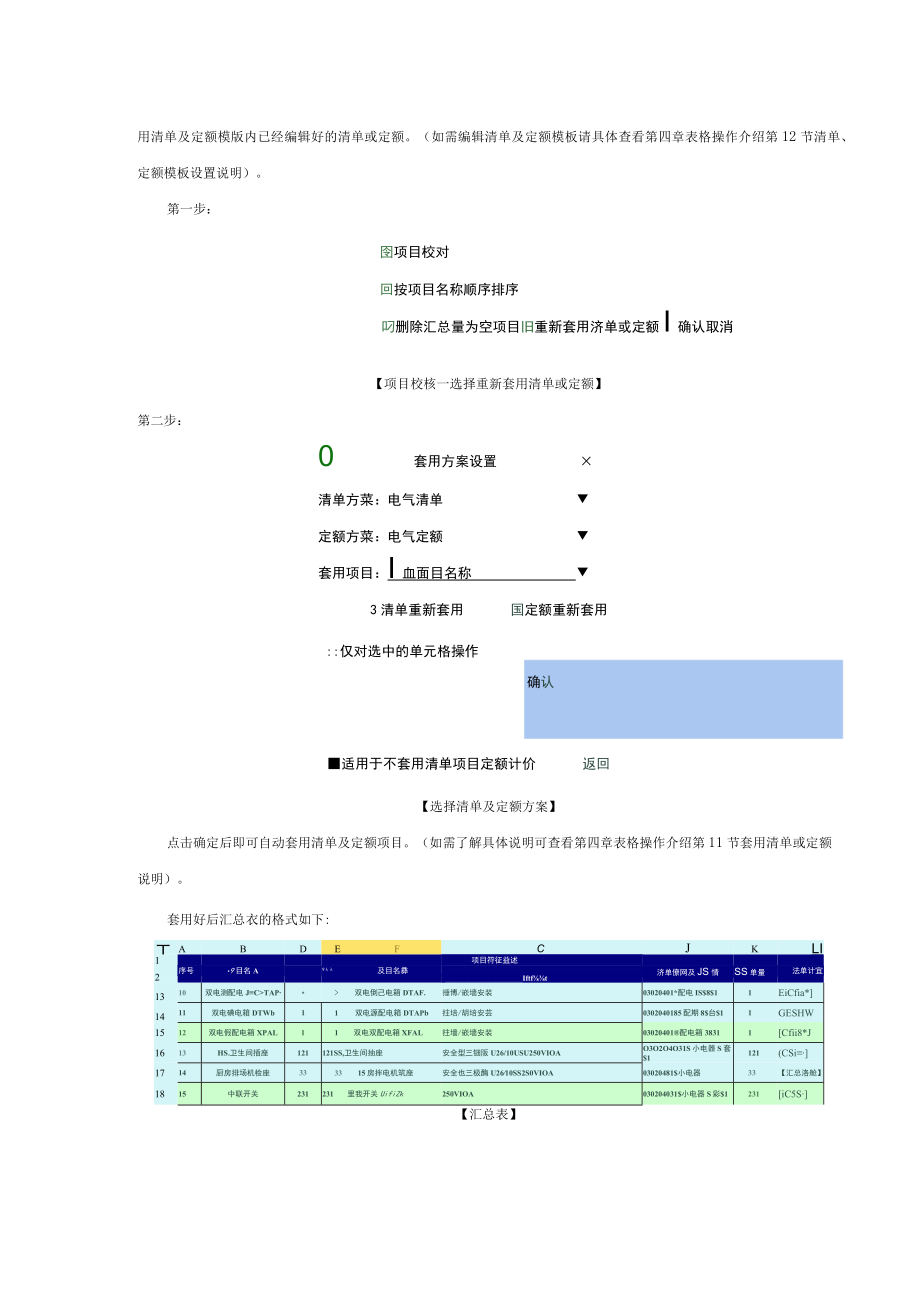

3、校核”功能,选择“重新套用清单或定额”用该功能让软件自动套用清单及定额模版内已经编辑好的清单或定额。(如需编辑清单及定额模板请具体查看第四章表格操作介绍第12节清单、定额模板设置说明)。第一步:囹项目校对回按项目名称顺序排序叼删除汇总量为空项目旧重新套用济单或定额I确认取消【项目校核一选择重新套用清单或定额】第二步:0套用方案设置清单方菜:电气清单定额方菜:电气定额套用项目:I血面目名称3清单重新套用国定额重新套用:仅对选中的单元格操作确认适用于不套用清单项目定额计价返回【选择清单及定额方案】点击确定后即可自动套用清单及定额项目。(如需了解具体说明可查看第四章表格操作介绍第11节套用清单或定额

4、说明)。套用好后汇总衣的格式如下:工ABDEFCJKLI1项目符征益述2序号9目名A9及目名彝Iftft济单僚网及JS情SS单量法单计宜1310双电测配电JCTAP双电倒己电箱DTAF.捶博/嵌墙安装03020401*配电IS$8$11EiCfia*1411双电碘电箱DTWb11双电源配电箱DTAPb拄培/胡培安芸0302040185配期8$台$11GESHW1512双电假配电箱XPALI1双电双配电箱XFAL拄墙/嵌墙安装03020401配电箱38311Cfii8*J1613HS.卫生间插座121121SS,卫生间抽座安全型三钿阪U26/10USU250VIOAO3O2O4O31S小电器S套$1121(CSi1714厨房排场机检座333315房拌电机筑座安全也三极酶U2610SS2S0VIOA03020481$小电器33【汇总洛舱】1815中联开关231231里我开关UifiZk250VIOA030204031$小电器S彩$1231iC5S【汇总表】
