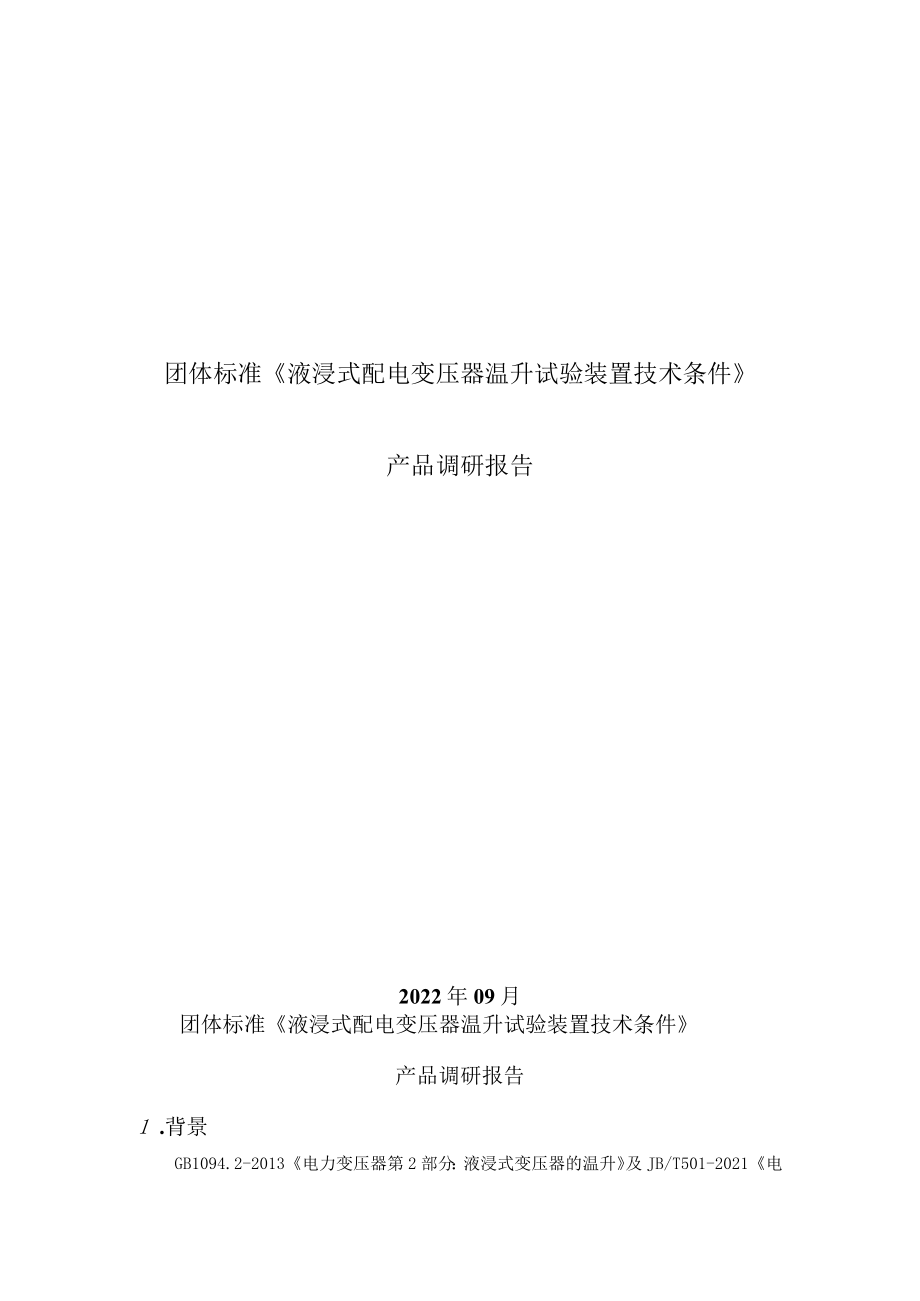

TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第1页
第1页 / 共10页

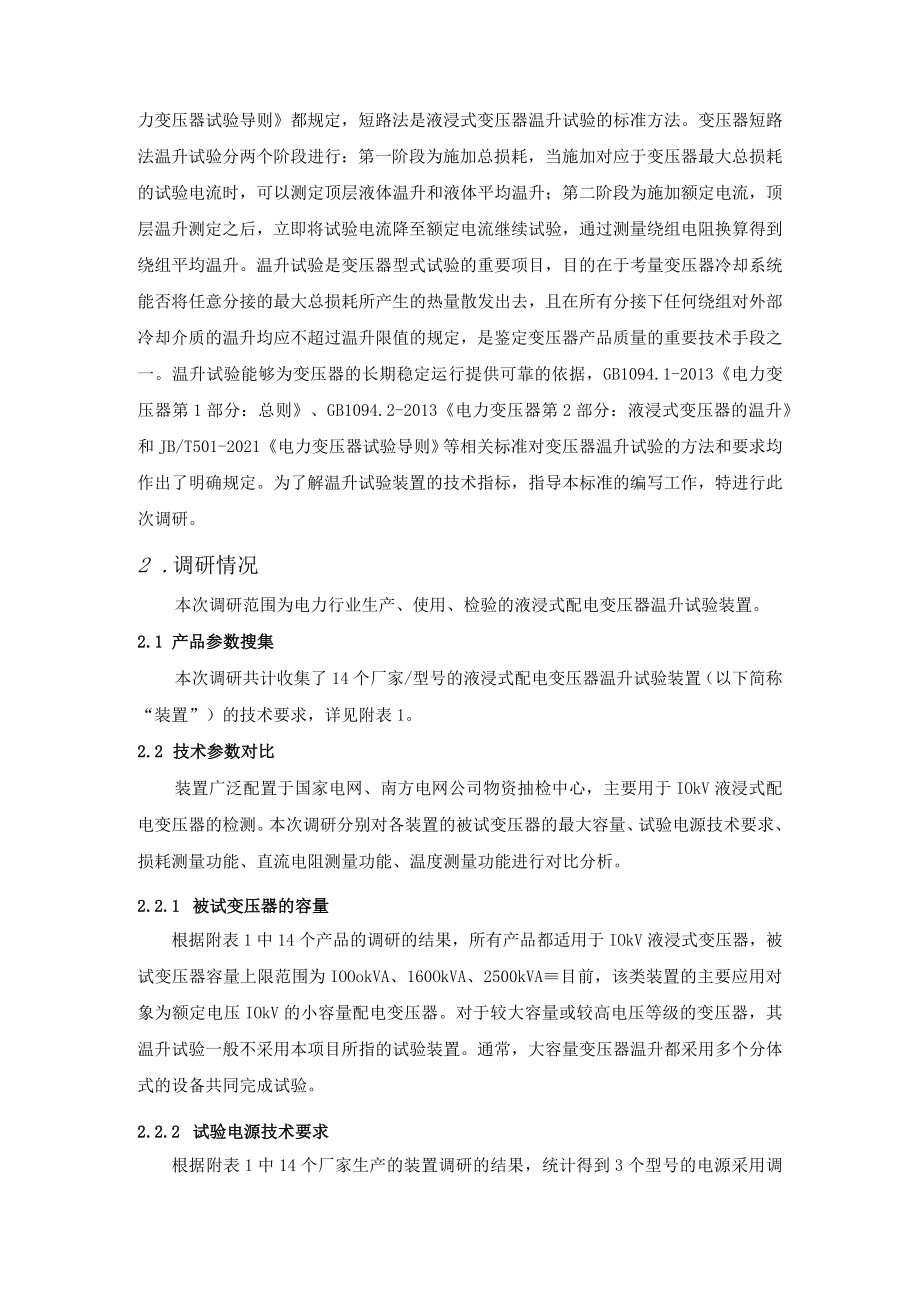

TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第2页
第2页 / 共10页
TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第3页
第3页 / 共10页
TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第4页
第4页 / 共10页
TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第5页
第5页 / 共10页
TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第6页
第6页 / 共10页
TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第7页
第7页 / 共10页
TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第8页
第8页 / 共10页
TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第9页
第9页 / 共10页
TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx》由会员分享,可在线阅读,更多相关《TCEC液浸式配电变压器温升试验装置技术条件调研报告.docx(10页珍藏版)》请在第壹文秘上搜索。

1、团体标准液浸式配电变压器温升试验装置技术条件产品调研报告2022年09月团体标准液浸式配电变压器温升试验装置技术条件产品调研报告1 .背景GB1094.2-2013电力变压器第2部分:液浸式变压器的温升及JB/T501-2021电力变压器试验导则都规定,短路法是液浸式变压器温升试验的标准方法。变压器短路法温升试验分两个阶段进行:第一阶段为施加总损耗,当施加对应于变压器最大总损耗的试验电流时,可以测定顶层液体温升和液体平均温升;第二阶段为施加额定电流,顶层温升测定之后,立即将试验电流降至额定电流继续试验,通过测量绕组电阻换算得到绕组平均温升。温升试验是变压器型式试验的重要项目,目的在于考量变压器

2、冷却系统能否将任意分接的最大总损耗所产生的热量散发出去,且在所有分接下任何绕组对外部冷却介质的温升均应不超过温升限值的规定,是鉴定变压器产品质量的重要技术手段之一。温升试验能够为变压器的长期稳定运行提供可靠的依据,GB1094.1-2013电力变压器第1部分:总则、GB1094.2-2013电力变压器第2部分:液浸式变压器的温升和JB/T501-2021电力变压器试验导则等相关标准对变压器温升试验的方法和要求均作出了明确规定。为了解温升试验装置的技术指标,指导本标准的编写工作,特进行此次调研。2 .调研情况本次调研范围为电力行业生产、使用、检验的液浸式配电变压器温升试验装置。2.1 产品参数搜

3、集本次调研共计收集了14个厂家/型号的液浸式配电变压器温升试验装置(以下简称“装置”)的技术要求,详见附表1。2.2 技术参数对比装置广泛配置于国家电网、南方电网公司物资抽检中心,主要用于IOkV液浸式配电变压器的检测。本次调研分别对各装置的被试变压器的最大容量、试验电源技术要求、损耗测量功能、直流电阻测量功能、温度测量功能进行对比分析。2.2.1 被试变压器的容量根据附表1中14个产品的调研的结果,所有产品都适用于IOkV液浸式变压器,被试变压器容量上限范围为IOOokVA、160OkVA、2500kVA目前,该类装置的主要应用对象为额定电压IOkV的小容量配电变压器。对于较大容量或较高电压

4、等级的变压器,其温升试验一般不采用本项目所指的试验装置。通常,大容量变压器温升都采用多个分体式的设备共同完成试验。2.2.2 试验电源技术要求根据附表1中14个厂家生产的装置调研的结果,统计得到3个型号的电源采用调压器作为升压装置,而11个型号的设备采用开关电源作为升压装置。调研情况也显示,同一个制造商也会同时具备采用开关电源及调压器的不同型号产品,因此,本标准对于试验电源的要求应综合考虑调压器和开关电源的两种情况。试验电源容量对装置的设计、制造、成本控制非常关键。太大的容量会导致成本的浪费,而过低的容量或导致变压器温升试验无法正常完成。因此,工作组对各类装置的试验电源容量进行了充分调研。结合

5、被试液浸式变压器的容量,本标准推荐了2500kVA、IOOOkVA、630kVA多个容量的试验电源。上述容量条件可以完成绝大部分配网物资检测中心变压器样品的温升试验,且一体化的试验装置更适合上述容量的试验场景。对更大容量的变压器,该装置应用极少,若需要定制,其试验电源容量建议由制造厂与用户双方协商确定。当被试变压器容量不同时,可选择不同容量的试验电源,试验电源可根据短路损耗试验的要求的容量及变压器额定电压、电流配置。JB/T501-2021电力变压器试验导则要求,装置在额定工作条件下连续运行3h。该连续运行时间主要参考了IIOkV及以上电压等级的大型变压器温升试验。从调研结果情况,13个型号的

6、产品都能满足连续运行的时间要求,且都超过IOh,这是由于小型变压器内部绝缘介质温升稳定时间较大型变压器时间更长造成的。因此本项目要求连续运行时间不低于IOho223损耗测量功能装置的损耗测量功能主要参考了变压器空负载损耗测试仪通用技术条件的测量要求。从调研结果看,全部装置都满足JB/T501-2021电力变压器试验导则条款3.17.2要求的功率测量准确度不低于0.5级的要求。装置的电压、电流测量范围与被测变压器的一二次测电压、电流相匹配。当测量范围无法覆盖试验要求时,也可通过外接互感器进行测量。对于被测配电变压器,其负载损耗测量的功率因数普遍在0.2至0.6之间。因此,大部分装置都要求功率因数

7、在0.2时,可以准确测量被测配电变压器损耗。2.2.4 直流电阻测量功能装置的损耗测量功能主要参考了变压器直流电阻测试仪通用技术条件的测量要求。从调研结果看,全部装置都满足JB501-2021电力变压器试验导则条款3.17.2要求的准确度不低于0.2级的要求。根据对配电变压器直流电阻试验结果统计,变压器的直流电阻一般不会超过20Q。2.2.5 温度测量功能从调研结果看,全部装置的温度测量功能都满足JB/T501-2021电力变压器试验导则条款3.17.2要求的最大允许误差不低于0.5C的要求。根据对配电变压器温升试验结果统计,测量范围在0至150C能覆盖全部的现场工况。3 .其他要求根据调研情

8、况,除了基本测量功能外,具备以下功能是装置完成温升试验及过程数据计算、记录的必要功能:(1)对变压器高低压绕组同时测量直流电阻功能,并自动进行温度换算。该功能可在试验时测量变压器直流电阻,并及时代入分析系统,进行损耗的计算;(2)按照GB1094.2要求自动计算温升值,并绘制温升曲线。该功能方便现场试验人员记录温升试验过程数据,提升工作自动化水平;(3)自动判断温度稳定功能。当温度稳定后,装置才能进行试验数据记录。4 .调研结论结合装置调研情况,综合产品使用和检验要求,确定了装置的检测对象、电源容量、测量范围及误差要求、连续工作性能等相关参数,调研结论如下:(I)检测对象:本项目主要适用于IO

9、kV液浸式配电变压器的检测。目前,适用于35kV的配电变压器检测的装置比较少。35kV与IOkV相比,其原理类似,仅试验电源要求不同。对于较大容量或较高电压等级的变压器,其温升试验一般不采用本项目所指的试验装置。通常,大容量变压器温升都采用多个分体式的设备共同完成试验。(2)电源容量:本标准推荐了250OkVA、I(X)OkVA、63OkVA多个容量的试验电源。上述容量条件可以完成绝大部分配网物资检测中心配电变压器样品的温升试验,且一体化的试验装置更适合上述容量的试验场景。对更大容量的变压器,该装置应用极少,若需要定制,其试验电源容量建议由制造厂与用户双方协商确定。为了完成试验全部的温升试验过

10、程,要求装置连续运行时间不低于IOho(3)负载测量模块、温度测量模块、直流电阻测量模块的测量范围及误差要求:主要参考JB/T501-2021电力变压器试验导则条款3.17.2,及变压器空负载损耗测试仪通用技术条件、变压器直流电阻测试仪通用技术条件等标准确定。附表L液浸式配电变压器温升试验装置技术参数调研表序号产品型号/制造厂被试题变压器信息试电源损耗测找功能直流电阻测量温度测量等级(kV)量大容量(kVA)升压原理额定电压(V)额定电流(A)额定容量(kVA)设计连续工作时间Oh)电压测量范围电压测量准确度/最大允许误差电流流量范围电流流量准确度/最大允许误差电压互感器准确度(如有)电流互感

11、器准确度(如有)功率能量,大允许误差/准确度等级功率因数范围电流输出范围电阻潴量范围允许误差/准确度等级温度费量范围最大允许误差/准确度等级1KSPDB-I0/上海思创电器设备有限公司101600变频电源450V(900V)两档57.7A(28.8A)45kVA(外加无功补偿IOOkVA)224hIOV-IOOOV(0.05%量程+0.05%读数)0.01A-IOOA(0.05+0.05%读数)无无+(0.050.05%读数)0.01-15A+2OA两路10020k+(0.2%读数+1)(-100-400)r+0.2%ES2SX16/上海思创电器设备有限公司10I6调压器8503450kVA(

12、外加无功补偿lkVA)力24h3OV1OOOV土0.2%0.05AIOOA0.2%无无(0.2%-0.5%)0.2cosl0.015-15A+2OA两路100-20k(0.2%读数+l)0-200)1C0.2%ES3SX16/上海思创电器设备有限公司10I6变频电源450V(900V)两档385A(19.3A)30kVA(外加无功补24h30V-IOOOV土0.2%0.05A-IOOA0.2%无无(0.2%-0.5%)0.2s0.01515A+2OA两路100-20k(0.2%读数+l)241130V“000V0.2%0.20OA0.2%无无(0.2%0.5%)0.2sl0.015-15A+2OA两路IOO-20k(0.2%读数+l)(-100400)V0.2%ES5T1ZW海思创电器设备有限公司IO2500变频电;原450V900V)两档57.7A(28.8A)45kVA(外加无功补偿lkVA)24h15V-I(XX)V(0.1%量程+0.1%读数)0.5A-40A(0.1%量程+0.1%读数无0.02级(200A/5A/1A)(0.1%量程+0.i%读数0.01-15A+2OA两路100H-20k(0.2%读数+l)(-100-400)tC0.2%ES6PDB-IO/上海思创电器设备IO250
