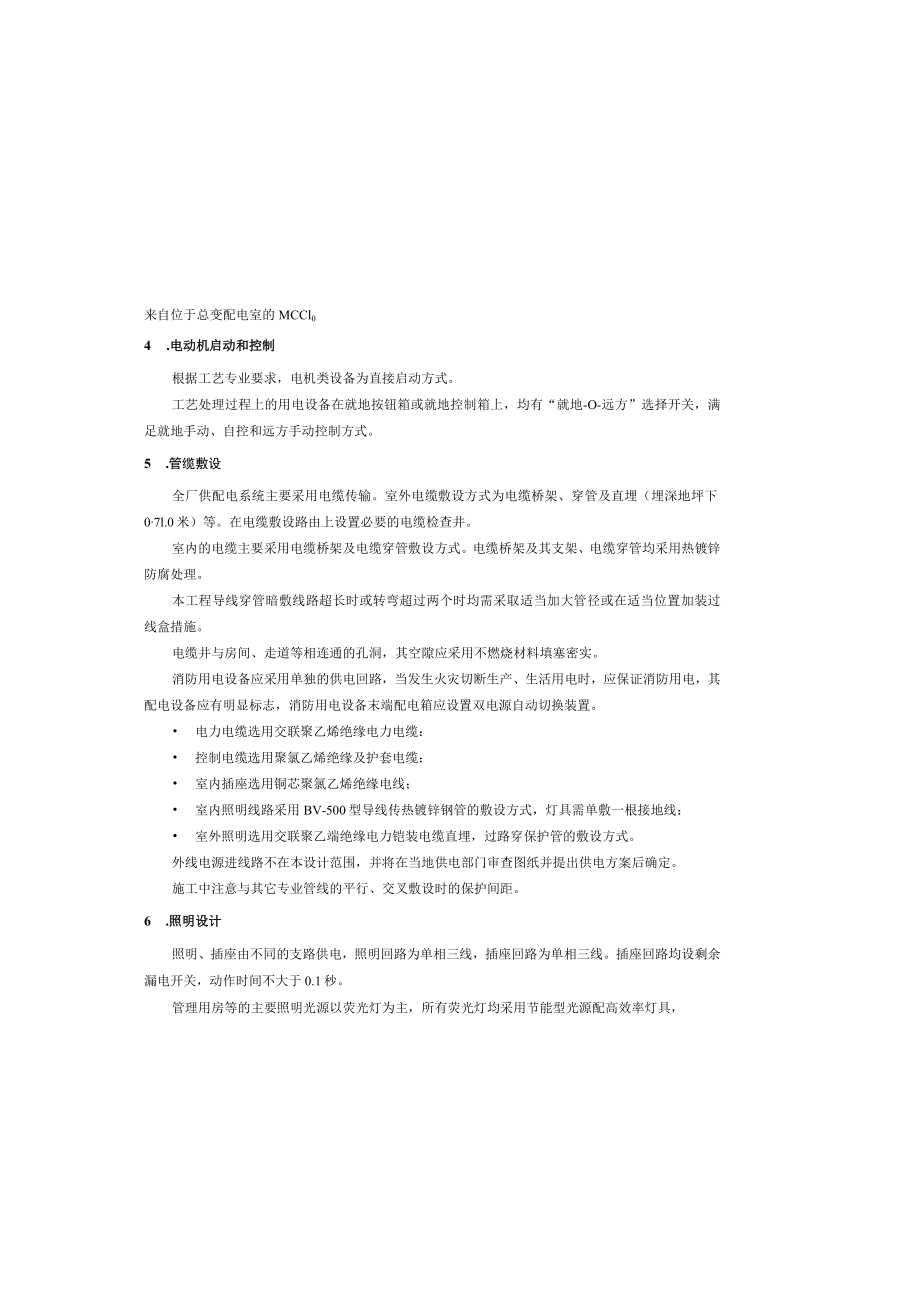

nkh 第一册 设计说明_dq_20150907.docx_第1页
第1页 / 共4页
nkh 第一册 设计说明_dq_20150907.docx_第2页
第2页 / 共4页
nkh 第一册 设计说明_dq_20150907.docx_第3页
第3页 / 共4页
nkh 第一册 设计说明_dq_20150907.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《nkh 第一册 设计说明_dq_20150907.docx》由会员分享,可在线阅读,更多相关《nkh 第一册 设计说明_dq_20150907.docx(4页珍藏版)》请在第壹文秘上搜索。

1、来自位于总变配电室的MCCl04 .电动机启动和控制根据工艺专业要求,电机类设备为直接启动方式。工艺处理过程上的用电设备在就地按钮箱或就地控制箱上,均有“就地-O-远方”选择开关,满足就地手动、自控和远方手动控制方式。5 .管缆敷设全厂供配电系统主要采用电缆传输。室外电缆敷设方式为电缆桥架、穿管及直埋(埋深地坪下07l.0米)等。在电缆敷设路由上设置必要的电缆检查井。室内的电缆主要采用电缆桥架及电缆穿管敷设方式。电缆桥架及其支架、电缆穿管均采用热镀锌防腐处理。本工程导线穿管暗敷线路超长时或转弯超过两个时均需采取适当加大管径或在适当位置加装过线盒措施。电缆井与房间、走道等相连通的孔洞,其空隙应采

2、用不燃烧材料填塞密实。消防用电设备应采用单独的供电回路,当发生火灾切断生产、生活用电时,应保证消防用电,其配电设备应有明显标志,消防用电设备末端配电箱应设置双电源自动切换装置。 电力电缆选用交联聚乙烯绝缘电力电缆: 控制电缆选用聚氯乙烯绝缘及护套电缆: 室内插座选用铜芯聚氯乙烯绝缘电线; 室内照明线路采用BV-500型导线传热镀锌钢管的敷设方式,灯具需单敷一根接地线: 室外照明选用交联聚乙端绝缘电力铠装电缆直埋,过路穿保护管的敷设方式。外线电源进线路不在本设计范围,并将在当地供电部门审查图纸并提出供电方案后确定。施工中注意与其它专业管线的平行、交叉敷设时的保护间距。6 .照明设计照明、插座由不

3、同的支路供电,照明回路为单相三线,插座回路为单相三线。插座回路均设剩余漏电开关,动作时间不大于0.1秒。管理用房等的主要照明光源以荧光灯为主,所有荧光灯均采用节能型光源配高效率灯具,南宁市竹排江上游植物园段(那考河)流域治理PPP项目工程再生水厂厂区、管理用房及总变配电室等电气设计1 .设计概况和设计范围本工程的电气设计按照5万吨/日处理规模考虑。本册设计包括厂区电气布置、厂区照明、厂区管缆敷设:管理用房及总配电室的动力配电系统、照明配电系统、防宙及接地保护、弱电部分包括:火灾自动报警、电话及网络系统、有线电视系统等设计。有特殊设备的场所(例如:化验室等),本设计仅预留配电箱并注明用电量,由相

4、关设备厂商进行二次深化设计。2 .设计依据外壳防护等级(IP代码)(GB4208-2008)建筑照明设计标准(GB50034-2013)供配电系统设计规范(GB50052-2009)20kV及以下变电所设计规范(GB50053-2013)低压配电设计规范(GB5OO54-2O11)通用用电设备配电设计规范(GB50055-20U)建筑物防雷设计规范(GB50057-2010)3HOkV高压配电装置设计规范(GB50060-2008)电力装置的继电保护和自动装置设计规范(GB/T50062-2008)有线电视系统工程技术规范(GB50200-94)电力工程电缆设计规范(GB50217-2007)

5、综合布线系统工程设计规范(GB50311-2007)火灾自动报警系统设计规范(GB50116-2013)工艺、建筑等相关专业提供的设计条件。3 .供配电供电电源主要采用AC380V/220V供电。全厂设一座总变配电室,三座配电室。总变配电室由厂外引两回IOkV电源,经过变压成OMkV电源为全厂用电。管理用房电源线系统采用综合布线方式,以满足用户电话通讯和拨入互联网的需求。电话、网络总进线管预留钢管,网络布线干线采用光缆300x100金属线槽敷设,支线采用超5类非屏蔽4对对绞线,穿焊接钢管敷设。本系统所有配套设备,各种元件,配线架及接线箱均有承包厂商成套供货并负责安装调试。9 .电视系统设置有线

6、电视系统所有电视节目,电视总进线管预留SC40+SC40钢管,线路采用SYWV-75-4P,干线采用金属线槽方式敷设,支线采用穿焊接钢管敷设。所有配套设备各种元件及分配分支箱内元件均由承包厂商长成套货并负责安装调试。10 .其它凡与施工有关而又未作说明之处,参见建筑电气安装工程图集施工。施工时应注意各个专业之间的协调配合。施工及验收需满足国家及当地相关规范的要求。专业负责人编制人审核人审定人专业负责人编制人审核人审定人专业负责人编制人审核人审定人专业负责人编制人审核人审定人专业负责人编制人审核人审定人并采用电子镇流器,功率因数不低于0.9,普通照明由装修单位完成。开关、插座和照明灯具靠近可燃物

7、时,应采取隔热。散热等防火措施。主要灯具采用防腐高效及节能光源。选用的荧光灯、气体放电灯、节能灯均配有电子镇流器或节能电感镇流器加电容补偿。功率因数20.9。照明采用高效光源和高效节能灯具,采用合理的灯具安装方式及照明控制方式,荧光灯选用T8细管径直管型三基色荧光灯,显色指数大于80;采用电子镇流器,镇流器应符合该产品的国家能效标准,荧光灯功率因数20.9。照明及插座线路采用BV型聚乙烯绝缘电线穿硬PvC阻燃管暗敷设,均为单相三线,带一根PE线。厂区照明采用3米杆沿单侧布置方式,光源为60W节能灯。照明箱设在中心控制室。照明设计完全满足国家的节能要求(详见图纸中的照明节能表)。7 .防雷接地本

8、册设计中建筑物根据有关设计规范并经计算按照三级防雷设计。屋顶设置。10圆钢接闪带,通过引下线(利用结构中2根。16及以上的钢筋)与接地系统联结。全厂低压配电系统接地采用TN-C-S系统。所有的电气设备及金属构件均做接地保护。接地电阻要求1欧姆,并做等电位联结。建构筑物利用基础钢筋做接地体,用基础圈梁中直径216mm的水平及垂直钢筋各两根与所有相交钢筋焊接,室内外预留接地线,埋深地下1米。接地电阻Wl欧姆,如不满足要补打接地极。室内外所有用电设备金属外壳、电缆桥架及电缆保护管均需用热镀锌扁钢与接地网连接。电缆桥架通长加及接地线并有两处以上的接地。设置总等电位联结,总等电位板由紫铜板制成,将建筑物金属体、金属装置、建筑物内系统、进出建筑物的金属管线等与接地系统做等电位联结、并满足间隔距离要求。厂区照明采用TT系统,在控制箱内设置带漏电(15OmA)保护的开关。防雷与接地的详细做法详见05D系列建筑标准设计图集05D10o8 .综合布线系统为今后上网发展需耍,设计中包括电话和计算机网络系统设计,设网络、电话配线架,布
