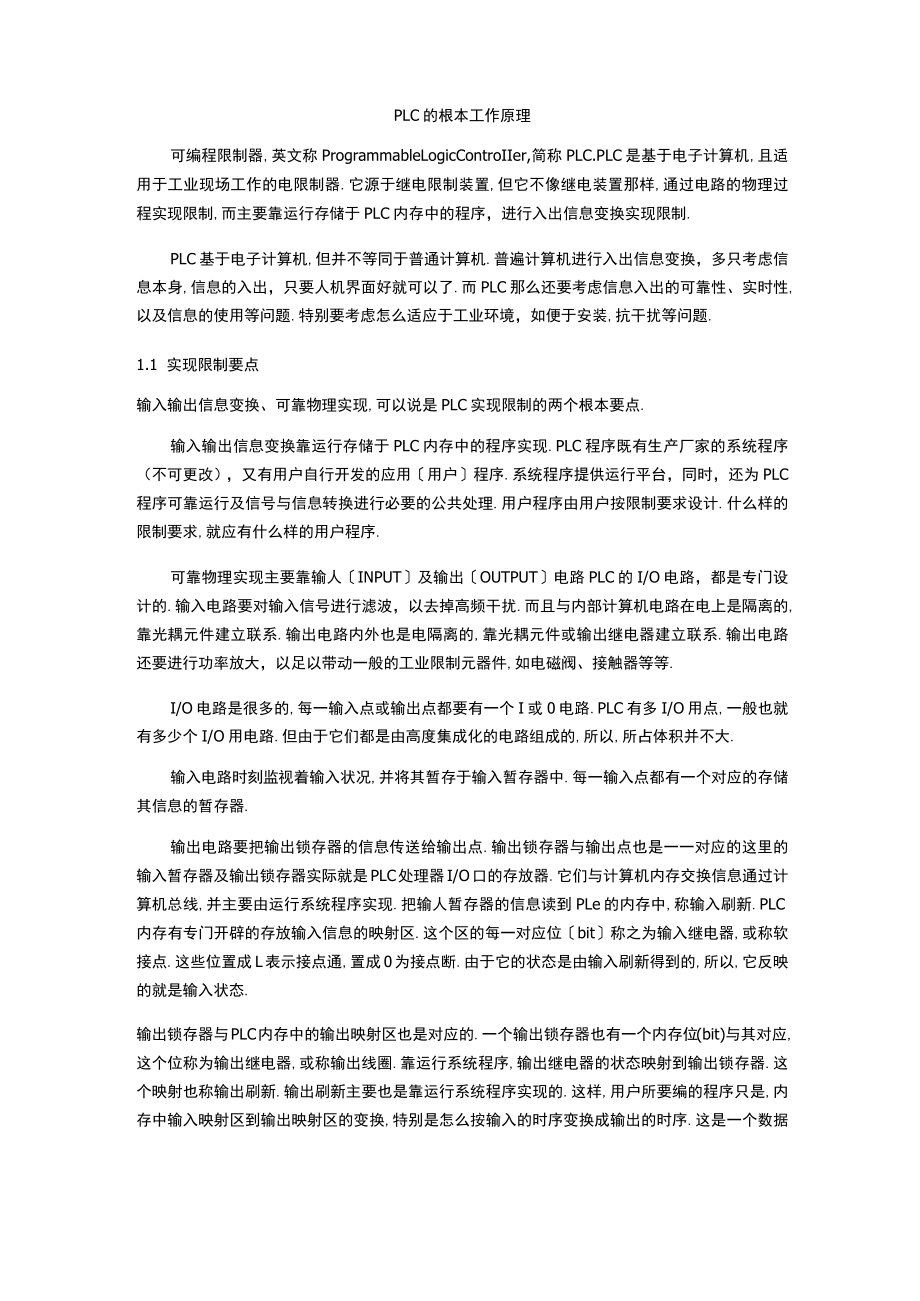

1、PLC的根本工作原理可编程限制器,英文称ProgrammableLogicControIIer,简称PLC.PLC是基于电子计算机,且适用于工业现场工作的电限制器.它源于继电限制装置,但它不像继电装置那样,通过电路的物理过程实现限制,而主要靠运行存储于PLC内存中的程序，进行入出信息变换实现限制.PLC基于电子计算机,但并不等同于普通计算机.普遍计算机进行入出信息变换，多只考虑信息本身,信息的入出，只要人机界面好就可以了.而PLC那么还要考虑信息入出的可靠性、实时性,以及信息的使用等问题.特别要考虑怎么适应于工业环境，如便于安装,抗干扰等问题.1.1 实现限制要点输入输出信息变换、可靠物理实现
2、,可以说是PLC实现限制的两个根本要点.输入输出信息变换靠运行存储于PLC内存中的程序实现.PLC程序既有生产厂家的系统程序（不可更改），又有用户自行开发的应用用户程序.系统程序提供运行平台，同时，还为PLC程序可靠运行及信号与信息转换进行必要的公共处理.用户程序由用户按限制要求设计.什么样的限制要求,就应有什么样的用户程序.可靠物理实现主要靠输人INPUT及输出OUTPUT电路PLC的I/O电路，都是专门设计的.输入电路要对输入信号进行滤波，以去掉高频干扰.而且与内部计算机电路在电上是隔离的,靠光耦元件建立联系.输出电路内外也是电隔离的,靠光耦元件或输出继电器建立联系.输出电路还要进行功率放
3、大，以足以带动一般的工业限制元器件,如电磁阀、接触器等等.I/O电路是很多的,每一输入点或输出点都要有一个I或0电路.PLC有多I/O用点,一般也就有多少个I/O用电路.但由于它们都是由高度集成化的电路组成的,所以,所占体积并不大.输入电路时刻监视着输入状况,并将其暂存于输入暂存器中.每一输入点都有一个对应的存储其信息的暂存器.输出电路要把输出锁存器的信息传送给输出点.输出锁存器与输出点也是一一对应的这里的输入暂存器及输出锁存器实际就是PLC处理器I/O口的存放器.它们与计算机内存交换信息通过计算机总线,并主要由运行系统程序实现.把输人暂存器的信息读到PLe的内存中,称输入刷新.PLC内存有专
4、门开辟的存放输入信息的映射区.这个区的每一对应位bit称之为输入继电器,或称软接点.这些位置成L表示接点通,置成0为接点断.由于它的状态是由输入刷新得到的,所以,它反映的就是输入状态.输出锁存器与PLC内存中的输出映射区也是对应的.一个输出锁存器也有一个内存位(bit)与其对应,这个位称为输出继电器,或称输出线圈.靠运行系统程序,输出继电器的状态映射到输出锁存器.这个映射也称输出刷新.输出刷新主要也是靠运行系统程序实现的.这样,用户所要编的程序只是,内存中输入映射区到输出映射区的变换,特别是怎么按输入的时序变换成输出的时序.这是一个数据及逻辑处理问题.由于PLC有强大的指令系统,编写出满足这个

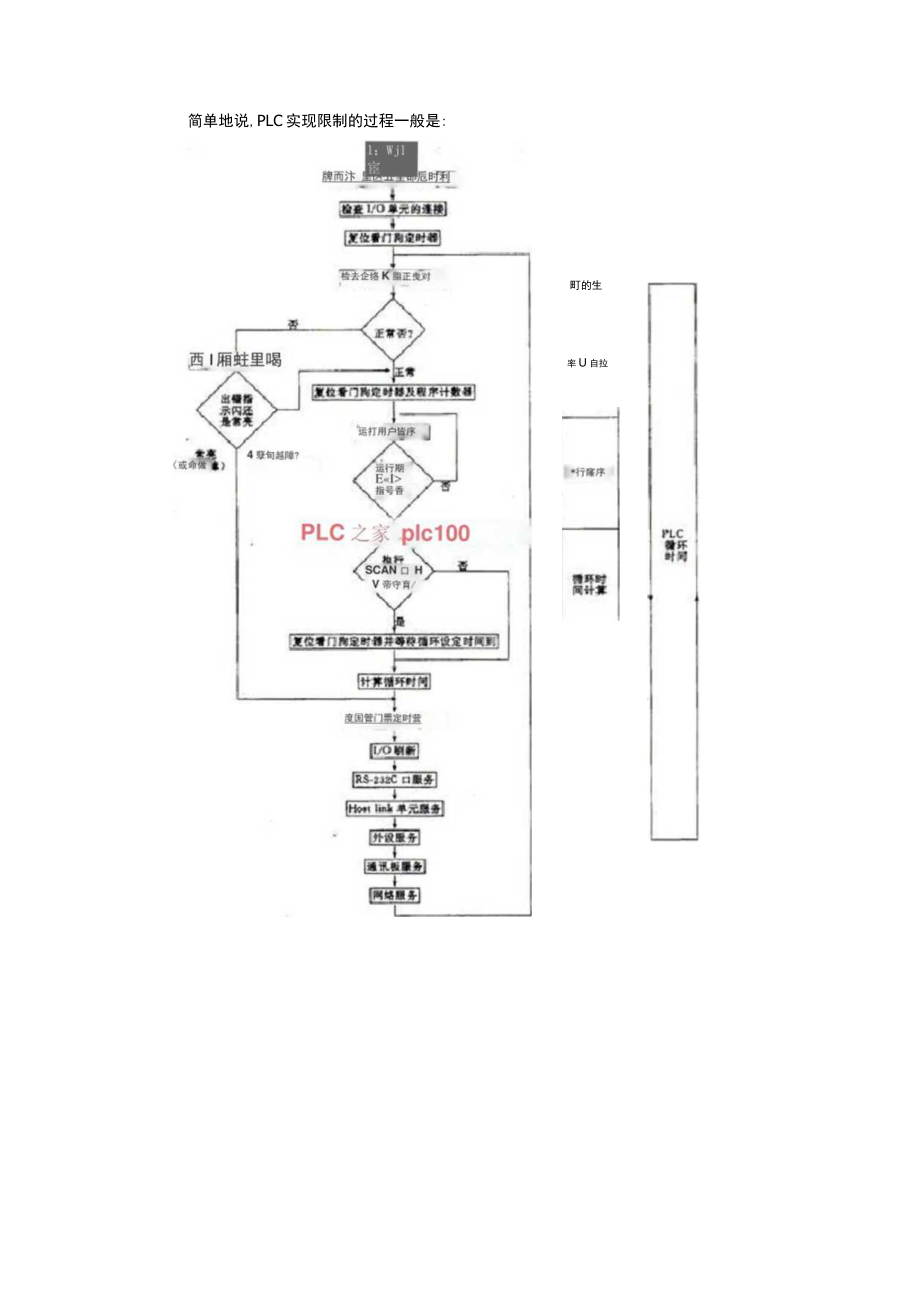

5、要求的程序是完全可能的,而且也是较为容易的.1.2 实现限制过程简单地说,PLC实现限制的过程一般是:町的生率U自拉虐安im隼元瓯可追随近藤方月科留假*图LlPLC典型开机流程输入刷新一再运行用户程序一再输出刷新一再输入刷新-再运行用户程序一再输出刷新永不停止地循环反复地进行着.图1.1所示的流程图反映的就是上述过程.它也反映了信息的时间关系.有了上述过程,用PLC实现限制显然是可能的.由于：有了输入刷新,可把输入电路监控得到的输入信息存入PLC的输入映射区；经运行用户程序,输出映射区将得到变换后的信息；再经输出刷新,输出锁存器将反映输出映射区的状态,并通过输出电路产生相应的输出.又由于这个过
6、程是永不停止地循环反复地进行着,所以,输出总是反映输入的变化的.只是响应的时间上,略有滞后.当然,这个滞后不宜太大，否那么,所实现的限制不那么及时,也就失去限制的意义.为此,PLC的工作速度要快.速度快、执行指令时间短,是PLC实现限制的根底.事实上,它的速度是很快的,执行一条指令,多的几微秒、几十微秒,少的才零点几，或零点零几微秒.而且这个速度还在不断提升中.图1所示的过程是简化的过程,实际的PLC工作过程还要复杂些.除了I/O刷新及运行用户程序,还要做些公共处理工作.公共处理工作有：循环时间监控、外设效劳及通讯处理等.监控循环时间的目的是防止“死循环”,防止程序不能反复不断地重复执行.方法
7、是用”看门狗”(WatChingdOg).只要循环超时,它可报警,或作相应处理.外设效劳是让PLC可接受编程器对它的操作,或通过接口向输出设备如打印机输出数据.通讯处理是实现PLC与PLC或PLC与计算机,或PLC与其它工业限制装置或智能部件间信息交换的.这也是增强PLC限制水平的需要.也就是说,实际的PLe工作过程总是：公共处理T/0刷新-运行用户程序-再公共处理反复不停地重复着.1.3 可编程限制器实现限制的方式用这种不断地重复运行程序实现限制称扫描方式.是用计算机进行实时限制的一种方式.此外,计算机用于限制还有中断方式.在中断方式下,需处理的限制先申请中断,被响应后正运行的程序停止运行,
