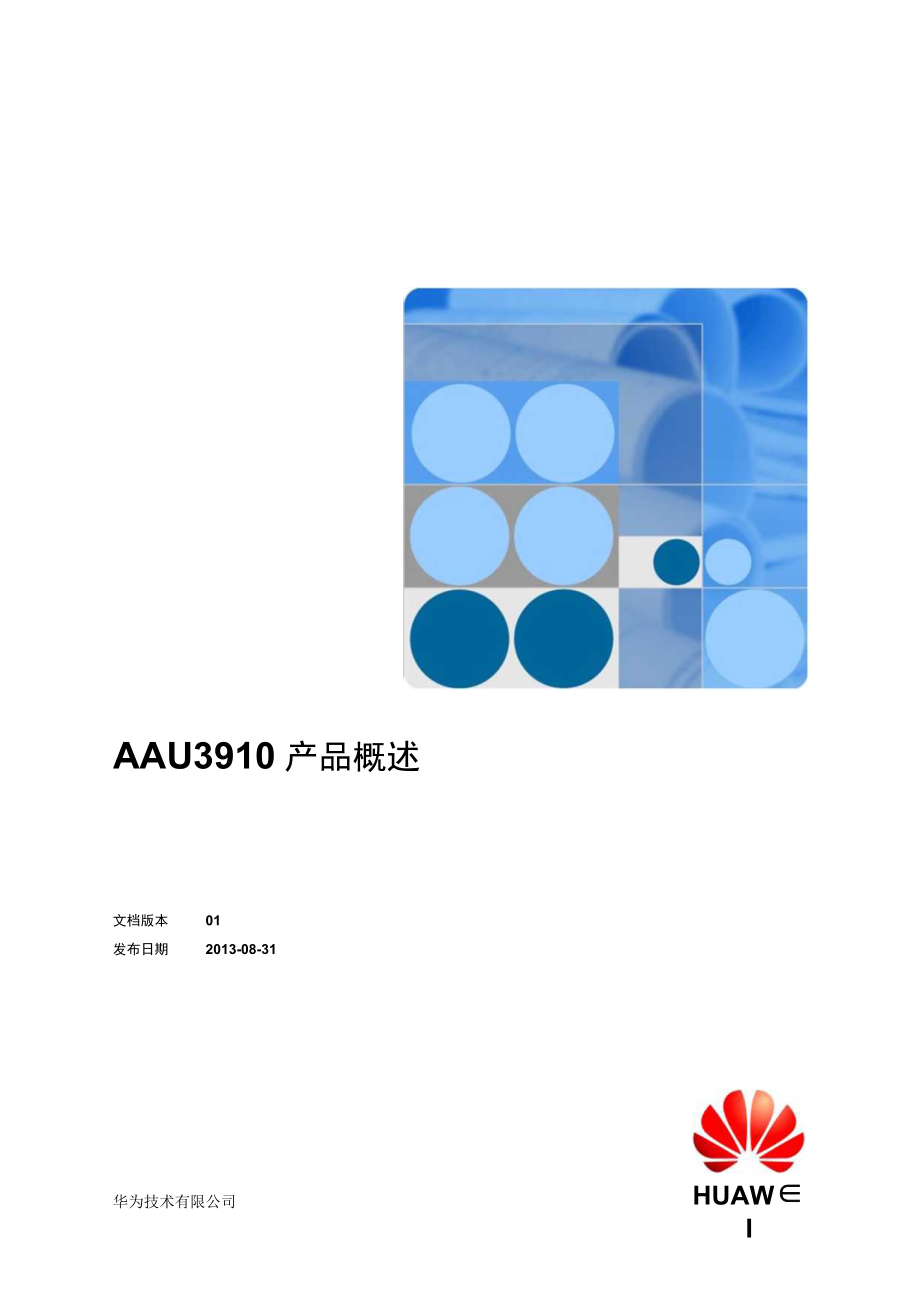

TD-LTE AAU3910 产品概述.docx_第1页
第1页 / 共10页

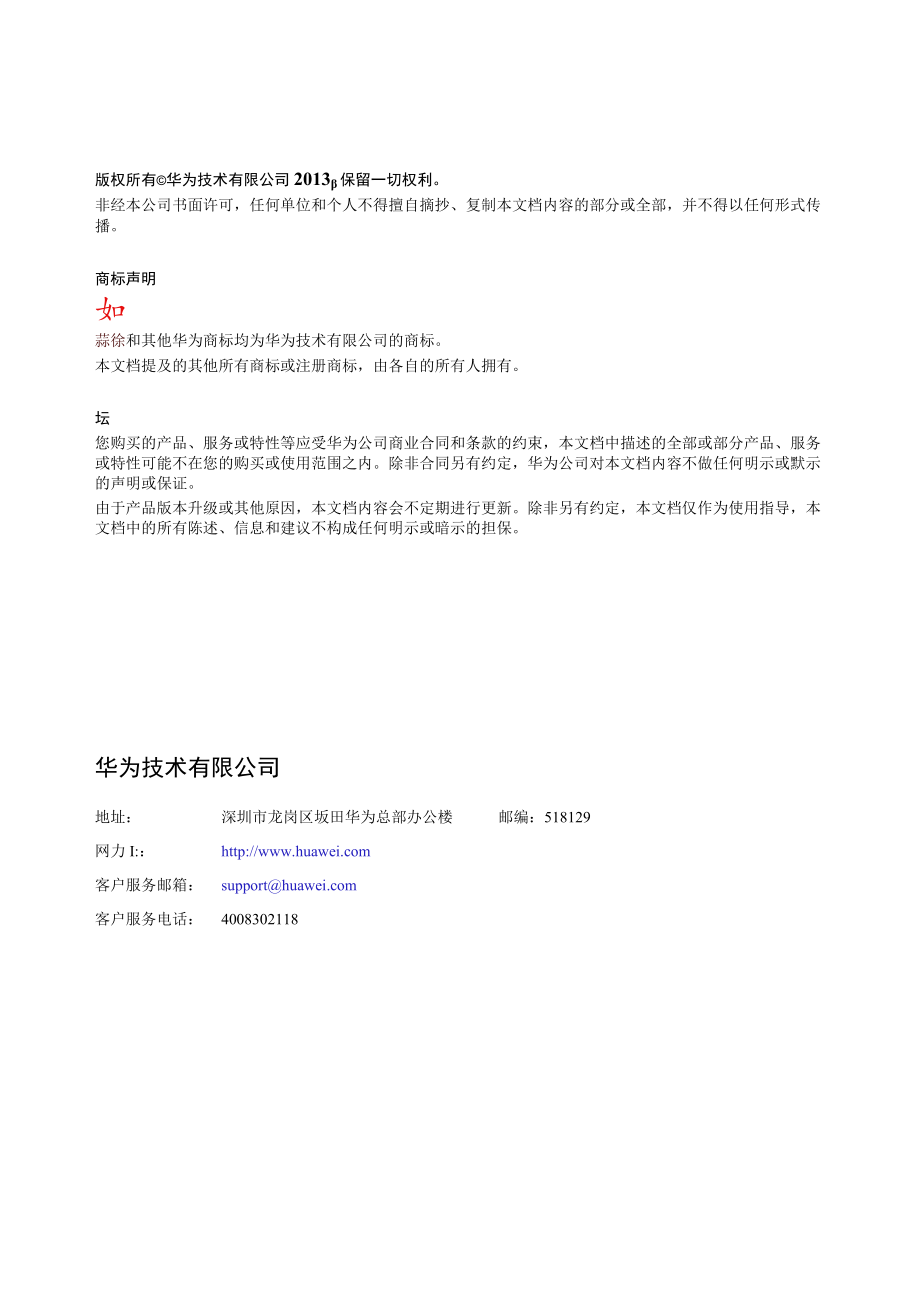

TD-LTE AAU3910 产品概述.docx_第2页
第2页 / 共10页

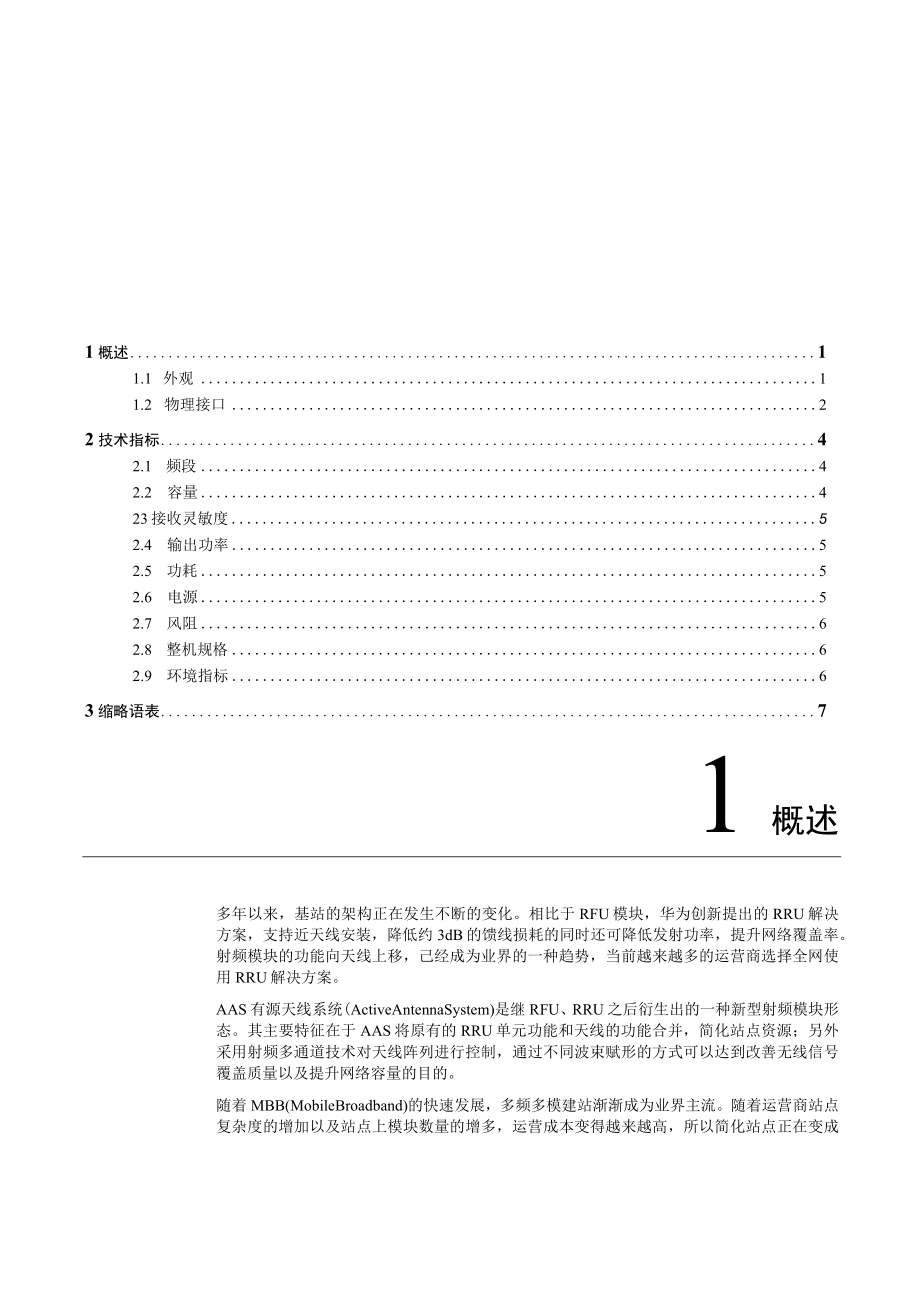

TD-LTE AAU3910 产品概述.docx_第3页
第3页 / 共10页
TD-LTE AAU3910 产品概述.docx_第4页
第4页 / 共10页
TD-LTE AAU3910 产品概述.docx_第5页
第5页 / 共10页
TD-LTE AAU3910 产品概述.docx_第6页
第6页 / 共10页
TD-LTE AAU3910 产品概述.docx_第7页
第7页 / 共10页
TD-LTE AAU3910 产品概述.docx_第8页
第8页 / 共10页
TD-LTE AAU3910 产品概述.docx_第9页
第9页 / 共10页
TD-LTE AAU3910 产品概述.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《TD-LTE AAU3910 产品概述.docx》由会员分享,可在线阅读,更多相关《TD-LTE AAU3910 产品概述.docx(10页珍藏版)》请在第壹文秘上搜索。

1、AAU3910产品概述文档版本01发布日期2013-08-31华为技术有限公司HUAWI版权所有华为技术有限公司2013保留一切权利。非经本公司书面许可,任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部,并不得以任何形式传播。商标声明如蒜徐和其他华为商标均为华为技术有限公司的商标。本文档提及的其他所有商标或注册商标,由各自的所有人拥有。坛您购买的产品、服务或特性等应受华为公司商业合同和条款的约束,本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。除非合同另有约定,华为公司对本文档内容不做任何明示或默示的声明或保证。由于产品版本升级或其他原因,本文档内容会不定期进行更

2、新。除非另有约定,本文档仅作为使用指导,本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。华为技术有限公司地址:深圳市龙岗区坂田华为总部办公楼邮编:518129网力I::客户服务邮箱:support客户服务电话:40083021181概述11.1 外观11.2 物理接口22技术指标42.1 频段42.2 容量423接收灵敏度52.4 输出功率52.5 功耗52.6 电源52.7 风阻62.8 整机规格62.9 环境指标63缩略语表71概述多年以来,基站的架构正在发生不断的变化。相比于RFU模块,华为创新提出的RRU解决方案,支持近天线安装,降低约3dB的馈线损耗的同时还可降低发射功率,

3、提升网络覆盖率。射频模块的功能向天线上移,己经成为业界的一种趋势,当前越来越多的运营商选择全网使用RRU解决方案。AAS有源天线系统(ActiveAntennaSystem)是继RFU、RRU之后衍生出的一种新型射频模块形态。其主要特征在于AAS将原有的RRU单元功能和天线的功能合并,简化站点资源;另外采用射频多通道技术对天线阵列进行控制,通过不同波束赋形的方式可以达到改善无线信号覆盖质量以及提升网络容量的目的。随着MBB(MobileBroadband)的快速发展,多频多模建站渐渐成为业界主流。随着运营商站点复杂度的增加以及站点上模块数量的增多,运营成本变得越来越高,所以简化站点正在变成当前

4、多频多模建网的一种趋势。为了响应这种趋势,华为在AAS技术上率先投入,并且推出AAU系列化解决方案产品。AAU3910是华为实现AAS技术的主打产品,相比于华为在RRU上的创新,该产品使用有源天线技术,将射频模块的功能进一步上移到天线中。AAU3910最大可集成2个有源频段。AAU3910通过射频模块的上移,可节省大约0.8dB的跳线损耗,同时节能10%。AAU3910简化当前的站点安装方式,相比传统的RRU安装方式,可节省安装时间。AAU3910支持上行4接收,消除上行容量的瓶颈。AAU3910作为有源天线产品,也可以外接RRU/RFU,通过替换现网天线,进一步简化站点。1.1 外观AAU3

5、910外观如图1-1所示。图1-1AAU3910外观1.2 物理接口表1-1AAU391O物理接口模块接口类型连接器类型数量说明AU(天线单元)ANTAA-ANTADQDIN头4天线底部出线,用于连接天馈系统RET接口专用AISG连接器2天线背面出线,母型接RET接口标准AlSG连接器2天线底部出线,一个母型接口,一个公型接口RU(射频单元)CPRI接口DLC连接器2用于连接BBU3900电源接口快速安装型母端(压接型)连接器1用于-48V电源输入告警接口DB15连接器1用于引入外部设备的告警信号RET接口DB9连接器1支持传输电调信号天馈接口DIN母型连接器4用于连接天馈系统BBU3900与

6、AAU3910的射频模块之间采用CPRl接口,通过光纤相连接,传输CPRl信号。BBU39OO与AAU3910采用星形连接方式,星形连接方式如图1-2所示。图1-2星形连接0-0-6e2.1频段2.2容量2技术指标场景天线类型接收频段(MHZ)发射频段(MHZ)增益(dBi)2.6G(A)+1.8G(A)+2.1G(P)有源天线253525752535257518有源天线1730-17801825187517.5无源天线192079802110-217017.5表2-1AAU3910支持频段I说明A:ACtiVeBand(有源频段),代表集成到AAU中的射频单元(RU)支持的频段:P:PaSS

7、iVeBand(无源频段),代表AAU可以外接的RRU/RFU模块支挣的频段。场景容量2.6G(A)+1.8G(A)+2.1G(P)每个有源射频模块支持LTE2载波表2-2AAU391O容量(LTE制式)2.3接收灵敏度2.4EIRP2.5功耗2.6电源场景制式ITlR等效接收灵敏度2.6G(A)+1.8G(A)+2.1G(P)LTE2.6G(有源部分):-105dBm-18dBi1.8G(有源部分):-106.7dBm-17.5dBi表2-3接收灵敏度O说明LTE的接收灵敏度是依据3GPPTS36.104建议的测试方法,基于5MHz带宽,FRCA1-3inAnnexA.l(QPSK,R=l3

8、,25RB)标准测得的接收灵敏度减去天线的增益。收发模式制式EIRP值2.6G(4T4R)TD-LTE70dBm1.8G(2T2R/2T4R)LTEFDD66.5dBm表24AAU3910有效全向辐射功率(EIRP)项目最大功耗(W)2.6G(A)+1.8G(A)+2.IG(P)760表2-5功耗O说明最大功耗是AAU3910负荷100%的功耗值,不包含外接射频模块的功耗。项目指标输入电源-48VDC,电压范围:-36VDC-57VDC表2-6电源2.7风阻角度指标(风速:15Okmh)正面660牛顿侧面420牛顿背面710牛顿表2-7风阻2.8整机规格项目指标尺寸(高X宽X深)1450mm3

9、20mm230mm重量54.5kg(不含安装件)表2-8整机规格2.9环境指标项目指标工作温度-40。C+55。C(无太阳辐射)40。C+50。C(1120Wm2太阳辐射)相对湿度5%RH100%RH绝对湿度1gm330gm3气压70kPa106kPa运行环境遵循标准: 3GPPTS25.141 3GPPTS36.141 ETSIEN300019-1-4V2.1.2(2003-04)Class4.1:Non-weatherprotectedlocations.*防震保护ETS300-2-34M5邮电部YD5O83保护级别IP24表2-9环境指标3缩略语表表3“缩略语清单英文缩写英文全称AASA

10、ctiveAntennaSystemAUAntennaUnitRURadioUnit3GPP3rdGenerationPartnershipProjectBBUBasebandunitEIRPEquivalentIsotropicalIyRadiatedPowerBERBiterrorrateCPRICommonpublicradiointerfaceLTELongTermEvolutionMBBMobileBroadbandMIMOMultiple-inputmultiple-outputMSRMulti-StandardRadioPAPowerAmplifierRFURadioFrequencyUnitRRURadioRemoteUnit
