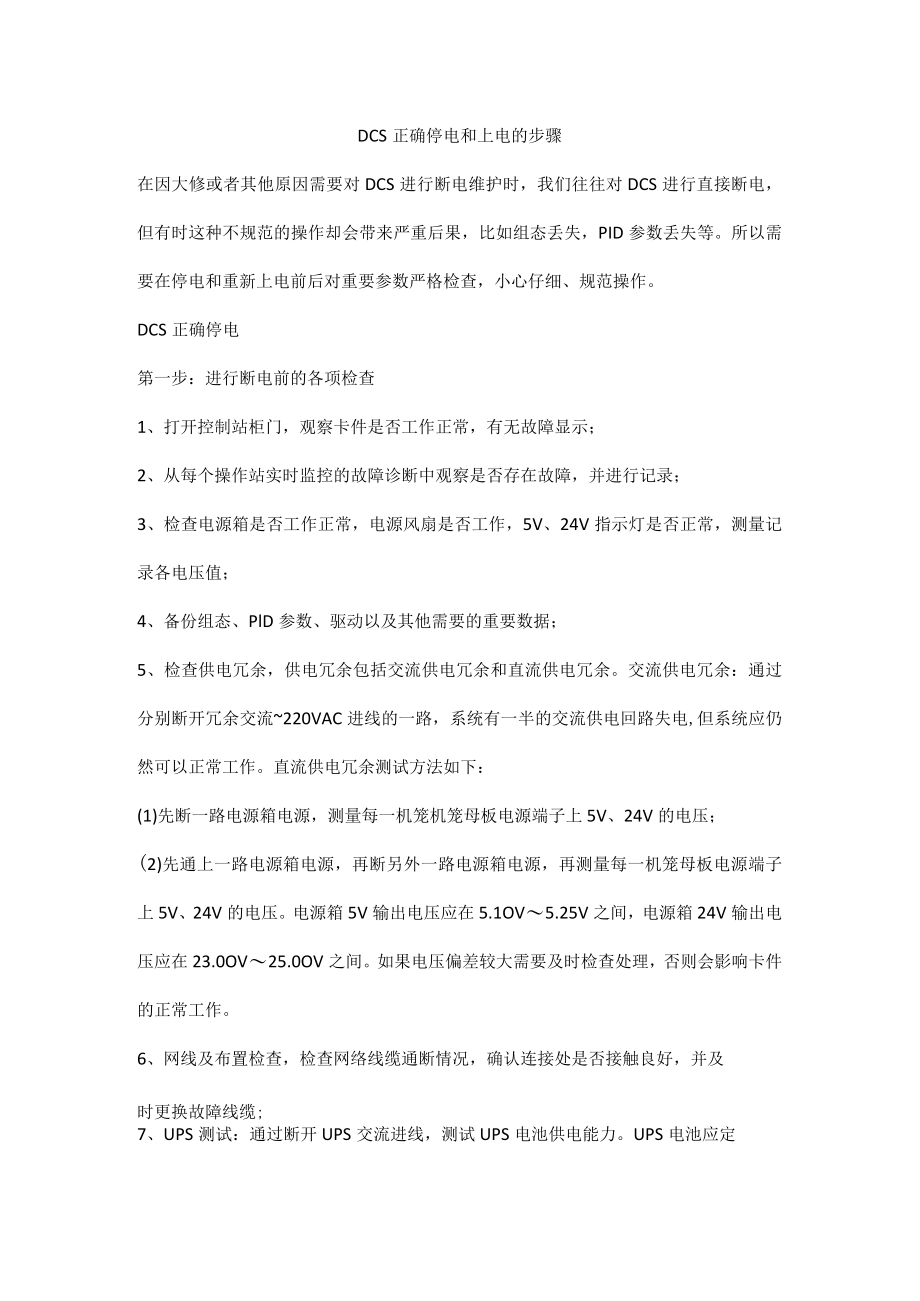

1、DCS正确停电和上电的步骤在因大修或者其他原因需要对DCS进行断电维护时，我们往往对DCS进行直接断电，但有时这种不规范的操作却会带来严重后果，比如组态丢失，PID参数丢失等。所以需要在停电和重新上电前后对重要参数严格检查，小心仔细、规范操作。DCS正确停电第一步：进行断电前的各项检查1、打开控制站柜门，观察卡件是否工作正常，有无故障显示；2、从每个操作站实时监控的故障诊断中观察是否存在故障，并进行记录；3、检查电源箱是否工作正常，电源风扇是否工作，5V、24V指示灯是否正常，测量记录各电压值；4、备份组态、PlD参数、驱动以及其他需要的重要数据；5、检查供电冗余，供电冗余包括交流供电冗余和直
2、流供电冗余。交流供电冗余：通过分别断开冗余交流220VAC进线的一路，系统有一半的交流供电回路失电,但系统应仍然可以正常工作。直流供电冗余测试方法如下：(1)先断一路电源箱电源，测量每一机笼机笼母板电源端子上5V、24V的电压；(2)先通上一路电源箱电源，再断另外一路电源箱电源，再测量每一机笼母板电源端子上5V、24V的电压。电源箱5V输出电压应在5.1OV5.25V之间，电源箱24V输出电压应在23.0OV25.0OV之间。如果电压偏差较大需要及时检查处理，否则会影响卡件的正常工作。6、网线及布置检查，检查网络线缆通断情况，确认连接处是否接触良好，并及时更换故障线缆;7、UPS测试：通过断开

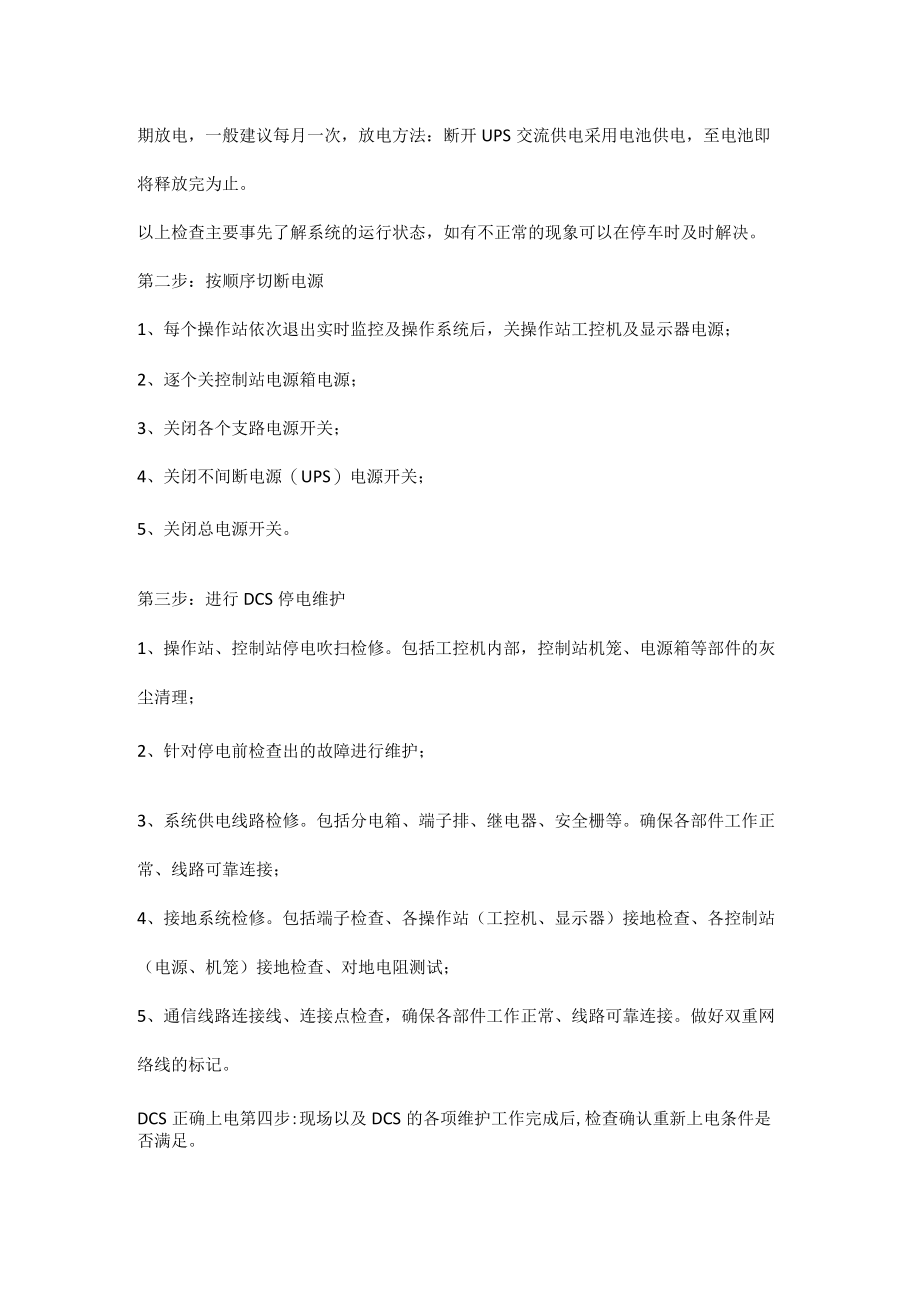

3、UPS交流进线，测试UPS电池供电能力。UPS电池应定期放电，一般建议每月一次，放电方法：断开UPS交流供电采用电池供电，至电池即将释放完为止。以上检查主要事先了解系统的运行状态，如有不正常的现象可以在停车时及时解决。第二步：按顺序切断电源1、每个操作站依次退出实时监控及操作系统后，关操作站工控机及显示器电源；2、逐个关控制站电源箱电源；3、关闭各个支路电源开关；4、关闭不间断电源（UPS）电源开关；5、关闭总电源开关。第三步：进行DCS停电维护1、操作站、控制站停电吹扫检修。包括工控机内部，控制站机笼、电源箱等部件的灰尘清理；2、针对停电前检查出的故障进行维护；3、系统供电线路检修。包括分电

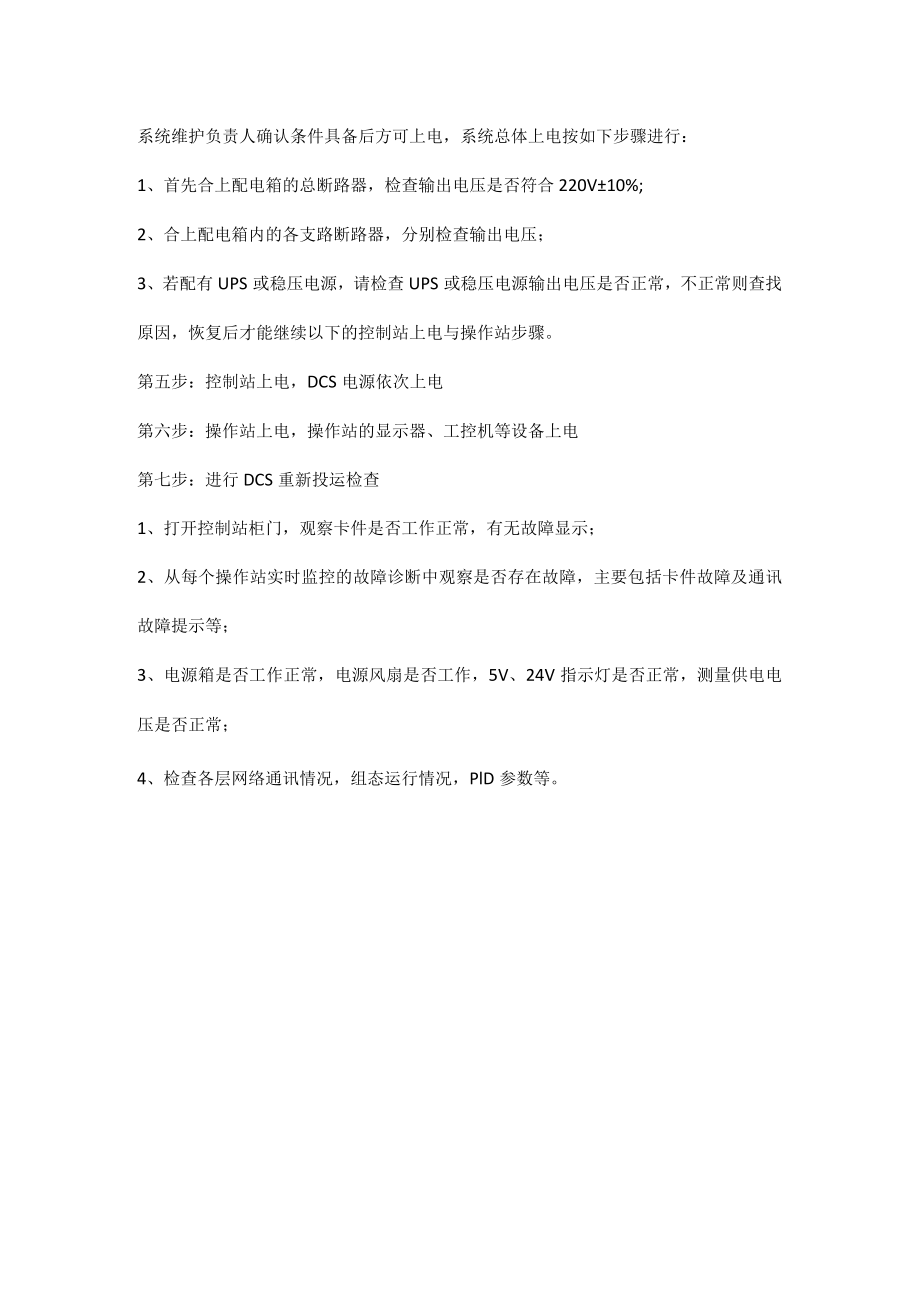

4、箱、端子排、继电器、安全栅等。确保各部件工作正常、线路可靠连接；4、接地系统检修。包括端子检查、各操作站（工控机、显示器）接地检查、各控制站（电源、机笼）接地检查、对地电阻测试；5、通信线路连接线、连接点检查，确保各部件工作正常、线路可靠连接。做好双重网络线的标记。DCS正确上电第四步:现场以及DCS的各项维护工作完成后,检查确认重新上电条件是否满足。系统维护负责人确认条件具备后方可上电，系统总体上电按如下步骤进行：1、首先合上配电箱的总断路器，检查输出电压是否符合220V10%;2、合上配电箱内的各支路断路器，分别检查输出电压；3、若配有UPS或稳压电源，请检查UPS或稳压电源输出电压是否正常，不正常则查找原因，恢复后才能继续以下的控制站上电与操作站步骤。第五步：控制站上电，DCS电源依次上电第六步：操作站上电，操作站的显示器、工控机等设备上电第七步：进行DCS重新投运检查1、打开控制站柜门，观察卡件是否工作正常，有无故障显示；2、从每个操作站实时监控的故障诊断中观察是否存在故障，主要包括卡件故障及通讯故障提示等；3、电源箱是否工作正常，电源风扇是否工作，5V、24V指示灯是否正常，测量供电电压是否正常；4、检查各层网络通讯情况，组态运行情况，PlD参数等。
