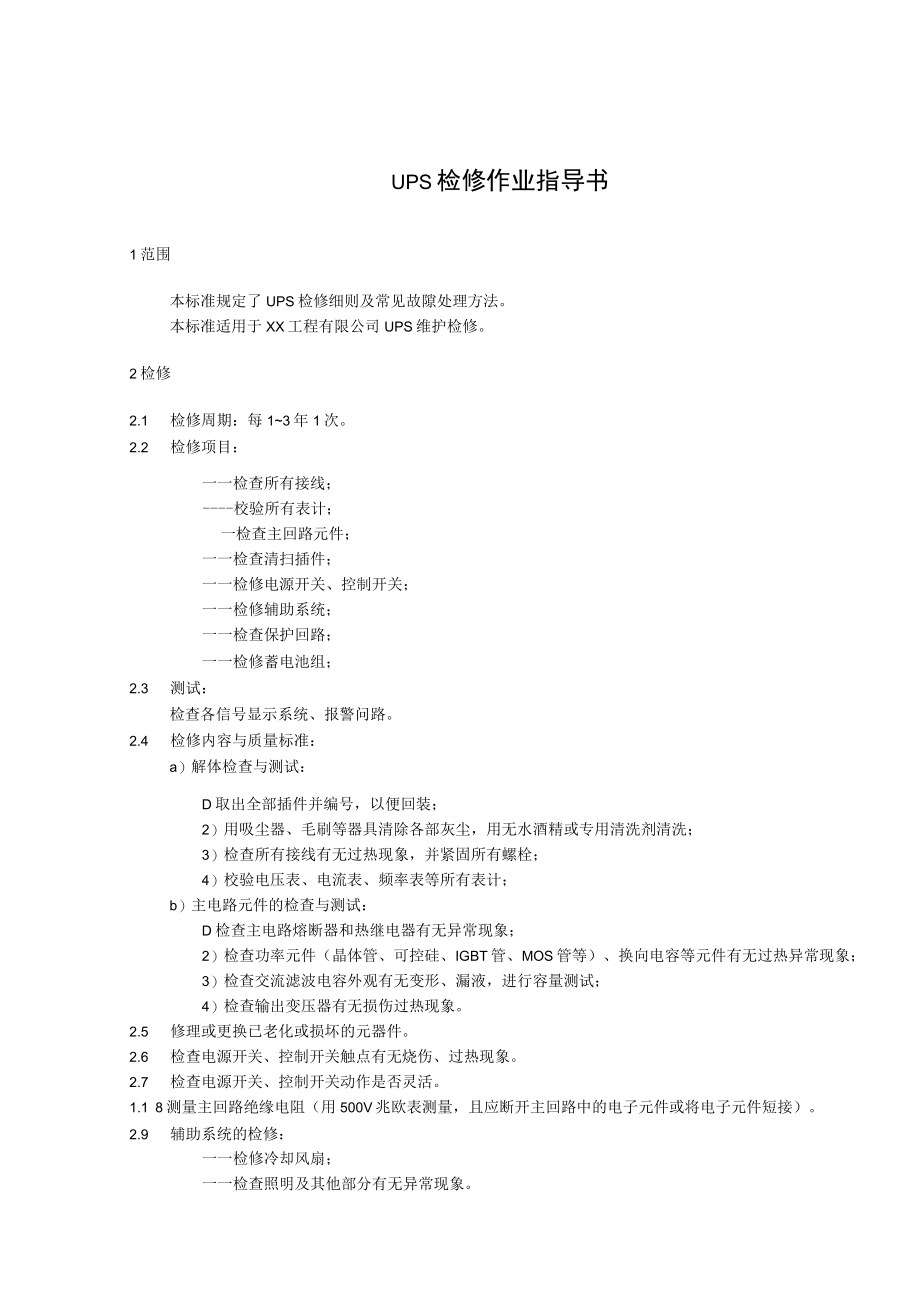

1、UPS检修作业指导书1范围本标准规定了UPS检修细则及常见故隙处理方法。本标准适用于XX工程有限公司UPS维护检修。2检修2.1 检修周期：每13年1次。2.2 检修项目：一一检查所有接线；校验所有表计；一检查主回路元件；一一检查清扫插件；一一检修电源开关、控制开关；一一检修辅助系统；一一检查保护回路；一一检修蓄电池组；2.3 测试：检查各信号显示系统、报警问路。2.4 检修内容与质量标准：a）解体检查与测试：D取出全部插件并编号，以便回装；2）用吸尘器、毛刷等器具清除各部灰尘，用无水酒精或专用清洗剂清洗；3）检查所有接线有无过热现象，并紧固所有螺栓；4）校验电压表、电流表、频率表等所有表计；

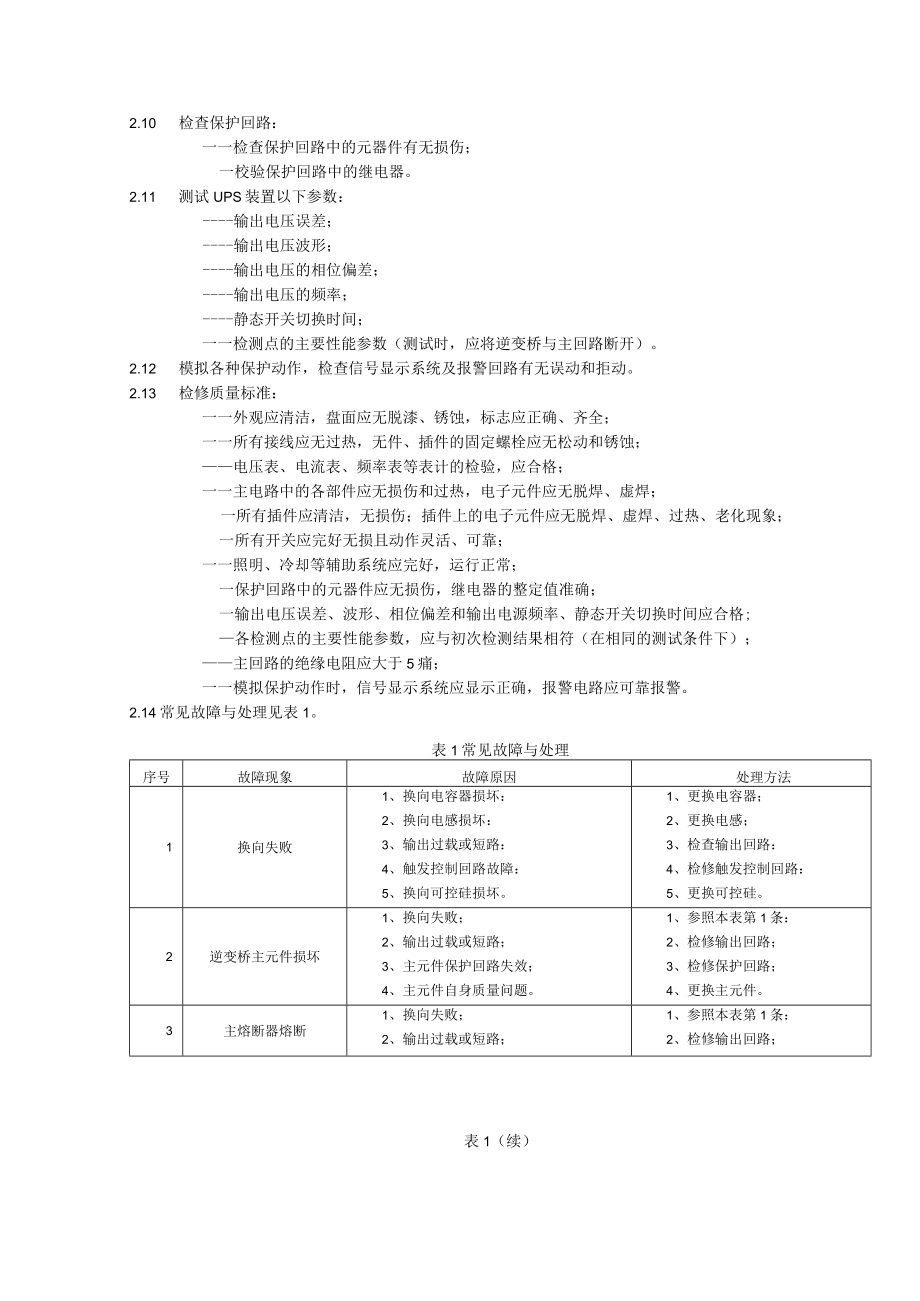

2、b）主电路元件的检查与测试：D检查主电路熔断器和热继电器有无异常现象；2）检查功率元件（晶体管、可控硅、IGBT管、MOS管等）、换向电容等元件有无过热异常现象；3）检查交流滤波电容外观有无变形、漏液，进行容量测试；4）检查输出变压器有无损伤过热现象。2.5 修理或更换已老化或损坏的元器件。2.6 检查电源开关、控制开关触点有无烧伤、过热现象。2.7 检查电源开关、控制开关动作是否灵活。1.1 8测量主回路绝缘电阻（用500V兆欧表测量，且应断开主回路中的电子元件或将电子元件短接）。2.9 辅助系统的检修：一一检修冷却风扇；一一检查照明及其他部分有无异常现象。2.10 检查保护回路：一一检查保
3、护回路中的元器件有无损伤；一校验保护回路中的继电器。2.11 测试UPS装置以下参数：输出电压误差；输出电压波形；输出电压的相位偏差；输出电压的频率；静态开关切换时间；一一检测点的主要性能参数（测试时，应将逆变桥与主回路断开）。2.12 模拟各种保护动作，检查信号显示系统及报警回路有无误动和拒动。2.13 检修质量标准：一一外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；一一所有接线应无过热，无件、插件的固定螺栓应无松动和锈蚀；电压表、电流表、频率表等表计的检验，应合格；一一主电路中的各部件应无损伤和过热，电子元件应无脱焊、虚焊；一所有插件应清洁，无损伤；插件上的电子元件应无脱焊、虚焊、过热
4、、老化现象；一所有开关应完好无损且动作灵活、可靠；一一照明、冷却等辅助系统应完好，运行正常；一保护回路中的元器件应无损伤，继电器的整定值准确；一输出电压误差、波形、相位偏差和输出电源频率、静态开关切换时间应合格;各检测点的主要性能参数，应与初次检测结果相符（在相同的测试条件下）；主回路的绝缘电阻应大于5痛；一一模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。2.14常见故障与处理见表1。表1常见故障与处理序号故障现象故障原因处理方法1换向失败1、换向电容器损坏：2、换向电感损坏：3、输出过载或短路：4、触发控制回路故障：5、换向可控硅损坏。1、更换电容器；2、更换电感；3、检查输出

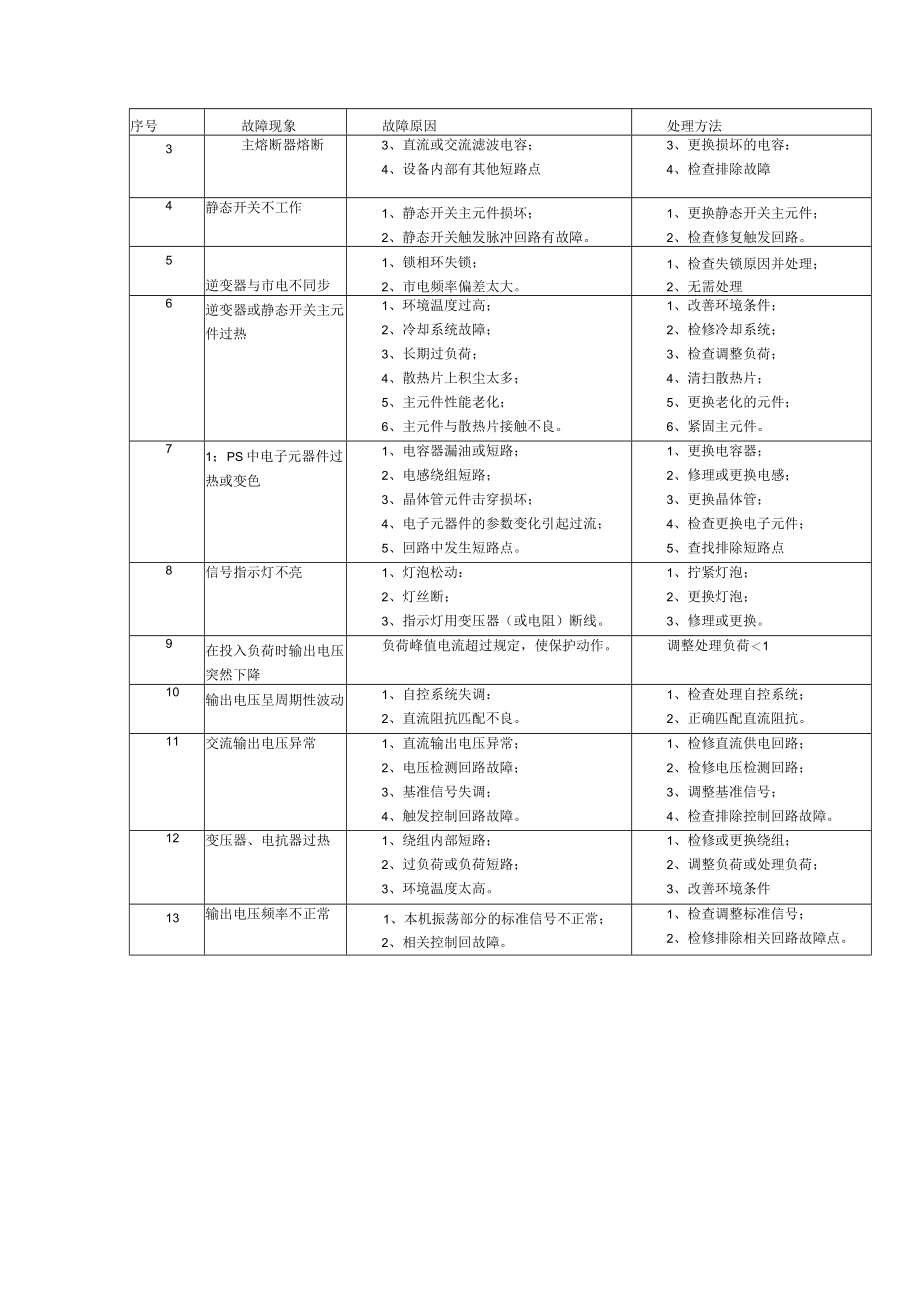

5、回路：4、检修触发控制回路：5、更换可控硅。2逆变桥主元件损坏1、换向失败；2、输出过载或短路；3、主元件保护回路失效；4、主元件自身质量问题。1、参照本表第1条：2、检修输出回路；3、检修保护回路；4、更换主元件。3主熔断器熔断1、换向失败；2、输出过载或短路；1、参照本表第1条：2、检修输出回路；表1（续）序号故障现象故障原因处理方法3主熔断器熔断3、直流或交流滤波电容；4、设备内部有其他短路点3、更换损坏的电容：4、检查排除故障4静态开关不工作1、静态开关主元件损坏；2、静态开关触发脉冲回路有故障。1、更换静态开关主元件；2、检查修复触发回路。5逆变器与市电不同步1、锁相环失锁；2、市电
6、频率偏差太大。1、检查失锁原因并处理；2、无需处理6逆变器或静态开关主元件过热1、环境温度过高；2、冷却系统故障；3、长期过负荷；4、散热片上积尘太多；5、主元件性能老化；6、主元件与散热片接触不良。1、改善环境条件；2、检修冷却系统；3、检查调整负荷；4、清扫散热片；5、更换老化的元件；6、紧固主元件。71；PS中电子元器件过热或变色1、电容器漏油或短路；2、电感绕组短路；3、晶体管元件击穿损坏；4、电子元器件的参数变化引起过流；5、回路中发生短路点。1、更换电容器；2、修理或更换电感；3、更换晶体管；4、检查更换电子元件；5、查找排除短路点8信号指示灯不亮1、灯泡松动：2、灯丝断；3、指示
7、灯用变压器（或电阻）断线。1、拧紧灯泡；2、更换灯泡；3、修理或更换。9在投入负荷时输出电压突然下降负荷峰值电流超过规定，使保护动作。调整处理负荷110输出电压呈周期性波动1、自控系统失调：2、直流阻抗匹配不良。1、检查处理自控系统；2、正确匹配直流阻抗。11交流输出电压异常1、直流输出电压异常；2、电压检测回路故障；3、基准信号失调；4、触发控制回路故障。1、检修直流供电回路；2、检修电压检测回路；3、调整基准信号；4、检查排除控制回路故障。12变压器、电抗器过热1、绕组内部短路；2、过负荷或负荷短路；3、环境温度太高。1、检修或更换绕组；2、调整负荷或处理负荷；3、改善环境条件13输出电压频率不正常1、本机振荡部分的标准信号不正常；2、相关控制回故障。1、检查调整标准信号；2、检修排除相关回路故障点。
