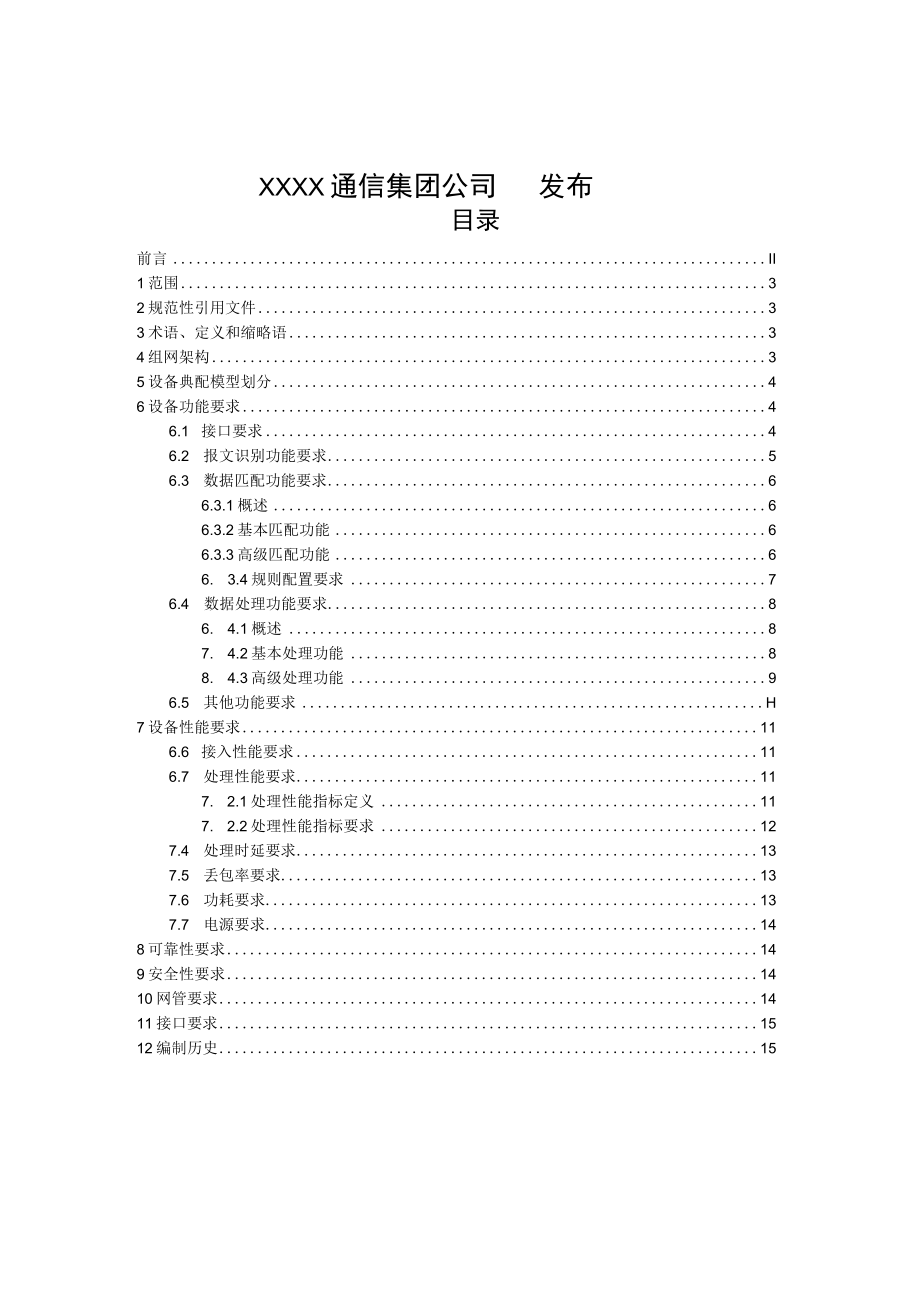

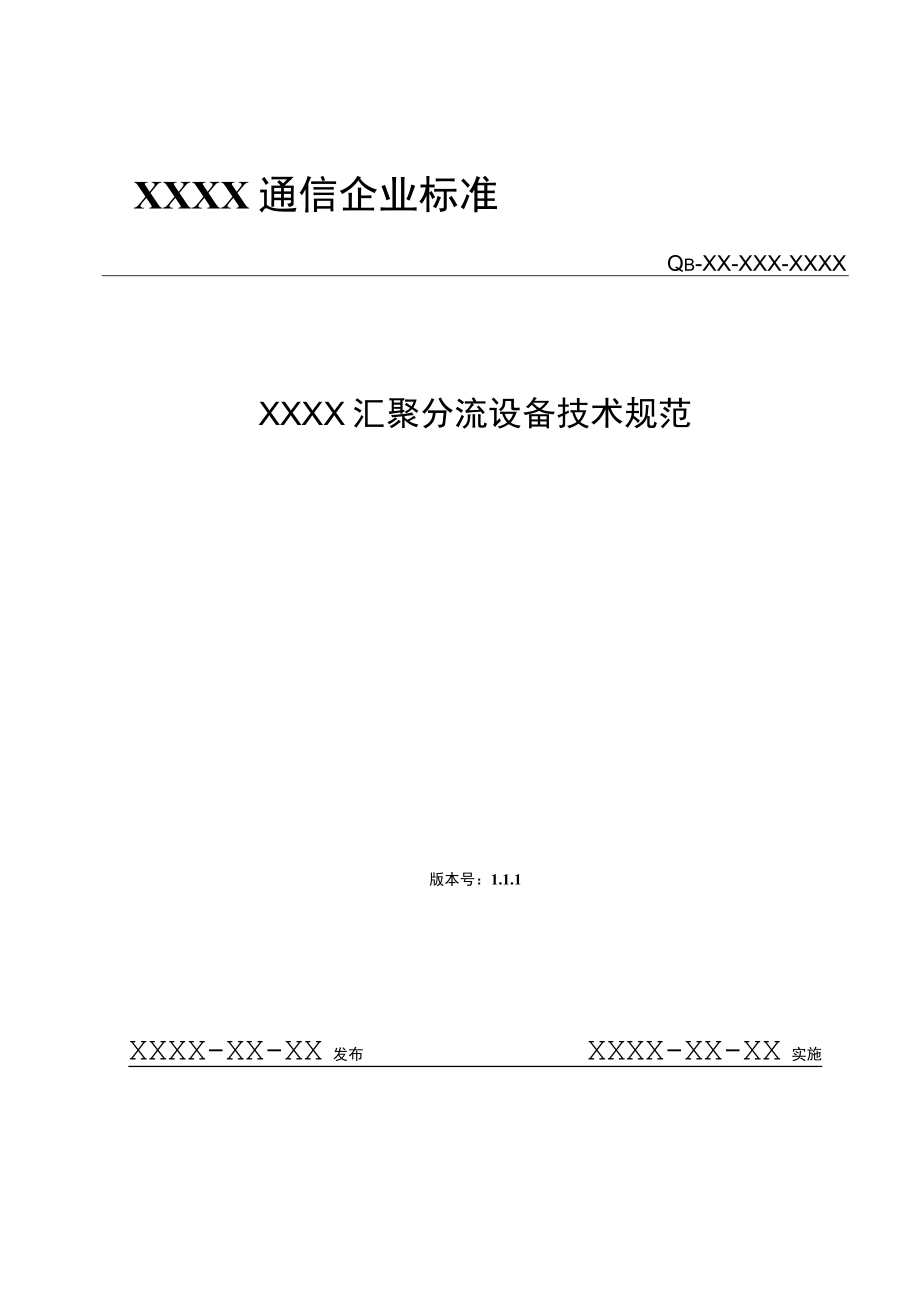

1、XXXX通信企业标准Qb-XX-XXX-XXXXXXXX汇聚分流设备技术规范版本号：1.1.1XXXX-XX-XX发布XXXX-XX-XX实施XXXX通信集团公司发布目录前言II1范围32规范性引用文件33术语、定义和缩略语34组网架构35设备典配模型划分46设备功能要求46.1 接口要求46.2 报文识别功能要求56.3 数据匹配功能要求66.3.1概述66.3.2基本匹配功能66.3.3高级匹配功能66. 3.4规则配置要求76.4 数据处理功能要求86. 4.1概述87. 4.2基本处理功能88. 4.3高级处理功能96.5 其他功能要求H7设备性能要求116.6 接入性能要求116.7

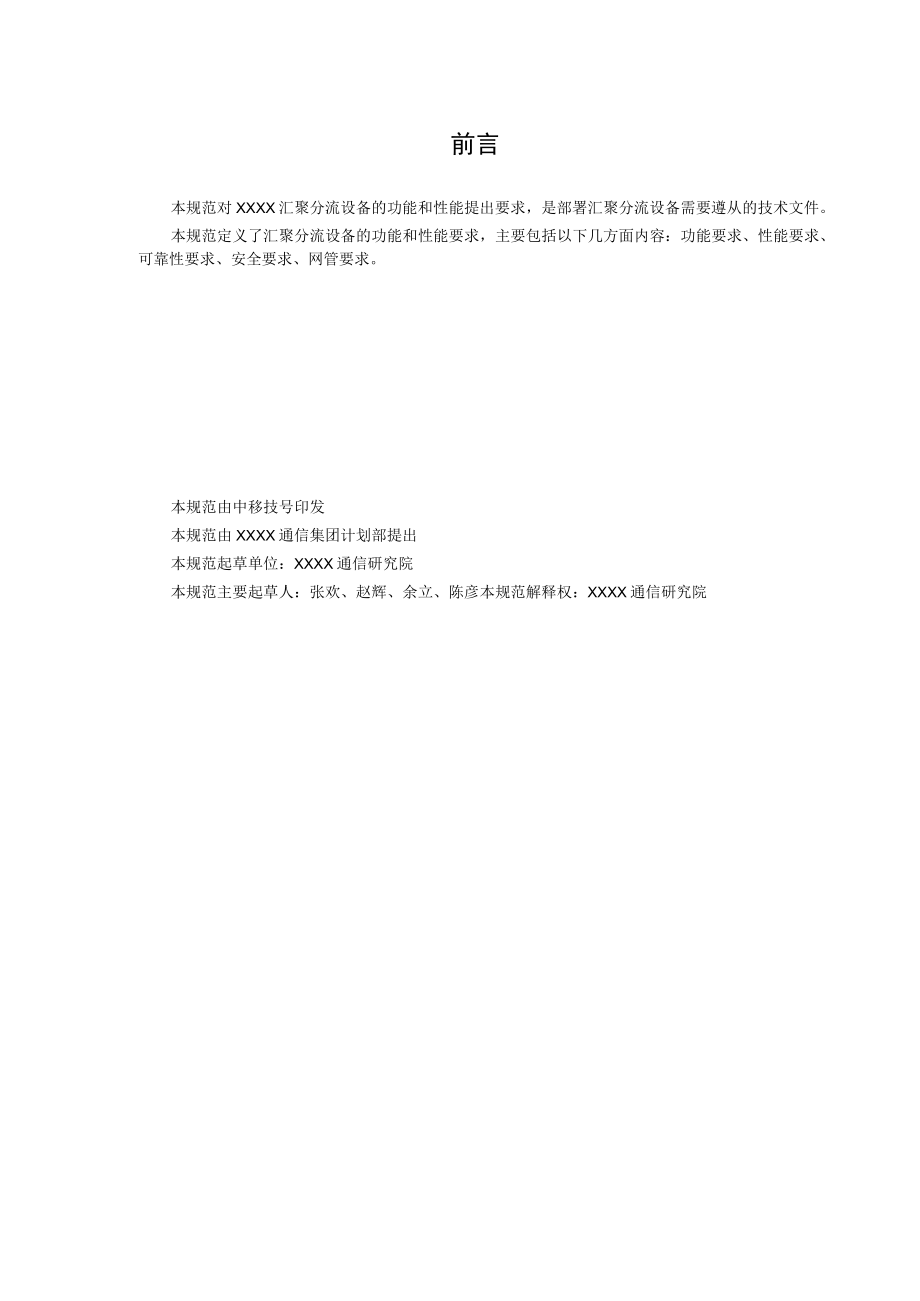

2、 处理性能要求117. 2.1处理性能指标定义117. 2.2处理性能指标要求127.4 处理时延要求137.5 丢包率要求137.6 功耗要求137.7 电源要求148可靠性要求149安全性要求1410网管要求1411接口要求1512编制历史15前言本规范对XXXX汇聚分流设备的功能和性能提出要求，是部署汇聚分流设备需要遵从的技术文件。本规范定义了汇聚分流设备的功能和性能要求，主要包括以下几方面内容：功能要求、性能要求、可靠性要求、安全要求、网管要求。本规范由中移技号印发本规范由XXXX通信集团计划部提出本规范起草单位：XXXX通信研究院本规范主要起草人：张欢、赵辉、余立、陈彦本规范解释权：
3、XXXX通信研究院1范围本规范适用于XXXX的汇聚分流设备，供XXXX内部和厂家共同使用，是XXXX进行汇聚分流设备采购的技术依据。本规范定义了汇聚分流设备的功能和性能要求，包含组网架构、设备功能要求、设备性能要求、可靠性要求、安全性要求、网管要求等内容。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3术语、定义和缩略语“必须”、”推荐7“建议”、和“可选”等词语在本标准中
4、的使用需遵循以下指导。- “必选必须”项是指业务、产品和设备所必须提供的功能或性能要求；对应于RFC2119MUST,REQUIRED,SHALLo- “推荐7“建议”六应”项是指在标准中未作强制要求，若业务、产品和设备提供的功能或性能要求被认为更佳；对应于RFC2119RECOMMENDED,SHOULD。- “可选”/“可”项指参考性要求，是业务、产品和设备在目前阶段可不提供的功能或性能要求；对应于RFC2119MAY,OPTIONALc.- 必不能，不能，不得：表示绝对的禁止；对应于RFC2119MUSTNOT,SHALLNOT。- 不推荐，不建议：表示若业务、产品和设备按照所述内容制作
5、，被认为略次；对应于RFC2119SHOULDNOT,NOTRECOMMENDED。- 规范中除了明确指明为“推荐”/“建议”、“可选”外，均为必须要求。4组网架构汇聚分流设备可用于移动网络场景(2/3/4/5G)及固网场景，可将网络中多个接口的原始数据进行汇聚、分流、提取、过滤、复制等操作，并输出给应用系统进行数据分析等。汇聚分流设备支持并接部署方式。组网架构如下图所示。图4-1.并接场景下的组网架构汇聚分流设备也可支持串接部署方式，此时通过外接Bypass设备的方式实现光保护,当汇聚分流设备发生故障时Bypass设备可以切换到宜通模式。5设备典配模型划分根据不同设备形态及端口配置，汇聚分流
6、设备包含以下四种典配模型：1 .模型一设备 盒式设备体积不大于2U,插卡式设备体积不大于7U； 至少具备72个IoGE端口及18个IoOGE端口（可兼容40GE）,而且IOOGE端口均支持拆分为4个25GE端口或4个IOGE端口； 支持基本功能（包括基本匹配功能及基本处理功能）。2 .模型二设备 盒式设备，体积不大于IU； 至少具备32个IooGE端口（可兼容40GE）,而且IooGE端口均支持拆分为4个25GE端口或4个IoGE端口； 支持基本功能（包括基本匹配功能及基本处理功能）； 未来可向软硬解耦的白盒化架构进行演进。3 .模型三设备 盒式设备，体积不大于1U； 至少具备48个IoGE端
7、口（可兼容GE）及8个IOOGE端口（可兼容40GE）,而且I（X）GE端口均支持拆分为4个25GE端口或4个IOGE端口； 支持基本功能（包括基本匹配功能及基本处理功能）及高级功能（包括高级匹配功能及高级处理功能）； 未来可向软硬解耦的白盒化架构进行演进。4 .模型四设备 插卡式设备； 支持整机箱统一管理； 采用主控、交换、业务三平面分离的正交架构，支持整机板卡平滑扩容能力； 主控板、交换板、风扇、电源采用冗余设计； 多个板卡可以级联； 主控板实现整机控制管理； 业务板实现数据输入/输出和业务处理能力； 交换板只实现业务板之间的数据交换功能，不允许配置数据输入/输出端口； 支持基本功能（包括
8、基本匹配功能及基本处理功能）及高级功能（包括高级匹配功能及高级处理功能）； IoGE端口不少于120个，25GE端口（可兼容IoGE）不少于160个，IOOGE端口（可兼容40GE）不少于192个，而且IoOGE端口均支持拆分为4个25GE端口或4个IoGE端口。6设备功能要求6.1 接口要求汇聚分流设备的每个端口均可同时配置为数据输入端口或数据输出端口，并且支持以太接口方式。汇聚分流设备的多个以太网数据输入端口可以定义为一个端口聚合组。可跨板卡配置组成每组8端口以上的聚合组。以太数据输入端口应使用标准的以太网光/电物理接口，采用标准的单模光纤、多模光纤或5类线作为数据传输介质，物理接口的光特
9、性、电特性及数据传输介质的性能参数应符合IEEE802.3规范的相关规定。以太数据输入端口应能正确采集标准的EthemetIl或IEEE802.3LLe/SNAP链路层规范的报文。采用GE、10GE25GE、40GE、IooGE端口（接口类型为超长距GE或GELX）或传输设备的长距端口光纤直连方式时，互联所能达到的最大传输距离符合标称值。针对25GE和IOoGE端口，应全部支持开启FEC（前向纠错）功能。6.2 报文识别功能要求汇聚分流设备能够识别以下类型报文：1. 链路层报文汇聚分流设备应支持解析报文中的链路层地址和载荷协议信息。2. VLAN报文汇聚分流设备应能正确识别含有VLAN标签的报
10、文，能识别的VLAN层数应不小于3层。3. VXLAN报文汇聚分流设备应能正确识别含有VXLAN标签的报文。4. MPLS报文汇聚分流设备应能正确识别多层MPLS封装的IP报文，能识别的MPLS层数应不小于4层。5. GTP报文汇聚分流设备应能正确识别GTP封装的IP报文。6. IP报文汇聚分流设备应支持提取报文中的源IP、目的IP及协议号信息，并支持解析传输层数据信息，需支持IPv4及IPv6报文识别。7. TCP/UDP/SCTP报文识别汇聚分流设备应能正确识别TCPUDPSCTP报文，并支持提取报文中的源端口、目的端口信息和特征码信息。8. ICMP报文识别汇聚分流设备应能正确识别ICM
11、P报文。可设置忽略目的为本机IP的报文，避免上传至引擎系统引发回应.9. IP层隧道报文识别汇聚分流设备应能正确识别【P层隧道报文，并支持提取报文中的源端口、目的端口信息和特征码信息。IP层隧道报文识别包括对IPv4-in-IPv4IPv6overIPV4、IPv6-in-IPv6和IPv4OVerIPV6隧道报文。10. L2TP/PPTP隧道报文识另U汇聚分流设备应正确识别L2TPPPTP隧道报文协议类型。H.IPsec（AH、ESP封装）隧道报文识别汇聚分流设备应能正确识别IPSee隧道报文协议类型。12 .GRE报文汇聚分流设备应能正确识别GRE封装的报文。13 .路由管理报文识别汇聚
12、分流设备应能识别主流路由管理报文，包括BGP、OSPF和ISlS路由协议的路由管理报文。14 .未能识别的报文汇聚分流设备对于不能识别的报文，应按本规范的6.4节进行处理。6.3数据匹配功能要求6.3.1 概述数据包匹配功能是指将数据包与预先设置的匹配规则进行对比，并将符合匹配规则的数据包进行进一步处理。根据匹配规则的实现难度，匹配功能分为基本匹配功能和高级匹配功能，以下章节将进行详细介绍。每一条匹配规则可以同特定的数据输入端口、端口聚合组关联，对接收的数据做规则匹配。每一条匹配规则都必须具备整机内的唯一编码，该编码可以手工指定、由网管系统加载或设备自动计算产生。针对每一条匹配规则，可以指定是
13、否做匹配命中计数。对要求计数的规则，每次有报文命中则执行相应计数。根据HOST、SNI,传输层载荷特征码及传输层载荷特征码更合规则的匹配结果，生成双向五元组规则，基于生成的双向五元组做规则匹配。6.3.2 基本匹配功能基本匹配功能需支持的匹配规则如下：1 .规则1：基于外层IP信息，需同时支持不带掩码规则及带掩码规则的匹配，此外需支持IPv4及IPv6： 基于IP一元组：源IP或目的IP； 基于IP二元组：源IP,目的IP； 基于IP三元组：源IP,目的IP,协议号； 基于IP四元组：源IP,源端口，目的IP,目的端口； 基于IP五元组：源IP,源端口，目的IP,目的端口，协议类型。2 .规则
14、2：基于MAC信息： 基于源MAC地址； 基于目的MAC地址； 基于源及目的MAC地址；3 .规则3：基于VLAN标签，支持3层及以上VLAN标签。能够同时匹配多层VLAN标签，也可以匹配特定层的VLAN标签（如最内层或最外层VLAN标签）。6.3.3高级匹配功能高级匹配功能需支持的匹配规则如下：1 .规则4：基于信令协议类型,比如SIAP.Diameter.SGS-AP、SIP、GTPvOGTPvKGTPv2.NGAP.HTTP2RESTPFCP等，并支持GTP头部包含可选字段；2 .规则5：基于应用层协议类型，比如HTTP、HTTPsEmail、FTP、PoP3、SMTP、DNS、Radi
15、us、CoAP、RTMP、RTSP等；3 .规则6：基于特定IMSlSUPI,对于包含IMSl/SUPI信息的原始信令，可匹配特定IMSI/SUPI的原始信令；4 .规则7：基于特定URL,可匹配特定URL对应的原始用户面数据；5 .规则8：可匹配SI-U数据中的VOLTE信令面SIP消息；6 .规则9：可匹配SI-U数据中的VOLTE媒体面RTP/RTCP数据；规则10：基于内层IP信息，需同时支持不带掩码规则及带掩码规则的匹配，此外需支持IPv4及IPv6： 基于IP一元组： 基于IP二元组： 基于IP三元组： 基于IP四元组： 基于IP五元组：源IP或目的IP：源IP,源IP,源IP,源IP,目的IP；目的IP,协议号；源端口，目的IP,目的端口；源端口，目的IP,目的端口，协议类型。8.基于传输层载荷
