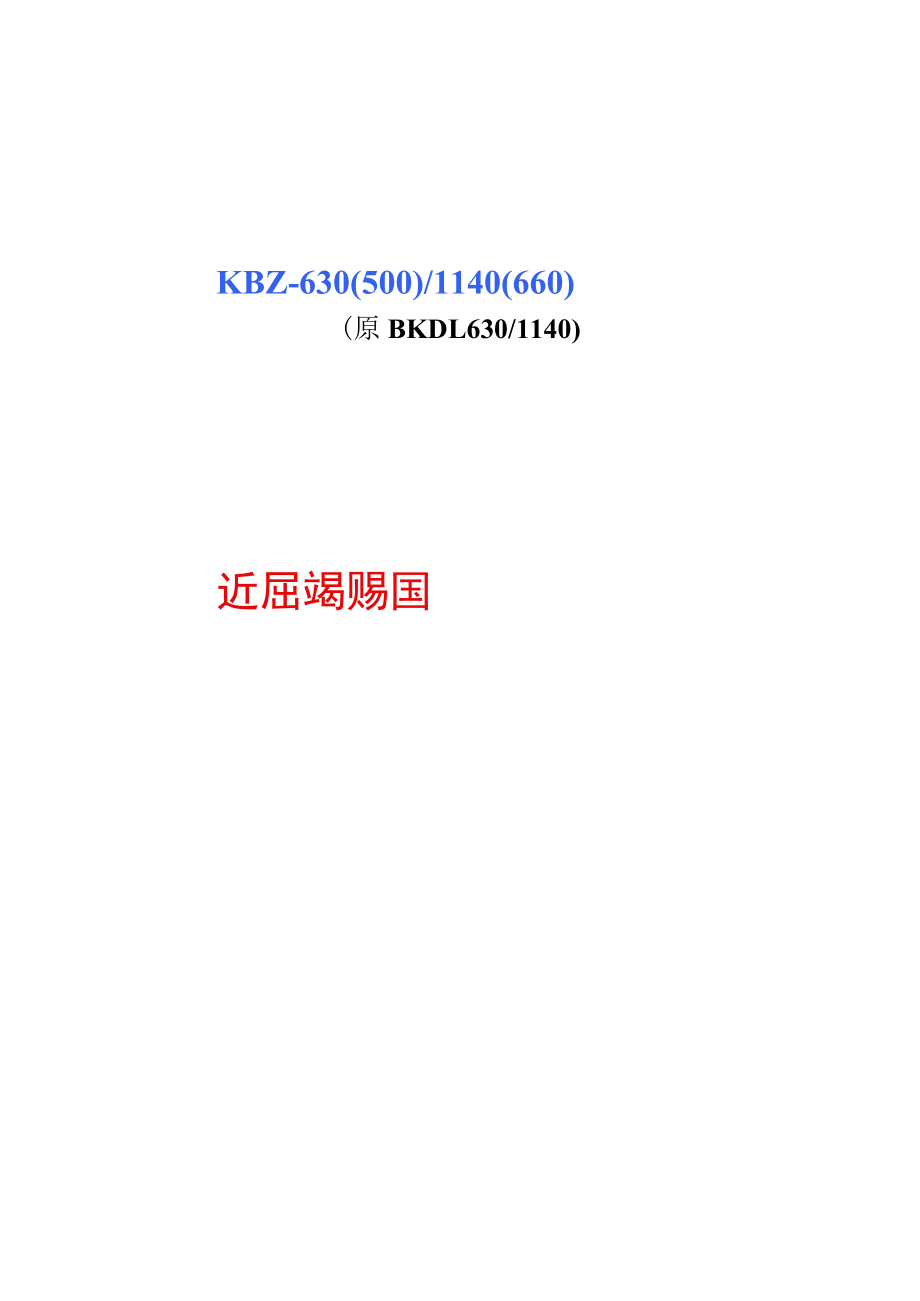

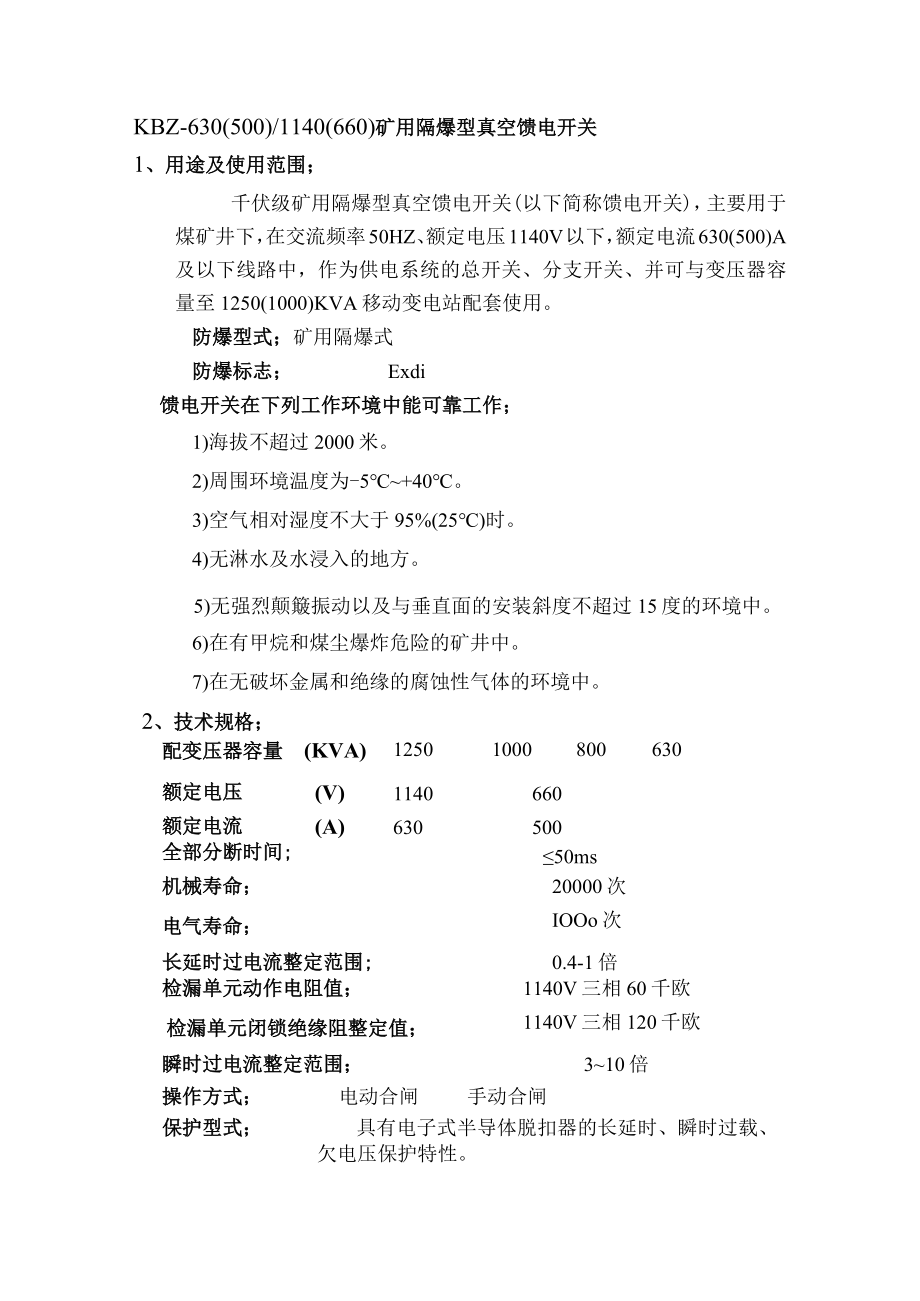

1、KBZ-630(500)/1140(660)(原BKDL630/1140)近屈竭赐国KBZ-630(500)/1140(660)矿用隔爆型真空馈电开关1、用途及使用范围；千伏级矿用隔爆型真空馈电开关(以下简称馈电开关)，主要用于煤矿井下，在交流频率50HZ、额定电压1140V以下，额定电流630(500)A及以下线路中，作为供电系统的总开关、分支开关、并可与变压器容量至1250(1000)KVA移动变电站配套使用。防爆型式；矿用隔爆式防爆标志；Exdi馈电开关在下列工作环境中能可靠工作；1)海拔不超过2000米。2)周围环境温度为-5+40。3)空气相对湿度不大于95%(25)时。4)无淋水及
2、水浸入的地方。5)无强烈颠簸振动以及与垂直面的安装斜度不超过15度的环境中。6)在有甲烷和煤尘爆炸危险的矿井中。7)在无破坏金属和绝缘的腐蚀性气体的环境中。2、技术规格；配变压器容量(KVA)12501000800630额定电压(V)1140660额定电流(A)630500全部分断时间;50ms机械寿命；20000次电气寿命；IOOo次长延时过电流整定范围;0.4-1倍检漏单元动作电阻值；1140V三相60千欧检漏单元闭锁绝缘阻整定值；1140V三相120千欧瞬时过电流整定范围；310倍操作方式；电动合闸手动合闸保护型式；具有电子式半导体脱扣器的长延时、瞬时过载、欠电压保护特性。通断能力额定电

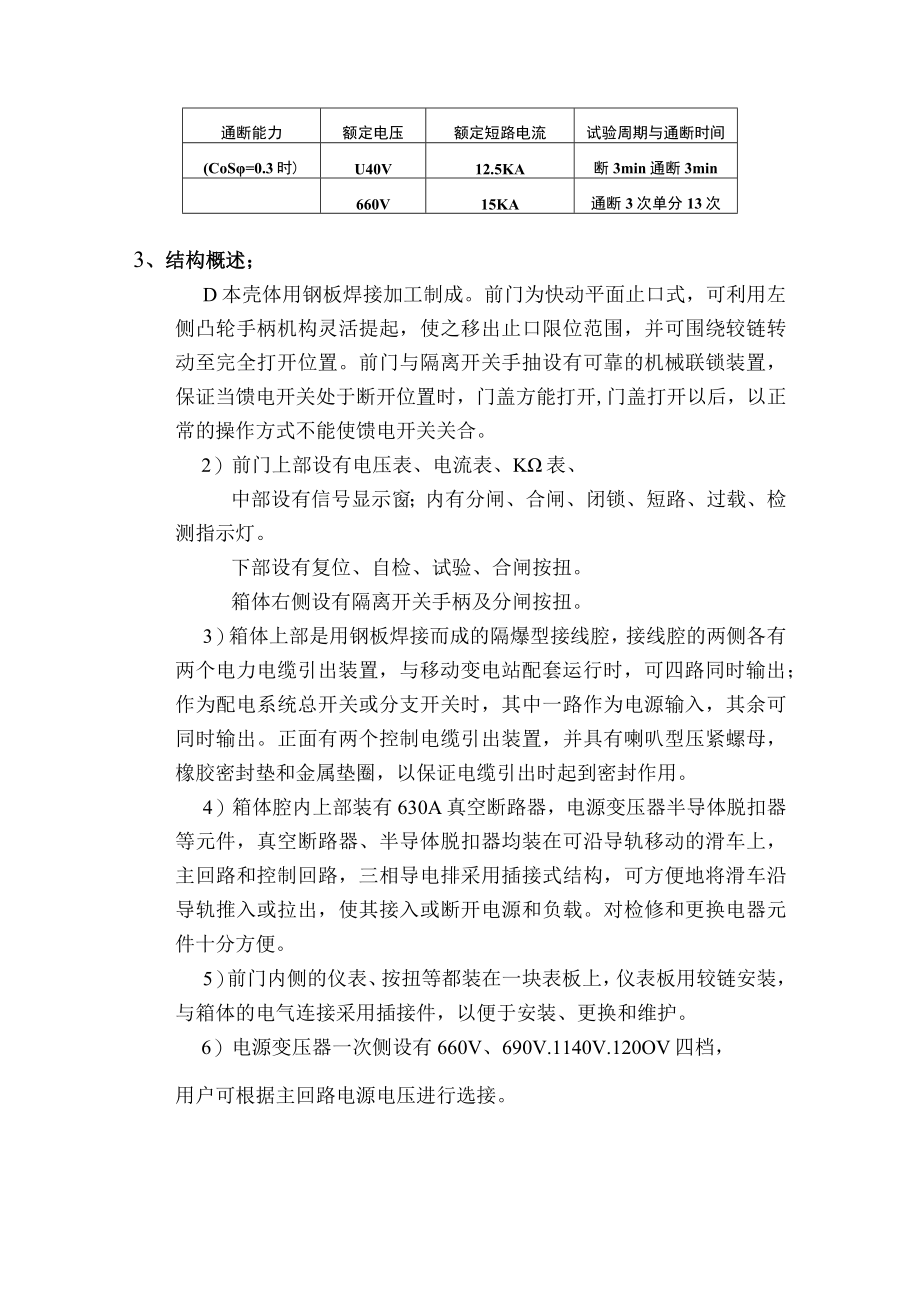

3、压额定短路电流试验周期与通断时间(CoS=0.3时)U40V12.5KA断3min通断3min660V15KA通断3次单分13次3、结构概述；D本壳体用钢板焊接加工制成。前门为快动平面止口式，可利用左侧凸轮手柄机构灵活提起，使之移出止口限位范围，并可围绕较链转动至完全打开位置。前门与隔离开关手抽设有可靠的机械联锁装置，保证当馈电开关处于断开位置时，门盖方能打开,门盖打开以后，以正常的操作方式不能使馈电开关关合。2）前门上部设有电压表、电流表、K表、中部设有信号显示窗；内有分闸、合闸、闭锁、短路、过载、检测指示灯。下部设有复位、自检、试验、合闸按扭。箱体右侧设有隔离开关手柄及分闸按扭。3）箱体上
4、部是用钢板焊接而成的隔爆型接线腔，接线腔的两侧各有两个电力电缆引出装置，与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。正面有两个控制电缆引出装置，并具有喇叭型压紧螺母，橡胶密封垫和金属垫圈，以保证电缆引出时起到密封作用。4）箱体腔内上部装有630A真空断路器，电源变压器半导体脱扣器等元件，真空断路器、半导体脱扣器均装在可沿导轨移动的滑车上，主回路和控制回路，三相导电排采用插接式结构，可方便地将滑车沿导轨推入或拉出，使其接入或断开电源和负载。对检修和更换电器元件十分方便。5）前门内侧的仪表、按扭等都装在一块表板上，仪表板用较链安装，
5、与箱体的电气连接采用插接件，以便于安装、更换和维护。6）电源变压器一次侧设有660V、690V.1140V.120OV四档，用户可根据主回路电源电压进行选接。4、电路工作原理；馈电开关的电气线路主要由主回路、控制回路、保护回路三大部分组成。D主回路；主回路是通过630A真空断路器A、B、C三相真空管的接通与分断来完成的，电源侧和负荷侧由插接式的导电铜排连接。2)控制电路；控制电路由组合开关GK,真空断路器的三对常开、常闭辅助触点，继电器，欠压线圈Q,分励线圈F等元件组成，当网络出现过载、短路、欠压、漏电等故障时，控制电路可发出动作信号，使主回路按规定时间动作，同时可通过发光二极管的亮、灭指示出
6、故障的类别。控制电路的电源变压器将1140V(1200V)电压变为250V、127V、100V.50V、27V、6V通过整流后，分别供给合闸线圈，半导体脱扣器，电压表继电器、指示灯的工作电源。3)保护电路由以下三部分组成；(1)检漏继电器工作原理；检漏继电器主要由电源、取样放大、比较器、输出、KQ表五部分组成。先由电源变压器供给27V交流电源，经桥式整流后从B,输出，供给24V直流继电器JL,另一路经电容滤波及三端稳压器稳压后供给检测部分。稳压后24V直流正端经隔离，滤波后从Bg输出，再经外接R25电阻，三相电抗器SK,漏电电阻，由大地返回L,到24V负端。整流后电源的正极fB3fJL-(Ji
7、T常开触点和FA按钮)-B8f电源的负极。整流后电源的正极稳压-Bg-R25-SK-三相负载-R绝一大地-Bi-电源的负极。这个回路电流的大小由被测漏电电阻值的大小决定，取样后经放大器放大，进入比较器。输出极由比较器带动三极管V驱动继电器动作，当三相绝缘电阻大于120KQ时，比较器输出高电平，三极管V饱和导通，继电器JL吸合，按下复位按钮FA,Jl继电器吸合，真空馈电开关的欠压线圈得电，闭锁指示灯灭，分闸、检测指示灯亮，真空馈电开关允许合闸。按动合闸按钮，真空馈电开关迅速合闸，此时分闸指示灯灭,检测、合闸指示灯亮。当网络对地绝缘电阻下降到检漏继电器动作值60KQ（三相）时，执行继电器JL释放，
8、从而迫使工继电器释放，则欠压线圈断电。真空馈电开关跳闸，JL触点断开，漏电指示灯亮，分闸、闭锁指示灯亮，合闸指示灯灭。当网络对地绝缘电阻恢复到120KQ（三相）时，继电器JL吸合，JL触点闭合，漏电指示灭，分闸、闭锁指示灯亮。按动复位按钮，Jl继电器吸合，闭锁指示灯灭，分闸、检测指示灯亮。真空馈电开关允许合闸。电位器一调整漏电闭锁电阻值；电位器I%一调整漏电动作电阻值；（2）半导体脱扣器工作原理；本半导体脱扣器为630A真空馈电开关用，不能与其他型号产品互换。馈电开关使用的半导体脱扣器电路采用运算放大器、CMoS数字电路和外围元件组成，电路功耗低，工作可靠，抗干扰性能强,动作阀值电压准确稳定；
9、延时单元采用数字计数器电路，稳定准确。控制电源变压器输出50V。经整流后，一路稳压得到17V和9V直流电压，供给控制电路；另一路通过开关电源，为欠压线圈提供直流电压。电源电压变换器输出的电压经整流后，得到反映主回路电流大小的脉动直流电压信号，将它们分压后分别送到瞬时、短延时、长延时及预警电路。各单元电路按设定值翻转，输出一动作信号到记忆电路，寄存并显示故障类别。记忆电路输出的驱动信号一路使晶体管截止，关断开关电源使欠压线圈失电。另一路送往整形电路，再触发可控硅。导通的可控硅同时使二极管VD3。导通，关断开关电源使欠压线圈失电；VD29导通，分励线圈F得电，完成脱扣动作，使断路器分断。半导体脱扣
10、器具有以下保护特性；(a)长延时过电流整定范围为额定电流的0.41倍。(b)瞬时过电流整定范围为额定电流的310倍。延时特性如表所示；试验电流/电流整定倍数脱扣时间1.052h内不脱扣1.2Ih内不脱扣1.053min2.02min6.0可返回时间8s(c)欠压保护特性；当馈电开关在断开位置时，当电源电压等于或大于85%额定电压时，保证馈电开关可靠闭合；馈电开关在闭合位置时，当电源电压降低至额定电压的70%35%之间保证馈电开关可靠断开电路。欠电压延时可调范围为13S(3)过电压保护装置；馈电开关a、b、C三相分别接入阻容保护装置，当开关出现操作过电压时通过阻容保护装置对地泄放，消除过电压对线
11、路的危害，起到了过电压时的保护作用。5、安装、操作程序及维护；(-)安装；安装前应在地面仔细检查馈电开关各部位及隔爆面是否完好，有无运输造成的损坏部位，如有损坏部位应及时修理。根据产品使用说明书检查所有螺纹连接处及继电器，半导体脱扣器，检漏板等电器元件是否有接触不良现象，如果有接触不良现象应重新插接牢固。检查所配变压器容量、电压、电流表的量程，半导体脱扣器整定范围等各项性能指标是否与使用条件相符，如不符可进行调整，在调整过程中如发现问题可向厂方联系处理。(二)操作程序；以上检查全部合格后应在地面按以下操作程序通电试运行；移动变电站高压侧送电。将机械联锁螺杆旋至合闸位置。将隔离开关手抽转至合闸位
12、置、此时馈电开关分闸信号灯亮，仪表照明灯亮，检漏单元闭锁信号灯亮，电压表有电压指/KO按复位按钮，检漏单元闭锁信号灯灭，检测信号灯亮，此时馈电开关线路绝缘正常，允许合闸。按合闸按钮，馈电开关合闸，合闸信号灯亮，分闸信号灯灭，如带负载时电流表有电流指示，KQ表有绝缘电阻指示。馈电开关合闸后，按试验按钮，馈电开关应迅速断开，说明检漏单元工作正常；馈电开关合闸后，按停止按钮，馈电开关应迅速断开，说明急停线路工作正常。馈电开关合闸后，按高压侧联锁按钮，馈电开关应迅速跳闸，说明联锁断电线路工作正常。经上述试验全部合格后，方可运到井下投入使用。()维护与检修；1、周期性检查馈电开关外壳，各隔爆面、隔爆轴、
13、孔配合处有无划伤损坏部位，如有损坏部位应及时修理。2、各隔爆面的间隙应达到下列要求；a.门盖与壳体间隙不大于O.4mmob.接线箱盖与接线箱盖法兰间隙c.操作杆与孔的间隙不大于0.45mmo如隔爆间隙超差应立即采取措施，使之达到标准要求。3、各隔爆面应保持清洁并涂防锈油脂。4、真空馈电开关的触头开距为4mm超行程为L5mn5、动力电缆、控制电缆的连接要符合隔爆要求，不用的接线孔应用橡胶密封圈、钢质堵板和压紧法兰盘密封。6、定期检查馈电开关的按钮和旋钮是否灵活，继电器动作是否正常、如继电器触头接触表面有熔化的金属微粒，可用细锂清除，但不准用金刚沙布打磨。（四）常见故障及维修方法；1、故障状态；短
14、路或过载灯亮。故障原因；有短路或过载情况。判断方法；查外接电缆及所用电器有无短路或过载故障。处理；更换损坏的电缆及电器设备。2、故障状态；分闸灯不亮。故障原因；开关送电后，分闸灯不亮是指示灯坏或断路器上的辅助触头（常闭）接触不好。判断方法；用万用表检查指示灯是否损坏，辅助触头是否接触不良。处理；换指示灯、修理辅助触头。3、故障状态；合闸灯不亮。故障原因；开关合闸后，合闸灯不亮是指示灯坏或断路器上的辅助触头（常闭）接触不好。判断方法；用万用表检查指示灯是否损坏，辅助触头是否接触不良。处理；换指示灯、修理辅助触头。4、故障状态；不能复位。故障原因；交流24V控制电压低或连接线断，复位按钮损坏，检漏
15、板坏，有漏电显示，工继电器接触不好。判断方法；漏电灯亮说明有漏电情况，或检漏板损坏，用万用表检查是否有断线，J】继电器插头是否有氧化层。处理；更换检漏板排除漏电点，擦去氧化层使继电器接触良好,更换复位按钮。5、故障状态；合不上闸。故障原因；控制电压不够，无电压，合闸按钮坏，合闸继电器JH坏,断路器合闸线圈坏，中间继电器损坏，半导体脱扣器损坏,整流桥坏，断线。判断方法；用万用表测量检查查出具体故障。处理；更换损坏的电气元件，接好线路。复习与思考题；1、真空馈电开关的触头开距超行程各为多少？2、真空馈电开关具有哪几种保护？3、真空馈电开关的漏电保护属于哪一类保护？4、真空馈电开关的操作程序？5、真空馈电开关的欠压保护特性ZK-C7-CZF闰闸测锁电路载
