1、“墙与梁栓焊刚接，节点计算书计算软件：TSZ结构设计系列软件TS_MTSToolV46OO计算时间：2022年11月06口10:58:55一.节点基本资料设计依据：钢结构连接节点设计手册(第二版)节点类型为：墙与梁栓焊刚接节点内力采用：梁端节点力采用设计方法为：常用设计梁截面：H-400*200*6*10,材料：Q235腹板螺栓群：10.9级M20螺拴群并列布置：3行：行间距72mm：1列：螺栓群列边距：45mm,行边距45mm双侧焊缝，单根计算长度：Id234-2x6=222mm腹板连接板：234mmx90mm,厚：10mm节点示意图如下：二.荷载信息设计内力：组合工况内力设计值工况N(kN

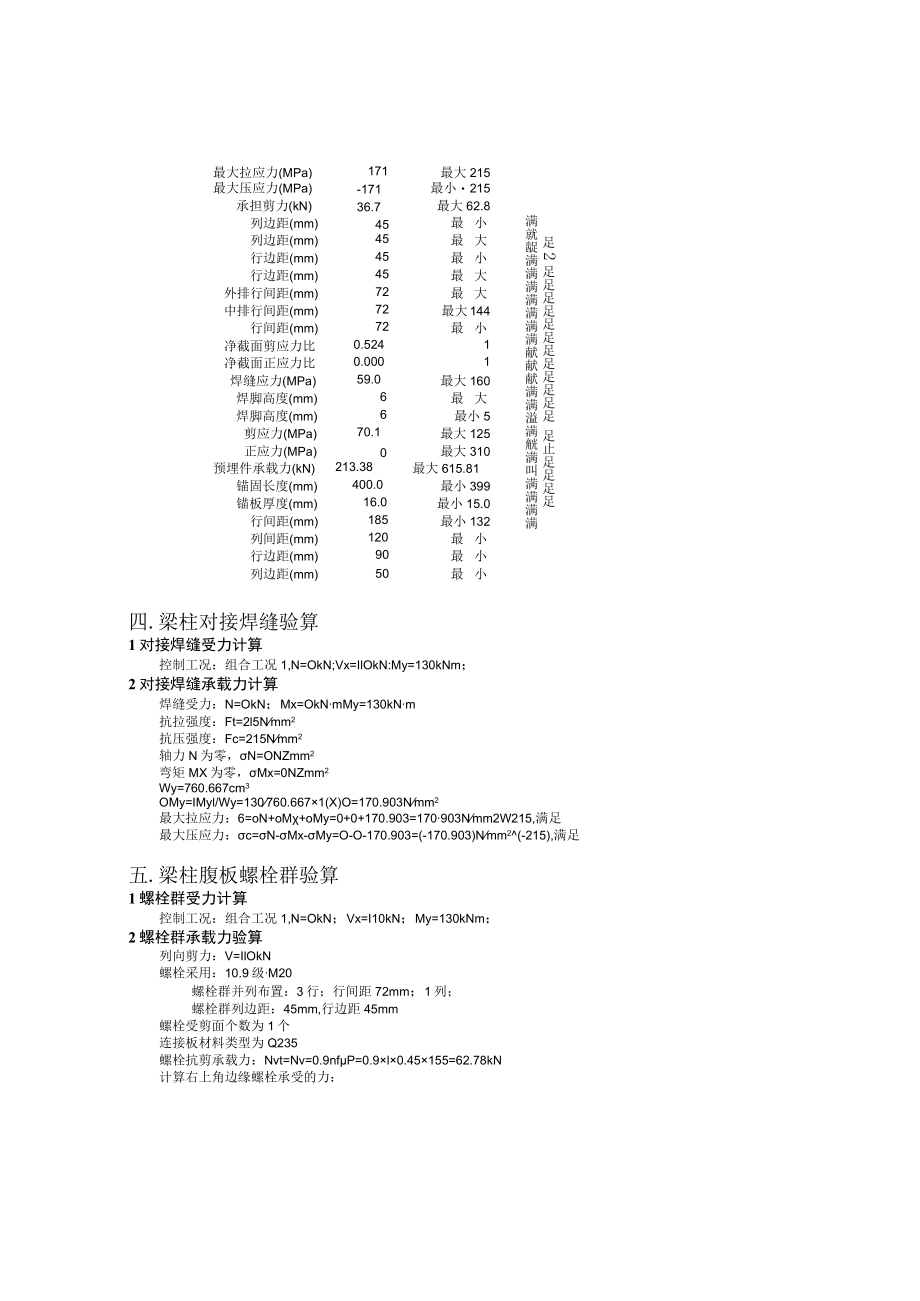

2、)Vx(kN)My(kNm)抗震组合工况10.0110.0130.0否组合工况20.0110.0130.0是三.验算结果一览验算项数值限值结果最大拉应力(MPa)171最大215最大压应力(MPa)-171最小215承担剪力(kN)36.7最大62.8列边距(mm)45最小33列边距(mm)45最大48行边距(mm)45最小44行边距(mm)45最大48外排行间距(mm)72最大72中排行间距(mm)72最大144行间距(mm)72最小66净截面剪应力比0.5241净截面正应力比0.0001焊缝应力(MPa)59.0最大160焊脚高度(mm)6最大12焊脚高度(mm)6最小5剪应力(MPa)7
3、0.1最大125正应力(MPa)0最大310预埋件承载力(kN)213.38最大615.81锚固长度(mm)400.0最小399锚板厚度(mm)16.0最小15.0行间距(mm)185最小132列间距(mm)120最小66行边距(mm)90最小44列边距(mm)50最小44足2足足足足足足足足足足足足 足止足足足足满就龊满满满满满满满献献献满满溢满觥满叫满满满满四.梁柱对接焊缝验算1对接焊缝受力计算控制工况：组合工况1,N=OkN;Vx=IlOkN:My=130kNm；2对接焊缝承载力计算焊缝受力：N=OkN；Mx=OkNmMy=130kNm抗拉强度：Ft=2l5Nmm2抗压强度：Fc=215
4、Nmm2轴力N为零，N=ONZmm2弯矩MX为零，Mx=0NZmm2Wy=760.667cm3OMy=IMyl/Wy=130760.6671(X)O=170.903Nmm2最大拉应力：6=oN+oM+oMy=0+0+170.903=170903Nmm2W215,满足最大压应力：c=N-Mx-My=O-O-170.903=(-170.903)Nmm2(-215),满足五.梁柱腹板螺栓群验算1螺栓群受力计算控制工况：组合工况1,N=OkN；Vx=I10kN；My=130kNm；2螺栓群承载力验算列向剪力：V=IlOkN螺栓采用：10.9级M20螺栓群并列布置：3行；行间距72mm；1列；螺栓群列边

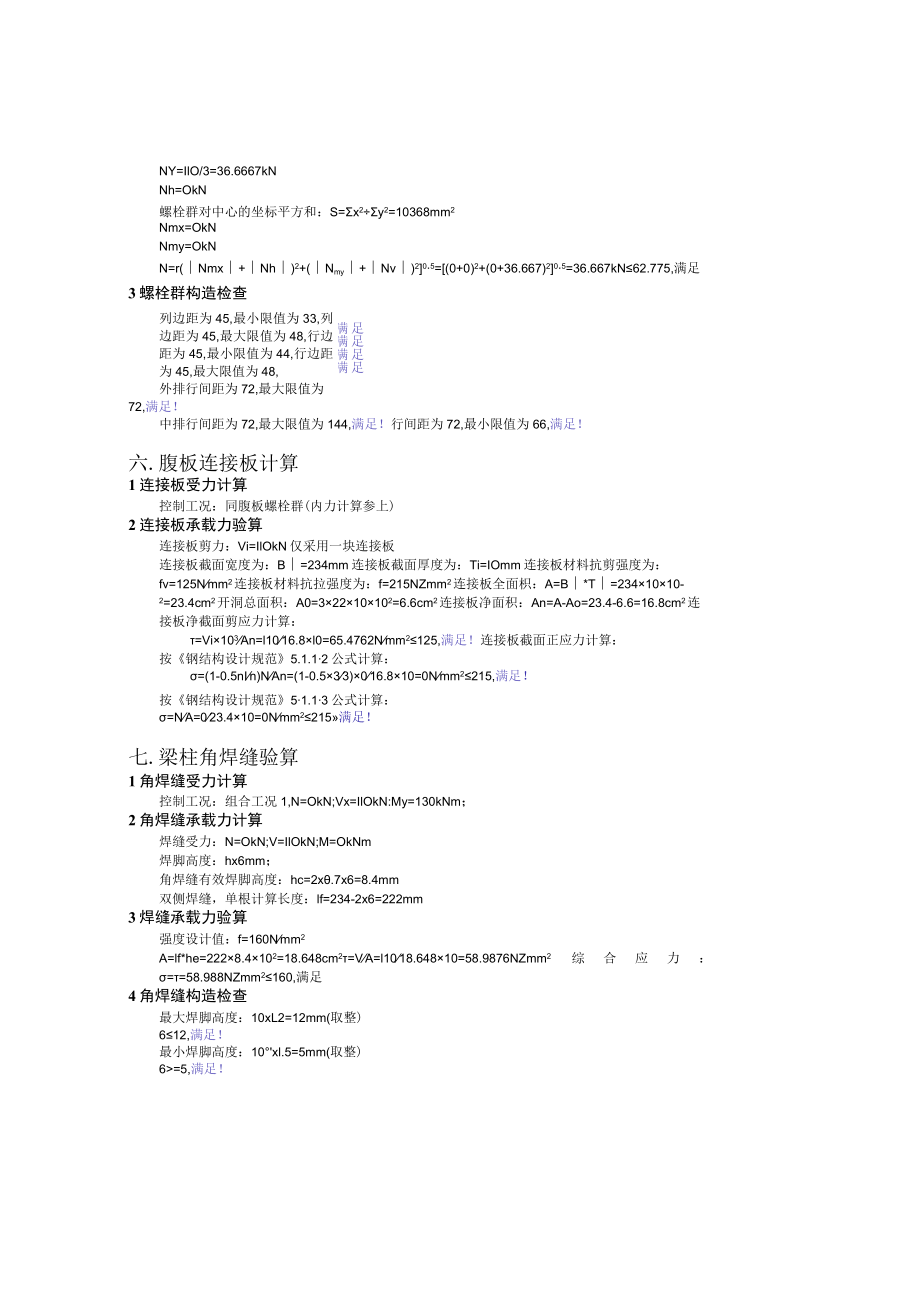

5、距：45mm,行边距45mm螺栓受剪面个数为1个连接板材料类型为Q235螺栓抗剪承载力：Nvt=Nv=0.9nfP=0.9l0.45155=62.78kN计算右上角边缘螺栓承受的力：NY=IlO/3=36.6667kNNh=OkN螺栓群对中心的坐标平方和：S=x2y2=10368mm2Nmx=OkNNmy=OkNN=r(Nmx+Nh)2+(Nmy+Nv)205=(0+0)2+(0+36.667)205=36.667kN62.775,满足3螺栓群构造检查足足足足满满满满列边距为45,最小限值为33,列边距为45,最大限值为48,行边距为45,最小限值为44,行边距为45,最大限值为48,外排行间
6、距为72,最大限值为72,满足！中排行间距为72,最大限值为144,满足！行间距为72,最小限值为66,满足！六.腹板连接板计算1连接板受力计算控制工况：同腹板螺栓群(内力计算参上)2连接板承载力验算连接板剪力：Vi=IlOkN仅采用一块连接板连接板截面宽度为：B=234mm连接板截面厚度为：Ti=IOmm连接板材料抗剪强度为：fv=125Nmm2连接板材料抗拉强度为：f=215NZmm2连接板全面枳：A=B*T=2341010-2=23.4cm2开洞总面积：A0=32210102=6.6cm2连接板净面积：An=A-Ao=23.4-6.6=16.8cm2连接板净截面剪应力计算：=Vi103A
7、n=l1016.8l0=65.4762Nmm2125,满足！连接板截面正应力计算：按钢结构设计规范5.1.12公式计算：=(1-0.5nIn)NAn=(1-0.533)016.810=0Nmm2215,满足！按钢结构设计规范51.13公式计算：=NA=023.410=0Nmm2215满足！七.梁柱角焊缝验算1角焊缝受力计算控制工况：组合工况1,N=OkN;Vx=IlOkN:My=130kNm；2角焊缝承载力计算焊缝受力：N=OkN;V=IlOkN;M=OkNm焊脚高度：hx6mm；角焊缝有效焊脚高度：hc=2x.7x6=8.4mm双侧焊缝，单根计算长度：lf=234-2x6=222mm3焊缝承
8、载力验算强度设计值：f=160Nmm2A=lf*he=2228.4102=18.648cm2=VA=l1018.64810=58.9876NZmm2综合应力：=58.988NZmm2160,满足4角焊缝构造检查最大焊脚高度：10xL2=12mm(取整)612,满足！最小焊脚高度：10xl.5=5mm(取整)6=5,满足！八.梁腹净截面承载力验算1梁腹净截面抗剪验算控制工况：组合工况1,Vx=IlOkN:腹板净高：h=4OO-10-10-322=314mm腹板剪应力：=1.2*V(ho*Tw)=1.2110000/(3146)=70.0636943125,满足2梁腹净截面抗弯验算无偏心弯矩作用，
9、抗弯应力为0,满足！九.锚件群验算1锚件群受力计算控制工况：组合工况1,N=OkN:Vx=HOkN;这里要将外力换算到锚件群坐标系2锚板锚件群构造检查锚固长度限值计算：锚固长度按混凝土结构设计规范2010版公式8.3.1/米取：钢筋的外形系数：=0.16钢筋的抗拉强度设计值：fy=270钢筋的公称直径d=22mm混凝土轴心抗拉强度设计值：ft=1.43Nmm2锚固长度限值：lab=a*ff*d=O.16x270/1.43x22=664.6mm钢筋采用机械锚固方式，取包括锚固端头在内的锚固长度为上述计算值的0.6倍：la=664.6150.6=398.769mm锚固长度为400,最小限值为398.769,满足！锚板厚度限值计算：按混凝土结构设计规范2010版971规定，锚板厚度宜大于锚筋宜径的0.6倍，故取锚板厚度限值：T=0.6xd=0.6x22=13.2mm锚筋间距b取为列间距，b=120mm锚筋的间距：b=120mm,按规范且有受拉和受弯预埋件的锚板厚度尚宜大于b8=l5mm,故取锚板厚度限值：T=I208=15mm锚板厚度为16,最小限值为15,满足！行间距为185,最小限值为132,满足！列边距为120,最小限值为66,满足！行边距为90,最小限值为44,满足！列边距为50,最小限值为44,满足！
