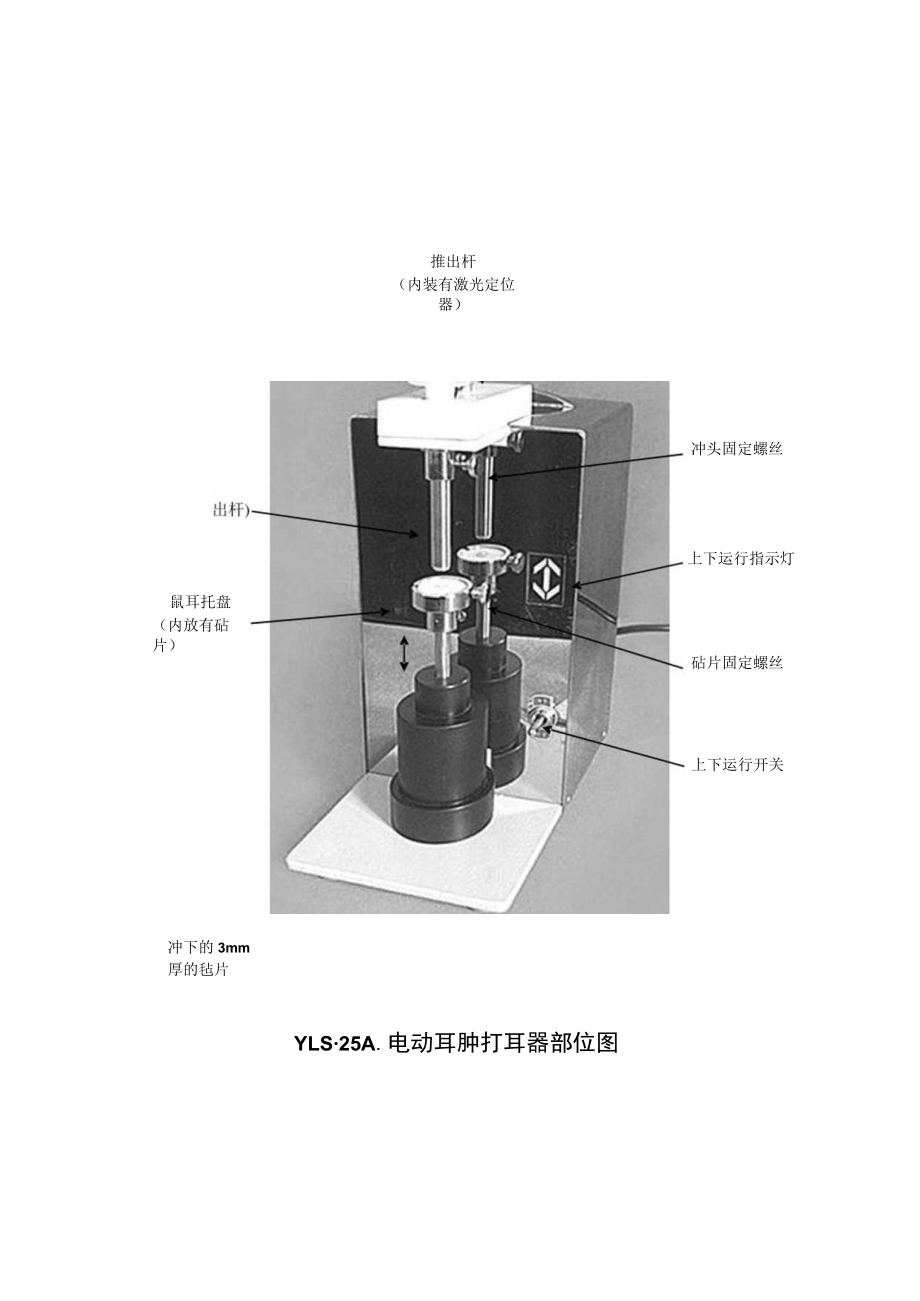

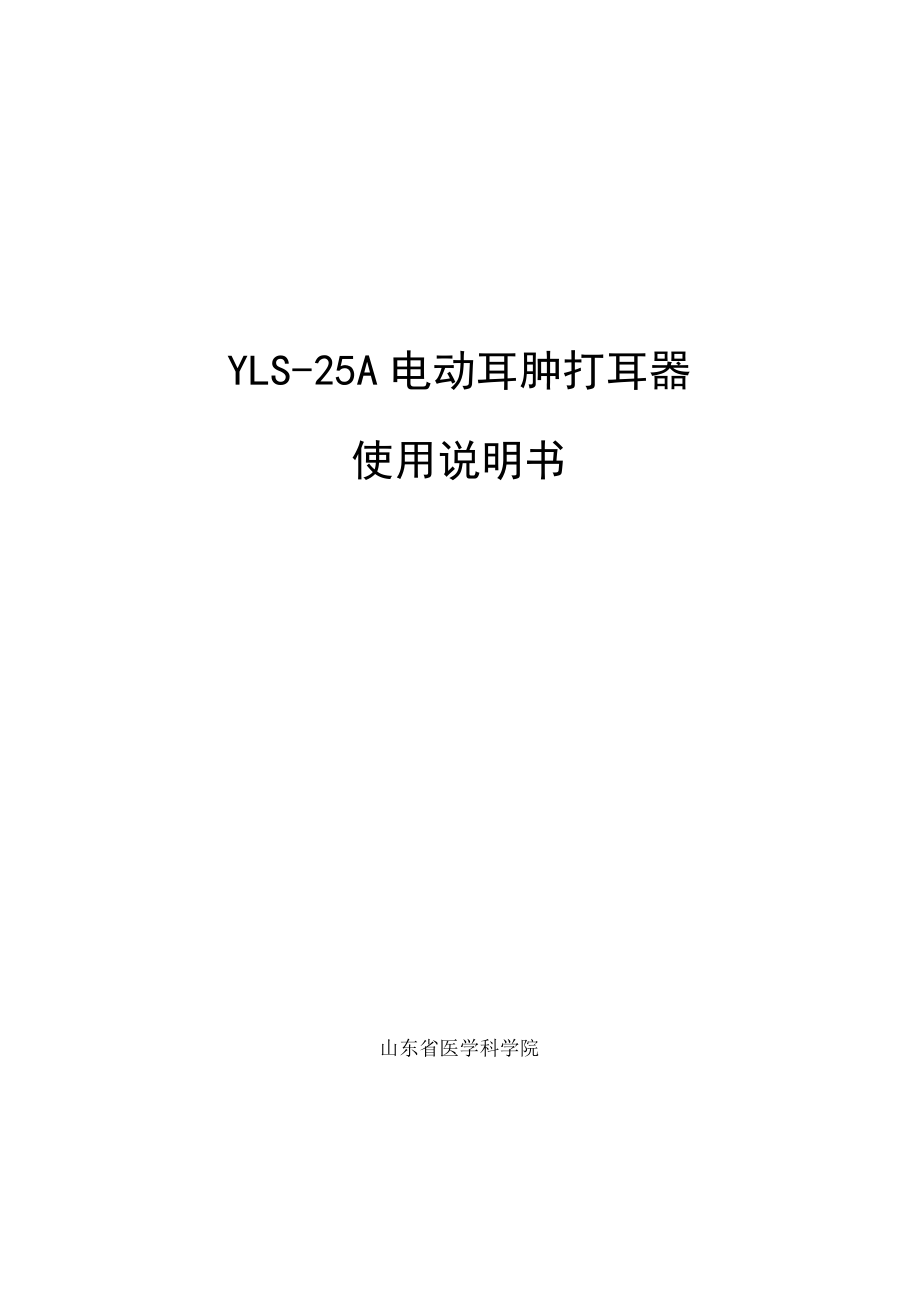

1、YLS-25A电动耳肿打耳器使用说明书山东省医学科学院济南益延科技发展有限公司推出杆（内装有激光定位器）鼠耳托盘（内放有砧片）冲头固定螺丝上下运行指示灯砧片固定螺丝上下运行开关冲下的3mm厚的毡片YLS25A.电动耳肿打耳器部位图一、概述:鼠耳肿胀法是解热抗炎药物筛选鉴定中常用的方法之一，因其实验方法简单，成本较低，指标直观，特异性高而深受实验人员和教学人员在喜爱，但过去实验人员又常因没有很好的器械去取耳片，而使一个简单的实验变的异常复杂，有时打孔器（胶塞打孔器）不快或卷刃，耳片打不下来；有时垫物过软耳片进入打孔器掏不出来；有时打孔器与鼠耳的相对位置不固定，出现较大偏差等等。由于鼠耳肿胀法是一
2、种用称重对比法来检测、验证药物的药效作用，而耳片的称重差又都是毫克级的，微小的操作误差都会直接影响到实验药物的真实性和结果的可靠性，例如：用打孔器靠近耳尖打和靠近耳根打，两耳片的重量相差57毫克。又如用不快的打孔器和锋利的打孔器打下的耳片（同鼠）相差1毫克。诸如此类原因有时使实验难以达到预期的效果。为了解决这些问题，我们前期自主开发了YLS-Q4手动耳肿打耳器，虽然解决了一些问题，方便了实验。但在实际使用中，还是存在一些问题，例如冲击弹簧拉起力较大，手力小的人操作困难，样本多时尤为明显；圆柱剪裁刀在使用中偶有卡死现象；如果使用后忘记及时清理裁刀有锈蚀情况等等，为此,我们针对这些问题进行了彻底的
3、改进，研发出新一代的YLS-25A电动耳肿打耳器。电动耳肿打耳器，使用了电动推杆，激光定位，不锈钢冲头等新工艺，新技术，减轻了工作强度，提高了实验精度，保证了使用安全，成为了一款既适合高水平的科研实验使用，同时又适合普通的教学实验使用的实验器材。电动耳肿打耳器采用了电动推杆为动力，冲头固定，托耳盘升降的方式，解决了从冲头中心射出激光束为耳片提供定位点的问题，保证了冲耳片的精准性，同时也方便了冲头的更换。电动耳肿打耳器，配有三种冲头，8mm,7mm,6mm,适合不同品系，不同大小的动物，（如有特殊规格要求还可定制），冲头使用了马氏刀具用不锈钢制成，锋利、不锈，可连续使用2万次无需磨砺,冲头上部带
4、有推出杆，可将冲下的耳片从冲头中推出，放置到盛接器皿中。二、主要技术指标：冲头：规格：内径：8mm内径：7mm内径：6mm材质：马氏不锈钢刃口斜度：20度电动推杆：电压直流：24V电流限流：1.5A最大推力：900N冲口处最大单位面积受力：2T激光定位：波长：650nm（红光）功率：5mW使用寿命：6000小时光斑直径：11.5mm托耳盘及砧片：托耳盘直径：（内）25mm（外）31mm砧片材料：POM工程塑料（食品级）直径：24.5mm厚度：6mm冲头与砧片之间最大间隙：12mm（小于食指的平均直径，安全距离）电源：交流220V50H功率：30W整机外型尺寸：长200mm,宽13Omm高290
5、mm重量：6Kg三、使用方法：1、将电源线连接到带接地线的电源上，并确定牢固、可靠。2、打开仪器背面的电源开关。激光定位点出现。3、将鼠耳放在托耳盘的砧片上，并依据激光亮点进行中心定位。4、鼠耳定位后，搬动前面的托盘升降开关向上，升降指示窗口的上升指示箭头点亮，托盘上升，当上升到终点后，指示箭头变暗，同时推动力杆变声，托盘不再上升，这时松手后开关自动回到中间关停位置。随后搬动升降开关向下，升降指示窗口的下降指示箭头点亮，托盘下行，一直到推力杆停止为止。5、耳片托盘下行后，冲下的耳片一般是置留在冲头孔内，（也有粘在砧片上的），这时将冲头上端的推出杆操纵帽下压，就可将耳片推投到盛接器皿中，松手后推
6、出杆自动退回。这样就完成一次鼠耳冲耳过程。6、冲头的更换：仪器配有三种冲头，出厂标准安装为内径7mm的，如需使用内径8mm或6mm时，可按以下方法更换。首先将耳盘降至最低，随后关闭电源。再将推出杆轻轻向上拔出，注意拔出时要垂直上提出，同时注意不要把激光电源线扯断。松开冲头固定螺丝，垂直下拔冲头，注意不要将冲头刃口碰到其它有金属的地方造成损坏。随后将所需规格的冲头装上，并旋紧固定螺丝，再将推出杆轻轻装上。特别注意：推出杆直径只有4mm,并中空，稍不注意，易造成弯曲，弯曲后影响推出杆的装入和激光定位的准确，操作时要特别注意。建议最好购买前确定常用冲头的内径，并通知厂家进行安装定位，确保今后正常使用
7、，减少更换次数。7、砧片更换砧片为POM棒制作，POM棒俗称赛钢棒，具有机械强度高、刚性大、硬度高、优异的弹性和耐磨性，即使在低温下也能有较高的冲击强度，生理性能好，适宜与食品接触。砧片在使用过程中由于受冲头刀刃的压迫，长时间使用会形成一道环形沟槽，沟槽很深时将影响冲裁效果，所以需要翻转、修复、更换。翻转：将托耳盘了降至最低，断掉电源，松开砧片固定螺丝，取下砧片，翻转过来固定住，可继续使用。修复：两面沟槽都很深时，可取下来使用厂家配带的砂纸进行平面旋转式研磨，使沟槽变浅或消除后可继续使用，当厚度不足原厚度一半时可更换（原厚6mm）。更换：将托耳盘降至最低，断掉电源，松开砧片固定螺丝,取下砧片，更换上新的砧片旋紧固定螺丝。四、注意事项该仪器除用于动物耳片冲切外，不能移做它用。操作过程中严禁人体的任何部位进入砧片与冲头之间，确认身体部位离开冲头刃口，后方可板动开关。在耳片冲切的过程中，严禁一切金属物质进入砧片与冲头之间。如镜子、针头、刀片等。砧片沾有动物血渍时可取下来清洗，干燥后装回。冲头一般不需要清洗，如需清洗时，可用棉棒沾清水擦拭冲头刃口部位。仪器如有部分改进恕不另行告知。仪器严禁自行拆卸，避免发生意外。如有问题请及时与厂家联系。联系电话：济南益延科技发展有限公司
