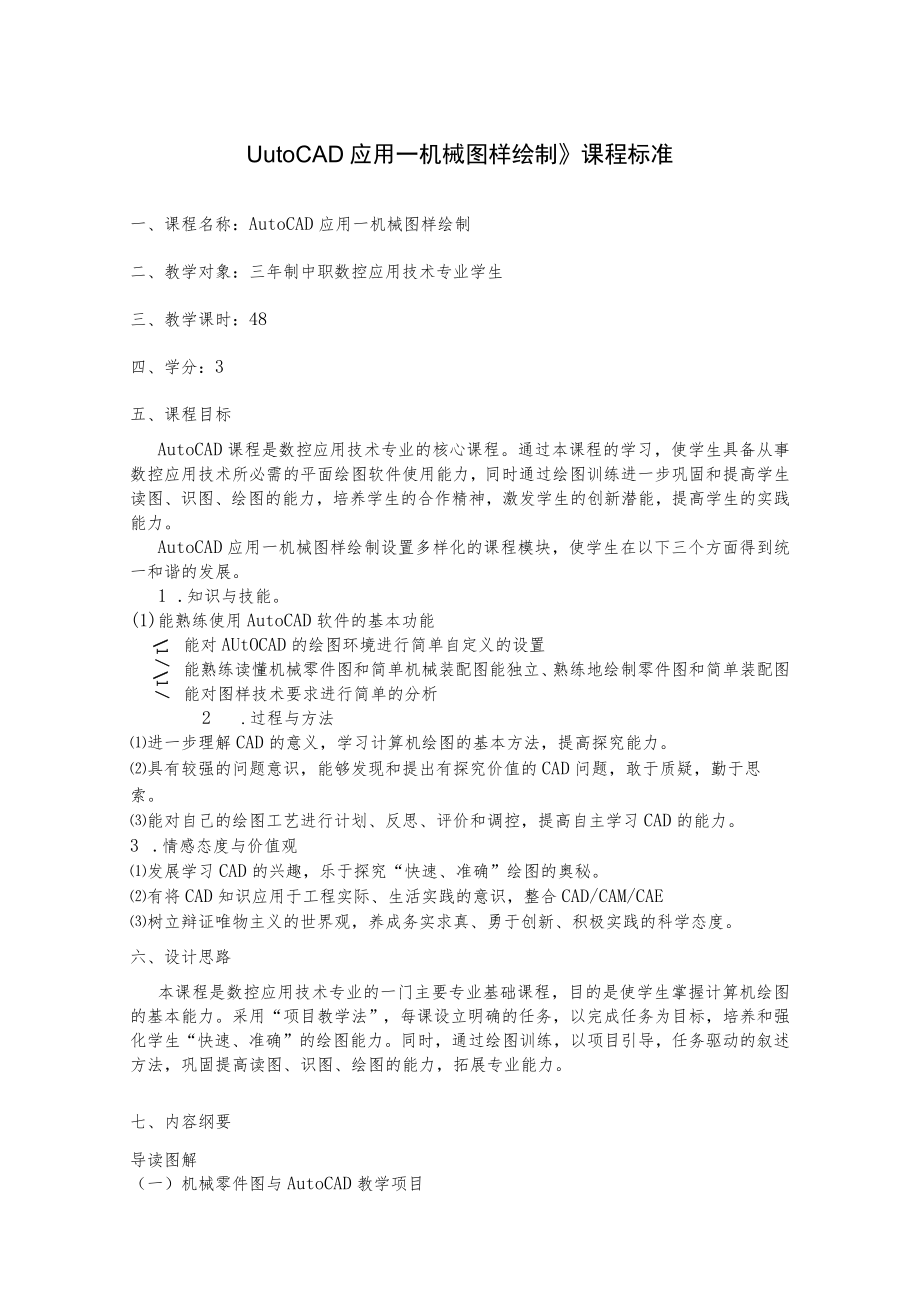

1、UutoCAD应用一机械图样绘制课程标准一、课程名称：AutoCAD应用一机械图样绘制二、教学对象：三年制中职数控应用技术专业学生三、教学课时：48四、学分：3五、课程目标AutoCAD课程是数控应用技术专业的核心课程。通过本课程的学习，使学生具备从事数控应用技术所必需的平面绘图软件使用能力，同时通过绘图训练进一步巩固和提高学生读图、识图、绘图的能力，培养学生的合作精神，激发学生的创新潜能，提高学生的实践能力。AutoCAD应用一机械图样绘制设置多样化的课程模块，使学生在以下三个方面得到统一和谐的发展。1 .知识与技能。(1)能熟练使用AutoCAD软件的基本功能ll !/ 7 2 3 4 5
2、 /( Zzv x能对AUtOCAD的绘图环境进行简单自定义的设置能熟练读懂机械零件图和简单机械装配图能独立、熟练地绘制零件图和简单装配图能对图样技术要求进行简单的分析2 .过程与方法进一步理解CAD的意义，学习计算机绘图的基本方法，提高探究能力。具有较强的问题意识，能够发现和提出有探究价值的CAD问题，敢于质疑，勤于思索。能对自己的绘图工艺进行计划、反思、评价和调控，提高自主学习CAD的能力。3 .情感态度与价值观发展学习CAD的兴趣，乐于探究“快速、准确”绘图的奥秘。有将CAD知识应用于工程实际、生活实践的意识，整合CAD/CAM/CAE树立辩证唯物主义的世界观，养成务实求真、勇于创新、积

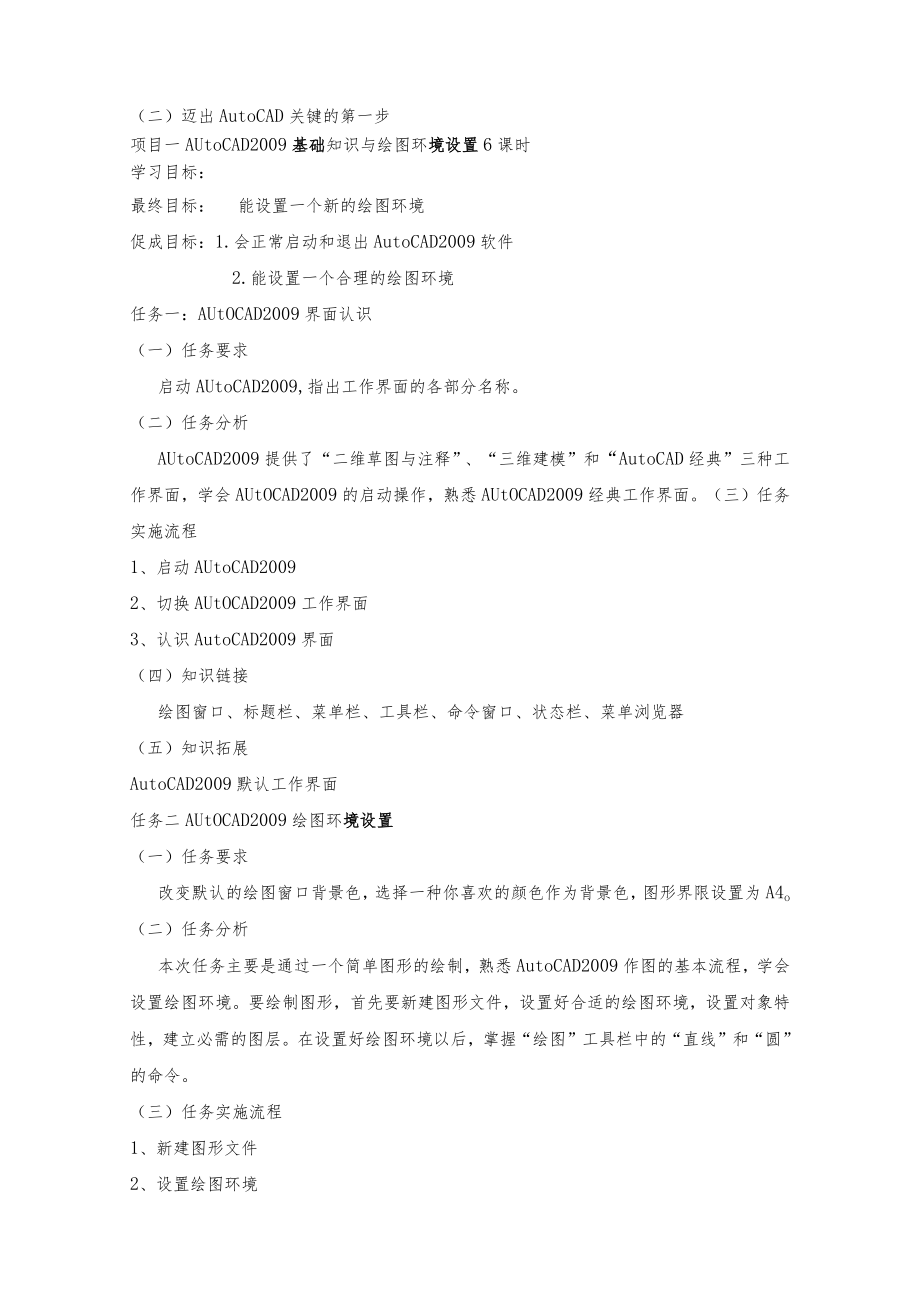

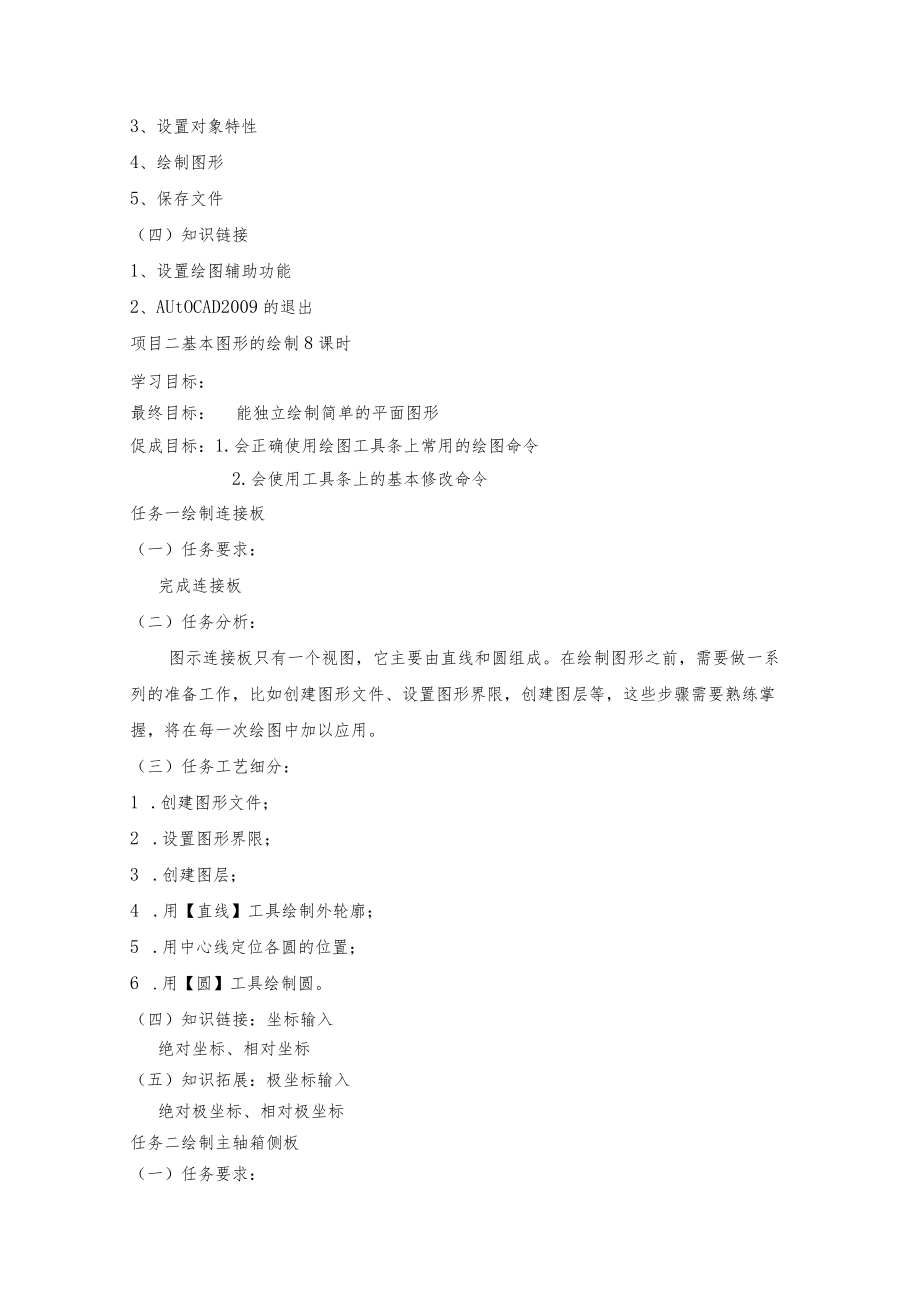

3、极实践的科学态度。六、设计思路本课程是数控应用技术专业的一门主要专业基础课程，目的是使学生掌握计算机绘图的基本能力。采用“项目教学法”，每课设立明确的任务，以完成任务为目标，培养和强化学生“快速、准确”的绘图能力。同时，通过绘图训练，以项目引导，任务驱动的叙述方法，巩固提高读图、识图、绘图的能力，拓展专业能力。七、内容纲要导读图解（一）机械零件图与AutoCAD教学项目（二）迈出AutoCAD关键的第一步项目一AUtoCAD2009基础知识与绘图环境设置6课时学习目标：最终目标：能设置一个新的绘图环境促成目标：1.会正常启动和退出AutoCAD2009软件2.能设置一个合理的绘图环境任务一：A
4、UtOCAD2009界面认识（一）任务要求启动AUtoCAD2009,指出工作界面的各部分名称。（二）任务分析AUtoCAD2009提供了“二维草图与注释”、“三维建模”和“AutoCAD经典”三种工作界面，学会AUtOCAD2009的启动操作，熟悉AUtOCAD2009经典工作界面。（三）任务实施流程1、启动AUtoCAD20092、切换AUtOCAD2009工作界面3、认识AutoCAD2009界面（四）知识链接绘图窗口、标题栏、菜单栏、工具栏、命令窗口、状态栏、菜单浏览器（五）知识拓展AutoCAD2009默认工作界面任务二AUtOCAD2009绘图环境设置（一）任务要求改变默认的绘图窗
5、口背景色，选择一种你喜欢的颜色作为背景色，图形界限设置为A4o（二）任务分析本次任务主要是通过一个简单图形的绘制，熟悉AutoCAD2009作图的基本流程，学会设置绘图环境。要绘制图形，首先要新建图形文件，设置好合适的绘图环境，设置对象特性，建立必需的图层。在设置好绘图环境以后，掌握“绘图”工具栏中的“直线”和“圆”的命令。（三）任务实施流程1、新建图形文件2、设置绘图环境3、设置对象特性4、绘制图形5、保存文件（四）知识链接1、设置绘图辅助功能2、AUtOCAD2009的退出项目二基本图形的绘制8课时学习目标：最终目标：能独立绘制简单的平面图形促成目标：1.会正确使用绘图工具条上常用的绘图命
6、令2.会使用工具条上的基本修改命令任务一绘制连接板（一）任务要求：完成连接板（二）任务分析：图示连接板只有一个视图，它主要由直线和圆组成。在绘制图形之前，需要做一系列的准备工作，比如创建图形文件、设置图形界限，创建图层等，这些步骤需要熟练掌握，将在每一次绘图中加以应用。（三）任务工艺细分：1 .创建图形文件；2 .设置图形界限；3 .创建图层；4 .用【直线】工具绘制外轮廓；5 .用中心线定位各圆的位置；6 .用【圆】工具绘制圆。（四）知识链接：坐标输入绝对坐标、相对坐标（五）知识拓展：极坐标输入绝对极坐标、相对极坐标任务二绘制主轴箱侧板（一）任务要求：完成主轴箱侧板（二）任务分析：主轴箱侧板
7、由一个圆角矩形、20个长圆孔和4个小圆孔组成。需要综合应用阵列、修剪和打断命令（三）任务工艺细分：1 .用【矩形】工具绘制圆角矩形；2 .用【圆】工具绘制四个小圆孔；3 .用【圆】和【直线】工具绘制长圆孔；4 .用【阵列】工具完成20个长圆孔绘制。（四）知识链接：矩形阵列（五）知识拓展：打断对象任务三绘制模板（一）任务要求：完成模板（二）任务分析：模板由圆、正多边形、椭圆和圆弧组成，需要综合应用多个绘图工具。（三）任务工艺细分：1 .用【直线】工具绘制基准线；2 .用【圆】工具绘制两个圆；3 .用【正多边形】工具绘制正六边形；4 .用【椭圆】工具完成椭圆绘制；5 .用【直线】工具作两圆的外公切
8、线；6 .用【圆】工具绘制两圆的外切圆，用【修剪】工具修剪多余圆弧。（四）知识链接：正多边形中心点”模式、“边”模式（五）知识拓展：椭圆绘制椭圆、绘制椭圆弧项目三：简单图形（轴套类、轮盘类零件）的绘制8课时项目要求：促成目标：L了解轴套类、轮盘类零件的特点2.能操作绘图的基本命令和图形编辑工具最终目标：能独立绘制简单的轴套类和轮盘类零件图任务一绘制主轴（一）任务要求：完成主轴零件图（二）任务分析：1、视图分析2、绘图要点3、使用命令（三）任务工艺细分：1、选择【直线】工具0绘制轴的轮廓线；2、选择【镜像】工具而对所绘制的阶梯轴的下部进行镜像处理；3、通过【倒角】、【修剪】、【偏移】等命令绘制一
9、些小细节；4、通过【直线】、【样条曲线】、【圆】、【偏移】、【修剪】、【图案填充】等命令绘制局部视图和移出断面图；5、通过【线性标注】命令标注主轴上的尺寸。（四）知识链接：线性标注、倒角（五）知识拓展：图案填充、尺寸标注样式任务二绘制带轮（一）任务要求：完成带轮零件图（二）任务分析：1、视图分析2、绘图要点3、使用命令（三）任务工艺细分：1、选择【直线】工具绘制基准线，选择【偏移】工具处绘制各圆柱的轮廓线和交线；2、选择【修剪】工具子，修剪各圆柱和圆柱孔多余的线；3、通过【倒角】、【直线】、【图案填充】等命令绘制一些小细节；4、通过【线性标注】和【快速引线】命令标注带轮上的尺寸。（四）知识拓展
10、：形位公差任务三：绘制轮盘（一）任务要求：完成盘类零件图（二）任务分析：图示盘类零件的零件图采用2个视图：主视图和左视图，左视图是全剖视图。可以利用【圆】工具确定零件主视图的主要轮廓线，利用【阵列】工具确定零件均匀分布的槽的轮廓线，以实现设计的参数驱动。依据高平齐的绘图原则绘制左视图，并绘制全剖视图的剖面线。（S）任务工艺细分：1、选择【直线】工具71绘制基准线，选择【圆】工具绘制各圆柱的轮廓线；2、选择【偏移】工具四、【修剪】工具+1和【圆弧】工具rI绘制中间和上面的槽；3、选择【阵列】工具生和【修剪】工具长|绘制另外4个槽；4、利用高平齐，选择【直线】工具/、【偏移】工具四、【修剪】工具/
11、T和【图案填充】工具燧绘制左视图；5、选择【线性】工具LI、【半径】工具0、【直径】工具0来标注尺寸。（四）知识链接：环形阵列项目四：综合零件（叉架类、箱体类零件）的绘制10课时项目要求：促成目标：L学会识度叉架类、箱体类零件图的方法；2 .能绘制叉架类和箱体类零件的基本思路；3 .操作绘图的基本命令和图形编辑工具。项目要求：能独立绘制简单的叉架类和箱体类零件图。任务一绘制定位块（一）任务要求：完成定位块零件图（二）任务分析：图示定位块零件图采用3个基本视图：主视图、俯视图和左视图，俯视图采用阶梯剖。此零件是个切割式组合体，基础形体是一个四棱柱，对基础形体五次切割完成零件造型。五次切割：IOX
12、lo棱边角30x30x13长方形沉孔深13的圆孔深10的圆孔。使用命令：直线、圆、偏移、修剪、删除、圆角、构造线、图案填充。（S）任务工艺细分：1 .画基础形体的三视图。2 .画IoXlO棱边切角的投影，先画主视图投影，再画左视图投影。3 .画30x30x13矩形切槽的投影，先画主视图投影，再画左视图投影。4 .画深13圆孔的三视图，先画主视图投影，再画左视图和俯视图投影5 .画沉孔的三视图，先画主视图投影，再画左视图和俯视图投影。6 .画深10圆孔的三视图，先画主视图投影，再画左视图和俯视图投影。7 .画剖切符号和未剖切区域的投影。（四）知识链接：自动追踪对象捕捉追踪设置、极轴追踪设置（五）
13、知识拓展：线型比例、构造线任务二绘制槽轮支架（一）任务要求：完成防护罩支架零件图（二）任务分析：图示槽轮支架零件图采用3个视图；主视图、左视图和俯视图，左视图采用全剖视图。零件结构较简单，主要由三个板状体和带有螺纹孔的两个圆柱体组成，整个视图可用形体拆分法绘制。先绘制尺寸为120x150的底板，其次绘制两块尺寸为160x100的竖板，再绘制。100的圆柱体，根据零件加工习惯，把螺纹孔和通孔放到最后绘制。每个形体绘制时都要画出三视图，这样便于集中注意力观察视图尺寸，也便于应用“三等关系”提高绘图效率。使用命令：直线、圆、剖面线、倒角、偏移、修剪、删除、打断、延伸（S）任务工艺细分：1 .先画好中
14、心线和定位线，然后用【直线】和【倒角】命令绘制120x150的底板；2 .用【直线】和【倒角】命令绘制尺寸为160x100的两块竖板；3 .用【圆】和【直线】命令绘制。100的两个圆柱体；4 .先画主视图和左视图中的M5螺纹孔，再画主视图和俯视图中的615通孔；5 .在左视图上用【图案填充】命令给剖切区域画上剖面线。（四）知识链接：打断和合并打断命令、打断于点、合并对象（五）知识拓展：延伸命令使用技巧1、右键全选2、F键栏选3、窗交选择4、E键延伸5、多段线延伸任务三绘制防护罩支架（一）任务要求：完成防护罩支架零件图（二）任务分析：图示防护罩支架零件图采用3个视图；主视图、右视图和俯视图，主视
15、图采用局部剖以表达四个沉孔的外形和尺寸，右视图中四个沉孔均匀分布。零件形状由板状结构组成，总体轮廓线可用直线【直线】或【矩形】命令绘制，用【圆】命令绘制右视图中一个沉孔，然后利用【阵列】命令绘制其它三个沉孔，主视图和俯视图可通过三等关系投影绘制。使用命令：直线、圆、图案填充、样条曲线、修剪、偏移、删除、打断（S）任务工艺细分：L用【矩形】和【分解】命令绘制出零件在右视图轮廓外形，用【偏移】和【修剪】命令画出中间细节部分；2 .用【圆】绘制一个沉头孔在右视图上的轮廓，再利用【阵列】完成另外3个沉头孔；3 .按照三视图“高平齐”绘图原则，用【构造线】、【偏移】、【直线】和【修剪】绘制出零件在主视图上的投影；4 .用【偏移】和【修剪】绘制沉孔在主视图上的形状，用【样条曲线】命令绘
