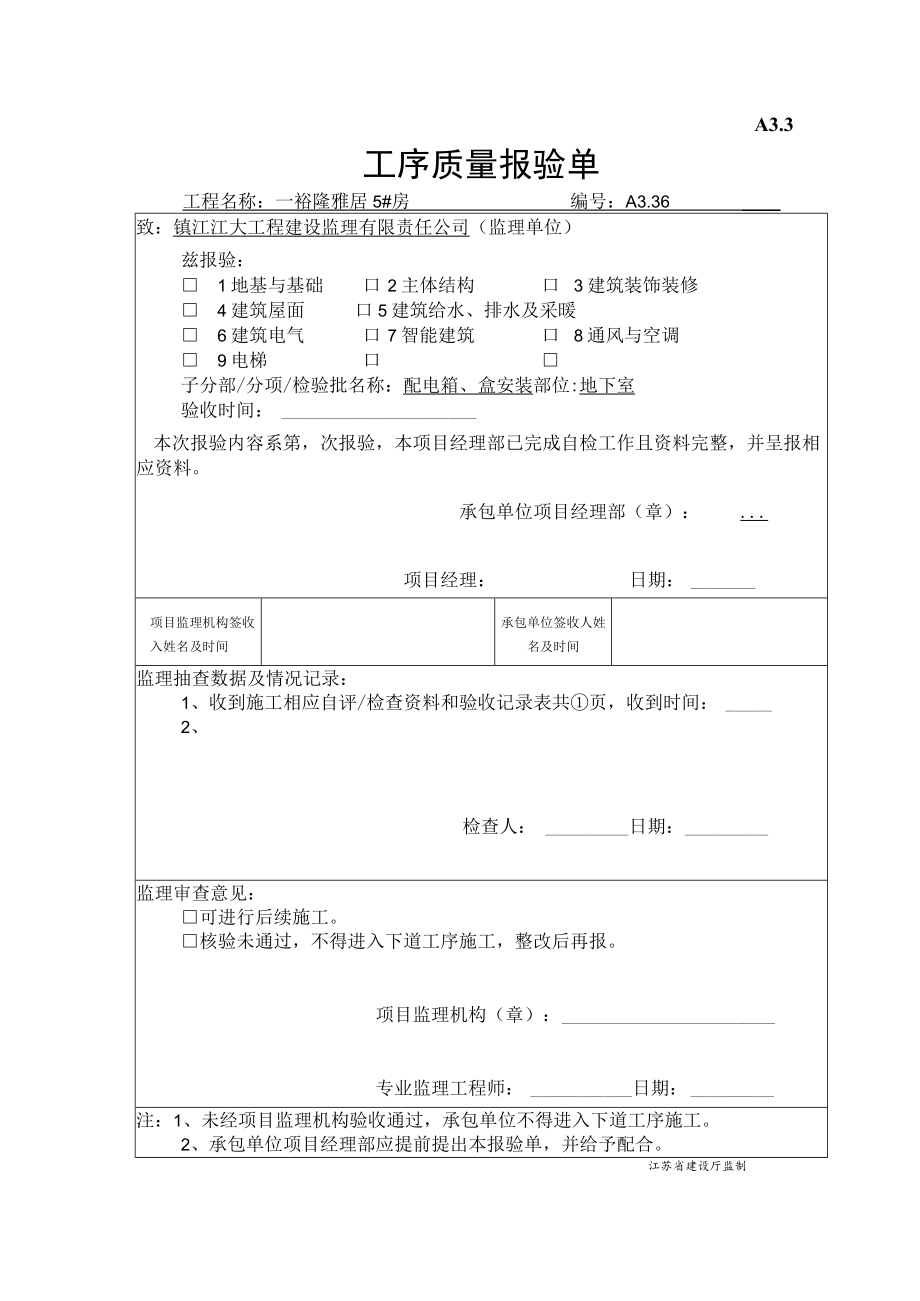

1、A3.3工序质量报验单工程名称：一裕隆雅居5#房编号：A3.36致：镇江江大工程建设监理有限责任公司（监理单位）兹报验： 1地基与基础口2主体结构口3建筑装饰装修 4建筑屋面口5建筑给水、排水及采暖 6建筑电气口7智能建筑口8通风与空调 9电梯口子分部/分项/检验批名称：配电箱、盒安装部位:地下室验收时间：本次报验内容系第，次报验，本项目经理部已完成自检工作且资料完整，并呈报相应资料。承包单位项目经理部（章）：.项目经理：日期：项目监理机构签收入姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录：1、收到施工相应自评/检查资料和验收记录表共页，收到时间：2、检查人：日期：监理审查意见：可

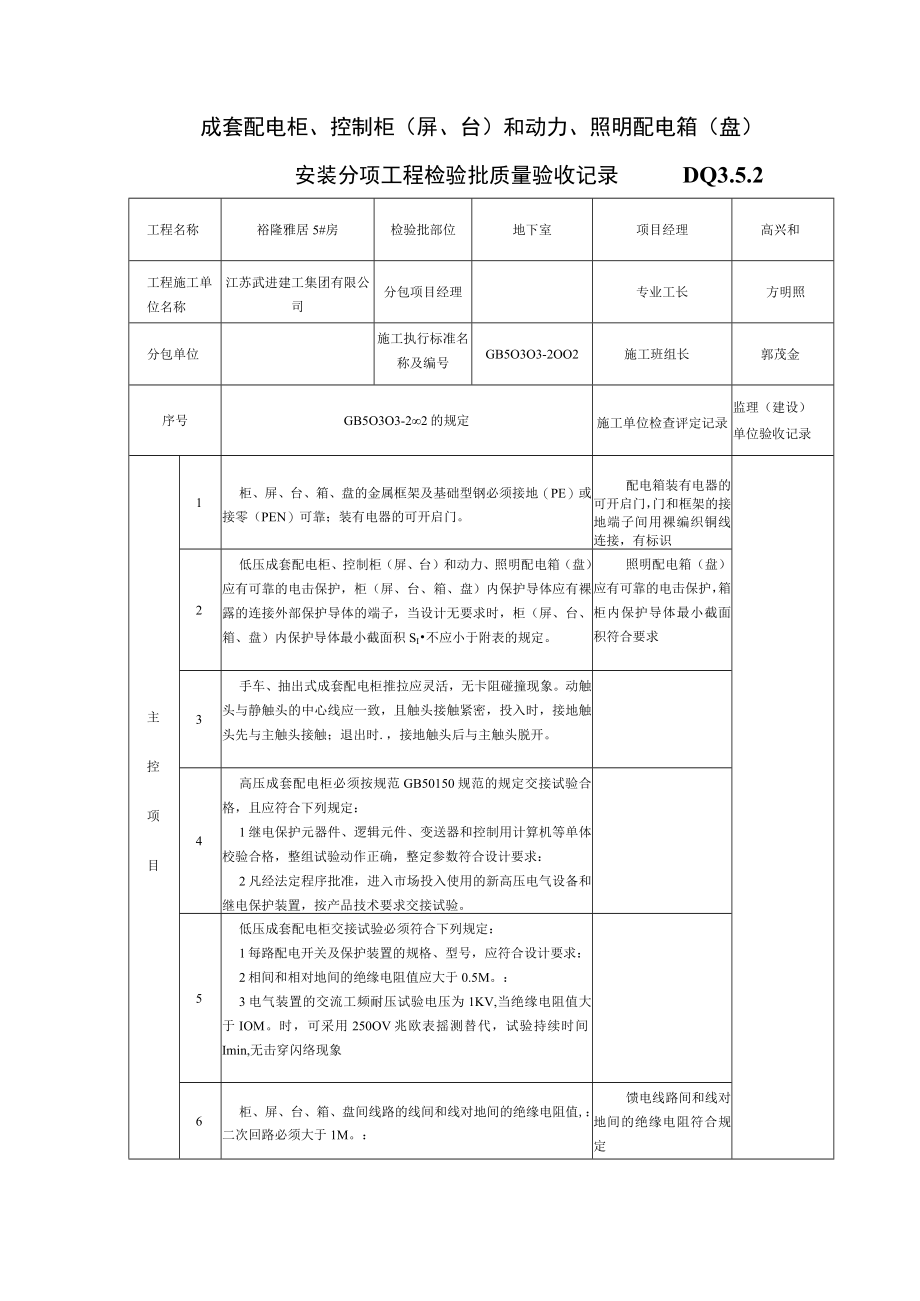

2、进行后续施工。核验未通过，不得进入下道工序施工，整改后再报。项目监理机构（章）：专业监理工程师：日期：注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。2、承包单位项目经理部应提前提出本报验单，并给予配合。江苏省建设厅监制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装分项工程检验批质量验收记录DQ3.5.2工程名称裕隆雅居5#房检验批部位地下室项目经理高兴和工程施工单位名称江苏武进建工集团有限公司分包项目经理专业工长方明照分包单位施工执行标准名称及编号GB5O3O3-2OO2施工班组长郭茂金序号GB5O3O3-22的规定施工单位检查评定记录监理（建设）单位验收记录主控项
3、目1柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门。配电箱装有电器的可开启门，门和框架的接地端子间用裸编织铜线连接，有标识2低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护，柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积SI不应小于附表的规定。照明配电箱（盘）应有可靠的电击保护，箱柜内保护导体最小截面积符合要求3手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先与主触头接触；退出时.，
4、接地触头后与主触头脱开。4高压成套配电柜必须按规范GB50150规范的规定交接试验合格，且应符合下列规定：1继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格，整组试验动作正确，整定参数符合设计要求：2凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术要求交接试验。5低压成套配电柜交接试验必须符合下列规定：1每路配电开关及保护装置的规格、型号，应符合设计要求：2相间和相对地间的绝缘电阻值应大于0.5M。：3电气装置的交流工频耐压试验电压为1KV,当绝缘电阻值大于IOM。时，可采用250OV兆欧表摇测替代，试验持续时间Imin,无击穿闪络现象6柜、屏、台、箱、

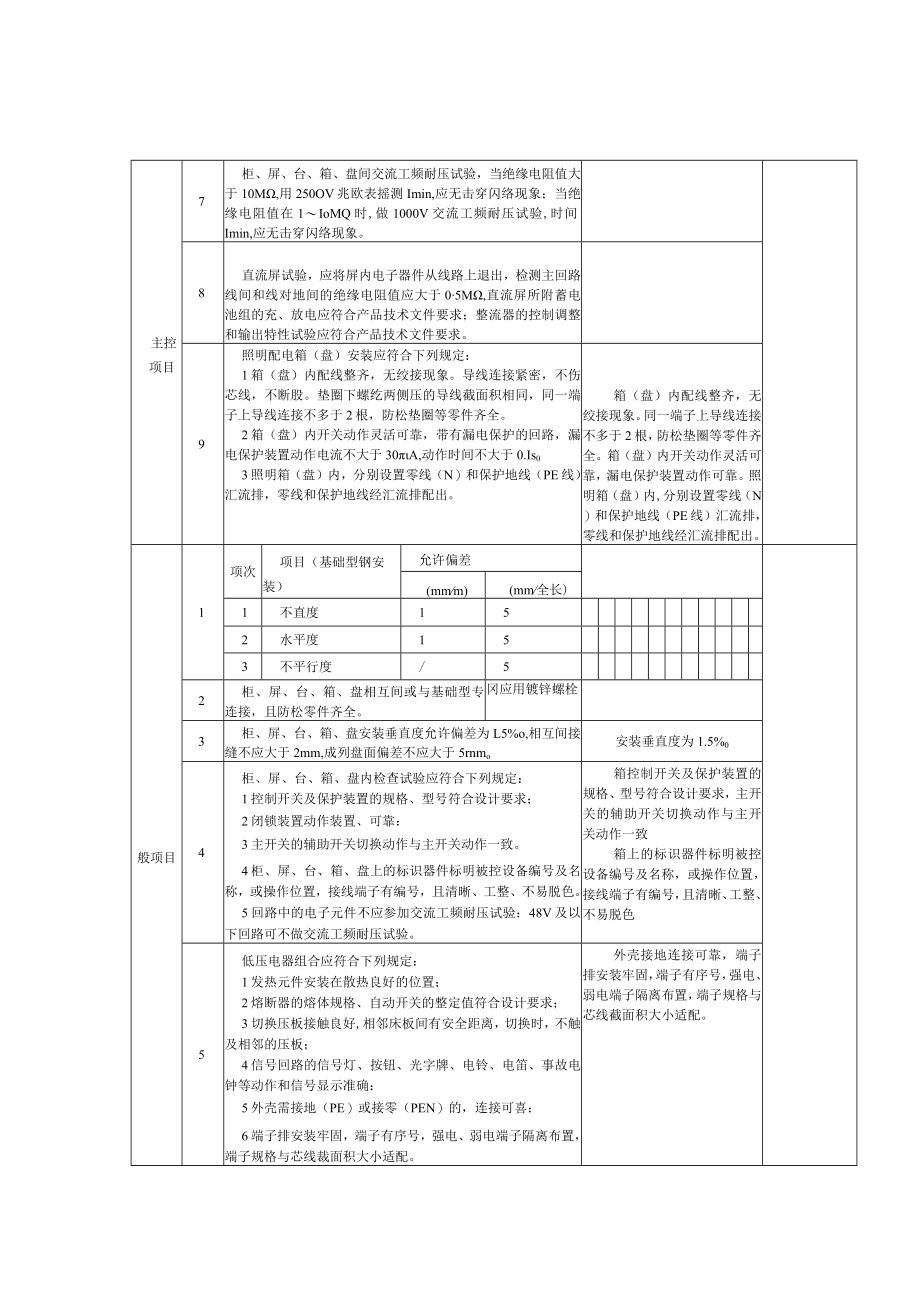

5、盘间线路的线间和线对地间的绝缘电阻值,：二次回路必须大于1M。：馈电线路间和线对地间的绝缘电阻符合规定主控项目7柜、屏、台、箱、盘间交流工频耐压试验，当绝缘电阻值大于10M,用250OV兆欧表摇测Imin,应无击穿闪络现象；当绝缘电阻值在1IoMQ时,做1000V交流工频耐压试验,时间Imin,应无击穿闪络现象。8直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间的绝缘电阻值应大于05M,直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。9照明配电箱（盘）安装应符合下列规定：1箱（盘）内配线整齐，无绞接现象。导线连接紧密，
6、不伤芯线，不断股。垫圈下螺纥两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。2箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30A,动作时间不大于0.Is03照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。箱（盘）内配线整齐，无绞接现象。同一端子上导线连接不多于2根，防松垫圈等零件齐全。箱（盘）内开关动作灵活可靠，漏电保护装置动作可靠。照明箱（盘）内,分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。般项目1项次项目（基础型钢安装）允许偏差(mmm)(mm全长)1不直度152
7、水平度153不平行度/52柜、屏、台、箱、盘相互间或与基础型专连接，且防松零件齐全。冈应用镀锌螺栓3柜、屏、台、箱、盘安装垂直度允许偏差为L5%o,相互间接缝不应大于2mm,成列盘面偏差不应大于5rnmo安装垂直度为1.5%04柜、屏、台、箱、盘内检查试验应符合下列规定：1控制开关及保护装置的规格、型号符合设计要求；2闭锁装置动作装置、可靠：3主开关的辅助开关切换动作与主开关动作一致。4柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色。5回路中的电子元件不应参加交流工频耐压试验：48V及以下回路可不做交流工频耐压试验。箱控制开关及保护装置
8、的规格、型号符合设计要求，主开关的辅助开关切换动作与主开关动作一致箱上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号，且清晰、工整、不易脱色5低压电器组合应符合下列规定：1发热元件安装在散热良好的位置；2熔断器的熔体规格、自动开关的整定值符合设计要求；3切换压板接触良好,相邻床板间有安全距离，切换时，不触及相邻的压板；4信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确：5外壳需接地（PE）或接零（PEN）的，连接可喜：6端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线裁面积大小适配。外壳接地连接可靠，端子排安装牢固，端子有序号，强电、弱电
9、端子隔离布置，端子规格与芯线截面积大小适配。般项目6柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于75OV、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆。二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。电流回路采用的电线，电缆其电压等级及蕊线截面均符合设计要求7连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定：1采用多股铜芯软电线，敷设长度留有适
10、当裕量；2线束有外套塑料管等加强绝缘保护层；3与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股。4可转动部位的两端用卡子固定。8照明配电箱（盘）安装应符合下列要求：1位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱（盘）涂层完整；2箱（盘）内接线整齐，回路编号齐全，标识正确；3箱（盘）不采用可燃材料制作：4箱（盘）安装牢固，垂直度允许偏差为L5%o;底边距地面为1.5m,照明配电板底边距地面不小于1.8m。1位置正确，部件齐全，箱体开孔与导管管径适配，喑装配电箱箱盖紧贴墙面，箱（盘）涂层完整：2箱（盘）内接线整齐，回路编号齐全，标识正确；3箱体采用钢板制作
11、；4箱（盘）安装牢固，垂直度允许偏差为1.5%o；底边距地面为L5m施工单位检查评定结果1、材料有质量保证书，型号、规格符合设计要求。2、安装质量良好。主控项目检查4项、合格4项,一般项目检查5项、合格5项。3、符合设计要求及施工验收规范GB503032002的规定项目专业质检员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日A3.3工序质量报验单工程名称：一裕隆雅居5#房编号：A3.36致：镇江江大工程建设监理有限责任公司（监理单位）兹报验： 1地基与基础口2主体结构口3建筑装饰装修 4建筑屋面口5建筑给水、排水及采暖 6建筑电气口7智能建筑口8通风与空调
12、 9电梯口子分部/分项/检验批名称：配电箱、盒安装部位:地上部分验收时间：本次报验内容系第，次报验，本项目经理部已完成自检工作且资料完整，并呈报相应资料。承包单位项目经理部（章）：.项目经理：日期：项目监理机构签收入姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录：1、收到施工相应自评/检查资料和验收记录表共页，收到时间：2、检查人：日期：监理审查意见：可进行后续施工。核验未通过，不得进入下道工序施工，整改后再报。项目监理机构（章）：专业监理工程师：日期：注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。2、承包单位项目经理部应提前提出本报验单，并给予配合。江苏省建设厅监
13、制成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装分项工程检验批质量验收记录DQ3.5.2工程名称裕隆雅居5#房检验批部位地上部分项目经理高兴和工程施工单位名称江苏武进建工集团有限公司分包项目经理专业工长方明照分包单位施工执行标准名称及编号GB5O3O3-2OO2施工班组长郭茂金序号GB5O3O3-22的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门。配电箱装有电器的可开启门，门和框架的接地端子间用裸编织铜线连接，有标识2低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有
