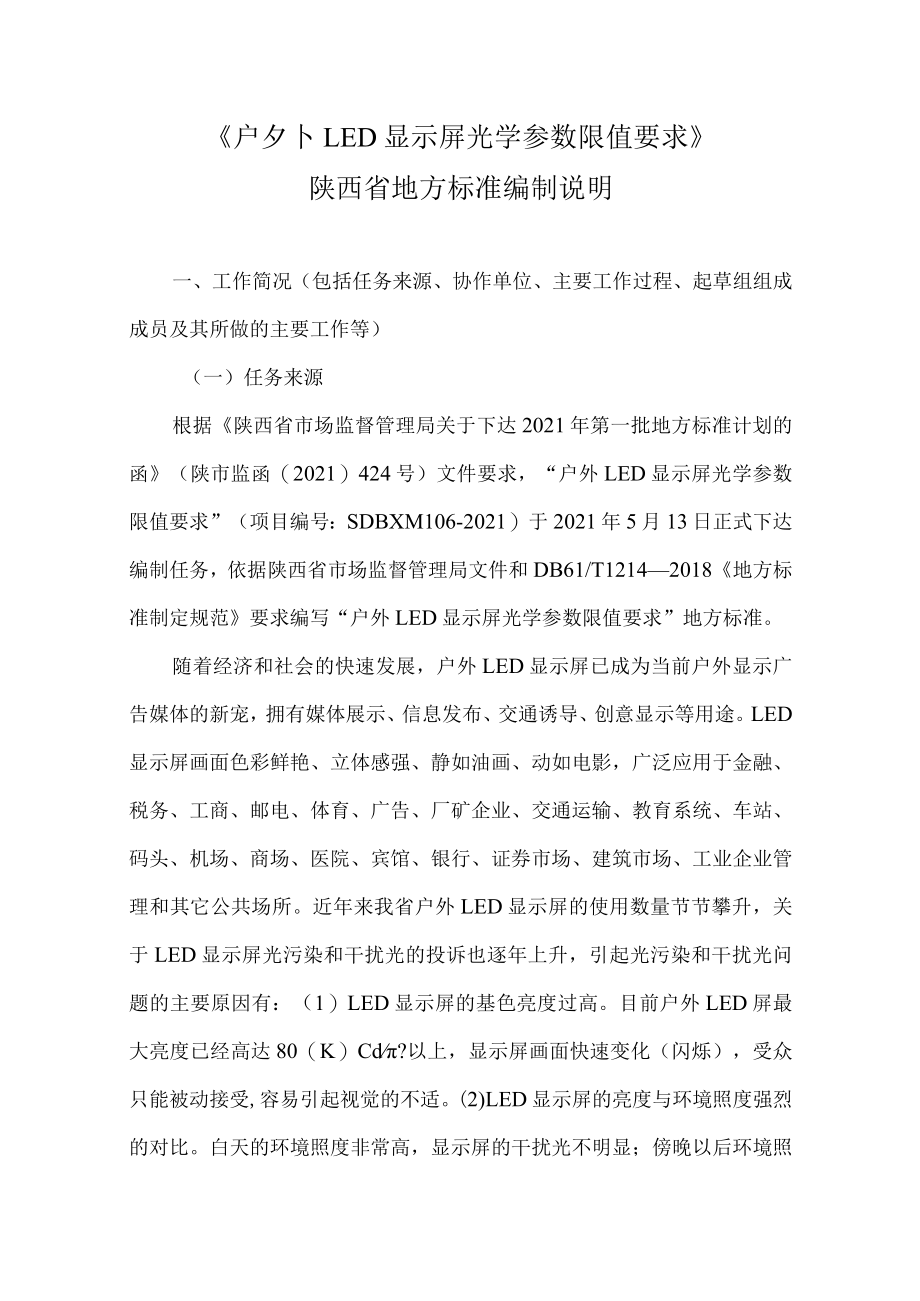

1、户夕卜LED显示屏光学参数限值要求陕西省地方标准编制说明一、工作简况（包括任务来源、协作单位、主要工作过程、起草组组成成员及其所做的主要工作等）（一）任务来源根据陕西省市场监督管理局关于下达2021年第一批地方标准计划的函（陕市监函（2021）424号）文件要求，“户外LED显示屏光学参数限值要求”（项目编号：SDBXM106-2021）于2021年5月13日正式下达编制任务，依据陕西省市场监督管理局文件和DB61/T12142018地方标准制定规范要求编写“户外LED显示屏光学参数限值要求”地方标准。随着经济和社会的快速发展，户外LED显示屏已成为当前户外显示广告媒体的新宠，拥有媒体展示、信
2、息发布、交通诱导、创意显示等用途。LED显示屏画面色彩鲜艳、立体感强、静如油画、动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、工业企业管理和其它公共场所。近年来我省户外LED显示屏的使用数量节节攀升，关于LED显示屏光污染和干扰光的投诉也逐年上升，引起光污染和干扰光问题的主要原因有：（1）LED显示屏的基色亮度过高。目前户外LED屏最大亮度已经高达80（K）Cd?以上，显示屏画面快速变化（闪烁），受众只能被动接受,容易引起视觉的不适。(2)LED显示屏的亮度与环境照度强烈的对比。白天的环境照度

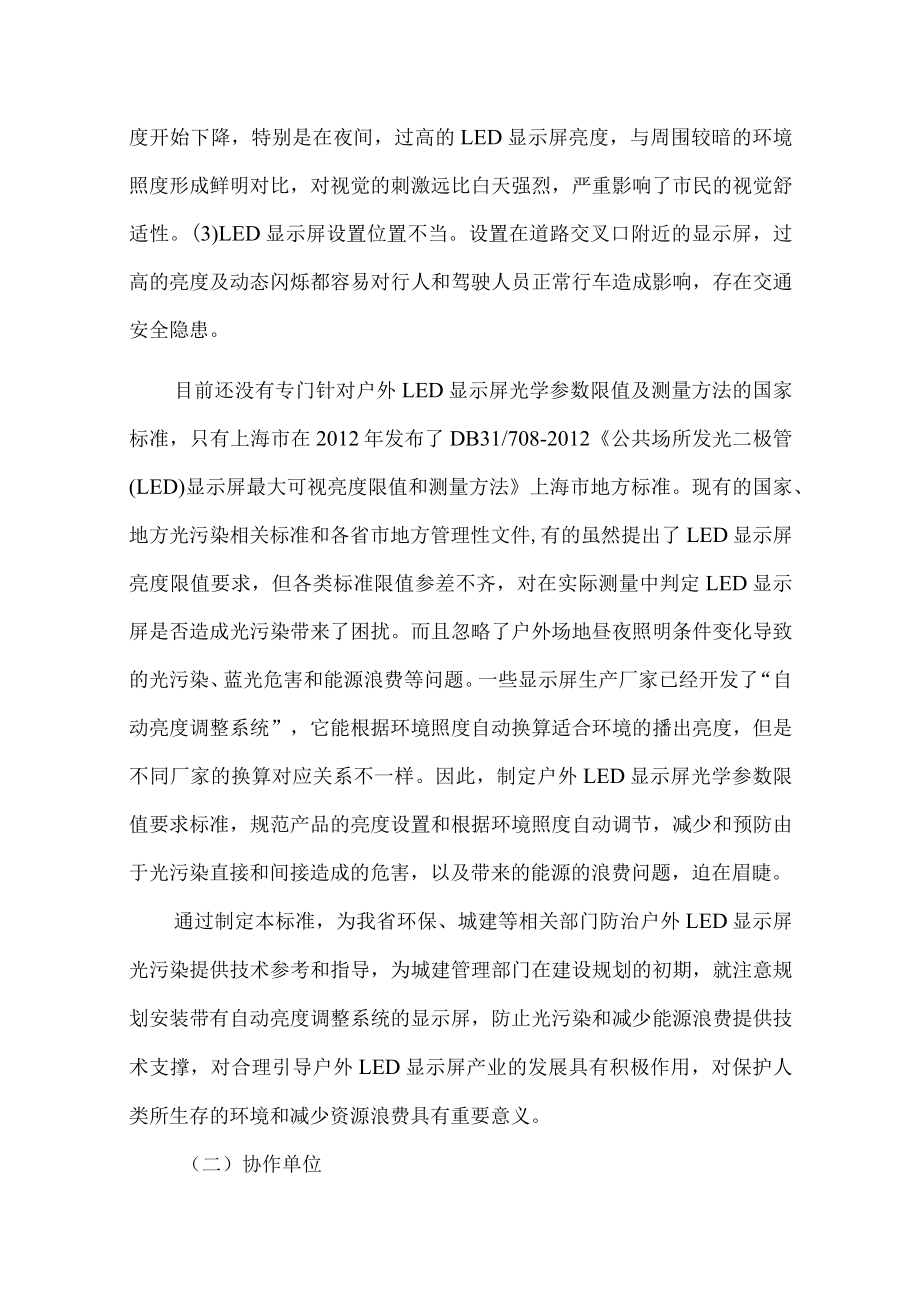

3、非常高，显示屏的干扰光不明显；傍晚以后环境照度开始下降，特别是在夜间，过高的LED显示屏亮度，与周围较暗的环境照度形成鲜明对比，对视觉的刺激远比白天强烈，严重影响了市民的视觉舒适性。(3)LED显示屏设置位置不当。设置在道路交叉口附近的显示屏，过高的亮度及动态闪烁都容易对行人和驾驶人员正常行车造成影响，存在交通安全隐患。目前还没有专门针对户外LED显示屏光学参数限值及测量方法的国家标准，只有上海市在2012年发布了DB31/708-2012公共场所发光二极管(LED)显示屏最大可视亮度限值和测量方法上海市地方标准。现有的国家、地方光污染相关标准和各省市地方管理性文件,有的虽然提出了LED显示屏
4、亮度限值要求，但各类标准限值参差不齐，对在实际测量中判定LED显示屏是否造成光污染带来了困扰。而且忽略了户外场地昼夜照明条件变化导致的光污染、蓝光危害和能源浪费等问题。一些显示屏生产厂家已经开发了“自动亮度调整系统”，它能根据环境照度自动换算适合环境的播出亮度，但是不同厂家的换算对应关系不一样。因此，制定户外LED显示屏光学参数限值要求标准，规范产品的亮度设置和根据环境照度自动调节，减少和预防由于光污染直接和间接造成的危害，以及带来的能源的浪费问题，迫在眉睫。通过制定本标准，为我省环保、城建等相关部门防治户外LED显示屏光污染提供技术参考和指导，为城建管理部门在建设规划的初期，就注意规划安装带

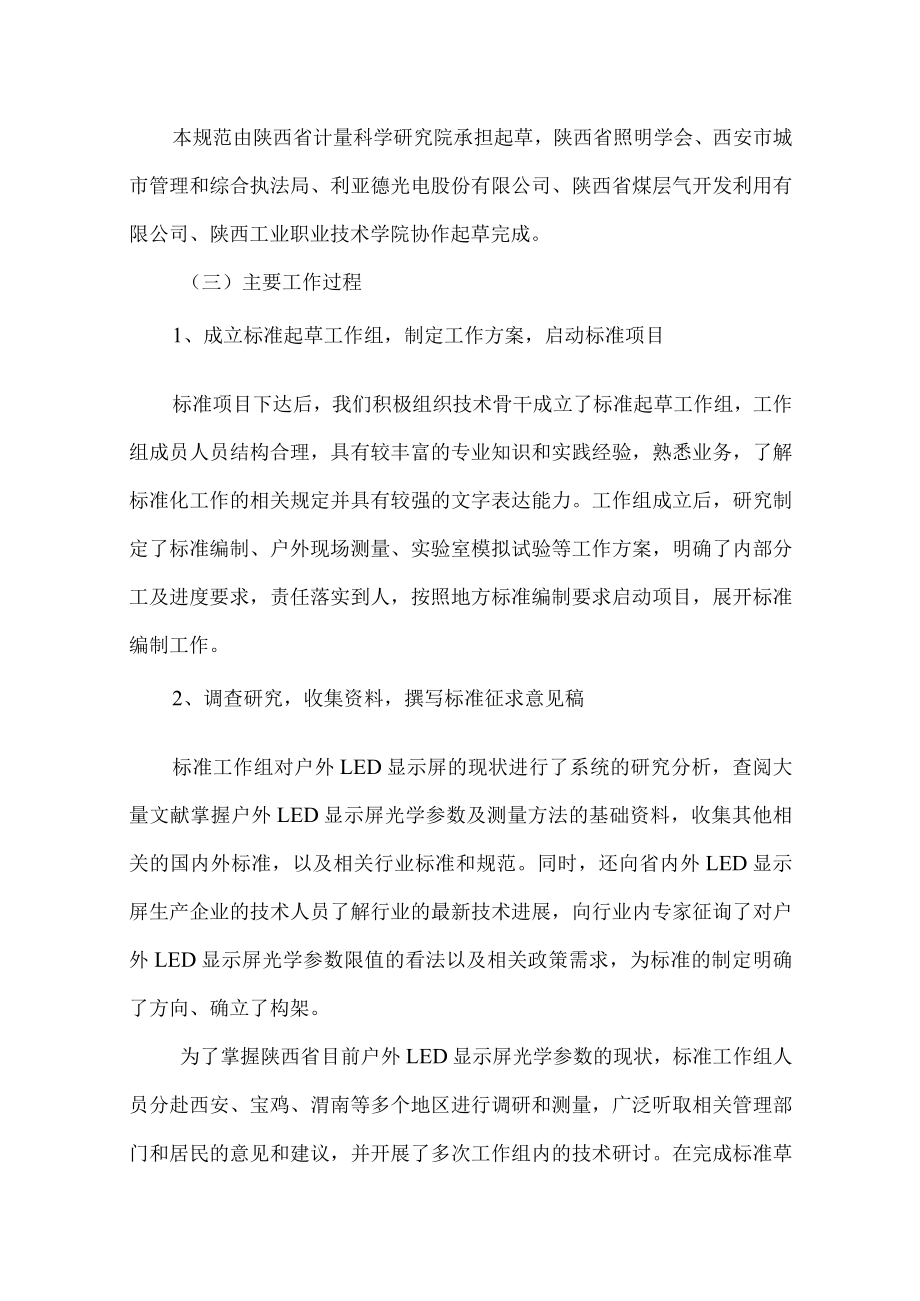

5、有自动亮度调整系统的显示屏，防止光污染和减少能源浪费提供技术支撑，对合理引导户外LED显示屏产业的发展具有积极作用，对保护人类所生存的环境和减少资源浪费具有重要意义。（二）协作单位本规范由陕西省计量科学研究院承担起草，陕西省照明学会、西安市城市管理和综合执法局、利亚德光电股份有限公司、陕西省煤层气开发利用有限公司、陕西工业职业技术学院协作起草完成。（三）主要工作过程1、成立标准起草工作组，制定工作方案，启动标准项目标准项目下达后，我们积极组织技术骨干成立了标准起草工作组，工作组成员人员结构合理，具有较丰富的专业知识和实践经验，熟悉业务，了解标准化工作的相关规定并具有较强的文字表达能力。工作组成
6、立后，研究制定了标准编制、户外现场测量、实验室模拟试验等工作方案，明确了内部分工及进度要求，责任落实到人，按照地方标准编制要求启动项目，展开标准编制工作。2、调查研究，收集资料，撰写标准征求意见稿标准工作组对户外LED显示屏的现状进行了系统的研究分析，查阅大量文献掌握户外LED显示屏光学参数及测量方法的基础资料，收集其他相关的国内外标准，以及相关行业标准和规范。同时，还向省内外LED显示屏生产企业的技术人员了解行业的最新技术进展，向行业内专家征询了对户外LED显示屏光学参数限值的看法以及相关政策需求，为标准的制定明确了方向、确立了构架。为了掌握陕西省目前户外LED显示屏光学参数的现状，标准工作
7、组人员分赴西安、宝鸡、渭南等多个地区进行调研和测量，广泛听取相关管理部门和居民的意见和建议，并开展了多次工作组内的技术研讨。在完成标准草稿后，标准工作组首先利用2个多月时间，挑选非重度污染的夜晚，在户外LED显示屏可能产生光污染和干扰光的区域进行实地测量。为了进一步研究不同环境照度下，户外LED显示屏亮度对人眼舒适性的影响，确定不同环境照度下让大多数人感觉舒适和不舒适的亮度值。标准工作组搭建了均匀照度动态环境调节实验室，模拟户外环境照度，征集151名具有正常颜色视觉者（男85人,女66人），用1个多月时间进行人因试验。标准工作组通过实地测量和实验测量，取得了大量一手数据，圆满完成户外LED显示
8、屏光学参数限值的量值验证工作。在2021年10月完成了户外LED显示屏光学参数限值要求征求意见稿。本标准制定过程中借鉴和参考的标准见表k表1相关借鉴和参考标准编号标准代号标准名称1国际标准CIE150-2003GuideonthelimitationOftheeffectsOfobtrusivelightfromoutdoorlightinginstallationS2国家GB/T29458-2012体育场馆LED显示屏使用要求及检验方法3标准GB/T36101-2018LED显示屏干扰光评价要求4GB/T34973-2017LED显示屏干扰光现场测量方法5GB/T20145-2006灯和灯系
9、统的光生物安全性6部门/行业标准JGJ/T163-2008城市夜景照明设计规范ST/T11141-2017发光二极管(LED)显示屏通用规范7ST/T11281-2017发光二极管(LED)显示屏测试方法8地方标准DB61/T1033-2016室外光污染限值及检测方法9DB31/708-2012公共场所发光二极管(LED)显示屏最大可视亮度限值和测量方法(四)起草组组成成员及其所做的主要工作1、起草组组成成员：李奕、马馄、周秉直、黄琼华、马扬、段文瑞、贾煜、白建军、李荣、吴永顺、詹月梦、姜鹏涛、张晓颖、张恒、王嘉明、李新声、薛腾飞、薛皓洁。李奕：项目负责人、主要起草人马银、黄琼华：项目测量方案
10、设计人、主要起草人周秉直：项目组织实施人马扬、白建军、詹月梦：行业应用组织实施人李荣、段文瑞、姜鹏涛、吴永顺、张恒、王嘉明、李新声、薛腾飞、薛皓洁：项目实地测量实施人二、标准编制原则和确定标准主要内容：包括技术指标、参数、公式、性能要求、试验方法、检验规则等的依据(包括试验、统计数据);地方标准修订项目还应当列出和原标准主要差异情况(一)编制原则1、以符合国家及地方相关法律、法规的规定为原则。2、编写格式符合GB/T1.12020标准化工作导则第1部分:标准的结构和编写的要求。3、技术先进，积极借鉴国际标准和引用国内先进标准；科学合理，有利于促进户外LED显示屏技术进步，提高光学参数限值评价水
11、平，减少LED显示屏产生的光污染对人们生活的影响；经济适用，立足于陕西省当地实际情况，有利于合理设置户外LED显示屏，节约能源，提高经济效益。（二）主要内容按照国家标准和行业标准的格式，标准的主要内容包括：1、范围：本标准的规定范围和适用范围。2、规范性引用文件：引用的国标和行标。3、术语和定义：定义了LED显示屏、干扰光、光污染、环境照度、最大亮度、自动亮度调整系统共六个术语。4、户外LED显示屏光学参数的限值：首先对城市环境亮度进行了区域划分，分为天然暗环境区域、低亮度区域、中等亮度区域、高亮度区域。其次，在不同自然环境照度下，规定了每种环境亮度区域下的户外LED显示屏亮度限值。提出了户外
12、LED显示屏亮度随环境照度自动调整系数建议。5、测量方法：规定了试验条件；使用的测量设备及仪器设备计量性能要求、环境照度测量选择点和测量程序、户外LED显示屏选择点和测量程序。（三）、试验验证：包括试验（或验证）准确度、可靠性、稳定性的分析和说明，实验结果综述等针对户外LED显示屏的亮度限值，国内外现有的相关标准主要分类方法有：按照环境区域、显示屏面积、显示屏类型、自然环境照度分类。但是不同标准规定的户外LED显示屏或广告与标识的亮度限值差异较大。以E4区面积大于10Hi?的全彩色LED显示屏在夜间正常播放时为例，主要有四个不同限值：400cdm500cdm600cdm1000cdm20各类标
13、准亮度限值的不一致，对在实际测量中判定LED显示屏是否造成光污染带来了困扰。为了研究户外LED显示屏的亮度情况，从2021年8月至2021年10月，用2个多月时间对不同环境亮度区域LED显示屏进行实地测量。挑选非重度污染和无雨雪天气的夜晚，在容易产生光污染的E4和E3环境区域，对西安市碑林区等主城区内40块户外LED显示屏夜间正常播放时的亮度现场测量，其中E4区18块、E3区30块。从设置空间布局上看，这些显示屏主要布局在商业广场、步行街、道路两侧、道路交会区，多安装在多层或高层裙楼的楼身、楼顶部和高层底部。使用柯尼卡美能达CS2000A光谱辐射亮度计，在离地面1.5m高处，当LED显示屏正常
14、播放时任意选择测量显示区域，用亮度计沿着与LED显示屏显示内容连线方向测量，每个显示屏采集9个数据，记录所有数据,取其中最大值作为显示屏最大亮度结果。通过对48块户外LED显示屏实地测量，显示屏亮度最小值112cdm2,最大值3624cd/m%现场测量数据实证了部分户外LED显示屏亮度超高，屏幕瞬时亮度变化大。同一块户外LED显示屏，亮度最大值与最小值的比值可高达6.4倍（如鼓楼广场），这对观察者的视觉冲击力极大。同一环境区域内不同显示屏的亮度差异更大，如E4区LED显示屏亮度最小值112cdm2,最大值3624cdm2,最大值是最小值的32.4倍。对实测的户外LED显示屏亮度用不同标准进行评
15、价,结果见表2：表1户外LED显示屏亮度评价表标准/规范城市夜景照明设计规范深圳市福田区、罗湖区、南山区、盐田区及北站地区户外LED显示屏设置专项规划LED显示屏干扰光评价要求塞外光污染限制条件及检测方法E4区亮度限值（cdm2）4005006001000超过限值的屏数量（块）1312115超过限值的屏占比72%67%61%28%E3区亮度限值（cdm2）300250400800超过限值的屏数量（块）27282515超过限值的屏占比96%100%89%54%由表2可知大部分户外LED显示屏亮度超过现行的国家相关标准或地方管理性文件，有的甚至远远高于限值要求，尤其是E3区比E4区的LED显示屏超过亮度限值占比更高。在实际应用时，能够有效减少LED显示屏光污染的措施主要有控制播放时间段和控制显示屏播放亮度。LED显示屏在夜间不应采用白天的播放模式和亮度，应具备根据自然环境照度的变化调节显示屏亮度的功能，降低亮度减少光污染。其中，E4区18个采样点的测量数据，亮度超过600cdm2的采样点有11个，如雁塔南（金花大屏幕）、大雁塔北广场（大屏幕）、大雁塔南端（银泰城大屏幕）、纺织城转盘华夏世纪广场（大
