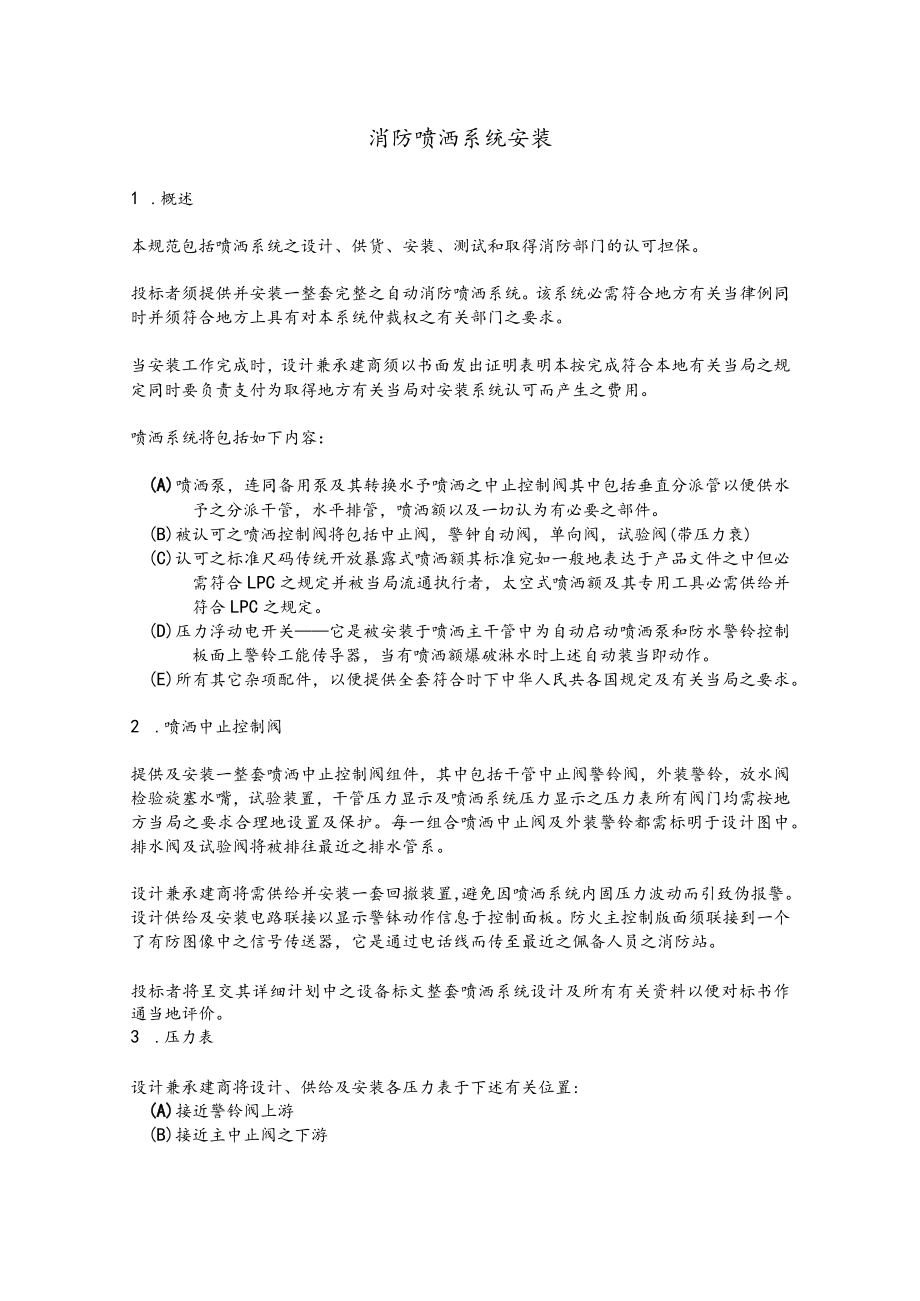

1、消防喷洒系统安装1 .概述本规范包括喷洒系统之设计、供货、安装、测试和取得消防部门的认可担保。投标者须提供并安装一整套完整之自动消防喷洒系统。该系统必需符合地方有关当律例同时并须符合地方上具有对本系统仲裁权之有关部门之要求。当安装工作完成时，设计兼承建商须以书面发出证明表明本按完成符合本地有关当局之规定同时要负责支付为取得地方有关当局对安装系统认可而产生之费用。喷洒系统将包括如下内容：(A)喷洒泵，连同备用泵及其转换水予喷洒之中止控制阀其中包括垂直分派管以便供水予之分派干管，水平排管，喷洒额以及一切认为有必要之部件。(B)被认可之喷洒控制阀将包括中止阀，警钟自动阀，单向阀，试验阀(带压力衰)(
2、C)认可之标准尺码传统开放暴露式喷洒额其标准宛如一般地表达于产品文件之中但必需符合LPC之规定并被当局流通执行者，太空式喷洒额及其专用工具必需供给并符合LPC之规定。(D)压力浮动电开关它是被安装于喷洒主干管中为自动启动喷洒泵和防水警铃控制板面上警铃工能传导器，当有喷洒额爆破淋水时上述自动装当即动作。(E)所有其它杂项配件，以便提供全套符合时下中华人民共各国规定及有关当局之要求。2 .喷洒中止控制阀提供及安装一整套喷洒中止控制阀组件，其中包括干管中止阀警铃阀，外装警铃，放水阀检验旋塞水嘴，试验装置，干管压力显示及喷洒系统压力显示之压力表所有阀门均需按地方当局之要求合理地设置及保护。每一组合喷洒

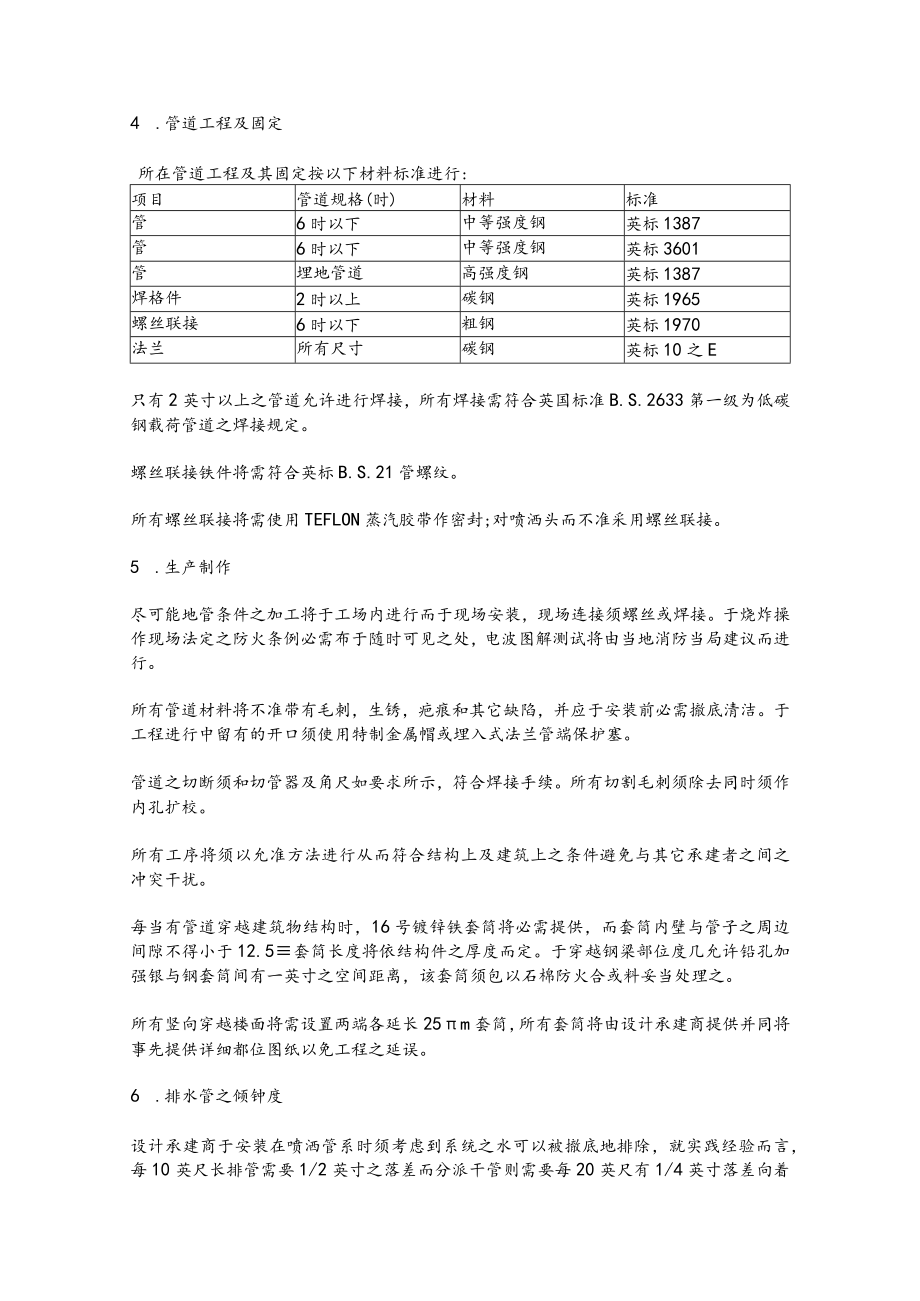

3、中止阀及外装警铃都需标明于设计图中。排水阀及试验阀将被排往最近之排水管系。设计兼承建商将需供给并安装一套回撤装置，避免因喷洒系统内固压力波动而引致伪报警。设计供给及安装电路联接以显示警钵动作信息于控制面板。防火主控制版面须联接到一个了有防图像中之信号传送器，它是通过电话线而传至最近之佩备人员之消防站。投标者将呈交其详细计划中之设备标文整套喷洒系统设计及所有有关资料以便对标书作通当地评价。3 .压力表设计兼承建商将设计、供给及安装各压力表于下述有关位置:(A)接近警铃阀上游(B)接近主中止阀之下游4 .管道工程及固定所在管道工程及其固定按以下材料标准进行:项目管道规格(时)材料标准管6时以下中等
4、强度钢英标1387管6时以下中等强度钢英标3601管埋地管道高强度钢英标1387焊格件2时以上碳钢英标1965螺丝联接6时以下粗钢英标1970法兰所有尺寸碳钢英标10之E只有2英寸以上之管道允许进行焊接，所有焊接需符合英国标准B.S.2633第一级为低碳钢载荷管道之焊接规定。螺丝联接铁件将需符合英标B.S.21管螺纹。所有螺丝联接将需使用TEFLON蒸汽胶带作密封;对喷洒头而不准采用螺丝联接。5 .生产制作尽可能地管条件之加工将于工场内进行而于现场安装，现场连接须螺丝或焊接。于烧炸操作现场法定之防火条例必需布于随时可见之处，电波图解测试将由当地消防当局建议而进行。所有管道材料将不准带有毛刺，生
5、锈，疤痕和其它缺陷，并应于安装前必需撤底清洁。于工程进行中留有的开口须使用特制金属帽或埋入式法兰管端保护塞。管道之切断须和切管器及角尺如要求所示，符合焊接手续。所有切割毛刺须除去同时须作内孔扩校。所有工序将须以允准方法进行从而符合结构上及建筑上之条件避免与其它承建者之间之冲突干扰。每当有管道穿越建筑物结构时，16号镀锌铁套筒将必需提供，而套筒内壁与管子之周边间隙不得小于12.5套筒长度将依结构件之厚度而定。于穿越钢梁部位度几允许铅孔加强银与钢套筒间有一英寸之空间距离，该套筒须包以石棉防火合或料妥当处理之。所有竖向穿越楼面将需设置两端各延长25m套筒，所有套筒将由设计承建商提供并同将事先提供详细

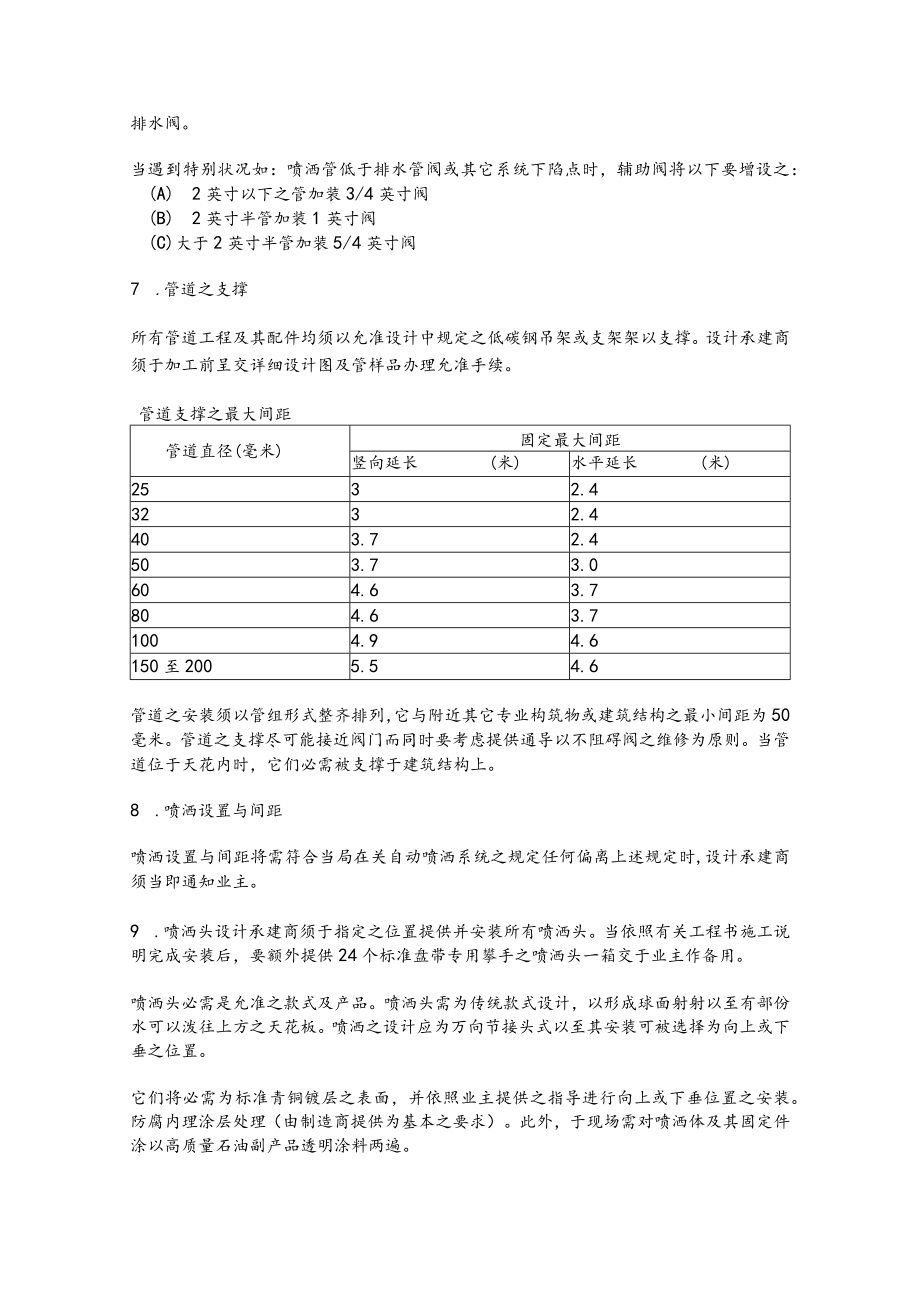

6、都位图纸以免工程之延误。6 .排水管之倾钟度设计承建商于安装在喷洒管系时须考虑到系统之水可以被撤底地排除，就实践经验而言，每10英尺长排管需要1/2英寸之落差而分派干管则需要每20英尺有1/4英寸落差向着排水阀。当遇到特别状况如：喷洒管低于排水管阀或其它系统下陷点时，辅助阀将以下要增设之：(A) 2英寸以下之管加装3/4英寸阀(B) 2英寸半管加装1英寸阀(C)大于2英寸半管加装5/4英寸阀7 .管道之支撑所有管道工程及其配件均须以允准设计中规定之低碳钢吊架或支架架以支撑。设计承建商须于加工前呈交详细设计图及管样品办理允准手续。管道支撑之最大间距管道直径(毫米)固定最大间距竖向延长(米)水平延
7、长(米)2532.43232.4403.72.4503.73.0604.63.7804.63.71004.94.6150至2005.54.6管道之安装须以管组形式整齐排列，它与附近其它专业构筑物或建筑结构之最小间距为50毫米。管道之支撑尽可能接近阀门而同时要考虑提供通导以不阻碍阀之维修为原则。当管道位于天花内时，它们必需被支撑于建筑结构上。8 .喷洒设置与间距喷洒设置与间距将需符合当局在关自动喷洒系统之规定任何偏离上述规定时,设计承建商须当即通知业主。9 .喷洒头设计承建商须于指定之位置提供并安装所有喷洒头。当依照有关工程书施工说明完成安装后，要额外提供24个标准盘带专用攀手之喷洒头一箱交于业
8、主作备用。喷洒头必需是允准之款式及产品。喷洒头需为传统款式设计，以形成球面射射以至有部份水可以泼往上方之天花板。喷洒之设计应为万向节接头式以至其安装可被选择为向上或下垂之位置。它们将必需为标准青铜镀层之表面，并依照业主提供之指导进行向上或下垂位置之安装。防腐内理涂层处理（由制造商提供为基本之要求）。此外，于现场需对喷洒体及其固定件涂以高质量石油副产品透明涂料两遍。10 .喷洒护件该护件须为可靠地防止意外或机械损伤者或由业主确定。喷洒头必需使用认可的金属保护件。备用喷洒头的储存应包括24个保护件。11 .喷洒开孔除非有特别说明，喷洒头一般须具有15毫米开口直径之尺寸，并具有传热系数805%,此乃根据当地有关部门之规定及要求。其排放比重应小于5毫米/秒（大约为01加伦/平方英尺/分钟）。设计承建商应使所有构件，包括喷洒开口挡板达到有关工程师指定上述条件。12 .喷洒之温度调定一般地喷洒温度之调校应为155度华氏（即68度摄氏度）或最少高于受保护环境之室内空间温度30摄氏度，其颜色须符合当局公布之有关法规。位于阳光直照之部位其温度调校须符合有关当局及业主之指导进行。
