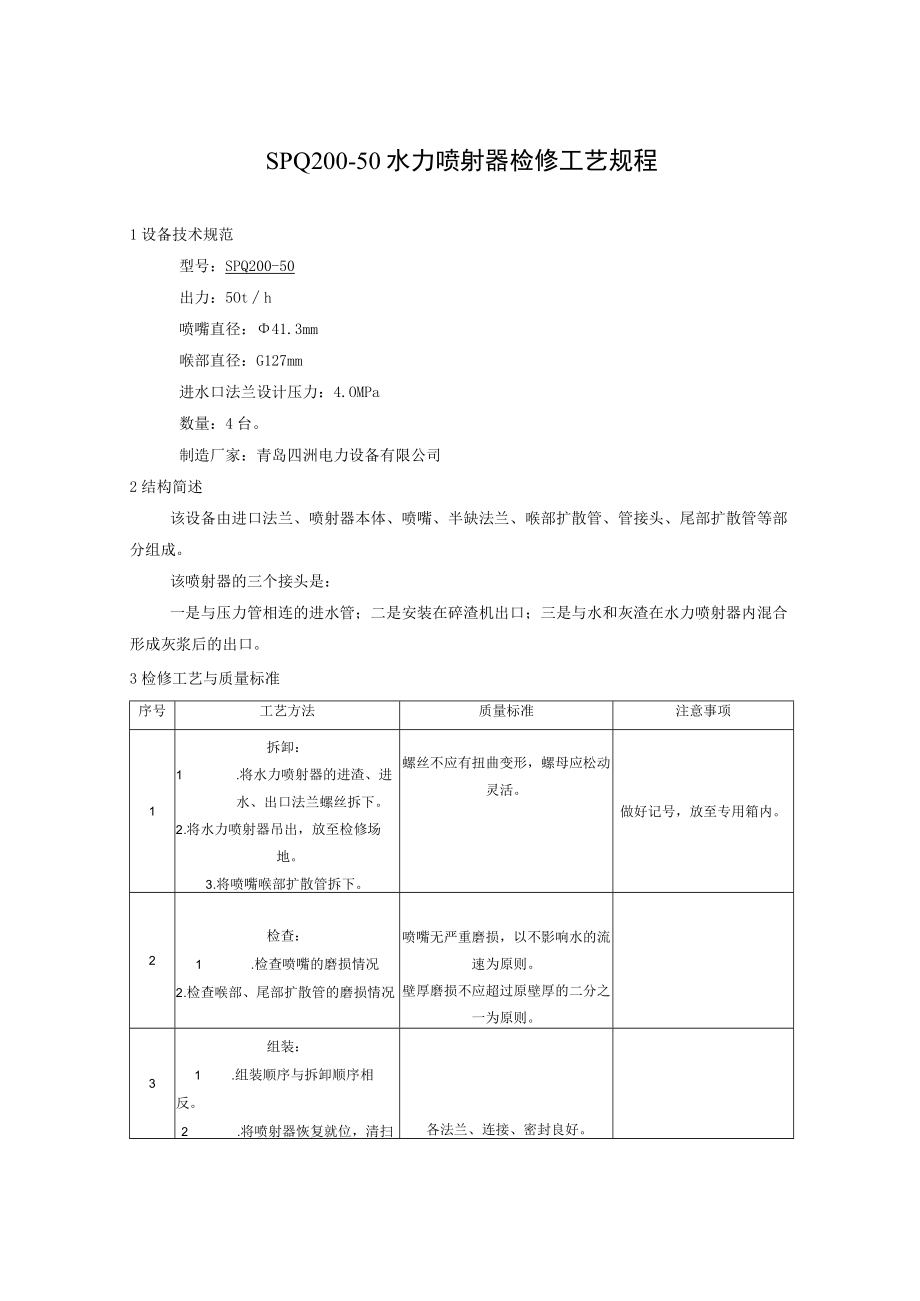

SPQ200-50 水力喷射器检修工艺规程.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《SPQ200-50 水力喷射器检修工艺规程.docx》由会员分享,可在线阅读,更多相关《SPQ200-50 水力喷射器检修工艺规程.docx(1页珍藏版)》请在第壹文秘上搜索。

SPQ200-50水力喷射器检修工艺规程1设备技术规范型号:SPQ200-50出力:5Oth喷嘴直径:41.3mm喉部直径:G127mm进水口法兰设计压力:4.OMPa数量:4台。制造厂家:青岛四洲电力设备有限公司2结构简述该设备由进口法兰、喷射器本体、喷嘴、半缺法兰、喉部扩散管、管接头、尾部扩散管等部分组成。该喷射器的三个接头是:一是与压力管相连的进水管;二是安装在碎渣机出口;三是与水和灰渣在水力喷射器内混合形成灰浆后的出口。3检修工艺与质量标准序号工艺方法质量标准注意事项1拆卸:1 .将水力喷射器的进渣、进水、出口法兰螺丝拆下。2 .将水力喷射器吊出,放至检修场地。3 .将喷嘴喉部扩散管拆下。螺丝不应有扭曲变形,螺母应松动灵活。做好记号,放至专用箱内。2检查:1 .检查喷嘴的磨损情况2 .检查喉部、尾部扩散管的磨损情况喷嘴无严重磨损,以不影响水的流速为原则。壁厚磨损不应超过原壁厚的二分之一为原则。3组装:1 .组装顺序与拆卸顺序相反。2 .将喷射器恢复就位,清扫现场,检修完毕。各法兰、连接、密封良好。
