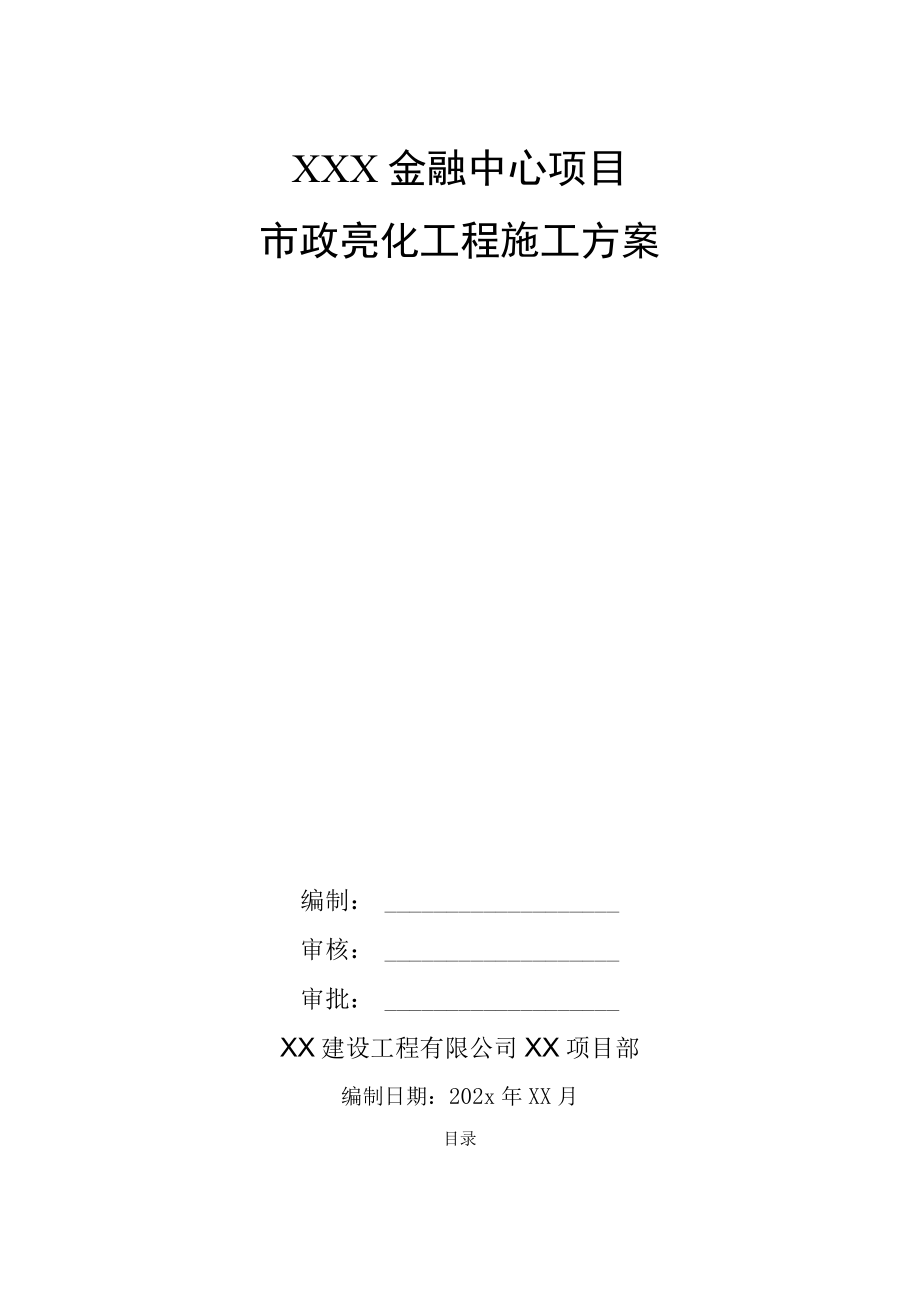

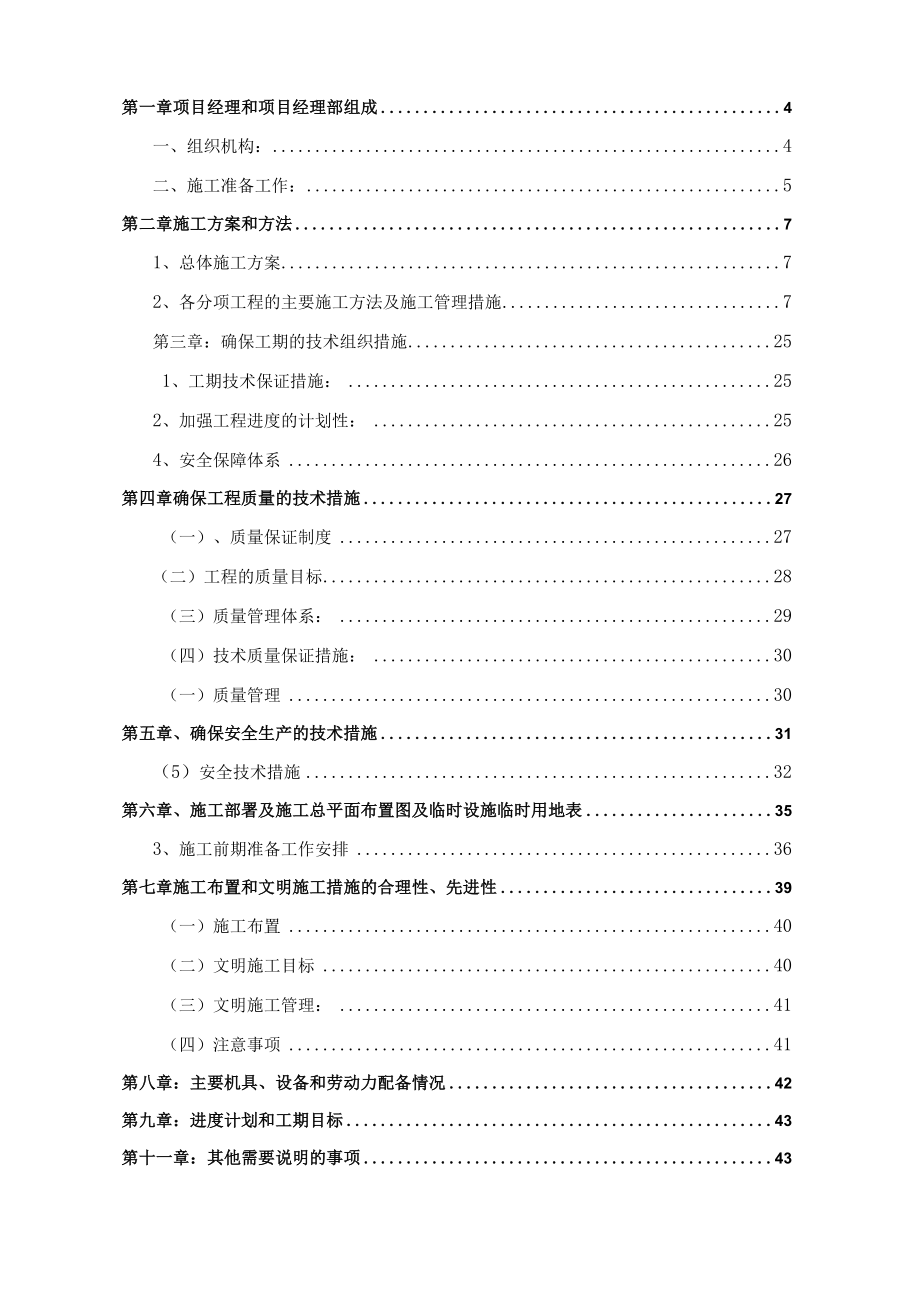

1、XXX金融中心项目市政亮化工程施工方案编制：审核：审批：XX建设工程有限公司XX项目部编制日期：202x年XX月目录第一章项目经理和项目经理部组成4一、组织机构：4二、施工准备工作：5第二章施工方案和方法71、总体施工方案72、各分项工程的主要施工方法及施工管理措施7第三章：确保工期的技术组织措施251、工期技术保证措施：252、加强工程进度的计划性：254、安全保障体系26第四章确保工程质量的技术措施27（一）、质量保证制度27（二）工程的质量目标28（三）质量管理体系：29（四）技术质量保证措施：30（一）质量管理30第五章、确保安全生产的技术措施31（5）安全技术措施32第六章、施工部署

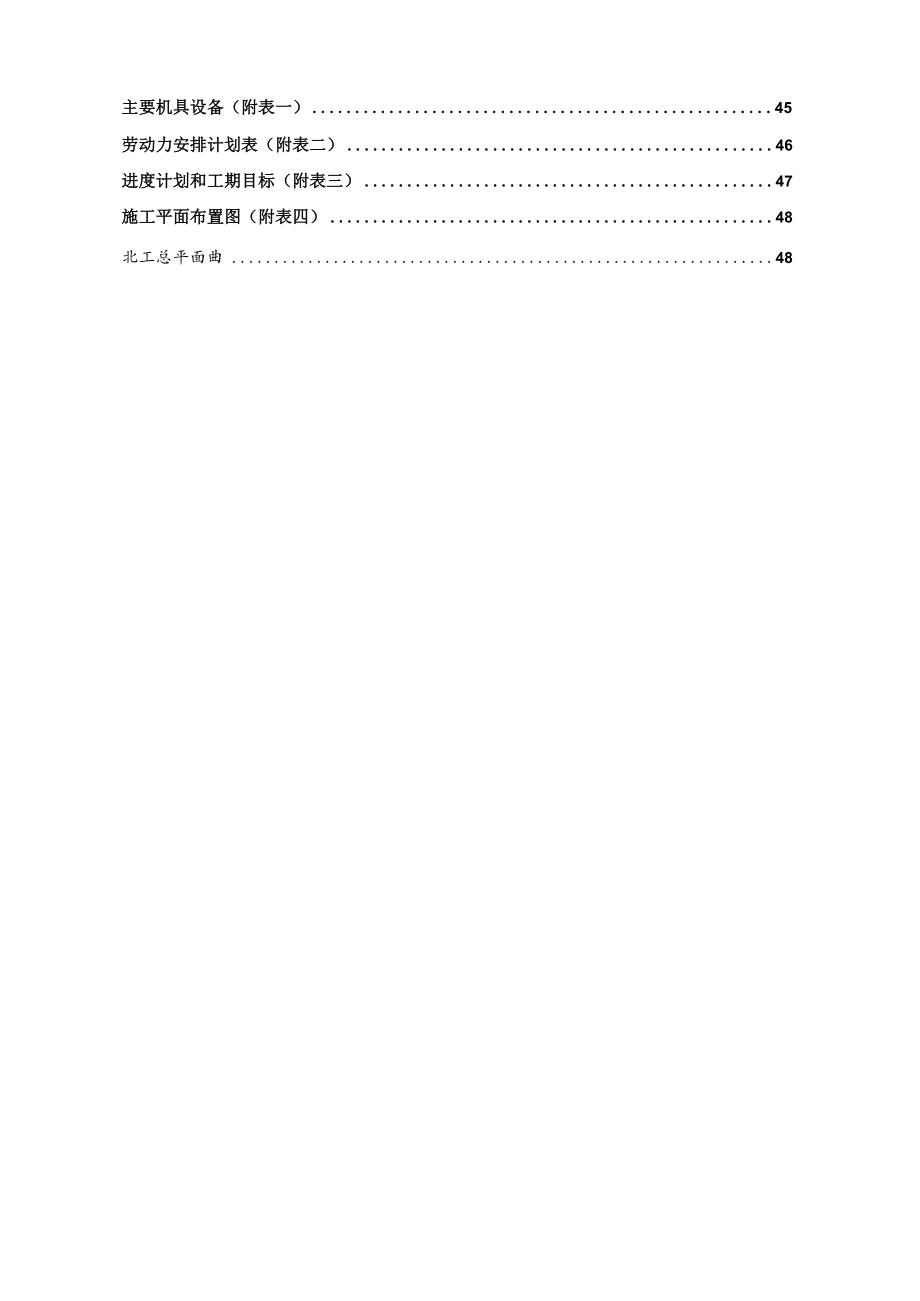

2、及施工总平面布置图及临时设施临时用地表353、施工前期准备工作安排36第七章施工布置和文明施工措施的合理性、先进性39（一）施工布置40（二）文明施工目标40（三）文明施工管理：41（四）注意事项41第八章：主要机具、设备和劳动力配备情况42第九章：进度计划和工期目标43第十一章：其他需要说明的事项43主要机具设备（附表一）45劳动力安排计划表（附表二）46进度计划和工期目标（附表三）47施工平面布置图（附表四）48北工总平面曲48第一章项目经理和项目经理部组成一、组织机构：本工程按项目法组织施工，项目经理选派承担过大型工程项目管理，并积累了丰富的施工管理经验的项目经理担任；项目总工选派有较高
3、技术管理水平、并有创优管理经验、参加过多项施工项目管理的工程技术人员任本项目总工程师。根据工程特点，组建精干项目经理部，对本项目的人、财、物按照项目法施工管理的要求实行统一组织，统一布置，统一计划，统一协调，统一管理，并认真执行IS02000质量标准，充分发挥各职能部门、各岗位人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实现合同规定的工期，工程质量合格、现场达延安市文明安全工地的预定目标。项目部班子主要成员及各主要组室的职责：(1)领导班子：由项目经理邀、项目技术负责人XXX组成,负责对工程的领导、指挥、协调、决策等重大
4、事宜，对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任。(2)技术部：J幺负责编制工程施工组织设计，并在施工过程中进行动态管理，完善施工方案，对施工工序进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。(3)施工部：缗负责组织施工组织设计实施，制定生产计划，组织实施现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量等施工过程中各种施工因素管理。（4）安质部：WL负责施工现场安全防护、文明施工、工序质量日常监督检查工作。（5）质量监督部：在总工程师直接
5、领导下，开展各项质量监督工作。（6）物资部：负责工程材料及施工材料和机械、工具的购置、运输,监督控制现场各种材料和工具的使用情况等。（7）机械部：负责施工机械调配、进场安装及维修、保养等日常管理工作。（8）核算部：XH负责工程款的回收，工程成本核算，工程资金管理，编制工程预算、决算，验收及统计等工作。（9）综合办公室：XXX设专人负责接待工程周边群众来访、协调、解决施工扰民问题等事项：负责文件管理，劳资管理，后勤供应及与地方政府管理部门的对外工作联系及接待工作。以上各室在经理部领导班子的领导下，统一协调，各尽其责，及时解决施工过程中出现的各种问题，确保优质、高效的完成施工任务。二、施工准备工作
6、：1、技术准备工作：（1）项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。（2）针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。（3）编制实施性施工组织设计报上级总工审批后组织实施，依据施工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指导工程施工。（4）认真做好工程测量方案的编制，做好测量仪器的校验工作，认真做好原有控制桩的交接核验工作。（5）编制施工预算，提出主要材料用量计划。2、劳动力及物质、设备准备工作：（1）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。（2）落实各组室人员，制定相应
7、的管理制度。（3）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。（4）组织施工机械进场、安装、调试，做好开工前准备工作。3、施工现场及管理准备工作：（1）做施工总平面布置报有关部门审批。按现场平面布置要求，做好施工场地围护墙和施工三类用房的施工，做好水、电、消防器材的布置和安装。（2）抓紧与地方政府各有关部门接洽，疏通关系，办理开工前各项手续,保证施工顺利进行。第二章施工方案和方法1、总体施工方案本工程施工工期为40日历天竣工，并达到验收使用条件。按照目前现场情况和工作情况来看，40天的工作日比较紧张，如果没有科学
8、的统筹和必要的条件，实现预定的工期目标，就会存在一定的难度。因此，我们必须克服估计到的困难，在公司的统一指挥下，做到有组织、有步骤、有安排、有检查的将各项工作落到实处，遵循灯光工程施工的规范和程序，采用全面平行施工、立体交叉施工等科学有效的施工方法，紧张有序的将各项工作贯彻始终。1. 1首先作好进场前准备工作，对工人进行施工技术交底和施工安全交底;取得开工命令；同时针对每分部灯光工程的特征作必要的测量、试灯工作。L2管、线敷设；L3灯具基础制作安装；1.4灯具安装；L5配电控制箱安装；L6试亮灯及效果调试。2、各分项工程的主要施工方法及施工管理措施电路配管、配线施工及电器、灯具安装除遵以下守规
9、范外，尚应符合国家现行有关标准规范的规定。电缆敷设施工工艺标准低压电缆头制作安装施工工艺标准电气装置安装工程施工规范城市环境（装饰）照明规范接地装置施工及验收规范建筑电气工程施工质量验收规范(7250303-2002)建筑照明标准(7250034-2004)综合布线系统安装施工工艺标准本工程首先作好进场前准备工作，取得开工命令，并根据几个分项工程各自的特征制定合适的具体施工方法如下：2.1电缆、照明线路敷设的施工方法2.1.1电缆、照明线路施工准备1)施工前期准备挑选施工经验丰富、头脑清楚，有责任感的施工班长，施工班长并根据现场情况列出用人计划。进度：根据管槽完工时间和后续布线系统安装和装修封
10、顶的时间要求，列出电缆敷设进度计划。质量保证方法：根据具体工程情况，列出保证质量的方法。2)检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：管槽规格小、接口处有毛刺、埋地安装管槽阻塞、有水等；埋地管槽穿线前必须全面试穿。3)文档准备布线系统系统图、布线系统平面图、穿线技术要求、空白穿线报告、穿线交底。穿线交底的对象是施工队队长，交底的核心内容是要使穿线者理解质量要求，过程如下：理解布线系统总体结构和平面图，不要穿错路线。能明确区分要敷设的各种电缆，不要用错电缆。熟悉电缆要经过的管路。有丰富的穿线经验，懂得预防典型的影响穿线
11、质量和进度的问题。理解并牢记我们对于综合布线系统电缆敷设的特殊要求。思路清晰，把电气器具点分组，一条一条地敷设，不多穿，不漏穿。穿放费力容易导致电缆损伤，也容易缠绕、打结，非常影响进度。忠实严谨地做标号，并记录长度刻度。严格按照附件中图纸所述工程内容和质量要求完成穿线，并忠实地记录电缆末端刻度。按照电缆分组要求的方法把配线架端电缆分组绑扎整齐，用短路法全面测试通端，核对标号。要求在施工过程中爱护电缆，忠实地填写电缆敷设报告。2.1.2金属桥架、金属管、管线敷设施工方法：槽式桥架应敷设在干燥和不易受机械损伤的场所，横向安装的应在图纸天花板的标高之上120mm。槽式桥架的连接应连续无间断；每节槽式
12、桥架的固定点不应少于两个；在转角、分支处和端部均应有固定点，并应紧贴墙面固定；槽式桥架接口应平直、严密，槽盖应齐全、平整、无翘角。桥架支架采用螺钉或其他紧固件固定，紧固后其端部应与桥架支架内表面光滑相接；桥架的出线口应位置正确、光滑、无毛刺。槽式桥架敷设应平直整齐；水平或垂直允许偏差为其长度的2%o,且全长允许偏差为20mm；并列安装时，槽盖应便于开启。在可拆卸盖板的槽式桥架内，包括绝缘层在内的导线接头处所有导线截面积之和，不应大于槽式桥架截面积的75乐在不易拆卸盖板的槽式桥架内，导线的接头应置于槽式桥架的接线盒内。金属槽式桥架应可靠接地，但不应作为设备的接地导体，金属槽式桥架连接处两边要用2
13、.5mm铜线和螺栓连接，确保接地良好。槽式桥架、管、线敷设必须特别注意美观和规范，横平竖直，力求隐蔽和暗敷，接线盒做好防水处理，固定夹和螺栓螺钉全部采用不锈钢等防腐材质；槽式桥架应平整、无扭曲变形，内壁应光滑、无毛刺；金属槽式桥架应经防腐处理。明敷金属导线应穿管或加线槽板保护，吊顶内的导线应穿金属管或21级PV3管保护，导线不得裸露。开挖、填平电缆沟必须符合施工规范。2.1.3电缆、照明线路敷设工序、穿线工序的技术管理制度首先进行管槽检查，钢管加护口，埋地钢管试穿，并严格按照电气装置安装工程施工规范、电缆敷设施工工艺标准施工。所有的钢管口都要安放塑料护口，穿线人员应携带护口，在穿线时随时安放。
14、余长：电缆在出槽式桥架外余长903m,余线应仔细缠绕好收在出线盒内。在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。分组绑扎：余线应按分组表分组，从槽式桥架出口捋直绑扎好，绑扎点间距不大于503mo不可用铁丝或硬电源线绑扎。垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。在垂直槽式桥架中的电缆要每米绑扎悬挂一次。槽式桥架内布放电缆应平直，无缠绕，无长短不一。如果槽式桥架开口朝侧面，电缆要每隔1米绑扎固定一次。转弯半径：电缆转弯半径应不小于160mmo电缆按照电气器具平面图标号，每个标号对应一条1对电线，对应
15、的位置不能弄错。两端的标号位置距末端25厘米，用浅色塑料线码号胶带标记或贴纸质号签再缠透明胶带。穿线完成后，所有的电缆应全面进行通断测试。测试方法：把两端电缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触。如果持表端能听到断续的“嘀嘀”声，就OK,每根电缆的5芯都要测。这样测试能发现的问题是断线、断路和标号错。一般电线此在出线合末端到配电箱入口每隔1米用要在电线皮上用浅色塑料线码号胶带标记或贴纸质号签再缠透明胶带。电缆敷设完成后扣槽式桥架盖，并做好技术交底记录表交项目经理检查和验收。2.1.4施工过程中电缆、照明线路敷设的质量保护措施对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注意保护电缆。电缆敷设施工质量保护措施具体如下：穿钢管时钢管两端要加护套，所有电缆经过的管槽连接处都要处理光滑，不能有任何毛刺，以免损伤电缆。拽线时每根线拉力
