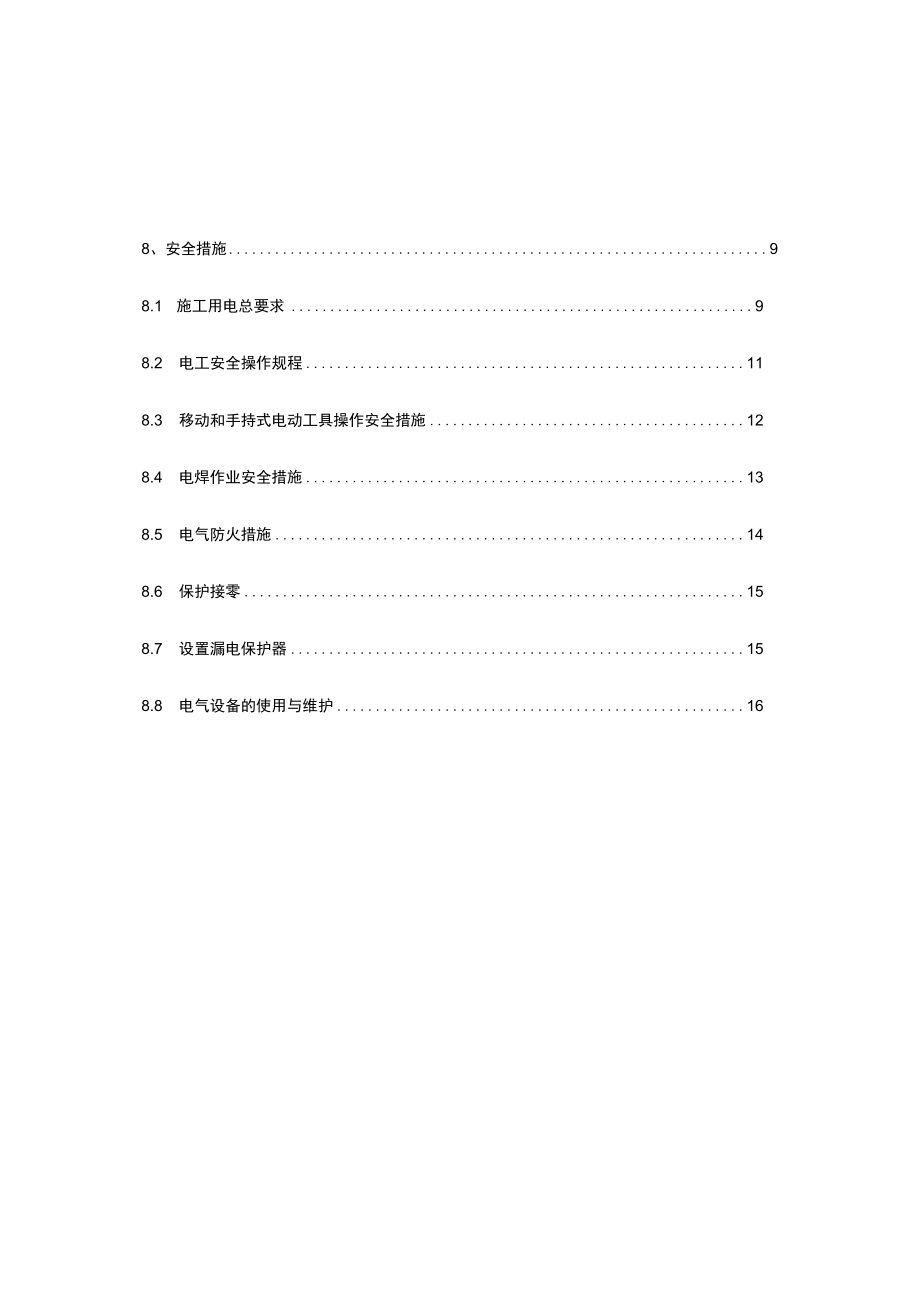

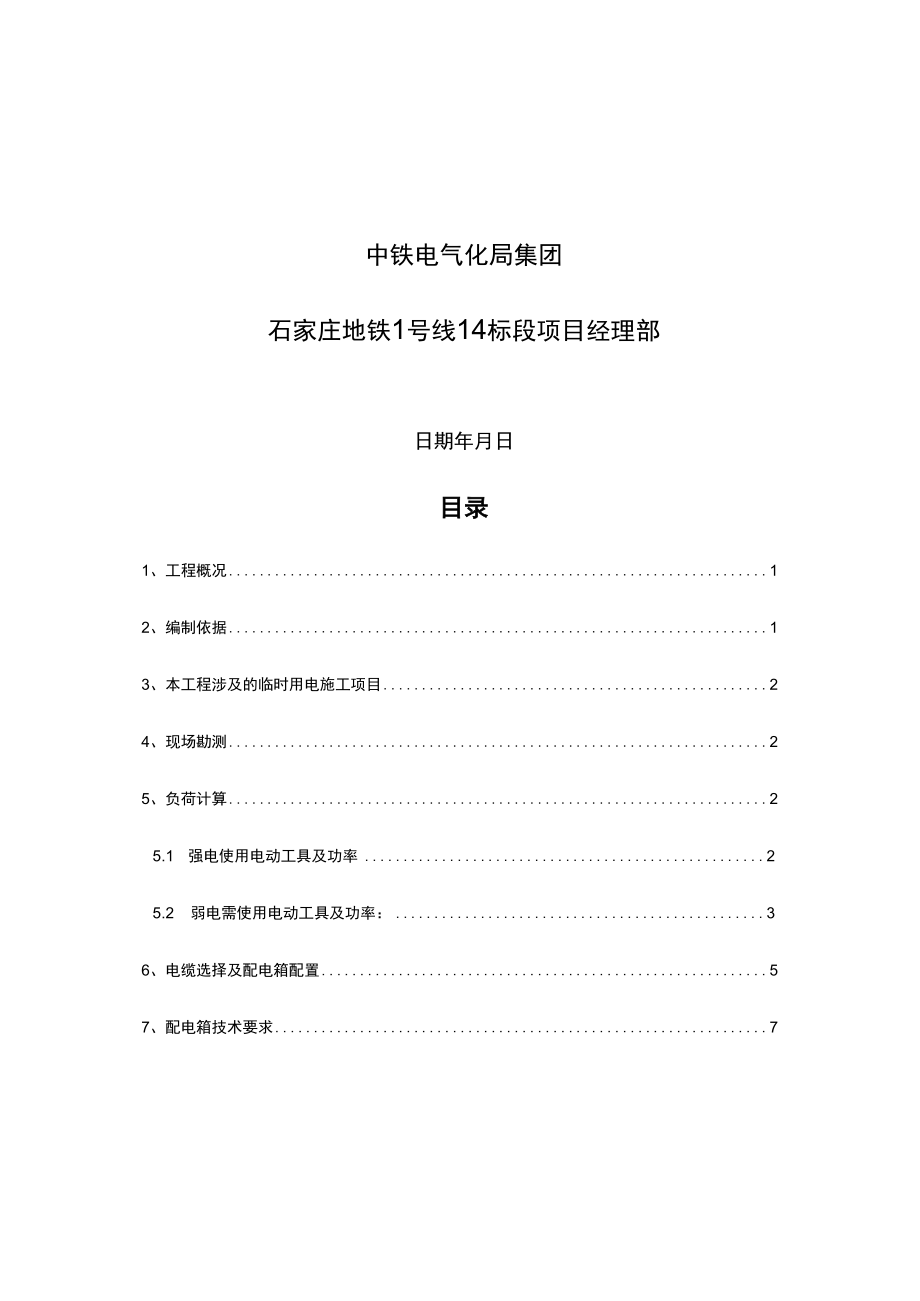

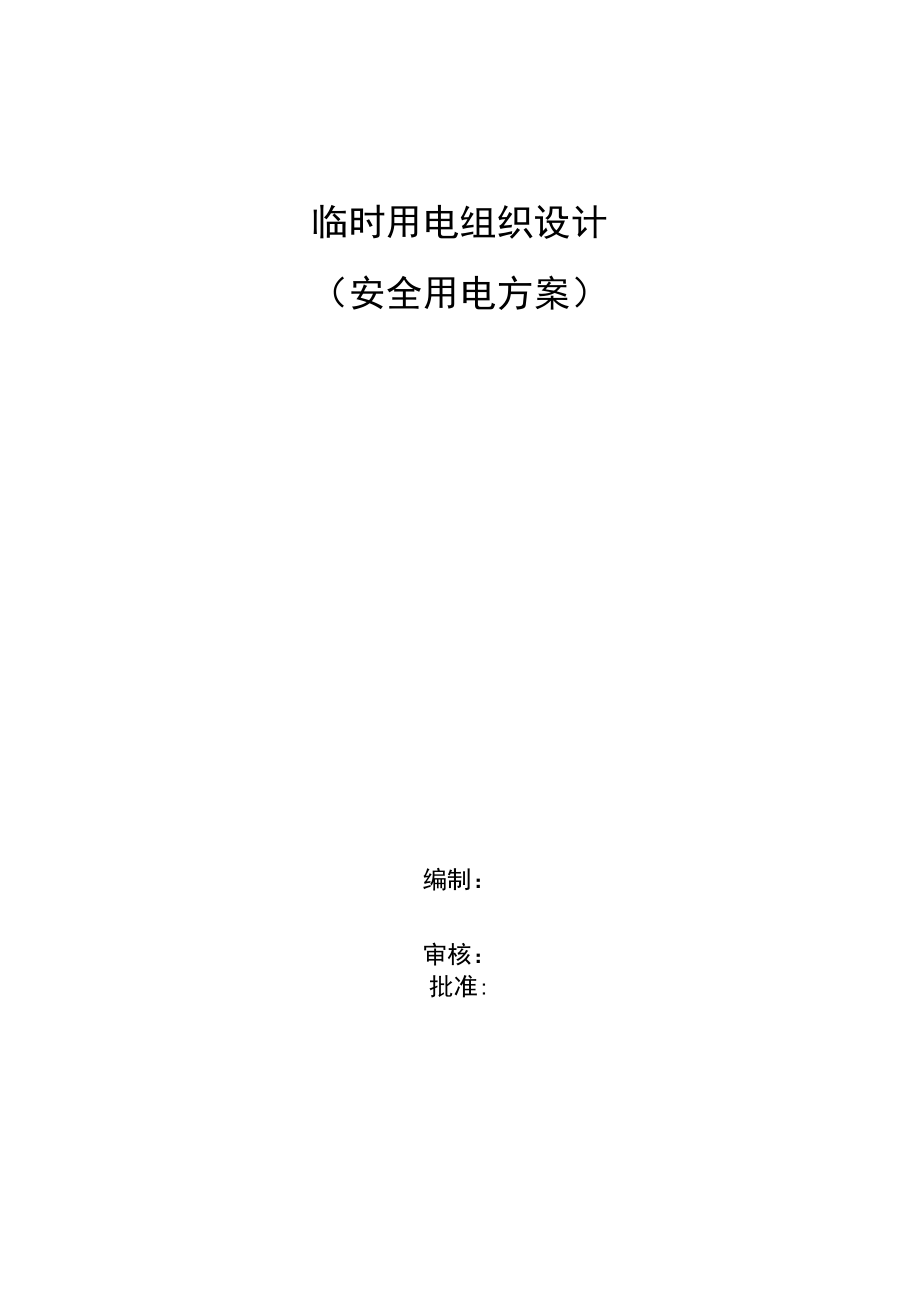

1、临时用电组织设计（安全用电方案）编制：审核：批准:中铁电气化局集团石家庄地铁1号线14标段项目经理部日期年月日目录1、工程概况12、编制依据13、本工程涉及的临时用电施工项目24、现场勘测25、负荷计算25.1 强电使用电动工具及功率25.2 弱电需使用电动工具及功率：36、电缆选择及配电箱配置57、配电箱技术要求78、安全措施98.1 施工用电总要求98.2 电工安全操作规程118.3 移动和手持式电动工具操作安全措施128.4 电焊作业安全措施138.5 电气防火措施148.6 保护接零158.7 设置漏电保护器158.8 电气设备的使用与维护161、工程概况石家庄市城市轨道交通1号线工程
2、是线网中的东西向骨干线，线路沿中山 路、长江大道、秦岭大街和规划新城大道敷设，均为地下线，全长38.6km ,设 车站28座，其中换乘站7座。设车辆段和综合基地1座，停车场2座。一期工程线路长23.9公里，西起西王站东至汶河大道站，共20座车站均为 地下站，平均站间距1.217kmo其中换乘车站6座，分别为和平医院站（与M5 换乘卜中山广场站（与M3换乘人民广场站（与M2换乘入北宋站（与M4 换乘X留村站（与M6换乘南村站（与M5换乘卜在西三环与中XX路交 织口东北角设张营停车场1座，在石黄高速以南与秦岭大街以西设西兆通车辆基 地1座，在长江大道与秦妗大街交织口西南角设线网设控制中心1座。2、
3、编制依据1、施工现场临时用电安全技术规范（JGJ46-2023卜2、城市建设管理、现场文明施工、绿色环保等规定。3、电器元件应选用符合GB/4048.22023、GB6829以及JGJ462023标准的 产品。4、石家庄市轨道交通有限责任公司施工现场临时用电安全管理规定。3、本工程涉及的临时用电施工项目本工程涉及的临时用电施工项目主要包括：供电系统槽钢焊接、支架安装、 线槽管线切割、打孔、安装、施工照明等，分别需要用到的用电设备有：交流电 焊机、石材切割机、电锤、角磨机、照明灯（LED X台钻。4、现场勘测本工程临时用电范围比较集中，主要集中在站台、站厅。所以不宜选择发电机。 本方案一级配电箱
4、进线引自土建单位的一级配电箱出线，配线采用和土建单位一 样三相五线制，并设置漏电保护系统。5、负荷计算5.1强电使用电动工具及功率名称电压等级数量总负荷（KW ）交流电焊机220v380v1台12.5电锤220v3把2.4电钻220v1把0.45角磨机220v1把1照明灯（LED ）220v2盏0.2石材切割机220v1台1.2台钻220V1台0.55P功率COSf功率因数K用电设备同时使用系数电焊机 I=P 焊/1.732/U 线/cos电焊机 1=12.5/1.732/0.38/0.95电焊机l=20A总电动工具I=K *P电/u总电动工具1=0.6*5.8/0.22总电动工具l=15.8
5、A三相平均分派后每单相二15.8A3=5.2A强电单相总电流=电焊机I +单相最大电流强电单相总 35t=20A+5.2A=25.2A5.2弱电需使用电动工具及功率:名称电压等级数量总负荷（KW ）交流电焊机220v380v1台12.5电锤220v6把4.8电钻220v4把1.8角磨机220v4把4照明灯(LED )220v3盏0.3石材切割机220v2台2.4电焊机 I=P 焊1.732u 线/cos电焊机 1=12.5/1.732/0.38/0.95电焊机l=20A总电动工具l=k*p电/u线总电动工具1=0.6*13.3/0.22总电动工具I =36A三相平均分派后每单相二36A3=12
6、A弱电单相总电流=电焊机I+单相最大电流弱电单相总电流=20A+12A弱电单相总电流二32A根据通信专业、信号专业需求两路电源开关分别为32Ao通信专业、信号专业单相总电流=0.6* ( 32+32 ) A=38.4A主进线单相总和二强电单相总电流+弱电单相总电流 主进线单相总和=25.2A+32A+38.4A主进线单相总和=95.6A6、电缆选择及配电箱配IK经用电工具符合计算数据得知主配电箱进线配电箱的主空气隔离开关为电 流容量为IoOA。根据电缆载流量速查表可以得知一级配电箱应选中择 3*35+2*16mm2的铜芯电缆。（电源线长度为估算量60m）附件一63A漏保3P+N站台东端32A漏
7、保3P+N站台西段63A漏保3P+N站厅东段32A漏保3P+N站厅西段32A漏保3P+N备用一级配电箱一级配电箱应设置四个主回路和一个备用回路。二级配电箱分布位置为站 厅东西两端（由通信、信号专业负责敷设安装）站台东西两端由供电专业敷设安 装。根据电缆载流量速查表二级配电箱进线应选为3*25+2x16 mm2铜芯电缆（电 缆估算长度80mb 附件二l-I-X I-X I-A l- F-X40A3p 空开40A3p 空开32A2p 空开32A2p 空开32A2p 空开32A2p 空开40A漏保）40A漏保）32A漏保32A漏保)32A2p 32A2p3p+N 3p+NJ 2p)2pJ空气开关J空
8、气开关63A空气开关3p照明电动工具电动工具电动工具电焊机二级配电箱根据用电器不同应配有两种三级配电电箱。具体如下：1、进线应选择5*10 mm2的进线。三级箱中配有三相40A空开和40A漏 保各一个。详见附件三（配备电缆30m ）2、进线应选择3*6mm2的进线。三级箱中配有单相32A空开、32A漏保、 三孔单相插座各一个。详见附件四（配备电缆30m ）4OA空开3p40A 漏保3p+N三级配电箱附件三32A空开2p32 A漏保2p 三孔单相插座三级配电箱件四7、配电箱技术要求1、附件四中三孔插座为多用插座2、以上所有空气开关及漏电保护器均采用透明式，必需经过3C认证、检 测报告、合格证书、
9、使用说明书等应齐全有效。3、配电箱、开关箱箱体须采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应 为1.22.0mm ,其中开关箱箱体钢板厚度不得小于1.2mm ,配电箱箱体厚度不 得小于1.5mm ;箱体表面应做防腐处理，涂层均匀完整；各级配电箱箱门应加 锁。4、配电箱（柜）、开关箱内安装板面下方便利接线处设N、PE端子板，进出 线中的N线必需通过N线端子板连接；端子板宜使用铜母排和镀锌螺栓。N端 子板必需与金属电器安装板绝缘PE端子板必需与金属电器安装板做电气连接;端子板上每个螺栓压接线不应超过2根，多股线应用线鼻子并涮锡，平垫、弹簧 垫齐全，压接稳固可靠。PE线与端子板连接必需采用电气连接，电
10、气连接点的 数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复 接地的连接点。5、金属箱体、箱门、箱腿和箱内开关电器的金属外壳应采用绿/黄双色绝缘 软铜线或铜编织线与箱内PE端子板进行电气连接。6、一二级配电箱内漏电保护器的额定漏电动作电流可以大于30mA ,额定 漏电动作时间可以大于0.1s ,但其额定漏电动作电流与额定漏电动作时间的乘 积不应大于30mAs ;三级配电箱中漏电保护器的额定漏电电流不应大于30mA , 额定漏电动作时间不应大于0.1so7、相线（L入工作零线（N X保护零线（PE ）的颜色标记必需符合以下 规定：相线LI（A入L2 （ B L3（C）相序的绝
11、缘颜色依次为黄色、绿色、红 色；工作零线（N ）的绝缘颜色为淡蓝色；保护零线（PE ）的绝缘颜色必需为绿 /黄双色。保护零线（PE ）必需采用绝缘铜芯导线，不得采用裸导线或铝导线。8、配电箱、开关箱应有配电箱标识牌，其中内容包括编号、负责人、电话、 单位。总配电箱进出线电缆上设有电缆标示牌，详见下图：配电箱标识编号：,负贡人：电话：单位：中国中铁电气化局石家庄地铁1号线14标配电箱标示牌电缆标识牌电缆起点：电缆经f7 .电缆规格型号：单位：中国中铁电气化同石家庄地铁1号线14标电缆标示牌9、总配电箱、分派电箱各回路应有明显的标识。8、安全措施8.1施工用电息要求1、施工现场必需建立安全技术档案
12、。执行电气安全操作规程、电气安装规 程和运行管理规定、电气维修检查制度、电工交接班制度、接地电阻测试记录和 漏电开关测试记录。配电箱使用前必需做好漏电测试检查，同时还应填写检查记 录O2、装、维修或拆除临时用电工程，必需由电工完成。电工作业必需配戴必 要的个人防护用品，并严格遵守电工安全操作规程持证上岗，现场的电器设备， 输配电线路的维修，抢修必需配有至少二名电工，做好监护工作，电工必需严格 按“装得安全、用得正确、修得及时、拆得完全的十六字方针进行日常操作。3、配电箱应装设在枯燥、通风、常温以及无杂物、无液体浸溅和不易受撞 击的场所。在箱体周边应有足够二人同时工作的空间和通道。4、配电箱内的
13、开关、保护器、熔断器的容量不得擅自更改，不得使用小容 量的开关、保护器、熔断器或保险丝代替使用。5、配电箱内的电气设备必需符合要求，各级配电装置的容量应与实际负载 相匹配，其结构形式、盘面布置和系统接线要做到规范化。6、配电箱内应有总熔断器和总空气开关或漏电保护器。进线应采用380V 时，必需选用三相五线制；采用220V时，应选用单相三线制。配电箱体必需 接地，接地（接零）必需可靠。7、配电箱内的插座上方必需配有与用电设备容量相匹配的漏电保护器，插 座上方无漏电保护器的，不得使用。8、施工中使用的每台用电设备必需有各自的开关箱,必需实行“一机一闸 制，除照明电器外，严禁用同一开关箱直接控制两台
14、及两台以上用电设备（含插 座），同时，应加强对输电线路和电器设备进行检查，发现有损坏的插座、开关、 漏电保护器时必需及时更换，没有更换的不得使用。9、使用的电源线应符合要求，对输电线路、用电设备应经常进行检查、维 修，如有老化、损坏不能维修时应及时更换。10、配电箱应装设端正、稳固。11、配电箱内应整齐，不得存放任何料具，各类电器装置应安装稳固、灵 敏有效、完整无损、绝缘良好，无带电体外露部分，布线、接线规范，进出线 口应设在箱体的下面。12、移动式配电箱必需有可靠的防雨措施和接地保护，开关或分路熔断器 必需与用电设备相匹配；同一箱内不得用单相三眼和三相四眼不同电压的插座。13、移动式配电箱需要移动时，应先断开电源并断开本箱内使用的机具电源，确认后方可移动。箱内带电或机具作业时，不得移动箱体。14、在使用各种移动式电动工具时，因故离开现场暂停工作或突然停电， 应及时拉开电源开关，防止突然来电发生意外事故。15、各类移动式电动工具和手持电动工具的电源线必需选用多股铜芯橡套 软电缆，应符合使用工具的需要，不得使用小于工具负荷的软线，防止发生电气 火灾事故。16、现场使用的照明工具，一律采用软质的橡皮护套线，并应有漏电保护 开关。17、室
