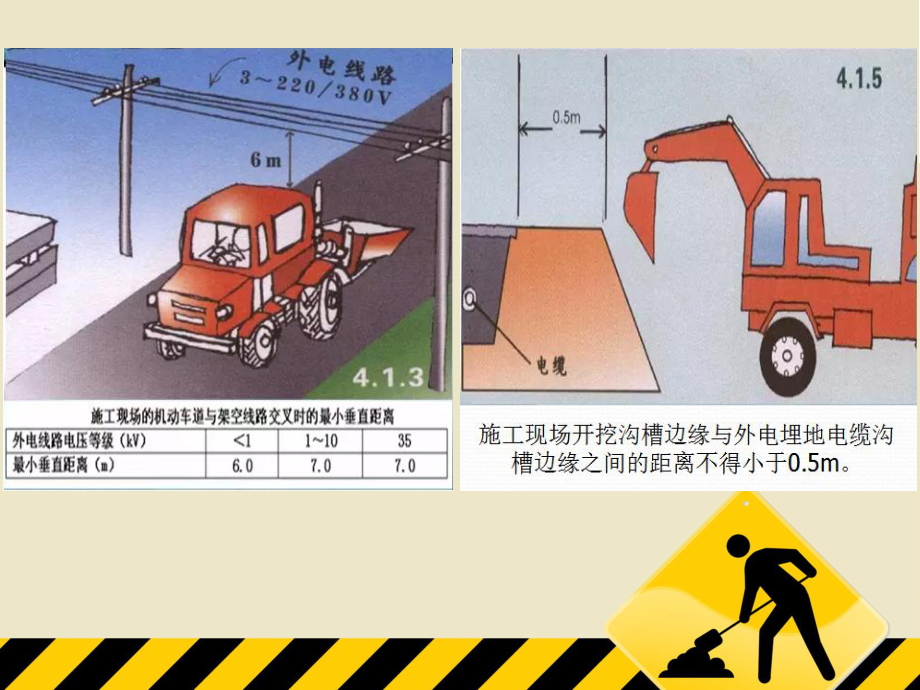

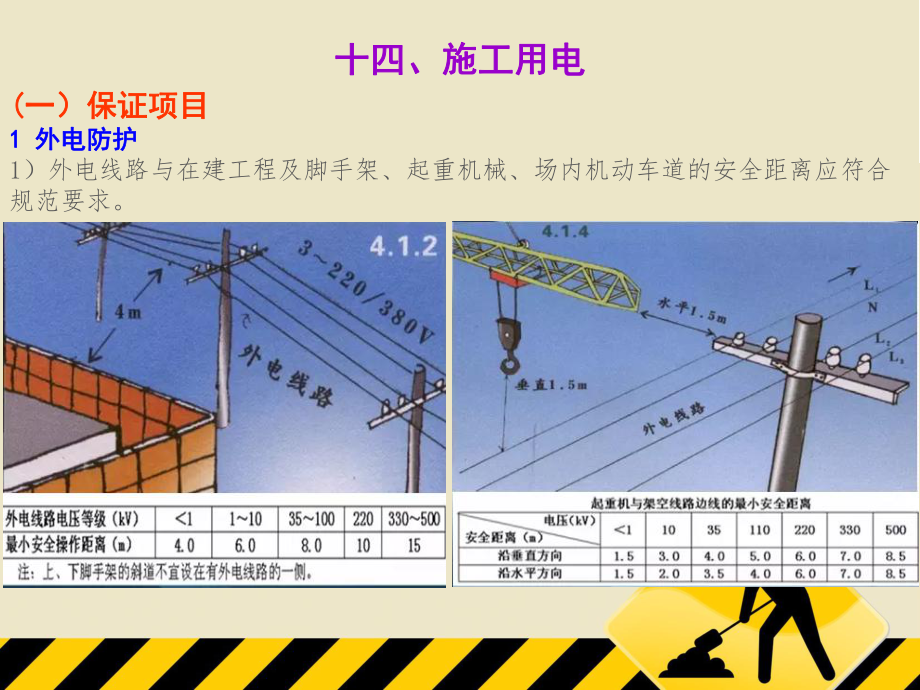

1、十四、施工用电十四、施工用电( (一）保证项目一）保证项目1 1 外电防护外电防护1）外电线路与在建工程及脚手架、起重机械、场内机动车道的安全距离应符合规范要求。 2）当安全距离不符合规范要求时，必须采取绝缘隔离防护措施，并应悬挂明显的警示标志。 3）防护设施与外电线路的安全距离应符合规范要求，并应坚固、稳定。 4）外电架空线路正下方不得进行施工、建造临时设施或堆放材料物品。2 2 接地与接零保护系统接地与接零保护系统1）施工现场专用的电源中性点直接接地的低压配电系统应采用TN-S接零保护系统；TN电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统；TN-C工作零线与保护零线
2、合一设置的接零保护系统；TN-C-S工作零线与保护零线前一部分合一，后一部分分开设置的接零保护系统；TT电源中性点直接接地，电气设备外露可导电部分直接接地的接地保护系统，其中电气设备的接地点独立于电源中性点接地点。2）施工配电系统未采用同一保护系统；TN-S工作零线与保护零线分开设置的接零保护系统。3）保护零线引出位置应符合规范要求；应由工作接地线、总配电箱电源侧零线或总漏电保护器电源零线处引出，电气设备的金属外壳必须与保护零线连接。（JGJ462005第5.1.1条）4）电气设备应接保护零线；5）保护零线不得装设开关、熔断器或通过工作电流；在TN-S接零保护系统中，PE（保护零线）应单独敷设
3、；重复接地线必须与PE线相连接，严禁与N（工作零线）相连接。PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。（JGJ462005第5.1.4，5.1.10条）当施工现场与外电线路共用同一供电系统时，电气设备的接地接零保护与原系统保持一致；不得一部分设备做保护接零，另一部分设备做保护接地。采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S（见图B.14.22）接零保护系统。（JGJ462005第5.1.2条）6）保护零线材质、规格及颜色标记不符合规范要求； PE线所用材质与相线
4、工作零线（N线）相同时，其最小截面应符合规范的规定。（JGJ462005第5.1.8条） 装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线，手持式电动工具的PE线应为截面不小于1.5mm2的绝缘多股铜线。（JGJ462005第5.1.9条） 相线、N线、PE线的颜色标记必须符合以下规定：相线L1（A）L2（B）L3（C）相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。（JGJ462005第5.1.11条）7）工作接地与重复接地的设置、安装及接地装置的材料不符合规范要求； 严禁将单独敷设的工作零
5、线再做重复接地。（JGJ462005第5.3.3条） 在总配电箱处、配电系统的中间处和末端处做重复接地。 接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。接地体应采用角钢、钢管或光面圆钢，不得采用螺纹钢材；接地可利用自然接地体，但应保证其电气连接和热稳定。（JGJ462005第5.3.4条）8）工作接地电阻不应大于4，重复接地电阻不应大于10；9）施工现场起重机、物料提升机、施工升降机、脚手架防雷措施不符合规范要求；10）做防雷接地机械上的电气设备，保护零线未做重复接地。 工作接地电阻不得大于工作接地电阻不得大于44，重复接地电阻不得大于，重复接地电阻不得大于1010，防雷装
6、置的冲击接地电阻值不得大于防雷装置的冲击接地电阻值不得大于3030。3 3 配电线路配电线路1）线路及接头应保证机械强度和绝缘强度；2）线路应设短路、过载保护，导线截面应满足线路负荷电流；3）线路的设施、材料及相序排列、档距、与邻近线路或固定物的距离应符合规范要求。4）电缆应采用架空或埋地敷设并应符合规范要求，严禁沿地面明设或沿脚手架、树木等敷设； 架空线路的档距不得大于架空线路的档距不得大于35m35m。（。（JGJ46JGJ4620052005第第7.1.67.1.6条）条） 架空线路相序排列：动力、照明线在同一横担上架设时，导线相序排列是：面向负架空线路相序排列：动力、照明线在同一横担上
7、架设时，导线相序排列是：面向负荷从左侧起依次为荷从左侧起依次为L1L1、N N、L2L2、L3L3、PEPE；动力、照明线在二层横担上分别架设时，导线相；动力、照明线在二层横担上分别架设时，导线相序排列是：上层横担面向负荷从左侧起为序排列是：上层横担面向负荷从左侧起为L1L1、L2L2、L3L3；下层横担面向负荷从左侧起为；下层横担面向负荷从左侧起为L1(L2L1(L2、L3)L3)、N N、PEPE。（。（JGJ46JGJ4620052005第第7.1.57.1.5条）条）5）线路敷设的电缆应符合规范要求； 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线，需要三相四电缆中必须包含全部
8、工作芯线和用作保护零线或保护线的芯线，需要三相四线制配电的电缆线路必须采用五芯电缆；五芯电缆必须包含淡蓝绿线制配电的电缆线路必须采用五芯电缆；五芯电缆必须包含淡蓝绿/ /黄二种颜色黄二种颜色绝缘芯线淡蓝色芯线必须用作绝缘芯线淡蓝色芯线必须用作N N线；绿线；绿/ /黄双色芯线必须用作黄双色芯线必须用作PEPE线，严禁混用。线，严禁混用。（JGJ46JGJ4620052005第第7.2.17.2.1条）条） 在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入电缆垂在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入电缆垂直敷设应充分利用在建工程的竖井垂直孔洞等，并宜靠近用电负荷
9、中心，固定点直敷设应充分利用在建工程的竖井垂直孔洞等，并宜靠近用电负荷中心，固定点每楼层不得少于一处电缆水平敷设宜沿墙或门口固定，最大弧垂距地不得小于每楼层不得少于一处电缆水平敷设宜沿墙或门口固定，最大弧垂距地不得小于2.0m2.0m。（。（JGJ46JGJ4620052005第第7.2.107.2.10条）条）6）室内明敷主干线距地面高度不得小于2.5m。 架空进户线的室外端应采用绝缘子固定，过墙处应穿管保护，距地面高度不得小于2.5m，并应采取防雨措施。（JGJ462005第7.3.4条）4 4 配电箱与开关箱配电箱与开关箱1）施工现场配电系统应采用三级配电、二级漏电保护系统、开关箱“一机
10、、一闸、一箱、一漏制”。2）用电设备必须有各自专用的开关箱；3）分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求； 总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱； 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（JGJ462005第8.1.2条）4）箱体结构、箱内电器设置应符合规范要求；5）箱体应设置系统接线图和分路标记； 配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.22.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚
11、度不得小于1.5mm，箱体表面应做防腐处理。（JGJ462005第8.1.7条） 配电箱、开关箱内的电器必须可靠、完好，严禁使用破损不合格的电器。（JGJ462005第8.2.1条） 总配电箱的电器具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。（JGJ462005第8.2.2条） 当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器同时具备短路过载漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。（JGJ462005第8.2.2条） 当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总
12、断路器、分路断路器或总熔断器、分路熔断器。当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设分路断路器或分路熔断器。（JGJ462005第8.2.2条） 隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。如采用分断时具有可见分断点的断路器，可不另设隔离开关。（JGJ462005第8.2.2条） （建设部、地方提昌使用） 熔断器应选用具有可靠灭弧分断功能的产品。（熔断器应选用具有可靠灭弧分断功能的产品。（JGJ46JGJ4620052005第第8.2.28.2.2条）条） 总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。装
13、设电流互感器时，总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。（其二次回路必须与保护零线有一个连接点，且严禁断开电路。（JGJ46JGJ4620052005第第8.2.38.2.3条）条） 配电室照明电源必须从总配电箱总隔离开关上端引出电缆线，保证总线带电时配电配电室照明电源必须从总配电箱总隔离开关上端引出电缆线，保证总线带电时配电室照明可使用，防止在断电来电时光线照度不足或夜间检修时引起误操作。室照明可使用，防止在断电来电时光线照度不足或夜间检修时引起误操作。 消防水泵电源必须从总配电箱总隔离开关上端引出电缆线
14、，保证发生消防火灾时，消防水泵电源必须从总配电箱总隔离开关上端引出电缆线，保证发生消防火灾时，切断电源时，消防水泵可以启动使用。切断电源时，消防水泵可以启动使用。总配电柜系统图总配电柜系统图分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。其设置和选择应符合前面总配电箱的要求（器、分路熔断器。其设置和选择应符合前面总配电箱的要求（JGJ46JGJ4620052005第第8.2.48.2.4条）条） 开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。（开关箱必须装设隔离开关、断路器或熔
15、断器，以及漏电保护器。（JGJ46JGJ4620052005第第8.2.58.2.5条）条） 配电箱、开关箱的电源进线端严禁采用插头和插座活动连接。（配电箱、开关箱的电源进线端严禁采用插头和插座活动连接。（JGJ46JGJ4620052005第第8.2.158.2.15条）条）6）配电箱与开关箱电器损坏或进出线混乱。 配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ462005第8.1.16条）7）配电箱必须分设工作零线零线端子板的设置及连接应符合规范要求。 配电箱的电器
16、安装板上必须设N线端子和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电器连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。（JGJ462005第8.1.11条）8）漏电保护器参数应匹配并灵敏可靠；9）箱体应设门、锁，应采取防雨措施。10） 箱体安装位置、高度及周边通道应符合规范要求。 配电箱、开关箱应装设在干燥通风及常温场所。（JGJ462005第8.1.5条） 配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品；不得有灌木杂草。（JGJ462005第8.1.6条） 配电箱、开关箱应装设端正、牢固；固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6m；移动式配电箱、开关箱应装设在坚固的支架上，其中心点与地面的垂直距离宜为0.81.6m。（JGJ462005第8.1.8条）( (二）一般项目二）一般项目5 5 配电室与配电装置配电室与配电装置 1）配电室的建筑耐火等级不应低于三级； 2）配电室应配置适用于电气火灾的灭火器材； 3）配电室应采取防止风雨和小动物侵入的措施。 配电室应
