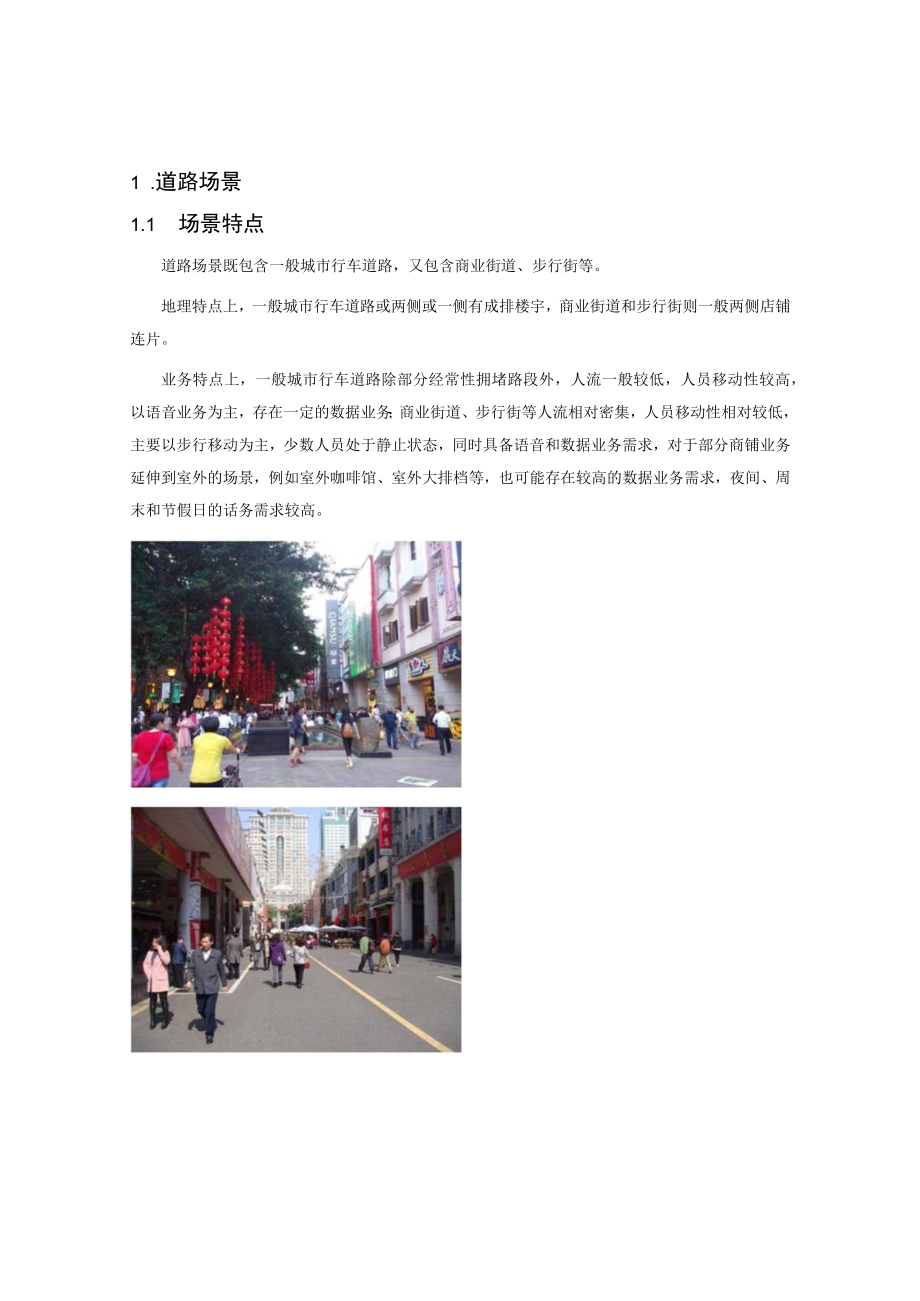

1、1 .道路场景1.1 场景特点道路场景既包含一般城市行车道路，又包含商业街道、步行街等。地理特点上，一般城市行车道路或两侧或一侧有成排楼宇，商业街道和步行街则一般两侧店铺连片。业务特点上，一般城市行车道路除部分经常性拥堵路段外，人流一般较低，人员移动性较高，以语音业务为主，存在一定的数据业务；商业街道、步行街等人流相对密集，人员移动性相对较低，主要以步行移动为主，少数人员处于静止状态，同时具备语音和数据业务需求，对于部分商铺业务延伸到室外的场景，例如室外咖啡馆、室外大排档等，也可能存在较高的数据业务需求，夜间、周末和节假日的话务需求较高。1.2 部署目的道路场景中，可利用小基站对局部道路覆盖补
2、盲补弱，或吸收局部用户集中区域的热点业务量。1.3 方案选取点状部署小基站时，当不具备有线传输条件时，可使用室外一体化微基站并临时性使用无线回传方案；否则，（1）若室外一体化微RRU型小基站不能与宏站共用BBU,可根据建设成本和宏微协同需求选择室外一体化微RRU小基站或室外一体化微基站型小基站；（2）若室外一体化微RRU小基站可与宏站共用BBU,为便于实现宏微协同组网，一般优先选用室外一体化微RRU小基站。当待部署道路较长，需使用多个小基站连续覆盖形成线状部署时：（1）若为车行道，应使用相同频点的多个室外一体化微RRU小基站并使用小基站间小区合并方式减少切换带；（2）若为人行道，优先使用相同频
3、点的多个室外一体化微RRU小基站，并可根据容量需求和小基站间干扰程度实施小区合并：对于容量需求高、微微间干扰易于控制的场景，也可适量使用室外一体化微基站型小基站。1.4 小基站部署要点（1）覆盖能力该场景下，典型的单个LTEFDD小基站覆盖能力在80米到350米之间。实际覆盖能力与小基站配置、目标覆盖区域同频宏站信号强度和地理环境对信号的遮挡情况有关。例如：站高10米下，使用1.8GHZ频点、单通道配置为5W的小基站时，若目标区域宏站RSRP强度在-8OdBm左右或以上，小基站覆盖能力约为80米左右;若目标区域宏站RSRP强度在-IOOdBm左右，小基站覆盖能力约为250米左右。（2）功率配置

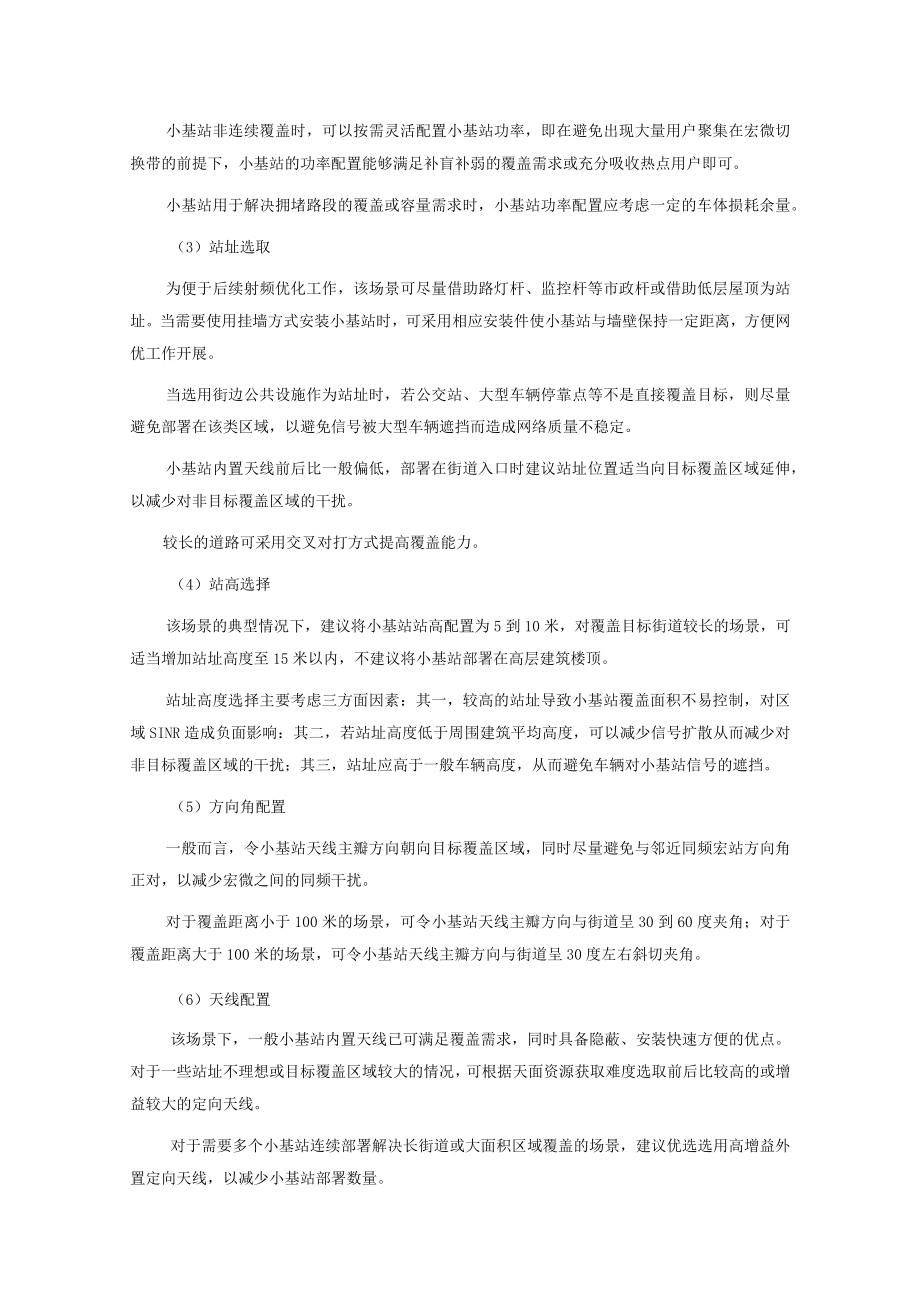

4、小基站非连续覆盖时，可以按需灵活配置小基站功率，即在避免出现大量用户聚集在宏微切换带的前提下，小基站的功率配置能够满足补盲补弱的覆盖需求或充分吸收热点用户即可。小基站用于解决拥堵路段的覆盖或容量需求时，小基站功率配置应考虑一定的车体损耗余量。（3）站址选取为便于后续射频优化工作，该场景可尽量借助路灯杆、监控杆等市政杆或借助低层屋顶为站址。当需要使用挂墙方式安装小基站时，可采用相应安装件使小基站与墙壁保持一定距离，方便网优工作开展。当选用街边公共设施作为站址时，若公交站、大型车辆停靠点等不是直接覆盖目标，则尽量避免部署在该类区域，以避免信号被大型车辆遮挡而造成网络质量不稳定。小基站内置天线前后比
5、一般偏低，部署在街道入口时建议站址位置适当向目标覆盖区域延伸，以减少对非目标覆盖区域的干扰。较长的道路可采用交叉对打方式提高覆盖能力。（4）站高选择该场景的典型情况下，建议将小基站站高配置为5到10米，对覆盖目标街道较长的场景，可适当增加站址高度至15米以内，不建议将小基站部署在高层建筑楼顶。站址高度选择主要考虑三方面因素：其一，较高的站址导致小基站覆盖面积不易控制，对区域SINR造成负面影响：其二，若站址高度低于周围建筑平均高度，可以减少信号扩散从而减少对非目标覆盖区域的干扰；其三，站址应高于一般车辆高度，从而避免车辆对小基站信号的遮挡。（5）方向角配置一般而言，令小基站天线主瓣方向朝向目标
6、覆盖区域，同时尽量避免与邻近同频宏站方向角正对，以减少宏微之间的同频干扰。对于覆盖距离小于100米的场景，可令小基站天线主瓣方向与街道呈30到60度夹角；对于覆盖距离大于100米的场景，可令小基站天线主瓣方向与街道呈30度左右斜切夹角。（6）天线配置该场景下，一般小基站内置天线已可满足覆盖需求，同时具备隐蔽、安装快速方便的优点。对于一些站址不理想或目标覆盖区域较大的情况，可根据天面资源获取难度选取前后比较高的或增益较大的定向天线。对于需要多个小基站连续部署解决长街道或大面积区域覆盖的场景，建议优选选用高增益外置定向天线，以减少小基站部署数量。(7)其他一般不建议配置为独立小区的两个同频小基站背
7、靠背安装,将明显增加小基站间干扰使得小基站中心网络质量明显下降。若站址稀缺必须采用背靠背安装方式，则建议通过增加下倾角、使用前后比较大的外置天线、背靠背角度180度等方式减少干扰影响，此外，建议采用背靠背方式安装的小基站不超过2个。小基站用于覆盖行车道路时，可通过微微、宏微小区合并等方式，尽量减少行车道上的微微、宏微小区切换带。1.5 传输需求当小基站用于补盲时，对于单个20MHz的LTE微小区Sl接口传输需求如下表所示:表IT道路场景-小基站补盲单小区Sl接口传输需求区域类型FDDLTETD-LTE峰值带宽(Mbps)均值带宽(Mbps)峰值带宽(Mbps)均值带宽(Mbps)数据热点824
8、66135高需求59404430一般需求39282921当小基站用于吸热时，对于单个20MHz的LTE微小区Sl口传输需求如下表所示:表1-2道路场景-小基站吸热单小区SI接口传输需求FDDLTETD-LTE峰值带宽(Mbps)均值带宽(Mbps)峰值带宽(Mbps)均值带宽(Mbps)824661352 .广场、公园场景2.1 1场景特点广场公园场景既包含城市广场公园，又包含CBD广场。地理特点上，城市广场公园周边般无高楼环绕遮挡，CBD广场般处于高楼中间。业务特点上，城市广场公园区域般周末、节假日人员较多，人员移动性较低，以步行速度移动为主，有一定的静止用户，特定时段局部区域存在超高密度静
9、止人员分布，数据业务需求较高；CBD广场区域一般工作日人员较多，人员移动性较低，多为步行速度移动,语音业务为主，存在一定数据业务需求。2.2 部署目的该场景中，可利用小基站对小型广场覆盖补盲补弱，或吸收大型及小型广场中的局部用户集中区域的热点业务量。2.3 方案选取当用于解决广场、公园场景整体覆盖需求时，若场景面积较小，使用1到2个室外小基站即可满足全部覆盖需求,可使用室外一体化微基站或室外一体化微RRU；若场景面积较大,可使用多个室外体化微RRU小基站联合覆盖，并对小基站间实施适当的小区合并，以减少切换带和微微间同频干扰。若用于解决广场、公园等场景的不连续点状覆盖空洞时，可使用室外一体化微R
10、RU小基站，并适当使用宏微间小区合并，减少宏微间同频干扰。当用于分担广场、公园等场景的网络业务量时，对于在整个场景区域用户分布较为均匀的情况，部署方案类似于小基站用于解决广场、公园整体覆盖补盲补弱时，但需使用与已存网络异频的小基站；对于用户呈簇状集中分布的情况，可使用小基站对簇状区针对性分流：（1）若簇状区域面积小于单个小基站覆盖面积，可使用室外一体化微基站型或室外一体化微RRU小基站；（2）若簇状区域面积大于单个小基站覆盖面积，可使用多个室外一体化微RRU小基站连续覆盖，并对小基站间小区合并。（3）若存在多个用户簇状集中分布区，当多个区域相隔较远覆盖独立时，可分割为多个独立区域分别按照上述方
11、案部署小基站；当多个区域相隔较近时，可将相邻区域合并为一个区域后按照上述方案部署小基站。对于可使用室外一体化微基站型或室外一体化微RRU小基站的情况，（1）当不具备有线传输条件时，可使用室外一体化微基站并临时使用无线回传方案；（2）若室外一体化微RRU小基站不能与宏站共用BBU,可根据建设成本和宏微协同需求选择室外体化微RRU小基站或室外一体化微基站型小基站；（3）若室外一体化微RRU小基站可与宏站共用BBU,为便于实现宏微协同组网，建议优先选用室外一体化微RRU小基站。2.4 小基站部署要点（1）覆盖能力该场景下，一般已经存在一定程度的宏站覆盖，与宏站同频的小基站覆盖能力通常有所收缩。典型的
12、单个小基站覆盖能力在80米到250米之间.实际覆盖能力与小基站配置、目标覆盖区域同频宏站信号强度和地理环境对信号的遮挡情况有关。小基站单通道配置为5W时,使用1.8GHz拼点，站高10米下，目标区域宏站RSRP强度在-85dBm左右，小基站约可覆盖长度100米以内的广场.（2）站址选取广场及公园中心优先选用杆类站址，广场及公园边缘优先选用屋顶或外墙类站址。针对与商业街融为一体的中小型商业广场，可综合考虑商业街的覆盖需求，在广场边缘也可选择杆类站址形成街道到广场的连续覆盖。(3)站高选择考虑到该场景遮挡较少，小基站信号容易扩散至非目标覆盖区域而造成不必要的同频干扰，因此建议站高一般低于15米。对
13、于选用屋顶站址等高度高于15米的情况，需通过控制下倾角抑制小基站覆盖扩散。(4)方向角配置对于部署单个小基站的场景，若小基站位于广场或公园中心，小基站方向角尽量避免与相邻同频宏站主瓣方向正对；若小基站位于广场或公园边缘，小基站方向角尽量对准广场或公园中心。对于部署多个独立小区的小基站的场景，除尽量避免小基站方向角与相邻同频宏站主瓣方向正对之外，还应考虑小基站间的方向角，例如：配置两个独立小区小基站时，可令两个小基站主瓣方向相反，同时小基站主瓣方向与小基站站址连线呈一定夹角。(5)天线配置小基站位于广场或公园中心时，可使用内置定向天线。小基站位于广场或公园边缘时，条件允许时优先使用宽波束且前后比
14、较大的外置天线,提高对广场的覆盖能力，同时减少天线后瓣对非目标覆盖区域的干扰；若天面资源受限，则使用内置定向天线。(6)其他应在保障网络容量需求的前提下,减少人流密集区的宏微、微微切换带,并尽量将宏微、微微切换区设置在用户较少、业务量较低的区域。2.5 传输需求当小基站用于补盲时，对于单个20MHz的LTE微小区Sl接口传输需求如下表所示：表2-1广场/公园场景小基站补盲单小区Sl接口传输需求区域类型FDDLTETD-LTE峰值带宽(Mbps)均值带宽(Mbps)峰值带宽(Mbps)均值带宽(Mbps)数据热点82466135高需求59404430一般需求39282921当小基站用于吸热时，对
15、于单个20MHz的LTE微小区Sl口传输需求如下表所示：表2-2广场/公园场景-小基站吸热单小区SI接口传输需求FDDLTETD-LTE峰值带宽(Mbps)均值带宽(Mbps)峰值带宽(Mbps)均值带宽(Mbps)824661353 .餐饮娱乐、营业厅、沿街商铺3.1 场景特点建筑特点上，营业厅手机卖场沿街商铺存在独立商铺和连片商铺两种类型，商铺般1到2层高、有较宽的玻璃窗或玻璃门。业务特点上，人员基本为静止状态，营业厅、手机卖场、部分饭店人员密度较高，以数据业务为主，数据业务需求较大；一般的百货、服装类商铺人员密度较低，兼具语音和数据业务，但业务需求相对较小。3.2 部署目的该场景中，可利用小基站对室内建筑覆盖补盲补弱，或提高室内网络整体容量。3.3 方案选取当无法使用少量室外小基站（包含室外一体化微基站和室外一体化微RRU）完整覆盖目标区域时，优先使用室内小基站；否则，可根据商铺建筑特点和站址情况选取室外小基站或室内小基站，具体的：3.4 对于外墙以玻璃为主、室内深度一般的多家商铺连
