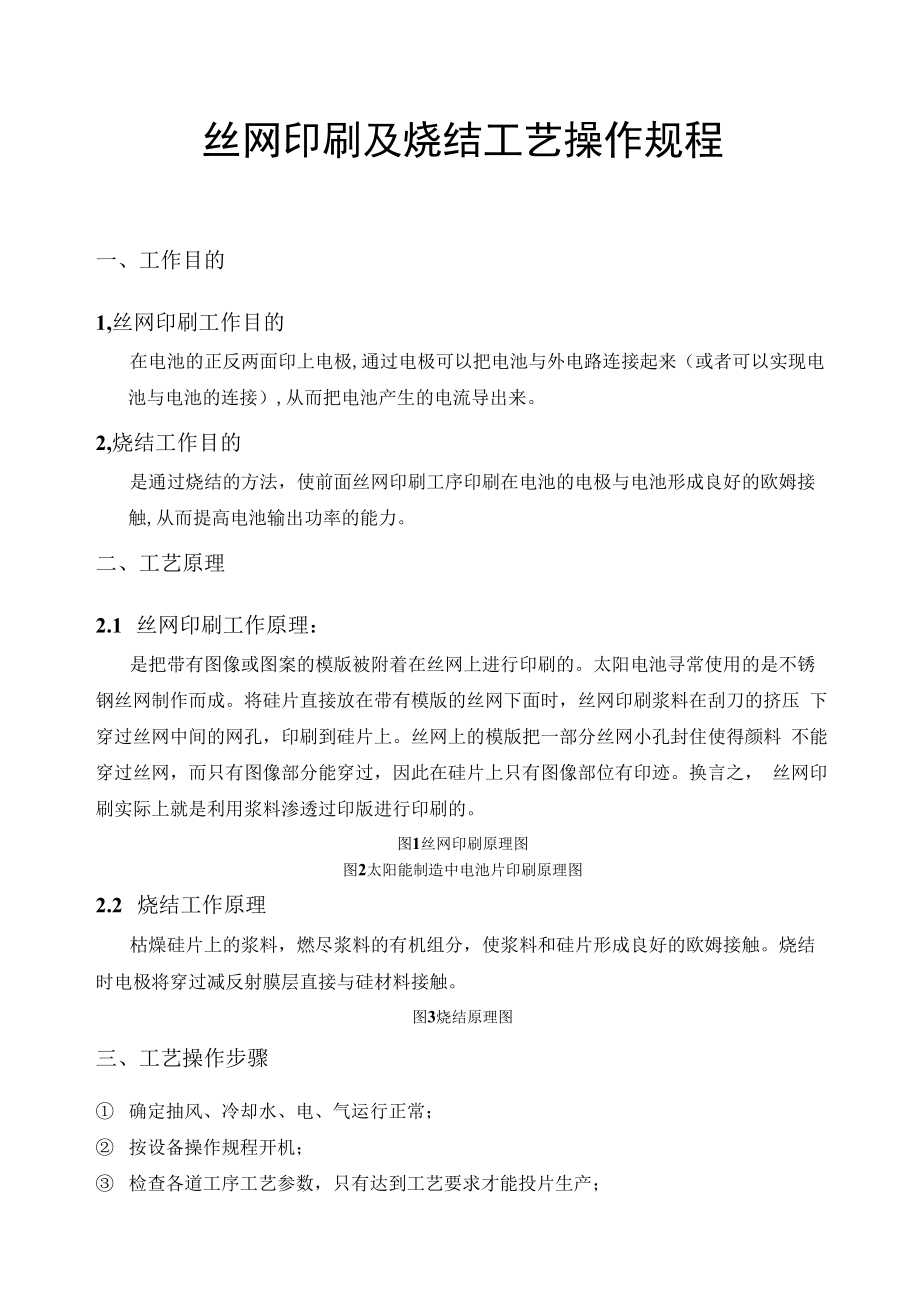

1、丝网印刷及烧结工艺操作规程一、工作目的1,丝网印刷工作目的在电池的正反两面印上电极,通过电极可以把电池与外电路连接起来（或者可以实现电 池与电池的连接）,从而把电池产生的电流导出来。2,烧结工作目的是通过烧结的方法，使前面丝网印刷工序印刷在电池的电极与电池形成良好的欧姆接 触,从而提高电池输出功率的能力。二、工艺原理2.1 丝网印刷工作原理：是把带有图像或图案的模版被附着在丝网上进行印刷的。太阳电池寻常使用的是不锈 钢丝网制作而成。将硅片直接放在带有模版的丝网下面时，丝网印刷浆料在刮刀的挤压 下穿过丝网中间的网孔，印刷到硅片上。丝网上的模版把一部分丝网小孔封住使得颜料 不能穿过丝网，而只有图像

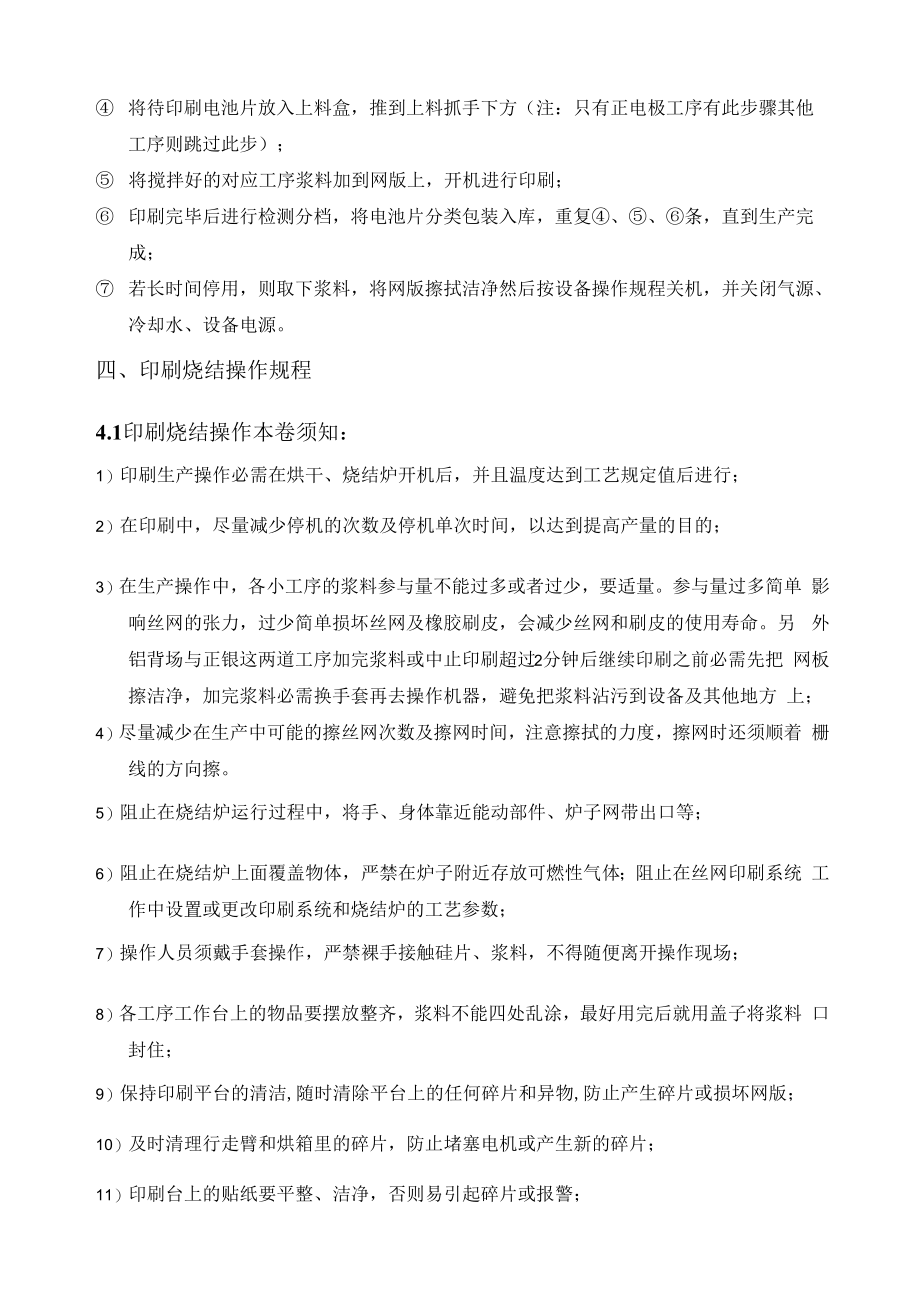

2、部分能穿过，因此在硅片上只有图像部位有印迹。换言之， 丝网印刷实际上就是利用浆料渗透过印版进行印刷的。图1丝网印刷原理图图2太阳能制造中电池片印刷原理图2.2 烧结工作原理枯燥硅片上的浆料，燃尽浆料的有机组分，使浆料和硅片形成良好的欧姆接触。烧结 时电极将穿过减反射膜层直接与硅材料接触。图3烧结原理图三、工艺操作步骤 确定抽风、冷却水、电、气运行正常； 按设备操作规程开机； 检查各道工序工艺参数，只有达到工艺要求才能投片生产； 将待印刷电池片放入上料盒，推到上料抓手下方（注：只有正电极工序有此步骤其他 工序则跳过此步）； 将搅拌好的对应工序浆料加到网版上，开机进行印刷； 印刷完毕后进行检测分档
3、，将电池片分类包装入库，重复、条，直到生产完 成； 若长时间停用，则取下浆料，将网版擦拭洁净然后按设备操作规程关机，并关闭气源、 冷却水、设备电源。四、印刷烧结操作规程4.1印刷烧结操作本卷须知：1）印刷生产操作必需在烘干、烧结炉开机后，并且温度达到工艺规定值后进行；2）在印刷中，尽量减少停机的次数及停机单次时间，以达到提高产量的目的；3）在生产操作中，各小工序的浆料参与量不能过多或者过少，要适量。参与量过多简单 影响丝网的张力，过少简单损坏丝网及橡胶刷皮，会减少丝网和刷皮的使用寿命。另 外铝背场与正银这两道工序加完浆料或中止印刷超过2分钟后继续印刷之前必需先把 网板擦洁净，加完浆料必需换手套
4、再去操作机器，避免把浆料沾污到设备及其他地方 上；4）尽量减少在生产中可能的擦丝网次数及擦网时间，注意擦拭的力度，擦网时还须顺着 栅线的方向擦。5）阻止在烧结炉运行过程中，将手、身体靠近能动部件、炉子网带出口等；6）阻止在烧结炉上面覆盖物体，严禁在炉子附近存放可燃性气体；阻止在丝网印刷系统 工作中设置或更改印刷系统和烧结炉的工艺参数；7）操作人员须戴手套操作，严禁裸手接触硅片、浆料，不得随便离开操作现场；8）各工序工作台上的物品要摆放整齐，浆料不能四处乱涂，最好用完后就用盖子将浆料 口封住；9）保持印刷平台的清洁,随时清除平台上的任何碎片和异物,防止产生碎片或损坏网版；10）及时清理行走臂和烘

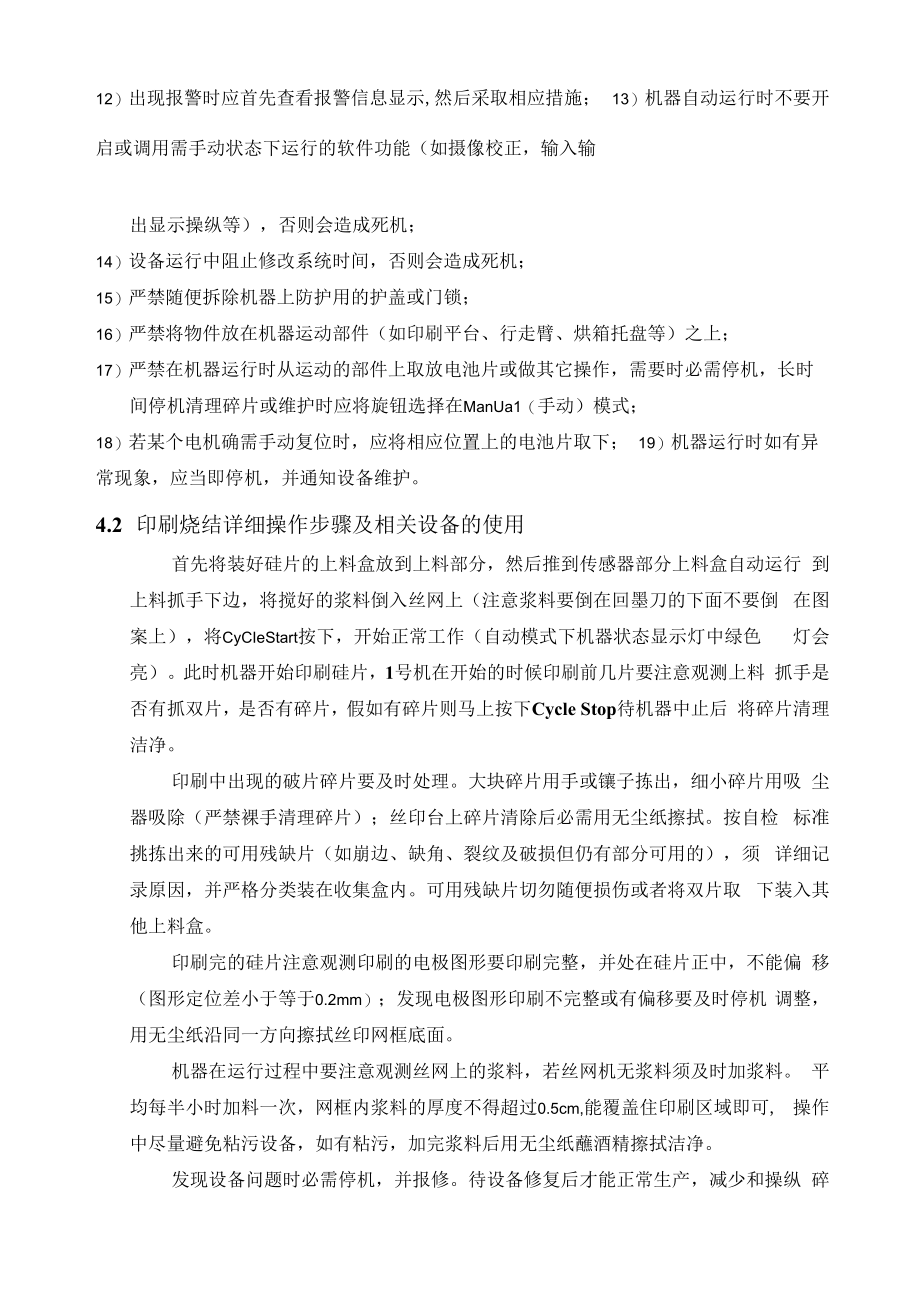

5、箱里的碎片，防止堵塞电机或产生新的碎片；11）印刷台上的贴纸要平整、洁净，否则易引起碎片或报警；12）出现报警时应首先查看报警信息显示,然后采取相应措施； 13）机器自动运行时不要开启或调用需手动状态下运行的软件功能（如摄像校正，输入输出显示操纵等），否则会造成死机；14）设备运行中阻止修改系统时间，否则会造成死机；15）严禁随便拆除机器上防护用的护盖或门锁；16）严禁将物件放在机器运动部件（如印刷平台、行走臂、烘箱托盘等）之上；17）严禁在机器运行时从运动的部件上取放电池片或做其它操作，需要时必需停机，长时 间停机清理碎片或维护时应将旋钮选择在ManUa1（手动）模式；18）若某个电机确需手
6、动复位时，应将相应位置上的电池片取下； 19）机器运行时如有异常现象，应当即停机，并通知设备维护。4.2 印刷烧结详细操作步骤及相关设备的使用首先将装好硅片的上料盒放到上料部分，然后推到传感器部分上料盒自动运行 到上料抓手下边，将搅好的浆料倒入丝网上（注意浆料要倒在回墨刀的下面不要倒 在图案上），将CyCIeStart按下，开始正常工作（自动模式下机器状态显示灯中绿色 灯会亮）。此时机器开始印刷硅片，1号机在开始的时候印刷前几片要注意观测上料 抓手是否有抓双片，是否有碎片，假如有碎片则马上按下Cycle Stop待机器中止后 将碎片清理洁净。印刷中出现的破片碎片要及时处理。大块碎片用手或镶子拣
7、出，细小碎片用吸 尘器吸除（严禁裸手清理碎片）；丝印台上碎片清除后必需用无尘纸擦拭。按自检 标准挑拣出来的可用残缺片（如崩边、缺角、裂纹及破损但仍有部分可用的），须 详细记录原因，并严格分类装在收集盒内。可用残缺片切勿随便损伤或者将双片取 下装入其他上料盒。印刷完的硅片注意观测印刷的电极图形要印刷完整，并处在硅片正中，不能偏 移（图形定位差小于等于0.2mm）；发现电极图形印刷不完整或有偏移要及时停机 调整，用无尘纸沿同一方向擦拭丝印网框底面。机器在运行过程中要注意观测丝网上的浆料，若丝网机无浆料须及时加浆料。 平均每半小时加料一次，网框内浆料的厚度不得超过0.5cm,能覆盖住印刷区域即可,
8、操作中尽量避免粘污设备，如有粘污，加完浆料后用无尘纸蘸酒精擦拭洁净。发现设备问题时必需停机，并报修。待设备修复后才能正常生产，减少和操纵 碎片。生产过程中（前道工序）产生的缺陷片（小缺口片、掉角片等）只要丝网印 刷系统能印的片子要求印刷后烧结并交于工段长。待一号机印刷完的硅片到达二号机时，将搅拌好的浆料倒入丝网上（注意浆料 要倒在回墨刀的下面不要倒在图案上），注意加完浆料要先擦下网搬然后将Cycle start按下，开始正常工作（自动模式下机器状态显示灯中绿色灯会亮）。假如不擦网板 则机器简单粘片。此时机器开始印硅片，观测印完的片子图案，印刷的电极图形要 印刷完整，并处在硅片正中，不能偏移（图
9、形定位差小于等于Imm）；发现电极图 形印刷不完整或有偏移要及时停机调整，用无尘纸沿同一方向擦拭丝印网框底面， 第一道印刷的背银极要完全漏出。要求：印刷过程中必需抽测，在更换丝网后也必需进行抽测；图形完好则机器 正常工作，在看机器时注意观测台面纸假如被浆料粘污则马上换台面纸。注意观测 网板上的浆料假如浆料都被刮到两边而中间刮刀下的浆料不够时则停下机器用铲刀 把周边的浆料都铲到回墨刀下，再开始印刷，若丝网机浆料缺少时注意加加浆料， 加浆料时网框内浆料的厚度不得超过0.5cm,能覆盖住印刷区域即可，操作中尽量避 免粘污设备，如有粘污，加完浆料后用无尘纸蘸酒精擦拭洁净。假如发现有硅片被 粘到网板上则
10、马上停下机器，把硅片取下，然后把网板擦洁净再继续印刷。假如硅 片有缺口则须从印刷行走臂上取下以防止弄破网板或浆料印到台面纸上。待其次道工序印刷完毕的硅片快要过来时把搅拌好的浆料加到丝网上，（注意 浆料要倒在回墨刀的下面不要倒在图案上），将CyCIeStart按下,开始正常工作（自动 模式下机器状态显示灯中绿色灯会亮）。此时机器开始印硅片，观测印刷完毕的硅片 看图形是否完整，清楚，是否有断栅假如有断栅则马上按下中止按钮，然后按F5键 把网板抬起来，用干的无尘布将网板擦拭洁净之后继续印刷。在看机器时注意观测台面纸假如被浆料粘污则马上换台面纸。注意观测网板上 的浆料假如浆料都被刮到两边而中间刮刀下的
11、浆料不够时则停下机器用铲刀把周边 的浆料都铲到回墨刀下，再开始印刷，若网版内无浆料须及时加浆料，操作中尽量 避免粘污设备，如有粘污，加完浆料后用无尘纸蘸酒精擦拭洁净。假如硅片有缺口 则须从印刷行走臂上取下以防止弄破网板或浆料印到台面纸上。注意观测烘箱过后的翻转部分是否会出现碎片，假如出现碎片则马上按Cycle StoP键将碎片清理洁净后再继续印刷。假如后边无硅片印刷，在炉带方的行走臂上 还有硅片则注意停片，在抓手将一片硅片抓到炉带上后马上按下按Cycle Stop键等待 3秒中后再按Cycle Start键等抓手将当前片送到炉带上后上按下按Cycle Stop键等待 3秒中后再按Cycle S
12、tart键，如此循环直到行走臂上无硅片为止。硅片从烧结炉里出来后需检测硅片的质量，并对其分档处理然后包装，该工序首先对电池片的外观进行目检，出现以下状况时须从行走臂上取下：（1）表面电极发黄；（2）有铝包、铝珠；（3）细栅断栅长度超过0.5mm,在主电极两 边出现断栅；（4）有V字形缺口；边上有崩边，亮点；（5）电池表面色差较严重；（6）弯 曲程度超过1mm。分档部分设取片包装工位。机器设定为每档托盘满100片会报警，档位对应按钮 （上有档位标号）蓝色灯亮，并有报警声。此时检测部分会中止运转，应及时取下 该托盘的泡沫盒进行包装，同时换上一个空的泡沫盒并按下亮灯的按钮，机器会继 续运行。印刷完毕
13、需要关机时应先关闭烧结炉加热然后关闭印刷线机器然后关闭烧结炉。4.3 印刷烧结的开机、关机：1）查看排风排气是否良好；2）开启冷却水和压缩空气阀门，阀门开关转向上方为开始，向右90度为关闭；3）确认所有的急停按钮都处在开启状态；4）开启电源，首先将电源开关向左下放旋转使箭头指向到放电位置停留3秒钟，然后将 开关转到向上的位置，然后按下电源开关旁边的辅助电源按钮（电源开关左边的黑色 的system start按钮）等待机器开机；图41烧结开机操作界面5）上图为烧结炉软件操纵系统界面，待烧结炉的系统自动进入操作界面，登陆软件，加 载所需用到的工艺。然后首先开启水电气（UTILrnES）,点最下边的
14、黄色小三角， 待READY绿色灯状态亮（约10秒钟）后开启炉带（点中间的黄色小三角），待 READY绿色灯状态亮（约10秒钟）开启加热（点最上面的黄色小三角）。待温度到 达设定温度（READY绿色灯状态亮时）即可生产。1）检查排风是否有、是否够用（以手帕放在排风口边缘能吸上去为好）。检查电源是否 符合标准，假如一切正常则开始开机。开启压缩空气（0.50.7Mpa）、真空（-0.06- 0.08MPa）的手动阀。关上所有的机器安全门使门锁到位，确认急停按钮拉出。将所有 的手动模式都调到自动状态（操纵板上的MAN STEP AUTOM按钮置于AUTOM状 态）。合上电源开关（电源开关从0状态旋至1
15、状态为开启电源），等待计算机和 BaCCini程序自动运行；2）程序运行后按下AUXiIiarieS辅助开关（会有闪光），查看网版是否锁紧，如未锁紧，按 下F4键,锁紧网版；3）按下CyCIereSet使机器复位（注意三台机器的印刷、烘干、缓冲都按下复位按钮）。 Cycle start闪烁时为复位终止；4）查看所有的机器循环菜单，确认机器的印刷（菜单2-1中的EnableOVenheating前面 的空白方框内打勾为开启）、翻转（菜单2-1中的EnabIefliP-OVer前面的空白方框内 打勾为开启）、上片（菜单2-1中的EnabIelOader前面的空白方框内打勾为开启）、 摄像校正都开启
