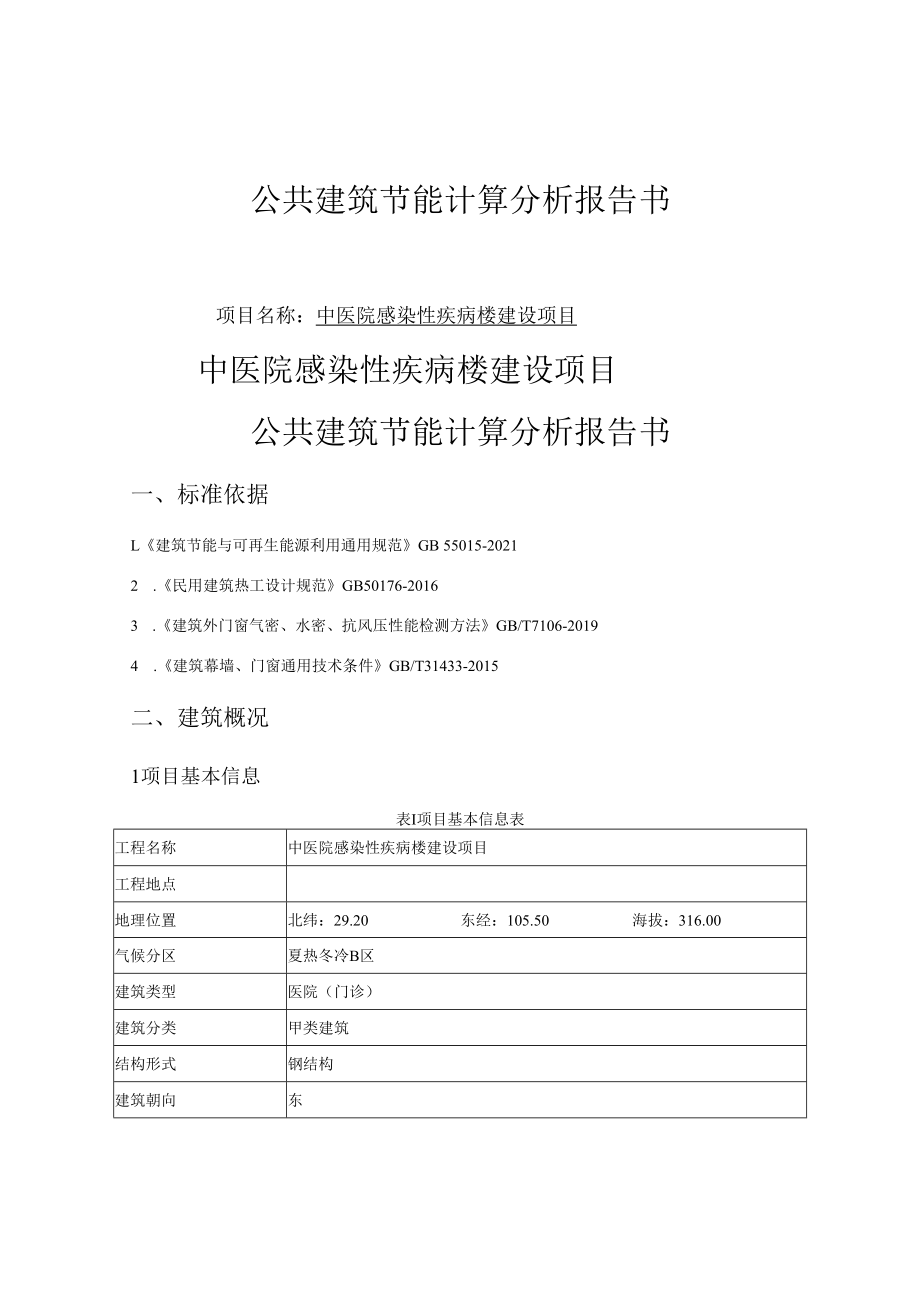

1、公共建筑节能计算分析报告书项目名称：中医院感染性疾病楼建设项目中医院感染性疾病楼建设项目公共建筑节能计算分析报告书一、标准依据L建筑节能与可再生能源利用通用规范GB 55015-20212 .民用建筑热工设计规范GB50176-20163 .建筑外门窗气密、水密、抗风压性能检测方法GB/T7106-20194 .建筑幕墙、门窗通用技术条件GB/T31433-2015二、建筑概况1项目基本信息表I项目基本信息表工程名称中医院感染性疾病楼建设项目工程地点地理位置北纬：29.20东经：105.50海拔：316.00气候分区夏热冬冷B区建筑类型医院（门诊）建筑分类甲类建筑结构形式钢结构建筑朝向东指北针
2、角度东建筑面积(计算)总面积4116.14 m2地上：4116.14 m2 地下：0.00 m2建筑体积(计算)总体积：18522.67 op地上：18522.67 m3 地下：0.00 m3外表面积和体形系数总外表面积：3557.90 m2 (体形系数:0.19)建筑层数地上：4层地下：0层建筑高度18.00 m2标准层及窗墙比信息表2建筑标准层信息表标准层实际楼层层高(m)建筑面积(O?)标准层1地上1层4.501019.94标准层2地上2层4.501032.06标准层3地上3-4层4.502064.14表3各朝向窗墙面积比信息表朝向外窗面积(包括透明幕墙) (m2)朝向面积(m2)朝向窗

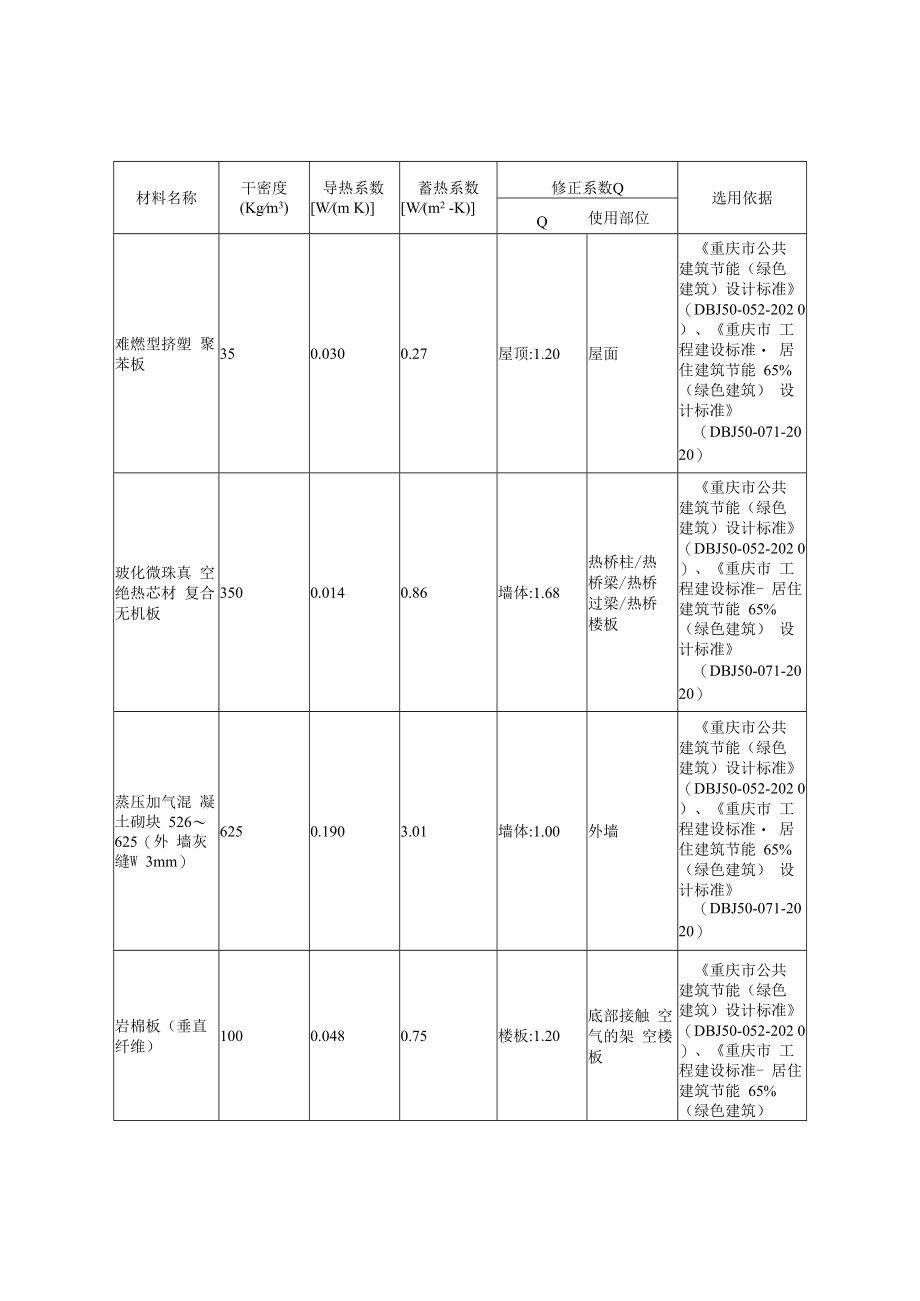

3、墙比东237.04840.600.28南67.47416.250.16西272.94840.600.32北58.76416.250.14合计636.212513.700.25三、建筑材料选用依据1非透明材料热工参数依据表4非透明材料热工参数依据材料名称干密度导热系数蓄热系数修正系数Q选用依据(Kgm3)W(m K)W(m2 -K)Q使用部位难燃型挤塑 聚苯板350.0300.27屋顶:1.20屋面重庆市公共 建筑节能（绿色 建筑）设计标准 （DBJ50-052-202 0）、重庆市 工程建设标准 居住建筑节能 65% （绿色建筑） 设计标准（DBJ50-071-20 20）玻化微珠真 空绝热芯
4、材 复合无机板3500.0140.86墙体:1.68热桥柱/热 桥梁/热桥 过梁/热桥 楼板重庆市公共 建筑节能（绿色 建筑）设计标准 （DBJ50-052-202 0）、重庆市 工程建设标准- 居住建筑节能 65% （绿色建筑） 设计标准（DBJ50-071-20 20）蒸压加气混 凝土砌块 526625（外 墙灰缝W 3mm）6250.1903.01墙体:1.00外墙重庆市公共 建筑节能（绿色 建筑）设计标准 （DBJ50-052-202 0）、重庆市 工程建设标准 居住建筑节能 65% （绿色建筑） 设计标准（DBJ50-071-20 20）岩棉板（垂直 纤维）1000.0480.75楼
5、板:1.20底部接触 空气的架 空楼板重庆市公共 建筑节能（绿色 建筑）设计标准 （DBJ50-052-202 0）、重庆市 工程建设标准- 居住建筑节能 65% （绿色建筑）设计标准 (DBJ50-071-2020)2透明材料热工参数依据表5透明材料热工参数依据门窗类型传热系数 W(m2 -K)玻璃太阳 得热系数应用部位气密性等 级选用依据彩钢复合组合式型材 Kf=2.3W（m2.K）（窗 框窗洞面积比25%） 6 中透光 Low-E+12Ar+6 透明1.700.45外窗6重庆市建筑材料 热物理性能计算参 数目录四、围护结构构造做法屋面类型（由上到下）：第1层：碎石、卵石混凝土 2300
6、（40.0mm）第2层：难燃型挤塑聚苯板（120.0mm）第3层：SBS改性沥青防水卷材（3.0mm）第4层：水泥砂浆（20.Omm）第5层：钢筋混凝土 （100.0mm）外墙类型（由外至内）：第1层：水泥砂浆（10.Omm）第2层：蒸压加气混凝土砌块526625（外墙灰缝W3mm） （300.0mm）第3层：水泥砂浆（20.0mm）底部接触空气的架空楼板类型:第1层：钢筋混凝土 (100.0mm)第2层：岩棉板(垂直纤维)(50.Omm)第3层：水泥砂浆(5.0mm)外窗类型：构造：彩钢复合组合式型材Kf=2.3W(m2.K)(窗框窗洞面积比25%) (6中透光Low-E+12Ar+6 透明
7、)热工性能：传热系数1.70W(m2 -K),夏季玻璃太阳得热系数0.45/冬季玻璃太阳得热系数：0.45, 夏季玻璃遮阳系数052冬季玻璃遮阳系数：0.52,气密性为6级，可见光透射比0.62五、规定性指标判定1围护结构热工性能1.1 屋面屋面构造类型：碎石、卵石混凝土 2300(40.Omm)+难燃型挤塑聚苯板(120.0mm)+ SBS改 性沥青防水卷材(3.0mm) +水泥砂浆(20.0mm) +钢筋混凝土 (IoO.0mm)表6屋面热工性能判定屋面每层材料名称厚度(mm)导热系数W(m K)蓄热系数W(m2 K)J热阻值(m2 K)W热情性指标 D=R.S修正系数 碎石、卵石混凝土
8、230040.01.51015.3600.0260.411.00难燃型挤塑聚苯板120.00.0300.2703.3331.081.20SBS改性沥青防水卷 材3.00.2309.3700.0130.121.00水泥砂浆20.00.93011.3700.0220.241.00钢筋混凝土100.01.74017.2000.0570.991.00屋面各层之和283.03.452.84屋面热阻 Ro=Ri+R+Re=3.60(m2 K)WRi=0.11 (m2 K)/W;Re=0.04(m2 * K)W屋面传热系数K=lRo=0.28W(m2 K)太阳辐射吸收系数P = 0.70表7屋面平均传热系数
9、计算表屋面构造类型传热系数W(m2 K)热惰性指标太阳辐射吸收 系数应用面积(m2)钢筋混凝土 (100.00) +难燃 型挤塑聚苯板(120.00)0.282.840.701032.07屋顶全楼加权平均传热系数0.28W(m2 K) (D = 2.84)标准条目建筑节能与可再生能源利用通用规范GB 55015-2021第3.1.10 条夏热冬冷地区甲类公共建筑屋顶传热系数的要求。结论0.28 (限值:0.40),满足1.2 外墙外墙构造类型：水泥砂浆(10.0mm)+蒸压加气混凝土砌块526625(外墙灰缝W 3mm)(3OO.Omm) + 水泥砂浆(20.0mm)表8外墙热工性能判定外墙每
10、层材料名称厚度(mm)导热系数W(m K)蓄热系数W(m2 K)热阻值(m2 K)W热情性指标 D=R.S修正系数水泥砂浆10.00.93011.3700.0110.121.00蒸压加气混凝土砌块 526625(外墙灰缝W 3mm)300.00.1903.0101.5794.751.00水泥砂浆20.00.930113700.0220.241.00外墙各层之和330.01.615.12外墙热阻 Ro=Ri+R+Re=1.76(m2 * K)WRi=0.11 (m2 * K)/W;Re=0.04(m2 * K)W外墙传热系数K=lRo=0,57W(m2 K)太阳辐射吸收系数P = 0.70热桥柱
11、构造类型：水泥砂浆(5.0mm)+玻化微珠真空绝热芯材复合无机板(50.Omm) +建筑 钢材(5.Omm)表9热桥柱热工性能判定热桥柱每层材料名称厚度(mm)导热系数lW(m K)蓄热系数W(m2 K)J热阻值(m2 K)W热情性指标 D=R.S修正系数 水泥砂浆5.00.93011.3700.0050.061.00玻化微珠真空绝热芯 材复合无机板50.00.0140.8602.1263.071.68建筑钢材5.058.200126.0000.0000.011.00热桥柱各层之和60.02.133.14热桥柱热阻 Ro=Ri+R+Re=2.28(m2 K)WRi=0.11(m2 K)W;Re
12、=O.04Km2 - K)W热桥柱传热系数K=lRo=0.44W(m2 K)热桥梁构造类型：水泥砂浆(5.0mm)+玻化微珠真空绝热芯材复合无机板(500mm)+建筑 钢材(5 .Omm)表10热桥梁热工性能判定热桥梁每层材料名称厚度(mm)导热系数W(m K)l蓄热系数W(m2 K)热阻值(m2 K)W热惰性指标 D=R.S修正系数 a水泥砂浆5.00.93011.3700.0050.061.00玻化微珠真空绝热芯 材复合无机板50.00.0140.8602.1263.071.68建筑钢材5.058.200126.0000.0000.011.00热桥梁各层之和60.02.133.14热桥梁热
13、阻 Ro=Ri+R+Re=2.28(m2 K)WRi=0.11 (m2 K)/W;Re=0.04(m2 K)W热桥梁传热系数K=lRo=0.44lW(m2 K)热桥过梁构造类型：水泥砂浆(5.0mm) +玻化微珠真空绝热芯材复合无机板(50.Omm) +建 筑钢材(5 .Omm)表11热桥过梁热工性能判定热桥过梁厚度导热系数蓄热系数热阻值热情性指修正系数每层材料名称(mm)W(m K)lW(m2 K)(m2 K)W1标 D=R.S水泥砂浆5.00.93011.3700.0050.061.00玻化微珠真空绝热芯 材复合无机板50.00.0140.8602.1263.071.68建筑钢材5.058.200126.000
