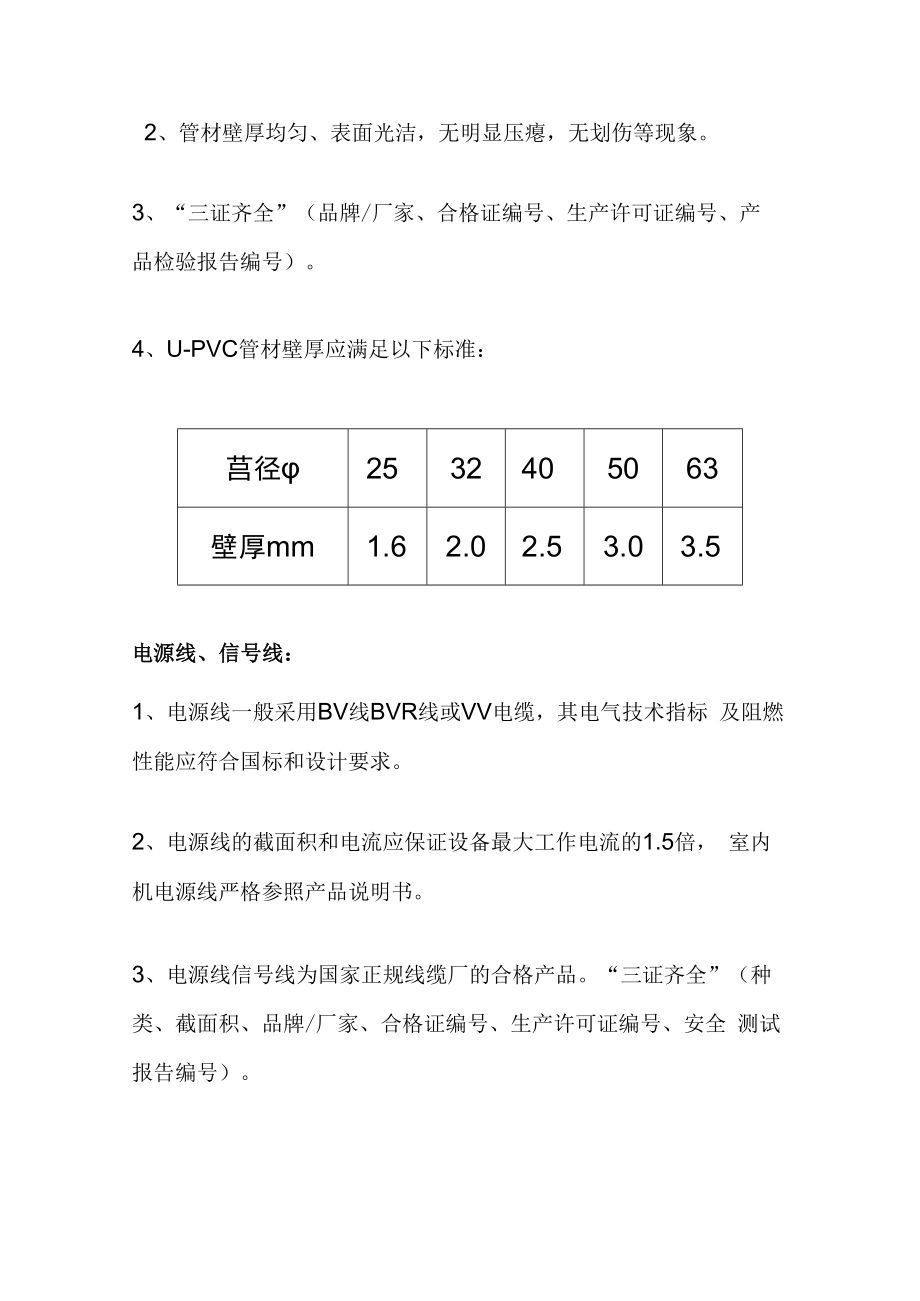

中央空调水系统施工安装应用手册.docx_第3页
第3页 / 共35页
中央空调水系统施工安装应用手册.docx_第4页
第4页 / 共35页
中央空调水系统施工安装应用手册.docx_第5页
第5页 / 共35页
中央空调水系统施工安装应用手册.docx_第6页
第6页 / 共35页
中央空调水系统施工安装应用手册.docx_第7页
第7页 / 共35页
中央空调水系统施工安装应用手册.docx_第8页
第8页 / 共35页
中央空调水系统施工安装应用手册.docx_第9页
第9页 / 共35页
中央空调水系统施工安装应用手册.docx_第10页
第10页 / 共35页
亲,该文档总共35页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《中央空调水系统施工安装应用手册.docx》由会员分享,可在线阅读,更多相关《中央空调水系统施工安装应用手册.docx(35页珍藏版)》请在第壹文秘上搜索。

1、工程材料进场:加强物资进场检验,对进场物资进行有效的控制 和检测,以防止造成质量安全事故,确保工程质量。物资到位后 施工管理人员应对进场材料进行检验,内容包括:材料厂家、品 牌、规格型号、数量、外观、材质证明文件等,验收合格填写相 关记录台帐,具体情况如下:冷热水管:空调冷热水管道的材质应由业主或使用方明确:1、普通焊接钢管;2、无缝钢管;3、镀锌钢管;4、PP-R管;5、紫铜管;6、水管内外表面应光洁、无疵孔、裂缝、结疤、层裂或气泡。7、水管壁厚应满足以下标准:直径DN昔逋镀锌管in外径mm壁厚mmK镇注濯沦重量kg/m外径mmkgm200.7526.752.751.632531.63253

2、3.53.252.42323.52.46321.2542.253.253.13383.52.98401.5483.53.84453.53.53502,75.53.754.88573.54.62652.575.53.756.647647.180388.548.348948.3814,114410.85108410.261255-1404.515.04133412.7315061654515.04133412.732038219631.54253273745.92300325862.548、空调冷热水管道保温材质的选材应由业主或使用方明确:橡 塑保温 材料;“三证齐全”(品牌/厂家、合格证编号、生

3、产许可 证编号、产品检验报告编号)。冷凝水管: 冷凝水管材料可用镀锌钢管、PP-R管、PVC管;1、冷凝水管一般采用U-PVC管道,也可采用镀锌钢管、PP-R管。2、管材壁厚均匀、表面光洁,无明显压瘪,无划伤等现象。3、“三证齐全”(品牌/厂家、合格证编号、生产许可证编号、产 品检验报告编号)。4、U-PVC管材壁厚应满足以下标准:莒径2532405063壁厚mm1.62.02.53.03.5电源线、信号线:1、电源线一般采用BV线BVR线或VV电缆,其电气技术指标 及阻燃性能应符合国标和设计要求。2、电源线的截面积和电流应保证设备最大工作电流的1.5倍, 室内机电源线严格参照产品说明书。3、

4、电源线信号线为国家正规线缆厂的合格产品。“三证齐全”(种 类、截面积、品牌/厂家、合格证编号、生产许可证编号、安全 测试报告编号)。保温材料:1、冷冻水管及冷凝水管的保温材料多采用橡塑保温管,风管采 用橡塑 板材。橡塑保温材料表面应无明显的老化,用力撕扯时, 不能轻易撕破。2、“三证齐全”(品牌/厂家,合格证编号、生产许可证编号、产 品检验报告编号)。3、材料的材质、容量、含水率、导热系数、防火性能等指标应 符合国标要求。4、橡塑保温材料厚度符合下表要求:空调冷热水管橡塑保温最小厚度表:保温厚度mm2530323538室内DN20DN25-32DN40-50DN70-80DN100-150室外

5、DN32DN40-50DN70-80DN1OO-125DN150-200镀锌钢板:1、材料表面应平整光滑,有镀锌层的结晶花纹,厚度均匀,无 严重的锈蚀、裂纹、结疤等缺陷。2、“三证齐全”(品牌/厂家、合格证编号、生产许可证编号、产 品检验报告编号)。3、镀锌钢板厚度符合下表:镀锌钢板风管板材的厚度(mm)音直径D或长边尺寸b圆形反莒姮形风管一仔统的农言高压系统馀尘辍风管(b) 3200.50.50.751.5320D (b) 4500.6060.751.5450D (b) 6300.75OE0.752630D (b) 100.750.751210D (b) 125011121250D (b)

6、20001.211.2按设计20D (b)040001.2境的注:1)螺旋风管的钢板厚度可适当减小10%15%;2)排烟系统风管钢板厚度可按高压系统; 3)特殊除尘系统风管钢板厚度应符合设计要求;4)不适用于地下人防与防火隔墙的预埋管。空调风口:空调风口表面应平整、线条清晰、无扭曲变径、转角、拼缝处应 衔接自然,且无明显缝隙,空调风口材料主要有铝合金风口、木 质风口、塑料风口等。设备进场:1、空调设备是整个空调系统的心脏,设备质量的好坏直接影响 着整个空调系统的使用效果。因此应做好空调设备进场验收工作, 认真填写验收记录表,杜绝有质量问题的空调设备进场。2、进场设备应分批分型号进行抽检,抽检时

7、监理工程师必须在 现场,其余设备开箱监理工程师不在现场时,应通知施工单位如 设备出现质量问题,施工单位应及时通知监理工程师前来处理。3、验收记录检验记录应详细记录设备外包装情况是木质还是纸 质。包装是否完好,破损情况。随机附件名称、数量,有无缺件, 缺件名称、数量并分析原因。4、设备开箱检验时,应检查设备附件是否齐全,是否有漏油及 破损现象。如设备出现问题文字表述不清时,可采用照片说明。5、空调设备检查结果:根据设备类型不同进行分类,排序,填 写各种设备数量、出厂编号,以及检查出现的质量问题。6、结论:通过对空调设备的进场验收,得出相应的验收结论。 没有质量问题,结论合格,同意进场安装;有质量

8、问题,认真填 写质量问题反馈表,标明问题严重程度并分析原因,提出解决措 施。空调水管路施工:管路支吊架:PPR管道吊架最大间距(mm)152025324050水平管6008001900110312立管13Co120015001301800琳水平管5006007800900立哲90012001200.二:1600ro3注:实际安装因美观的因素,冷热水管并排安装时,取表中较小值。 钢管吊架最大间距公你直代(mm)15202532405070601125支制限大词距(m)L11.52.02.5253Q3.54.05。5。5.0N2.53.03.5404.55.06.06j0GjO6.0公称直径(mm

9、)150200250300支标最大间距(m)L16.06.06.06。.26.06.06.06。对大于3 (mm)的菖道可参考300 (mm)答道1、适用于工作压力不大于2.0MPA,不保温或保温材料密度不 大于200kgm3的管道系统。2、L1用于保温管道,L2用于不保温管道。3、固定在建筑结构上的管道支、吊架,不得影响结构的安全。套管制作安装:1、套管管径应比穿墙板的干管、立管管径大I2号。保温管 道的套管应留出保温层间隙。2、套管的长度:过墙套管的长度=墙厚+墙两面抹灰厚度过楼 板套管的长度=楼板厚度+板底抹灰厚度+地面抹灰厚度+ 20mm (卫生间 30mm)。3、镀锌铁皮套管适用于过

10、墙支管,要求卷制规整,咬口接缝, 套管两端平齐,打掉毛刺,管内外要防腐。4、套管安装:位于混凝土墙、板内的套管应在钢筋绑扎时放入, 可点焊或绑扎在钢筋上。套管内应填以松散材料,防止混凝土浇 筑时堵塞套管。对有防水要求的套管应增加止水环,具体做法参 照图集S312。穿砖砌体的套管应配合土建及时放入。套管应安 装牢固、位置正确、无歪斜。5、穿楼板的套管应把套管与管子之间的空隙用油麻和防水油膏 填实封闭,穿墙套管可用石棉绳填实。管道预制:1、下料:要用与测绘相同的钢盘尺量尺,并注意减去管段中管 件所占的长度,注意加上拧进管件内螺纹尺寸,让出切断刀口值。2、套丝:用机械套扣之前,先用所属管件试扣。3、

11、调直:调直前,先将有关的管件上好,再进行调直。4、清除麻(石棉绳)丝:将丝扣接头处的麻丝头用断锯条切断, 再用布条等将其除净。5、编号、捆扎:将预制件逐一与加工草图进行核对、编号,并 妥善保管。管道支架制作安装1、下料:支架下料一般宜用砂轮切割机进行切割,较大型钢可 采用氧乙快切割,切割后应将氧化皮及毛刺等清除干净。2、开孔:开孔应采用电钻加工,不得采用氧乙快割孔。钻出的 孔径应比所穿管卡直径大2mm左右。3、螺纹加工:吊杆、管卡等部件的螺纹可用车床加工,也可用 圆板牙进行手工扳丝。4、组对、点焊:组对应按加工详图进行,且应边组对边矫形、 边点焊边连接,直至成型。5、校核、焊接:经点焊成型的支

12、、吊架应用标准样板进行校核, 确认无误方可进行正式焊接。6、矫形:宜采用大锤、手锤等在平台或钢圈上进行,然后以标 准样板检验是否合格。7、防腐处理:制作好的支、吊架应按照设计要求,及时作好除 锈防腐处理。8、安装支、吊架:用水冲洗孔洞,灌入2/3的1 : 3的水泥 砂浆,将托架插入洞内,插入深度必须符合设计要求。找正托架 使其对准挂好的小线,然后用石块或碎砖挤紧塞牢。再用水泥砂 浆灌缝抹平,待达到强度后方可安装管道。固定在空心砖墙上时, 严禁采用膨胀螺栓。管道安装:1、干管安装:A、干管若为吊卡固定时,在安装管子前,必须先把地沟或顶棚 内吊卡按坡向顺序依次穿在型钢上,安装管路时先把吊卡按卡距套

13、在管 子上,把吊卡子抬起将吊卡长度按坡度调整好,再穿上螺栓螺母, 将管安装好。B、托架上安管时,把管先架在托架上,上管前先把第一节管带 上U形卡,然后安装第二节管,各节管段照此进行。C、管道安装应从进户处或分支点开始,安装前要检查管内有无 杂物。在丝头处抹上铅油缠好麻丝,一人在末端找平管子,一人 在接口处把第一节管相对固定,对准丝口,依丝扣自然锥度,慢 慢转动入口,到用手转不动时,再用管钳咬住管件,用另一管钳 子上管,松紧度适宜,外露2-3扣为好。最后清除麻头。D、焊接连接管道的安装程序与丝接管道相同,从第一节管开始, 把管扶正找平,使甩口方向一致,对准管口,调直后即可用点焊, 然后正式施焊。

14、E、遇有方形补偿器,应在安装前按规定做好预拉伸,用钢管支 撑,点焊固定,按位置把补偿器摆好,中心加支吊托架,按管道 坡向用水平尺逐点找好坡度,再把两边接口对正、找直、点焊、 焊死。待管道调整完,固定卡焊牢后,方可把补偿器的支撑管拆 掉。F、按设计图纸或标准图中的规定位置、标高,安装阀门、集气 罐等。G、管道安装完,首先检查坐标、标高、坡度,变径、三通的位 置等是否正确。用水平尺核对、复核调整坡度,合格后将管道固 定牢固。H、要装好楼板上钢套管,摆正后使套管上端高出地面面层20mm (卫生间30mm),下端与顶棚抹灰面相平。水平穿墙套管与 墙的抹灰面相平。立管安装:A、首先检查和复核各层预留孔洞、套管是否在
