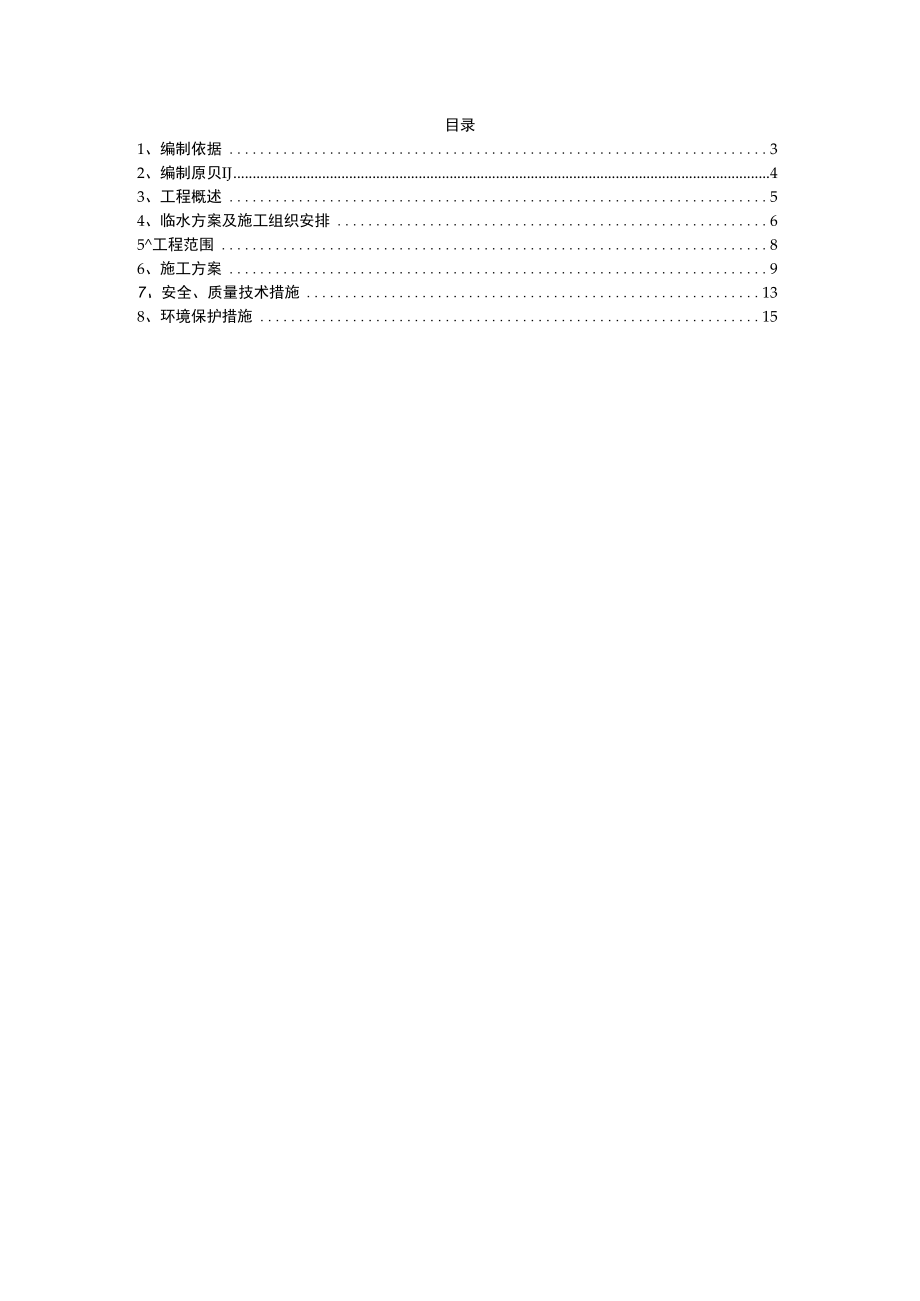

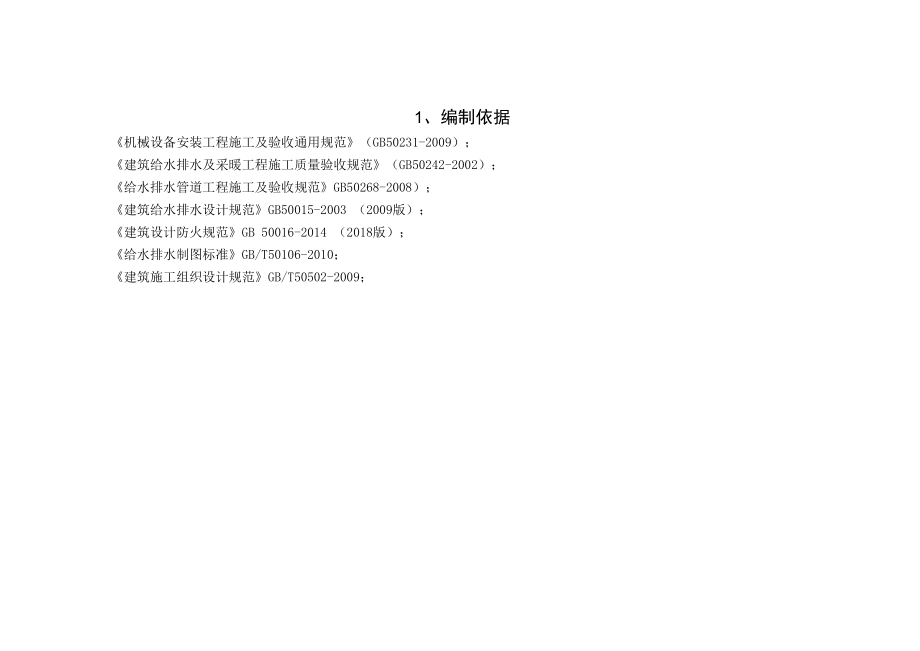

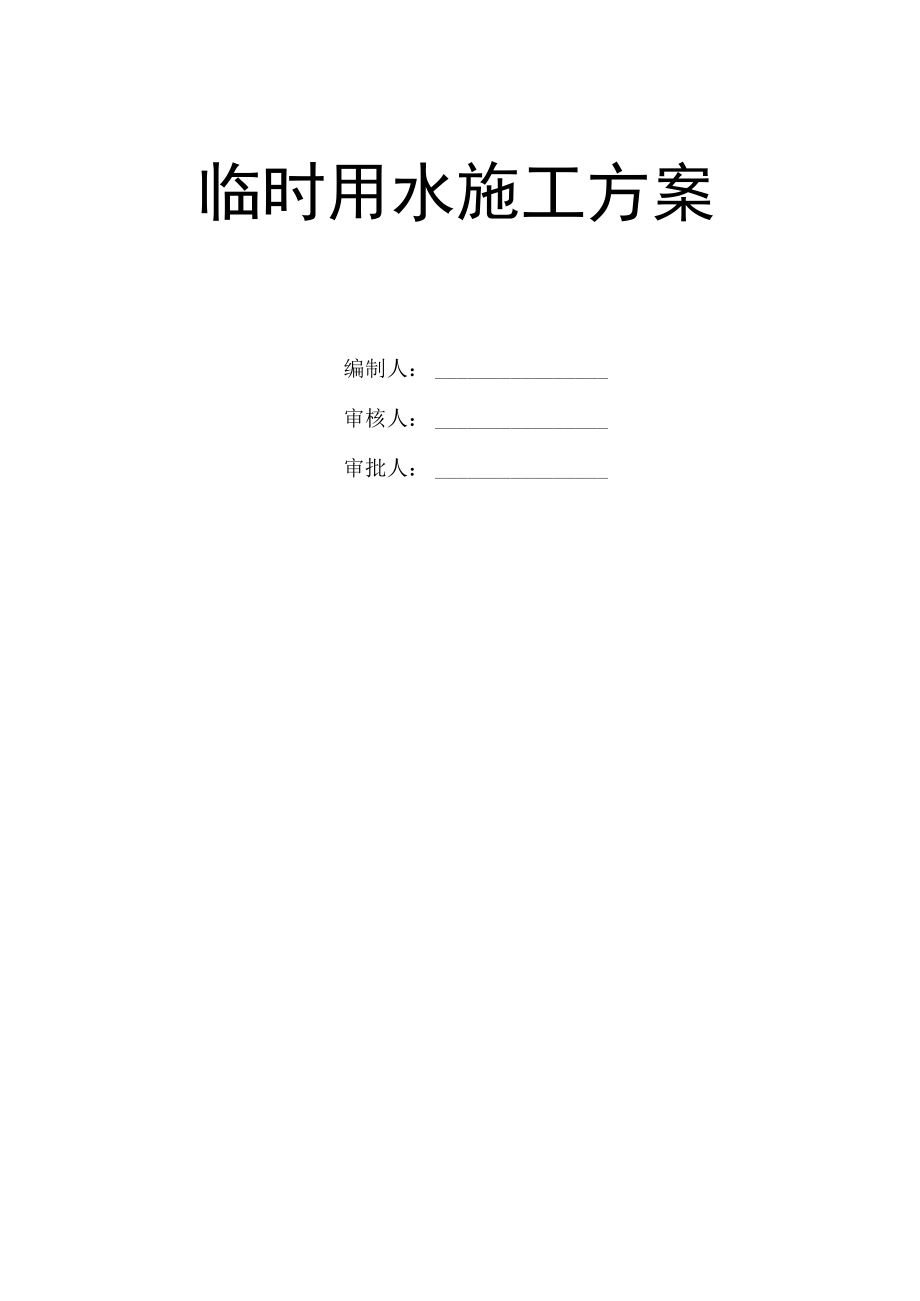

1、临时用水施工方案编制人:审核人:审批人:目录1、编制依据32、编制原贝IJ43、工程概述54、临水方案及施工组织安排65工程范围86、施工方案97、安全、质量技术措施138、环境保护措施151、编制依据机械设备安装工程施工及验收通用规范(GB50231-2009);建筑给水排水及采暖工程施工质量验收规范(GB50242-2002);给水排水管道工程施工及验收规范GB50268-2008);建筑给水排水设计规范GB50015-2003 (2009版);建筑设计防火规范GB 50016-2014 (2018版);给水排水制图标准GB/T50106-2010;建筑施工组织设计规范GB/T50502-

2、2009;(1)满足机电项目和后续施工单位的用水。(2)尽量减少对其他相关工程的施工影响。(3)以高标准、高要求完成各项施工。(4)符合消防措施规定。3、工程概述本方案是针对省体育馆站安装临水设施的施工方案。为满足车站消防安全和施工用水,需从站外引水至车站站厅层和站台层,并 在每层设置多个水龙头和消火栓。4、临水方案及施工组织安排4.1施工方案根据现场勘测本站实际情况,本站土建单位没有降水井管道供水的特殊性,临水水源由中建集团土建单位降水井处引水(具体从 哪一出入口处进水待定),我部在车站地上场地内设置一蓄水罐,采用提升泵将降水井内水源提升至蓄水罐内,再将蓄水罐内水源经 过加压泵加压后采用管道

3、引至车站内部,保证供水管道内水流速和水压,同时,需要满足现场消防及施工用水。根据施工用水量计算, 给水主管道选用DN80镀锌钢管敷设。依据消防规范,站厅层、站台层共设50套消防栓和50个水龙头,可保证每50米以内有一处消 防供水设施(消防水箱),以保障施工现场的防火安全和施工需要。4. 2施工临水总量计算施工现场用水量计算:水源:施工现场用水,水源由中建集团土建单位降水井提供水源,采用水泵将降水井内水源提升至蓄水罐内,再将蓄水罐内水源 经过加压泵加压后采用管道引至车站内部。(2)现场给水:对施工现场用水安装到位。(3)用水量计算:a施工生产用水量:计算公式:ql=klQlNl K283600式

4、中:ql=施工生产用水量Kl=I. 1Ql二砌砖30m3,搅拌砂浆12m3,石材铺贴60m3Nl二砌砖200Lm3,搅拌砂浆300L/ m3,石材铺贴IoOL/m3K2=1.5计算 ql=l. 56LSb施工现场消防用水量:本工程施工现场按同时发生一次火灾计算取q5=5LSC施工现场总用水量:ql =2. 0LSq5=5LS故总用水量:Q=K5q5K5=l. 1所以所=LlX5=5. 5L/S根据施工现场实际情况,共设15个消防栓。因此,我们取DN50的主干管进入现场。4. 3施工组织安排临水施工由作业队下设给排水作业小组。作业队长1人,技工3人,普工6人。给排水作业小组(作业队长1人,技工3

5、人,普工6人)负责所管车站和对应区间给排水施工。预计10月中旬完成给水管道安 装。5、工程范围给水管道、各种阀件、及其辅助材料与附件等的制作、安装、防腐等。6、施工方案6.1施工准备(1)向有关主管部门办理相关手续。(2)施工技术人员,根据现场实际情况设计施工图,对有疑问或与实际不符地方以书面形式呈报监理工程师。(3)对参加施工的工人进行岗前质量、安全、技术培训并考核,考核合格后持证上岗。(4)技术人员对施工人员进行施工前的技术交底,交待清楚每道工序的施工质量要求,安全标准。(5)制定岗位责任制,落实每个岗位人员的施工职责。(6)提前一周向监理工程师申请单项工程开工报告。6. 2临水管道安装施

6、工准备:(1)人员配备:作业队长1人,技工3人、普工6人(2)施工机械、工具准备表6. 2. 1施工机械表序号设备名称规格型号单位数量主要用途1套丝机台1管道套丝2电焊机BX6-250-S台1支架制作3电钻把1钻眼打孔4组合工具套1安装5水平尺GWP-91A把1水平调整6卷尺5米把2测量施工工艺流程:施工方法:(1)定位放线:按施工图在现场分别标出管道路线、阀门、分支点的位置。(2)管道安装:管道安装按系统分别进行,同一系统先安主管后安支管。安装前清理场地,同时根据现场及管径情况进行预组装, 组装到位后随即进行阀门安装及管段连接。同一直线段管路安装、连接完成后按设计的坡度及弹出的管道中心线调直

7、、较正并固定牢 固。(3)管道试压:给水管道水压试验应在安装完成24h后进行,按系统分段进行,每一试验段长度不大于IoOom,采用电动压力泵 加压,试验压力值L2MPa.水压试验时管道内放净空气,充满水24h后加压,当压力升到试验压力值时停止加压,观测IOmin,如压力 降不大于0. 02MPa且管子、管路附件和接口未发生破坏,然后将压力降至工作压力,进行外观检查,如无渗漏现象,则认为试验合格。质量控制要点:(1)切割管道切割采用切管机切割,切割管道应保证切口平整,切割断面应与管轴方向垂直。(2)连接丝扣连接的管道丝扣抹上铅油缠好麻,用管钳依次上紧,丝扣外露2至3扣。安装后找直找正,复核甩口的

8、位置、方向及变径无 误,在所有管口要加好临时封堵。(3)管道安装管道安装前应检查管道断面是否与管轴垂直,并清扫管膛;管道安装位置应正确,其允许偏差为:中心线 15mm。,高程为20mm (4)阀门安装阀门安装前应做耐压强度和严密性试验,其试验压力必须符合设计和产品技术文件的规定。阀门安装位置应正确,其轴线与管线 一致。阀门安装完毕,应及时设置支座并固定牢固。安装阀门后,应及时连接管道,如不能及时安装管道应保护阀门管口,以免异物 进入。6.3 水压、水量保证措施(1)省体育馆站水源取自土建降水井内水源,为了保障现场临时消防和使用用水水量,在省体育馆站设置一套3(3的蓄水箱,根 据现场施工用水量以

9、及查表得消防用水量,此蓄水箱满足施工现场消防及施工用水量。(2)在进车站前的给水主管道上设置一套管道泵,对于车站主供水管道加压,当水管内水压及水流速降低时,改管道泵自启,确 保主供水管道及消火栓头的耗水量及水流速分别在5L/S和2. 5mS以上。(3)我部为地铁车站安装、装修施工,施工用水主要为砌筑及冲洗用水,且用水区域相对比较集中,在发生火灾后,施工用水全 部停止使用,满足消防用水的水压及水量。6.4 临水系统的维护与管理(1)临时用水应设置专人负责管理,建立临时用水管理制度,严格管理,防止用水浪费及渗漏、跑水造成不必要的损失。(2)临时用水系统应定期检查、维护、确保用水设施良好,保证供水。

10、(3)消防器具应定期检查、维护、确保设施良好,保证供水。7、安全、质量技术措施7.1保证质量的技术措施(1)开工前,根据国家和铁道部颁布的施工规范和验收标准,以及设计文件和产品说明书上有关工程质量的要求,制定工程质量 控制措施,施工过程中按照控制措施控制工程质量。(2)施工前请有关专家对施工人员进行技术培训,提高整体施工人员技术素质。施工过程中严格按设计文件、设计施工图纸、供 货商设备安装技术要求进行,并选派具有多年施工经验的人员现场负责。(3)开工前与西安市轨道公司联系C确定工程质量标准,制定工程质量控制措施,施工过程中按照控制措施控制工程质量。(4)事先进行调查,针对给排水系统工程质量通病

11、,分析原因、找对策,制定解决方案,在施工中将其克服。(5)严把材料质量检测关,杜绝使用不合格品。(6)认真实施现场技术交底,技术交底不明确不施工。(7)必须有安装过程质量记录。记录中应有检查项目,安装要求,并对安装过程划分为几个阶段(或部分)。每个阶段(或部分) 都应有安装人或检查人签名,由项目监理工程师、技术督导人员检查或抽查签名认可后才能进行下一阶段的安装。记录应一式两份, 其格式和对工程阶段的划分,在施工组织计划中提出,取得业主认可后才能使用。(8)凡属隐蔽工程的部位,在具备隐蔽条件48小时前,应书面通知监理工程师检查验收,监理工程师将在接到通知后的24小时 内到现场检查验收,认为合格即

12、予以签认,不经签认严禁自行隐蔽,否则将自行承担由此引起的一切损失。(9)自觉接受供货商技术督导人员和监理工程师的指导,随时接受监理工程师对设备和材料进行的检查与试验,在安装工作完成 或局部完成后,监理工程师发现或者怀疑设备某个部位存在缺陷或故障,要求查找时,我方应积极配合。7. 2保证安全措施(1)制订施工方案时,必须以保证安全为前提,同时兼顾文明施工,针对各工序的实际情况制订安全文明作业技术措施。(2)结合实际,编制、编印通俗易懂的适合于本工程使用的安全防护规程和文明施工的袖珍手册;在合同签字后50天内将手册 的复制清样递交监理工程师审批,印刷成册的手册分发给项目经理部全体职工以及业主和监理

13、工程师单位的有关人员。(3)在工程开工前组织有关人员学习手册,并进行安全作业和文明施工的考试与笔试,考试合格的职工才准进入工作场所工作。(4)定期举行安全会议,在会上要经常强调安全和文明施工,并指定有关管理人员、组长和安全员参加。(5)各作业班组在班前班后对该班的安全作业情况进行检查和总结,并及时处理安全作业中存在的问题。(6)对高空危险作业,加强安全检查,建立专门监督岗,并在危险作业区附近设置醒目的标志,以引起工作人员的注意。8、环境保护措施根据本项目的实施情况,工程施工期间,主要有以下几个方面可能对环境有影响:8.1噪声污染在工程建设期间,施工机械和运输车辆将会产生很强的施工噪声、振动,对施工区周围的环境产生影响。8. 2固体废物施工期间,固体废物主要为施工现场产生的生产、生活垃圾。施工驻地产生的生活垃圾易腐败变质,产生恶臭,出现蚊蝇并传播疾病,对施工人员的健康和周围环境造成不利影响,需要及时处理;工程拆迁、施工营地撤离时会有一定数量的建筑垃圾产生,对附近环境产生一定影响。
