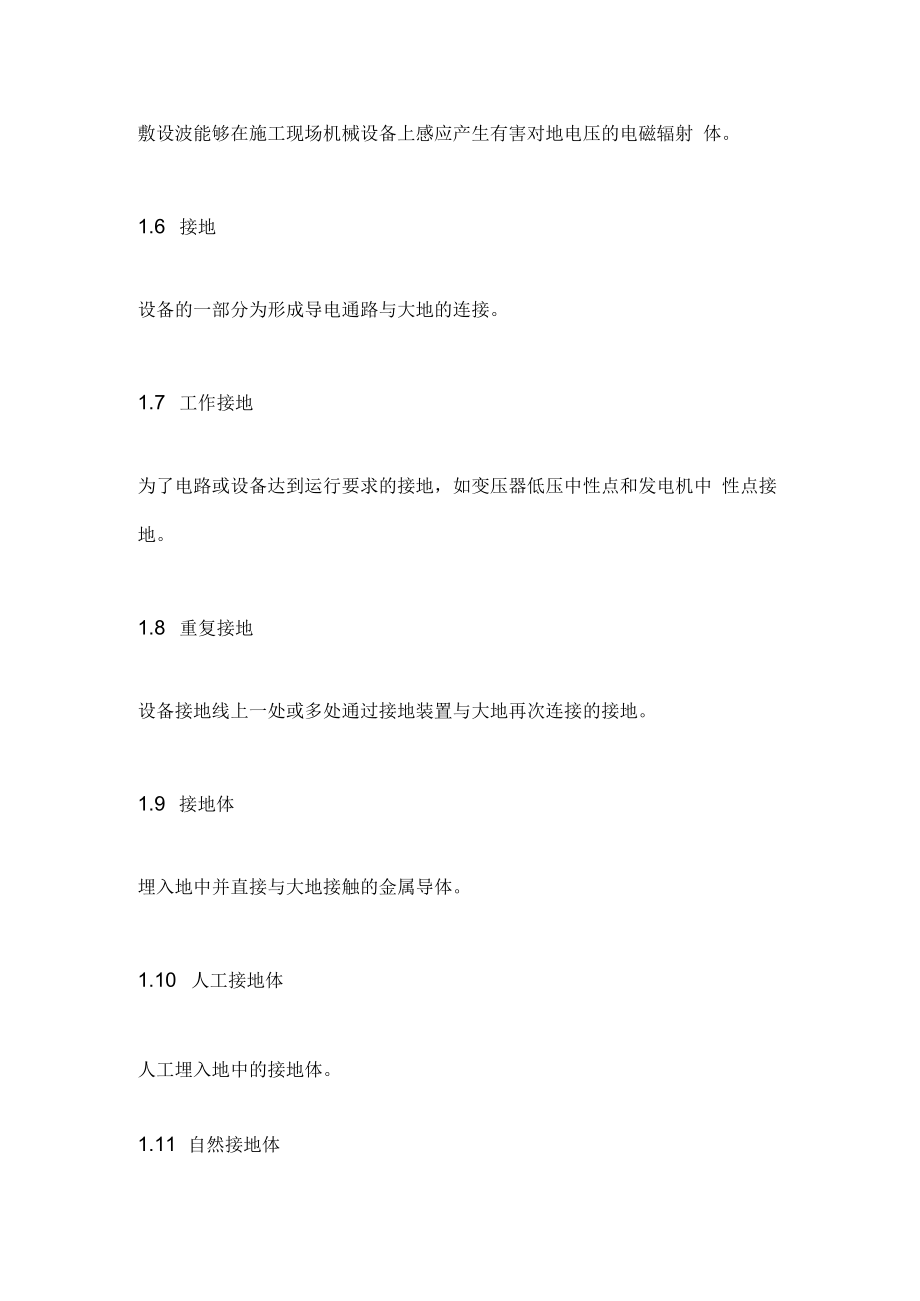

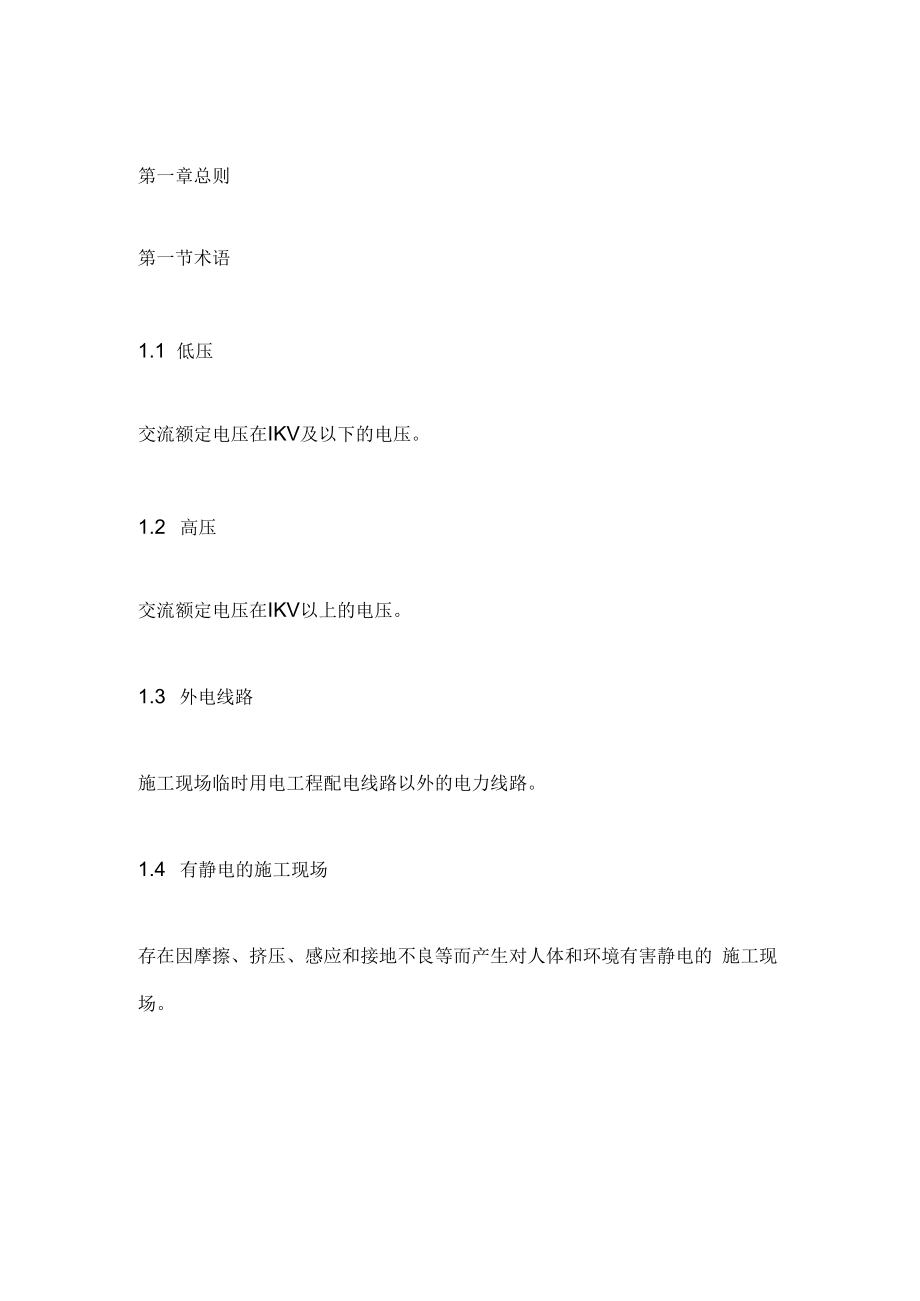

1、第一章总则第一节术语1.1 低压交流额定电压在IKV及以下的电压。1.2 高压交流额定电压在IKV以上的电压。1.3 外电线路施工现场临时用电工程配电线路以外的电力线路。1.4 有静电的施工现场存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静电的 施工现场。敷设波能够在施工现场机械设备上感应产生有害对地电压的电磁辐射 体。1.6 接地设备的一部分为形成导电通路与大地的连接。1.7 工作接地为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中 性点接地。1.8 重复接地设备接地线上一处或多处通过接地装置与大地再次连接的接地。1.9 接地体埋入地中并直接与大地接触的金属导体。1

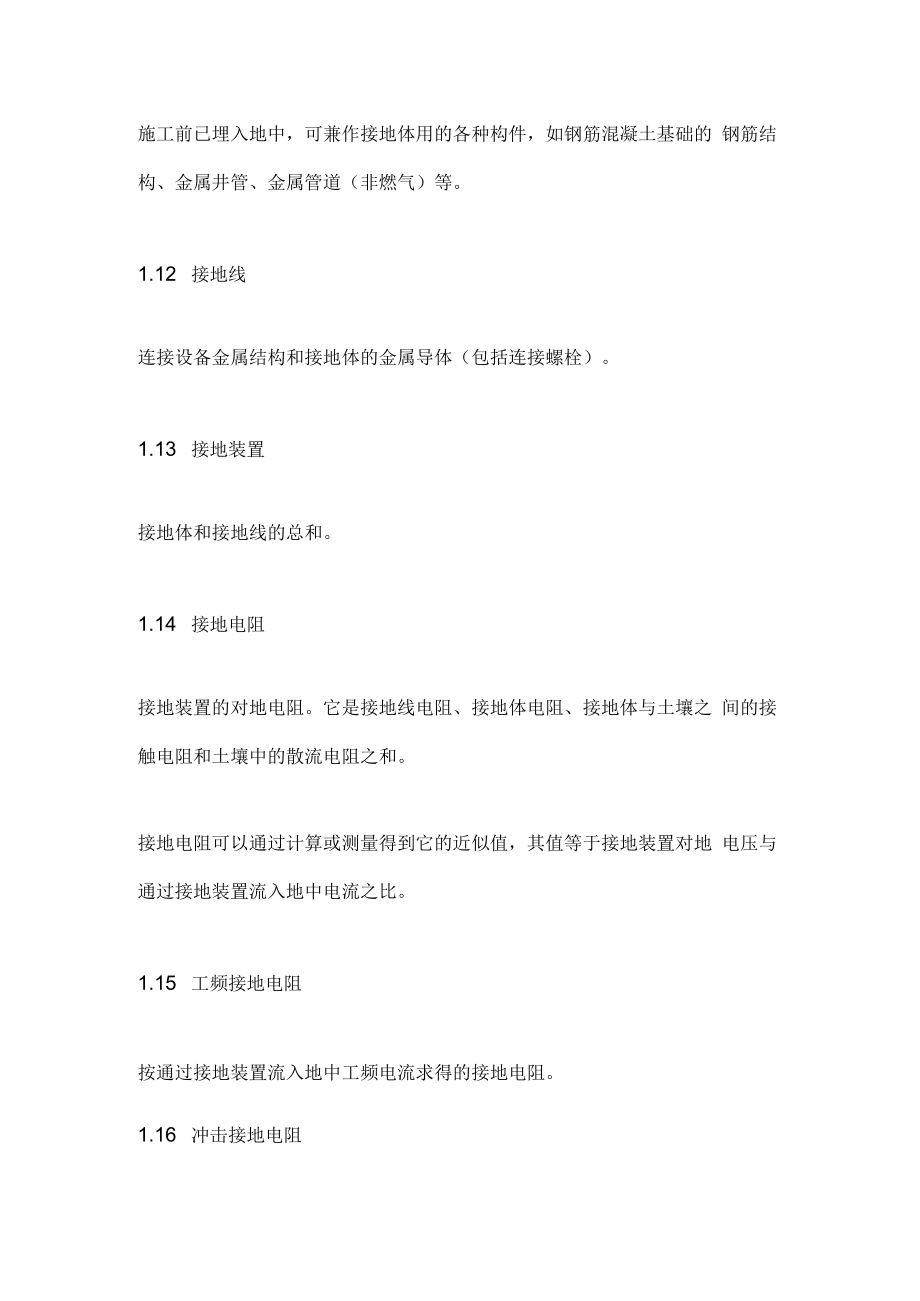

2、.10 人工接地体人工埋入地中的接地体。1.11 自然接地体施工前已埋入地中，可兼作接地体用的各种构件，如钢筋混凝土基础的 钢筋结构、金属井管、金属管道（非燃气）等。1.12 接地线连接设备金属结构和接地体的金属导体（包括连接螺栓）。1.13 接地装置接地体和接地线的总和。1.14 接地电阻接地装置的对地电阻。它是接地线电阻、接地体电阻、接地体与土壤之 间的接触电阻和土壤中的散流电阻之和。接地电阻可以通过计算或测量得到它的近似值，其值等于接地装置对地 电压与通过接地装置流入地中电流之比。1.15 工频接地电阻按通过接地装置流入地中工频电流求得的接地电阻。1.16 冲击接地电阻按通过接地装置流入
3、地中冲击电流（模拟雷电流）求得的接地电阻。1.17 电气连接导体与导体之间直接提供电气通路的连接（接触电阻近于零）。1.18 带电部分正常使用时要被通电的导体或可导电部分，它包括中性导体（中性线）， 不包括保护导体（保护零线或保护线），按惯例也不包括工作零线与保 护零线合一的导线（导体）。1.19 外露可导电部分电气设备的能触及的可导电部分。它在正常情况下不带电，但在故障情 况下可能带电。1.20 触电（点击）电流流经人体或动物体，使其产生病理生理效应。人体、牲畜与带电部分的接触1.22 间接接触人体、牲畜与故障情况下变为带电体的外露可导电部分的接触。1.23 配电箱一种专门用作分配电力的配电
4、装置，包括总配电箱和分配电箱，如无特 指，总配电箱、分配电箱合称配电箱。1.24 开关箱末级配电装置的统称，亦可兼作用电设备的控制装置。1.25 隔离变压器指输入绕组与输出绕组在电气上彼此隔离的变压器，用以避免偶然同时 触及带电体（或因绝缘损坏而可能带电的金属部件）和大地所带来的危 险。1.26 安全隔离变压器为安全特低电压电路提供电源的隔离变压器。它的输入绕组与输出绕组在电气上至少由相当于双重绝缘或加强绝缘 的绝缘隔离开来。它是专门为配电线路、工具或其他设备提供安全特低电压而设计的。第二节代号2.1 DK电源隔离开关；2.2 H照明器；2.3 LK L2、L3三相电路的三相相线；2.4 M电
5、动机；2.5 N中性点，中性线，工作零线；2.6 NPE具有中性和保护线两种功能的接地线，又称保护中性线；2.7 PE保护零线，保护线；2.8 RCD漏电保护器，漏电断路器；2.9 T一变压器；2.10 TN电源中性点直接接地时电气设备外露可导电部分通过零线接地的接零保护系统；2.11 TN-C工作零线与保护零线合一设置的接零保护系统；2.12 TN-C-S工作零线与保护零线前一部分合一，后一部分分开设 置的接零保护系统；2.13 TN-S工作零线与保护零线分开设置的接零保护系统；2.14 TT电源中性点直接接地，电气设备外露可导电部分直接接地 的接地保护系统，起重电气设备的接地点独立于电源中
6、性点接地点；2.15 W电焊机。第三节三级配电两级保护为进一步规范施工现场临时用电管理，确保施工用电安全。根据国家相 关标准和施工现场临时用电安全技术规范JGJ46-2005 （以下简称 为规范）、建筑施工安全检查标准JGJ59-2011 （以下简称为 标准）的要求和公司施工现场安全用电实际情况，编制建筑施工临 时用电安全管理指导手册。本手册适用于公司所承建工程施工现场临时用电的设计、安装、使用、 维修和拆除。建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三 相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统2、采用二级漏电保护系统3、采用TN-S接零保护系统第二
7、章临时用电管理第一节临时用电组织设计1、现场临时用电设备5台或者设备总容量在50KW以上，应编制用电 组织设计；装饰装修工程或其他特殊阶段，应补充单项施工用电方案;2、临时用电组织设计要单独编制，临时用电工程应按图施工。3、临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由 电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技 术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。4、临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用；第二节电工及用电人员1、电工必须经过按国家现行标准考核合格后持证上岗工作；其他用电 人员必须通过相关安全教育
8、培训和技术交底，考核合格后方可上岗工作。2、各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符 合下列规定：（1）使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品， 并应检查电气装置和保护设施，严禁设备带缺陷”运转；（2）保管和维护所用设备，发现问题及时报告解决；（3）暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；（4）移动电气设备时，必须经电工切断电源并做妥善处理后进行。第三节安全技术档案1、安全技术档案应由主管该现场的电气技术人员负责建立与管理。其 中“电工安装、巡检、维修、拆除工作记录”可指定电工代管，每周由项 目经理审核认可，并应在临时用电工程拆除后统一归档。2
9、、临时用电工程应定期检查。定期检查时，应复查接地电阻值和绝缘 电阻值。3、临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须 及时处理，并应履行复查验收手续。第三章配电系统1、三级配电系统：配电系统应设置总配电箱（柜）、分配电箱（柜）、 开关箱，实行三级配电。应具备1、电源隔离功能；2、正常接通与分 断电路功能；3、过载、短路、漏电保护功能。见图2、在施工现场专用变压器的供电的TN-S接零保护系统中，保护零线 应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源 侧零线处引出。电气设备的金属外壳必须与保护零线连接。3、采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保
10、 护器，保护零线（PE）线必须由电源进线零线重复接地处或总漏电保 护器电源侧零线处引出形成局部TN-S接零保护系统。4、在TN接零保护系统中，通过总漏电保护器的工作零线（N线）与 保护零线（PE）线之间严禁再做电气连接。PE线应单独敷设，重复接 地线必须与PE线相连接。5、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接 零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设 备做保护接地。第一节总配电装置1、总配电柜（箱）应靠近变压器处设置，起到保护施工现场所有配电 线路及设备的安全用电，并应设在灰尘少、潮气少、振动小、无腐蚀介 质、无易燃易爆物及道路通畅的地方。2、配电柜
11、侧面的维护通道宽度不小于1m,配电室顶棚与地面的距离不 低于3m。3、配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和 可用于扑灭电气火灾的灭火器，配电室的照明分别设置正常照明和事故 照明，配电室的门向外开，并配锁。4、总配电柜内应装设电度表、电流表、电压表及其他需要的仪表。电 流表与计费用电表应使用两组电流互感器。不得共用同一组电流互感器。 专用电能计量仪表的装设应符合当地供用电管理部门的要求。5、总配电柜（箱）电器设置应符合以下原则：（1）当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔 离开关以及分路断路器或分路熔断器。（2）当总路设置总总漏电保护器时，还应装设总隔离开
12、关、分路隔离 开关以及总断路器、分断路器、分路熔断器。当选择漏电断路器时，可 不设总断路器或总熔断器。（3）熔断器应选用具有可靠灭弧分断功能的产品。（4）总开关电器的额定值、动作整定值应与分路开关电器的额定值、 动作额定值相适应。（5）总配电柜（箱）中漏电保护器的额定漏电动作电流应大于30mA, 额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作 时间的乘积不应大于30mASo（6）当现场设置总配电室时，应执行规范6.1的要求。配电箱应采用冷轧钢板或阻燃绝缘材料制作（购置地方安检站指定产品）;配电箱钢板厚度为15mm,箱体表面应做防腐处理；配电箱箱中漏电保护器的额定漏电动作电流
13、符合行业施工用电规范 要求配置；配电箱中N线端子和PE线端子应分开设置；配电箱箱体颜色为中黄色（做喷塑处理）、Cl及闪电标示如右图所示, 材质为不干胶割字。第二节 分配电装置（二级配电）1、分配电箱（柜）宜设置在用电设备或负荷相对集中的区域，分配电 箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔 断器、分路熔断器，以及分路漏电保护器。当选择漏电断路器，可不设 分路断路器或分路熔断器。2、分配电箱采用冷轧钢板或阻燃材料制作，分配电箱钢板厚度不得小 于1.5mm,箱体表面应做防腐处理。3、固定式分配电箱中心点与地面的垂直距离应为1.4m,配电箱支架应米用L40404角钢焊制。4、移
14、动配电箱与照明配电箱宜分别设置；当合并设置为同一配电箱时， 动力和照明应分路配电。5、移动式分配电箱进线应采用橡皮护套绝缘电缆，不得有接头。6、分配电箱中的插座不能够直接接插用电设备。7、分配电箱设置在现场并进行防护，道路通畅地方。第三节 开关箱（三级配电）1、每台用电设备必须有各自专用的开关箱（一机、一闸、一漏、一箱）， 严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。2、开关箱的电器配置、接线要与用电负荷类别相适应；不得随意挂接 其他用电设备。3、开关箱必须装设隔离开关、断路器或熔断器、以及漏电保护器。4、开关箱中的隔离开关只可直接控制照明电路和不大于3.0KW的动力 电路，但
15、不应频繁操作；容量大于3.0KW的动力电路应采用断路器控 制；对频繁操作用电设备应加设接触器或其他启动控制装置。5、开关箱与其控制的固定式用电设备的水平距离不宜超过3m,开关箱 与分配电箱的距离不得超过30mo动力开关箱与照明开关箱必须分设。6、开关箱漏电保护器的额定漏电动作电流不应大于30mA,额定漏电 动作时间不应大于OJs。在潮湿或有腐蚀介质场所的漏电保护器应采用 防溅型产品，其额定漏电动作电流不应大于15mA,额定漏电动作时间 不应大于0.1So7、开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线 数一致。且漏电保护器不得用于启动电气设备的操作。8、用电设备停止作业1小时以上时，应将开关箱断电上锁。第四节配电柜（箱）设置1、配电柜（箱）、开关箱内电器安装板上必须分设工作零线（N线） 和保护零线（PE线）接线排（端子板）。工作零线（N线）接线排必 须与金属电器安装板绝缘。保护零线（PE线）端子板必须与金属电器 安装板和重复接地做电气连接。金属箱门与金属箱体必须通过采用编织 软铜线做电气连接。2、配电柜安装在高0.300.
