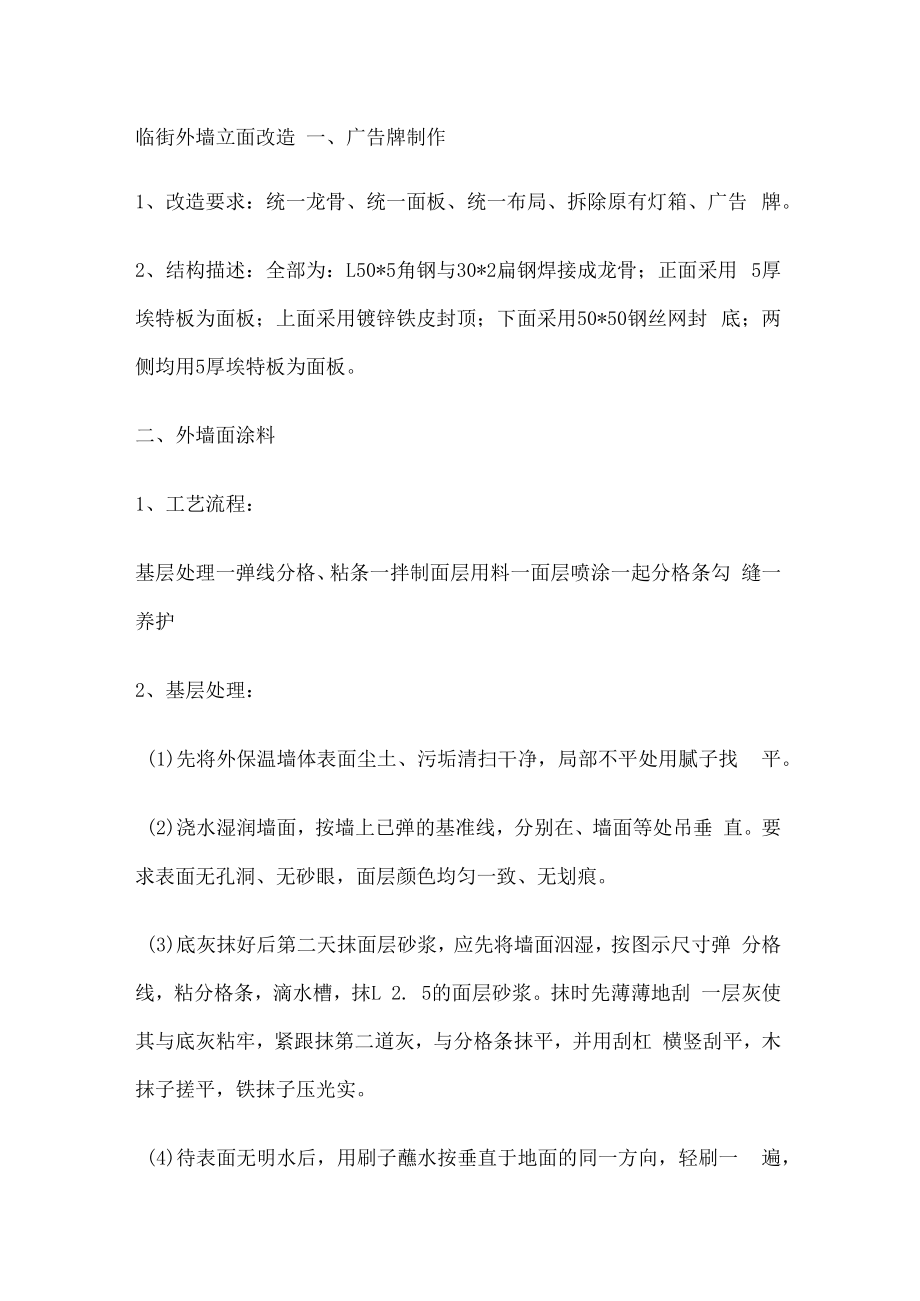

1、临街外墙立面改造 一、广告牌制作1、改造要求：统一龙骨、统一面板、统一布局、拆除原有灯箱、广告 牌。2、结构描述：全部为：L50*5角钢与30*2扁钢焊接成龙骨；正面采用 5厚埃特板为面板；上面采用镀锌铁皮封顶；下面采用50*50钢丝网封 底；两侧均用5厚埃特板为面板。二、外墙面涂料1、工艺流程：基层处理一弹线分格、粘条一拌制面层用料一面层喷涂一起分格条勾 缝一养护2、基层处理：(1)先将外保温墙体表面尘土、污垢清扫干净，局部不平处用腻子找 平。(2)浇水湿润墙面，按墙上已弹的基准线，分别在、墙面等处吊垂 直。要求表面无孔洞、无砂眼，面层颜色均匀一致、无划痕。(3)底灰抹好后第二天抹面层砂浆，

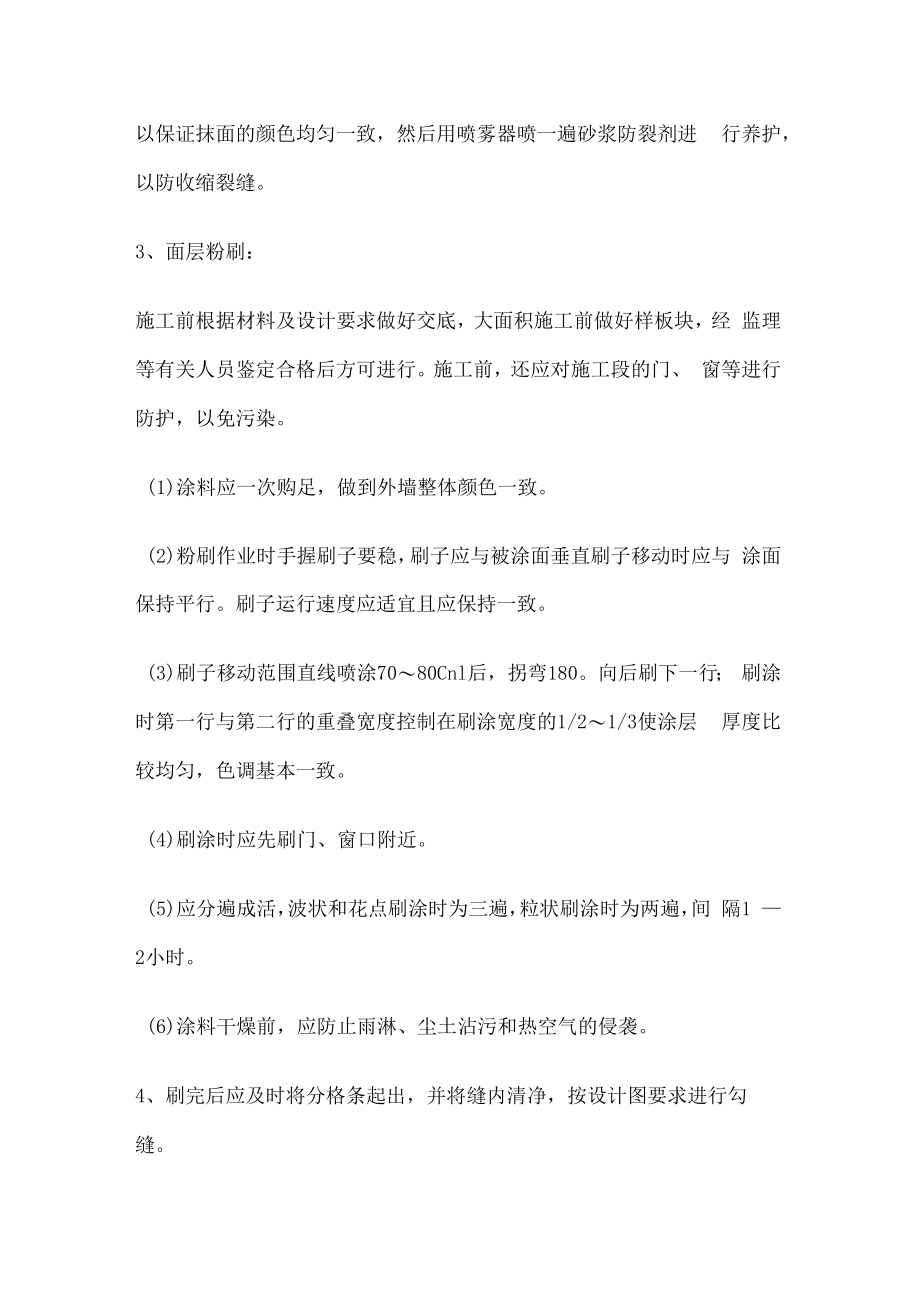

2、应先将墙面泅湿，按图示尺寸弹 分格线，粘分格条，滴水槽，抹L 2. 5的面层砂浆。抹时先薄薄地刮 一层灰使其与底灰粘牢，紧跟抹第二道灰，与分格条抹平，并用刮杠 横竖刮平，木抹子搓平，铁抹子压光实。(4)待表面无明水后，用刷子蘸水按垂直于地面的同一方向，轻刷一 遍，以保证抹面的颜色均匀一致，然后用喷雾器喷一遍砂浆防裂剂进 行养护，以防收缩裂缝。3、面层粉刷：施工前根据材料及设计要求做好交底，大面积施工前做好样板块，经 监理等有关人员鉴定合格后方可进行。施工前，还应对施工段的门、 窗等进行防护，以免污染。(1)涂料应一次购足，做到外墙整体颜色一致。(2)粉刷作业时手握刷子要稳，刷子应与被涂面垂直刷

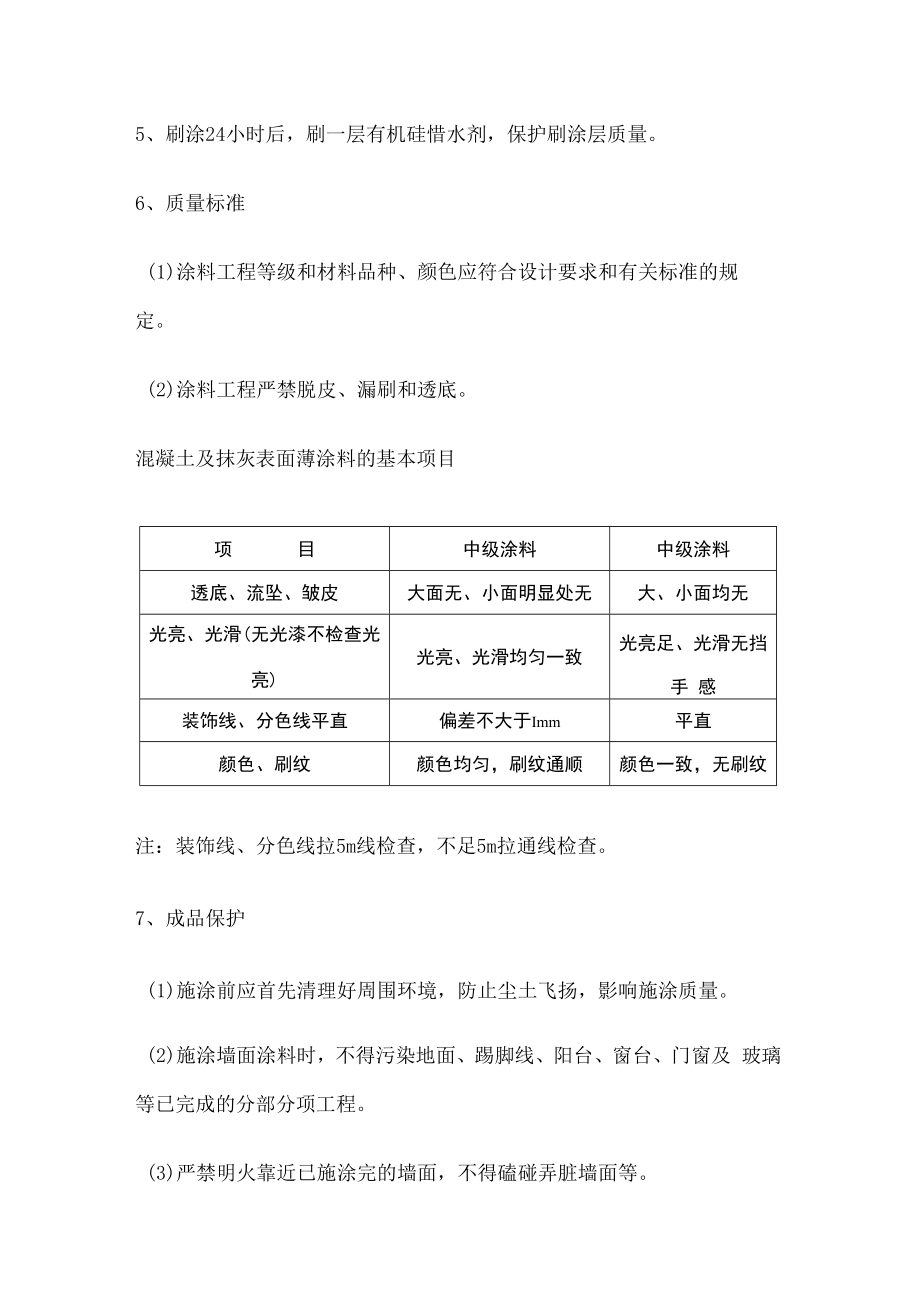

3、子移动时应与 涂面保持平行。刷子运行速度应适宜且应保持一致。(3)刷子移动范围直线喷涂7080Cnl后，拐弯180。向后刷下一行； 刷涂时第一行与第二行的重叠宽度控制在刷涂宽度的1/21/3使涂层 厚度比较均匀，色调基本一致。(4)刷涂时应先刷门、窗口附近。(5)应分遍成活，波状和花点刷涂时为三遍，粒状刷涂时为两遍，间 隔1 2小时。(6)涂料干燥前，应防止雨淋、尘土沾污和热空气的侵袭。4、刷完后应及时将分格条起出，并将缝内清净，按设计图要求进行勾 缝。5、刷涂24小时后，刷一层有机硅惜水剂，保护刷涂层质量。6、质量标准(1)涂料工程等级和材料品种、颜色应符合设计要求和有关标准的规 定。(2)
4、涂料工程严禁脱皮、漏刷和透底。混凝土及抹灰表面薄涂料的基本项目项目中级涂料中级涂料透底、流坠、皱皮大面无、小面明显处无大、小面均无光亮、光滑(无光漆不检查光亮)光亮、光滑均匀一致光亮足、光滑无挡手 感装饰线、分色线平直偏差不大于Imm平直颜色、刷纹颜色均匀，刷纹通顺颜色一致，无刷纹注：装饰线、分色线拉5m线检查，不足5m拉通线检查。7、成品保护(1)施涂前应首先清理好周围环境，防止尘土飞扬，影响施涂质量。(2)施涂墙面涂料时，不得污染地面、踢脚线、阳台、窗台、门窗及 玻璃等已完成的分部分项工程。(3)严禁明火靠近已施涂完的墙面，不得磕碰弄脏墙面等。8、应注意的质量问题(1)涂料工程基体或基层的
5、含水率：混凝土和抹灰表面施涂溶剂型涂 料时，含水率不得大于8%,施涂水性和乳液涂料时，含水率不得大于 10%；木料制品含水率不得大于12%o(2)涂料工程使用的腻子，应坚实牢固，不得粉化、起皮和裂纹。外 墙、厨房、浴室及厕所等需要使用涂料的部位和木地(楼)板表面需 使用涂料时，应使用具有耐水性能的腻子。(3)流坠：产生的主要原因是涂料太稀、涂刷过厚、施工环境温度过 低、干燥过程太慢，以及墙面不平或有油、水等污物。防治方法是选 择挥发性适当的稀释剂，加强墙面清理，涂刷均匀一致和施工环境温 度要适当等。(4)透底：产生的主要原因是刷油前没有把涂料调拌均匀，密度大的 填充料下沉；稀释剂加入太多破坏了
6、原涂料的稠度；底子涂料不匀或 色重造成。防治方法是严格控制涂料的稠度，不要随意在涂料中加稀 释剂，底子涂料颜色要浅于交活涂料等。(5)倒光或光亮不足：产生的主要原因是墙面不平整、漏刮腻子或漏 磨砂纸，涂料质量不好或加入稀释剂过多，施工环境温度过低或湿度 过大等。防治方法是加强基层表面处理工作，如腻了要刮的周到，重 视磨砂纸工作，选用合格产品的涂料，施工时不随意加入稀释剂，施 涂时必须前一道工序干燥后再施涂了一道工序的涂料，施工环境与温 度符合要求等。(6)接槎明显：产生的主要原因是涂料干燥太快，或因操作面大油工 不足等。防治方法是如果涂料是油性涂料，可稍加清油让它不要干燥 的太快。还要注意施工
7、时操作工人要配足，施工面不宜铺的过大，人 与人之间的操作距离不宜过宽等。三、脚手架施工架子地基要平整夯实，找平后加设垫木。垫木和脚手板应铺放平稳。 不得有探头板，安放立杆时应拉线、拉尺，按构造尺寸进行搭设。搭 设误差横杆要求控制在L/300 (L为全长)且W50,立杆要求控制在 H/400 (H为架高)且100,钢管采用外径为48mm焊接钢管。搭设过 程中要及时设置联墙杆，斜撑杆、剪刀撑和必要的缆绳和吊索，避免 发生偏斜和倾倒。扣件紧固螺栓的紧固力矩不小于4N.M。对未完成的 脚手架，收工时必须保证其稳定性。1、钢管脚手架应用外径4851mm,壁厚33. 5mm,无严重蚀、弯曲、压 扁或裂纹的
8、钢管。2、钢管脚手架的杆件连接必须使用合格的钢扣件，不得使用铅丝和其它材料绑扎； 3、外脚手架立杆间距钢管不得大于1. 8m,大横杆间距不得大于1. 8m, 小横杆间距不大于L 5m；4、脚手架必须按楼层与结构拉接牢固,拉接点垂直距离不得超过4m,水 平距离不得超过6mo拉结所用的材料强度不得低于双股8#铅丝的强 度。高大架子不得使用柔性材料进行拉结。在拉结点处设可靠支顶；5、脚手架的操作面必须满铺脚手板，离墙面不得大于20Ornnb不得有 空隙和探头板、飞跳板。脚手板下层兜设水平网。操作面外侧应设两 道护身栏杆和一道挡脚板或设一道护身栏杆，立挂安全网，下口封 严，防护高度应为1%6、外架搭设
9、时注意在底层住房出入大门留出宽L 5米，高2. 5米的施 工通道口，方便居民出行通道口顶部满铺双层脚手板防护。7、外架应与建筑物墙体有效拉结，如没有条件固定的，可在墙面每隔 3米安装一个膨胀钩，用铁线将膨胀钩与外架立杆拉结牢固。8、脚手架必须保证整体结构不变形，凡高度在20m以上的脚手架，纵 向必须设置剪刀撑，其宽度不得超过7根杆，与水平面夹角应为4560 度。高度在20m以下的，必须设置正反斜支撑；9、结构用的里、外承重脚手架，使用荷载不得超过2646N)2装修用 的里、外脚手架使用荷载不得超过1960Nm2;10、脚手架在投入使用前，必须由施工负责人组织有支搭和使用脚手 架的负责人及安全人
10、员共同进行检查，履行交接验收手续。特殊脚手 架，在支搭、拆装前，要由技术部门编制安全施工方案，并报上一级 技术领导审批后，方可施工。干挂石材施工一、石材幕墙的性能与构造要求石材幕墙的设计还要考虑满足建筑物的使用功能.包括：隔声、防水、 密封、还要考虑保温隔热等性能。如干挂石材的基面为砖墙或钢筋碎 墙体，隔声能满足建筑物本身的需要，不需另作处理；防水设计除4mm 的拼缝采用硅酮耐候密封胶密封外，在幕墙的上口均采用石材封口， 幕墙的收口最容易出现漏水问题，尽量采用结构防水。在石材幕墙的 施工应确保密封，以防止小动物的进入后尸体的腐臭气味。此外还要 考虑防火、防雷等要求。二、外墙干挂石材幕墙的施工工
11、艺外墙饰面石材干挂法是利用高强耐腐蚀的金属挂件，把饰面石材通过 托、吊、销、栓的方法固定在建筑物外表面。合理的挂件设计与严格 的施工工艺是保证外饰石材安全美观的关键。干挂施工以预制组装的 方式取代了传统的湿作业施工，其优越性主要体现在：可避免表面污染、变色“反碱”，使石板保持色彩光泽。可避免湿作业，少受气候变化影响，节约冬施、雨施费用。可避免石材脱落，减少维修费用。连续作业，可提高施工速度。减轻了构筑物自重并预留保温空间。1、主要工序的施工方法(1)结构偏差实测实测结构的偏差，对结构的修整、二次设计的排板及板材加工等工作 具有非常实际的指导意义。偏差实测采取经纬仪投测与垂直、水平挂 线相结合的
12、方法，挂线采用细钢丝；测量结果及时记录并绘制实测成 果，提交技术负责人和翻样人员进行二次设计。(2)施工图二次设计接到完整的设计院图纸后，应认真阅览和理解图纸，将问题汇总并及 时与业主、监理、设计院、质检部门进行会审交换意见，确定具体做 法，扫清施工的图纸障碍。进行施工单位的二次图纸设计，尽早提交 施工现场和厂方加工定货。外墙面水平线以设计轴线为基准。要求各面大墙的结构外墙面在剔除 胀模墙体或修补凹进墙面后，使外墙面距设计轴线误差不大于Icmo放线的具体原则是：以设计各内墙轴线定窗口立线，以各层设计标高 +50Cm线定窗口上下水平线，弹出窗日井字线并根据二次设计图纸弹出 型钢龙骨位置线。每个大
13、角下吊垂线，给出大角垂直控制线。放线完 成后，进行自检复线，复线无误再进行正式检查，合格后方可进行下 步工序。(4)连接件焊接与龙骨安装连接件采用角钢与结构预埋铁三面围焊，为保证连接部位的耐久性， 角钢厂缘增加一道焊缝，即实际为四面围焊。焊接完成，按规定除去 药皮并进行焊缝隐检，合格后刷防锈漆三遍。连接件的固定位置按连 接件弹线位置确定，采取水平跟线、中心对线、先点焊、确定无误后 再施焊的方法。假柱、挑檐等部位由于结构填充空心砌块围护墙或石材面距结构面的 空隙过大，为满足建筑设计的外立面效果，需在硅结构外侧附加型钢 龙骨。型钢龙骨通过角钢连接件与结构预埋件焊接，焊缝要求及检 验、防腐做法同上。
14、次龙骨与挂件的连接采用不锈钢螺栓，次龙骨根 据螺栓位置开长孔，与舌板相互配合实现位置的调整。钢龙骨的安装 位置必须符合挂板要求。(5)挂件安装 待连接件或次龙骨焊接完成后，用不锈钢螺栓对不锈钢挂件进行连 接。不锈钢销钉位置,T型不锈钢挂件位置通过挂件螺栓孔的自由度调 整，板面垂直无误后，再拧紧螺栓，螺栓拧紧度以不锈钢弹簧垫完全 压平为准，隐检合格后方可进行下道工序。(6)肺面板安装根据图纸做法干挂板材用挂件销接，自下而上分层托挂。板面原则上 大面压小面，建筑物大角阳角及柱阳角为海棠角。板材开槽宽60mrn, 孔深16mm,孔中距板材外表面：磨光板为12.5mm,烧毛板为12.5mmo板材安装必
15、须跟线，按规格按层找平、找方、找垂直。挂板时缝宽按二次设计图要求进行调整，先试挂，每块板用靠尺找平 后再正式挂板，安装T型挂件前应将结构胶灌入槽内。宽缝板处，不 锈钢挂件与下方已安装完石材上口之间用高分子聚合物垫实。2、关键工序的质量要求与技术措施(1)连接件的焊接一般采用“预埋件+连接板+不锈钢挂件”或“预埋件+连接板+型钢龙 骨+不锈钢挂件”固定石材的安装工艺；预埋件已于结构施工时完成。 保证预埋件与连接板及龙骨的焊接质量对外饰面的牢固与耐久尤为重 要。特作如下要求：焊接前清理焊口，焊缝周围不得有油污、锈物。焊接施工时应在业主 现场代表及监理方的见证下取同样厚度预埋板、连接件、型钢、焊 条、焊接电流做同条件焊接试件，并送质监检验部门检测。正式施焊时应正确掌握焊接速度，要求等速焊接，保证焊缝厚度宽度 均匀一致。对电弧长度（3mm）、焊接角度（偏于角钢一侧）、引弧与 收弧都应执行焊接规程。清除熔渣后进行外观及焊缝尺寸自检，确认 无问题后方可转移地点继续焊接。（2）石材安装首先应根据翻样图核对板材规格，核对无误后进行板端开槽和板材安 装。为保证开槽的质量（垂直度、槽深、槽位），可采取如下措施：现场制作木制石材固定架，将石板固定后再开槽。槽位上下对齐T型 挂件，标出位置后再开槽。槽深用云石机及标尺杆预先调好位置，以 标尺杆顶住石材，槽深度16mm为宜。开槽完毕应进行自
