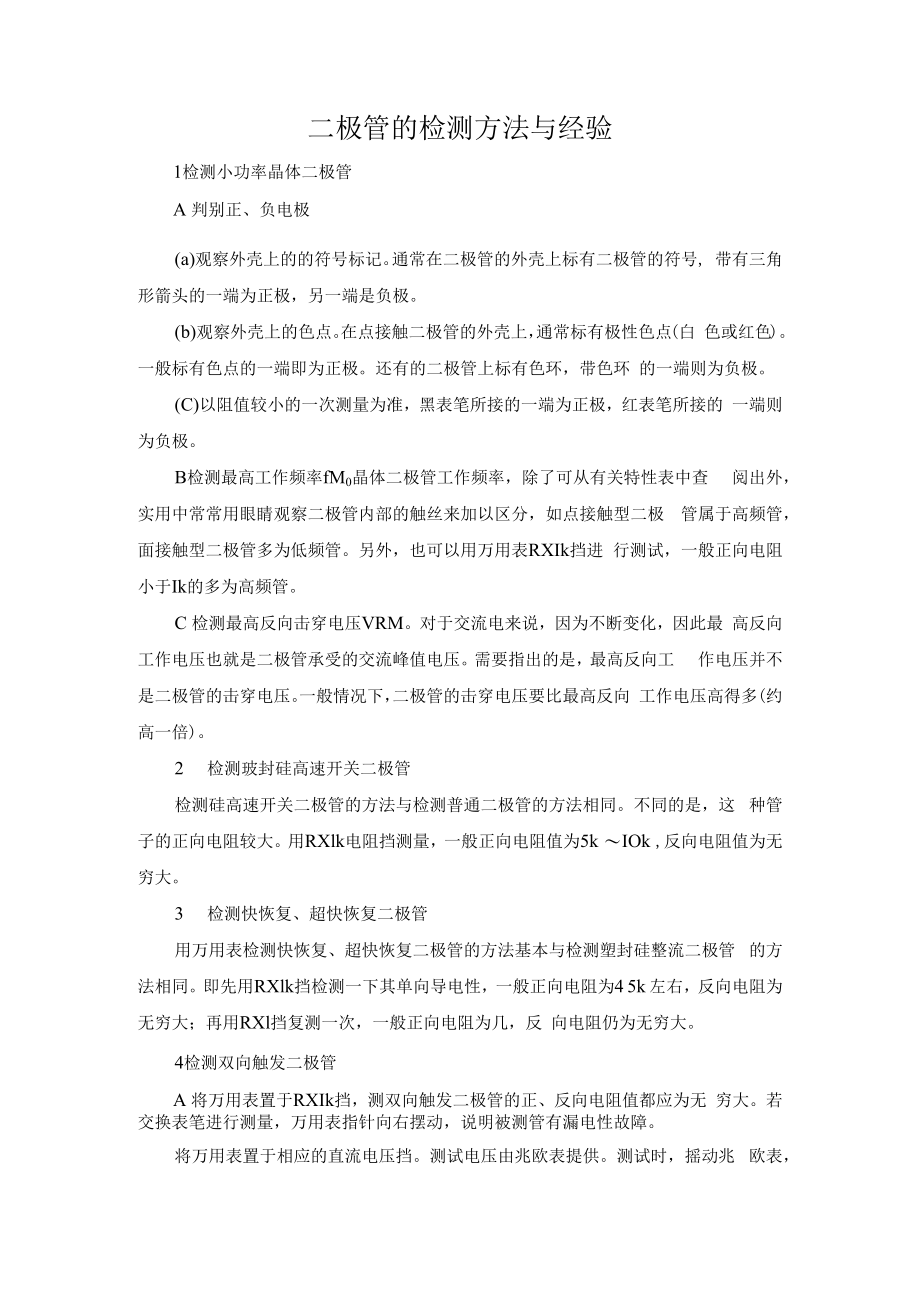

1、二极管的检测方法与经验1检测小功率晶体二极管A 判别正、负电极(a)观察外壳上的的符号标记。通常在二极管的外壳上标有二极管的符号, 带有三角形箭头的一端为正极，另一端是负极。(b)观察外壳上的色点。在点接触二极管的外壳上，通常标有极性色点(白 色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环 的一端则为负极。(C)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的 一端则为负极。B检测最高工作频率fM0晶体二极管工作频率，除了可从有关特性表中查 阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极 管属于高频管，面接触型二极管多为低频管。另外
2、，也可以用万用表RXIk挡进 行测试，一般正向电阻小于Ik的多为高频管。C 检测最高反向击穿电压VRM。对于交流电来说，因为不断变化，因此最 高反向工作电压也就是二极管承受的交流峰值电压。需要指出的是，最高反向工 作电压并不是二极管的击穿电压。一般情况下，二极管的击穿电压要比最高反向 工作电压高得多(约高一倍)。2 检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。不同的是，这 种管子的正向电阻较大。用RXlk电阻挡测量，一般正向电阻值为5k IOk ,反向电阻值为无穷大。3 检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极

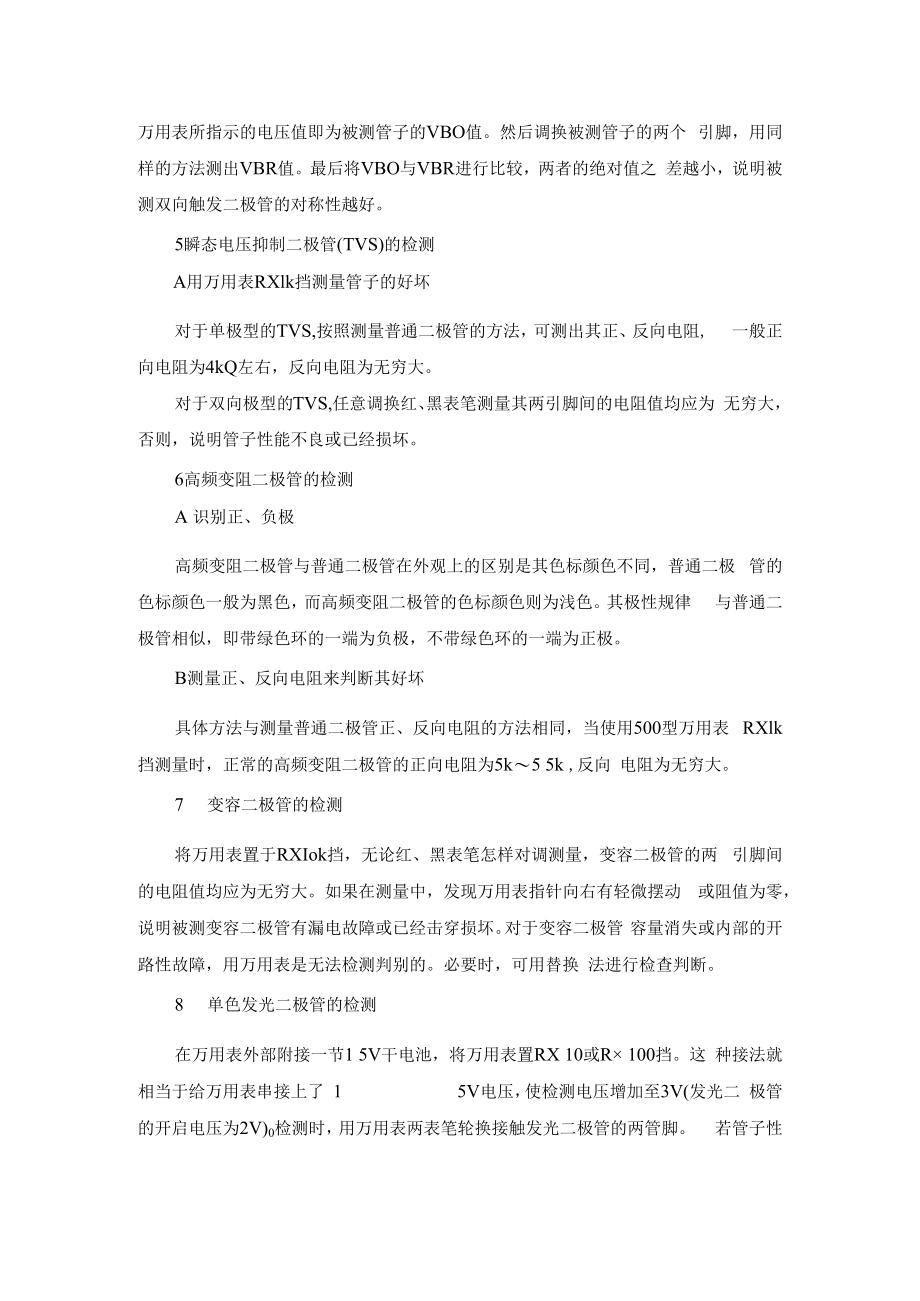

3、管 的方法相同。即先用RXlk挡检测一下其单向导电性，一般正向电阻为4 5k 左右，反向电阻为无穷大；再用RXl挡复测一次，一般正向电阻为几，反 向电阻仍为无穷大。4检测双向触发二极管A 将万用表置于RXIk挡，测双向触发二极管的正、反向电阻值都应为无 穷大。若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。将万用表置于相应的直流电压挡。测试电压由兆欧表提供。测试时，摇动兆 欧表，万用表所指示的电压值即为被测管子的VBO值。然后调换被测管子的两个 引脚，用同样的方法测出VBR值。最后将VBO与VBR进行比较，两者的绝对值之 差越小，说明被测双向触发二极管的对称性越好。5瞬态电压抑
4、制二极管(TVS)的检测A用万用表RXlk挡测量管子的好坏对于单极型的TVS,按照测量普通二极管的方法，可测出其正、反向电阻, 一般正向电阻为4kQ左右，反向电阻为无穷大。对于双向极型的TVS,任意调换红、黑表笔测量其两引脚间的电阻值均应为 无穷大，否则，说明管子性能不良或已经损坏。6高频变阻二极管的检测A 识别正、负极高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二极 管的色标颜色一般为黑色，而高频变阻二极管的色标颜色则为浅色。其极性规律 与普通二极管相似，即带绿色环的一端为负极，不带绿色环的一端为正极。B测量正、反向电阻来判断其好坏具体方法与测量普通二极管正、反向电阻的方法
5、相同，当使用500型万用表 RXlk挡测量时，正常的高频变阻二极管的正向电阻为5k5 5k ,反向 电阻为无穷大。7 变容二极管的检测将万用表置于RXIok挡，无论红、黑表笔怎样对调测量，变容二极管的两 引脚间的电阻值均应为无穷大。如果在测量中，发现万用表指针向右有轻微摆动 或阻值为零，说明被测变容二极管有漏电故障或已经击穿损坏。对于变容二极管 容量消失或内部的开路性故障，用万用表是无法检测判别的。必要时，可用替换 法进行检查判断。8 单色发光二极管的检测在万用表外部附接一节1 5V干电池，将万用表置RX 10或R 100挡。这 种接法就相当于给万用表串接上了 15V电压，使检测电压增加至3V

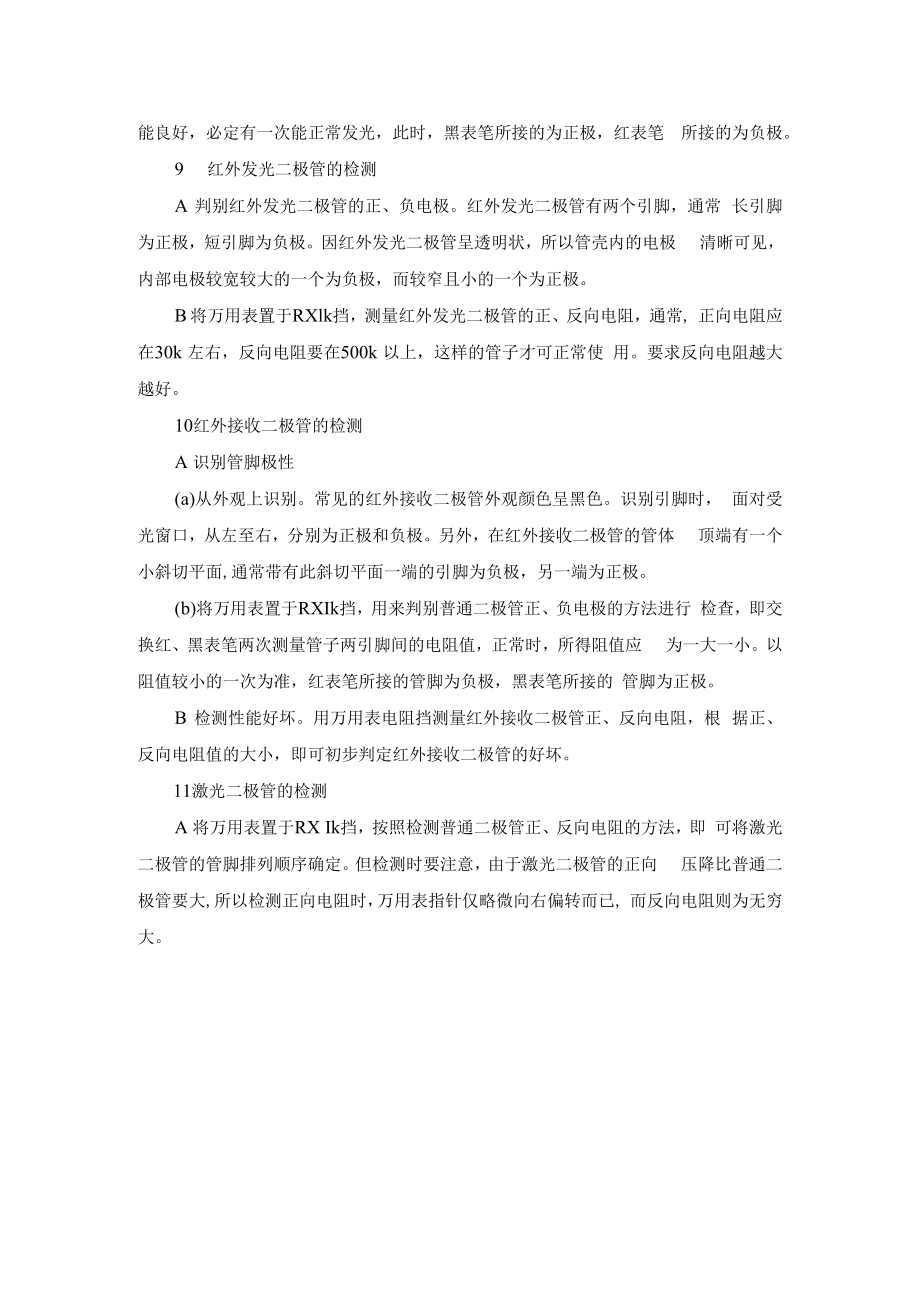

6、(发光二 极管的开启电压为2V)0检测时，用万用表两表笔轮换接触发光二极管的两管脚。 若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极，红表笔 所接的为负极。9 红外发光二极管的检测A 判别红外发光二极管的正、负电极。红外发光二极管有两个引脚，通常 长引脚为正极，短引脚为负极。因红外发光二极管呈透明状，所以管壳内的电极 清晰可见，内部电极较宽较大的一个为负极，而较窄且小的一个为正极。B 将万用表置于RXlk挡，测量红外发光二极管的正、反向电阻，通常, 正向电阻应在30k 左右，反向电阻要在500k 以上，这样的管子才可正常使 用。要求反向电阻越大越好。10红外接收二极管的检测A
7、识别管脚极性(a)从外观上识别。常见的红外接收二极管外观颜色呈黑色。识别引脚时， 面对受光窗口，从左至右，分别为正极和负极。另外，在红外接收二极管的管体 顶端有一个小斜切平面,通常带有此斜切平面一端的引脚为负极，另一端为正极。(b)将万用表置于RXIk挡，用来判别普通二极管正、负电极的方法进行 检查，即交换红、黑表笔两次测量管子两引脚间的电阻值，正常时，所得阻值应 为一大一小。以阻值较小的一次为准，红表笔所接的管脚为负极，黑表笔所接的 管脚为正极。B 检测性能好坏。用万用表电阻挡测量红外接收二极管正、反向电阻，根 据正、反向电阻值的大小，即可初步判定红外接收二极管的好坏。11激光二极管的检测A 将万用表置于RX Ik挡，按照检测普通二极管正、反向电阻的方法，即 可将激光二极管的管脚排列顺序确定。但检测时要注意，由于激光二极管的正向 压降比普通二极管要大,所以检测正向电阻时，万用表指针仅略微向右偏转而已, 而反向电阻则为无穷大。
