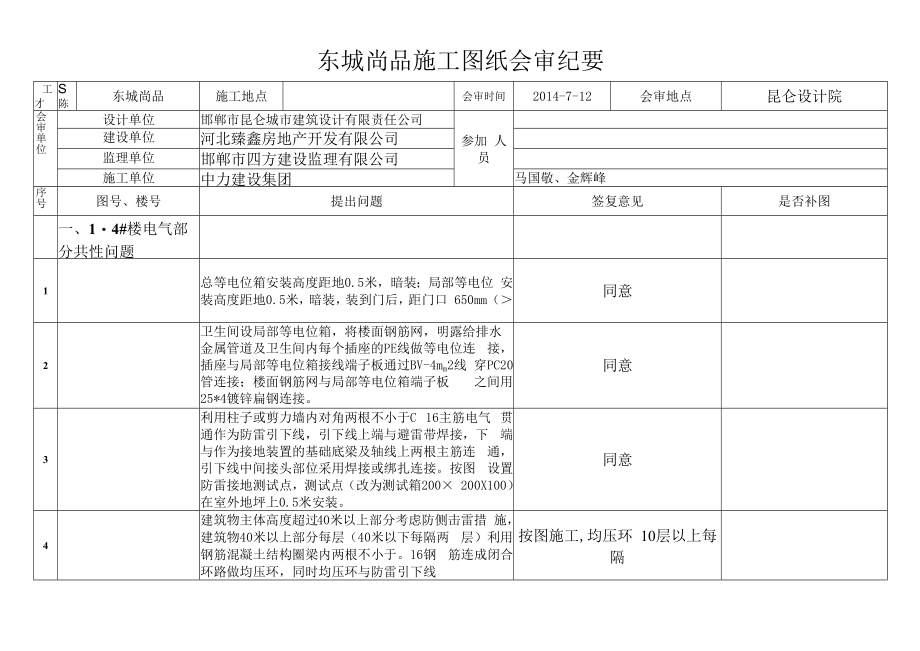

东城尚品会审水电图审.docx_第1页
第1页 / 共13页

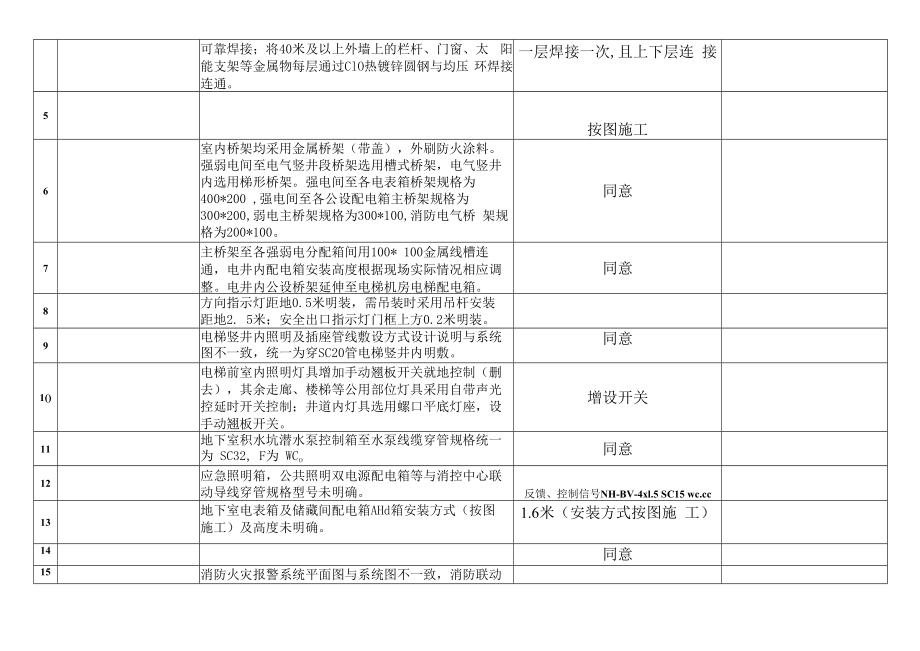

东城尚品会审水电图审.docx_第2页
第2页 / 共13页

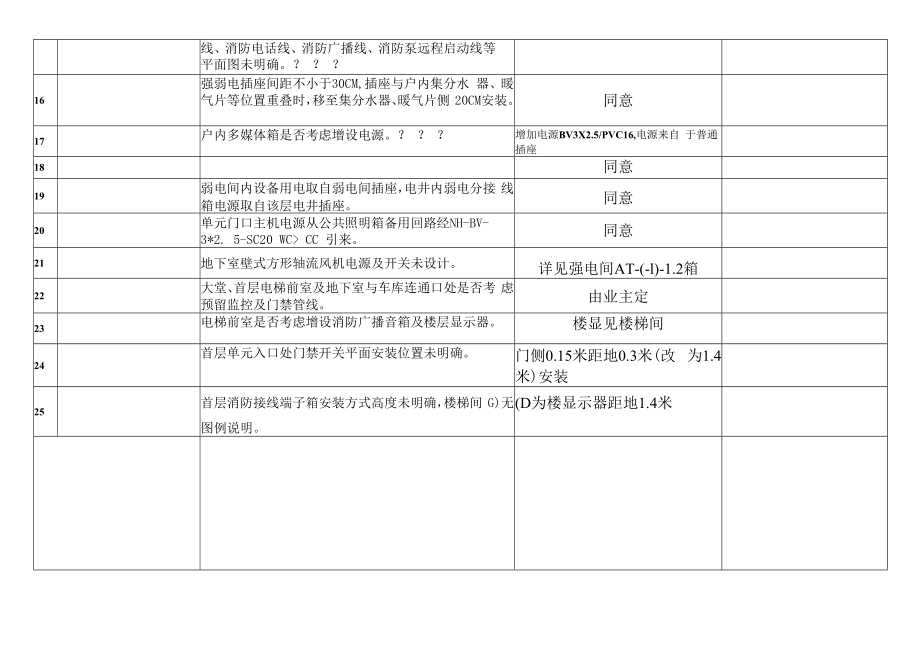

东城尚品会审水电图审.docx_第3页
第3页 / 共13页
东城尚品会审水电图审.docx_第4页
第4页 / 共13页
东城尚品会审水电图审.docx_第5页
第5页 / 共13页
东城尚品会审水电图审.docx_第6页
第6页 / 共13页
东城尚品会审水电图审.docx_第7页
第7页 / 共13页
东城尚品会审水电图审.docx_第8页
第8页 / 共13页
东城尚品会审水电图审.docx_第9页
第9页 / 共13页
东城尚品会审水电图审.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《东城尚品会审水电图审.docx》由会员分享,可在线阅读,更多相关《东城尚品会审水电图审.docx(13页珍藏版)》请在第壹文秘上搜索。

1、东城尚品施工图纸会审纪要工才名彳S 陈东城尚品施工地点会审时间2014-7-12会审地点昆仑设计院会审单位设计单位邯郸市昆仑城市建筑设计有限责任公司参加 人员建设单位河北臻鑫房地产开发有限公司监理单位邯郸市四方建设监理有限公司施工单位中力建设集团马国敬、金辉峰序号图号、楼号提出问题签复意见是否补图一、14#楼电气部 分共性问题1总等电位箱安装高度距地0.5米,暗装;局部等电位 安装高度距地0.5米,暗装,装到门后,距门口 650mm(同意2卫生间设局部等电位箱,将楼面钢筋网,明露给排水 金属管道及卫生间内每个插座的PE线做等电位连 接,插座与局部等电位箱接线端子板通过BV-4mm2线 穿PC2

2、0管连接;楼面钢筋网与局部等电位箱端子板 之间用25*4镀锌扁钢连接。同意3利用柱子或剪力墙内对角两根不小于C 16主筋电气 贯通作为防雷引下线,引下线上端与避雷带焊接,下 端与作为接地装置的基础底梁及轴线上两根主筋连 通,引下线中间接头部位采用焊接或绑扎连接。按图 设置防雷接地测试点,测试点(改为测试箱200 200X100)在室外地坪上0.5米安装。同意4建筑物主体高度超过40米以上部分考虑防侧击雷措 施,建筑物40米以上部分每层(40米以下每隔两 层)利用钢筋混凝土结构圈梁内两根不小于。16钢 筋连成闭合环路做均压环,同时均压环与防雷引下线按图施工,均压环 10层以上每隔可靠焊接;将40

3、米及以上外墙上的栏杆、门窗、太 阳能支架等金属物每层通过ClO热镀锌圆钢与均压 环焊接连通。一层焊接一次,且上下层连 接5按图施工6室内桥架均采用金属桥架(带盖),外刷防火涂料。 强弱电间至电气竖井段桥架选用槽式桥架,电气竖井 内选用梯形桥架。强电间至各电表箱桥架规格为 400*200 ,强电间至各公设配电箱主桥架规格为 300*200,弱电主桥架规格为300*100,消防电气桥 架规格为200*100。同意7主桥架至各强弱电分配箱间用100* 100金属线槽连 通,电井内配电箱安装高度根据现场实际情况相应调 整。电井内公设桥架延伸至电梯机房电梯配电箱。同意8方向指示灯距地0.5米明装,需吊装

4、时采用吊杆安装 距地2. 5米;安全出口指示灯门框上方0.2米明装。9电梯竖井内照明及插座管线敷设方式设计说明与系统 图不一致,统一为穿SC20管电梯竖井内明敷。同意1()电梯前室内照明灯具增加手动翘板开关就地控制(删 去),其余走廊、楼梯等公用部位灯具采用自带声光 控延时开关控制;井道内灯具选用螺口平底灯座,设 手动翘板开关。增设开关11地下室积水坑潜水泵控制箱至水泵线缆穿管规格统一 为 SC32, F为 WCo同意12应急照明箱,公共照明双电源配电箱等与消控中心联 动导线穿管规格型号未明确。反馈、控制信号NH-BV-4xl.5 SC15 wc.cc13地下室电表箱及储藏间配电箱AHd箱安装

5、方式(按图 施工)及高度未明确。1.6米(安装方式按图施 工)14同意15消防火灾报警系统平面图与系统图不一致,消防联动线、消防电话线、消防广播线、消防泵远程启动线等 平面图未明确。? ? ?16强弱电插座间距不小于30CM,插座与户内集分水 器、暖气片等位置重叠时,移至集分水器、暖气片侧 20CM安装。同意17户内多媒体箱是否考虑增设电源。? ? ?增加电源BV3X2.5/PVC16,电源来自 于普通插座18同意19弱电间内设备用电取自弱电间插座,电井内弱电分接 线箱电源取自该层电井插座。同意20单元门口主机电源从公共照明箱备用回路经NH-BV- 3*2. 5-SC20 WC CC 引来。同

6、意21地下室壁式方形轴流风机电源及开关未设计。详见强电间AT-(-l)-1.2箱22大堂、首层电梯前室及地下室与车库连通口处是否考 虑预留监控及门禁管线。由业主定23电梯前室是否考虑增设消防广播音箱及楼层显示器。楼显见楼梯间24首层单元入口处门禁开关平面安装位置未明确。门侧0.15米距地0.3米(改 为1.4米)安装25首层消防接线端子箱安装方式高度未明确,楼梯间 G)无图例说明。(D为楼显示器距地1.4米电气部分1#楼电气1电施02AHd户内配电箱地下二层、三层进出管线改为相应规 格镀锌钢管。同意2电施03AP2、P3配电柜公共照明回路导线改为NH-YJV- 4*25+1*16电缆,换热站导

7、线敷设方式未明确。? ?3电施04户内箱进线导线穿管规格为BV-3*10PC32 , BV- 3*16PC40o同意(按图施工)4电施05地下室轴流风机ATYTAR箱平面图未找到,负一层 一单元正压送风机1#电源ZYS箱平面图未找到。强电间风机控制箱, 装于J层强电间内5电施06单元应急照明箱地下一至三层应急照明回路导线穿管 规格改为SC20, WCx FCo同意6电施06AE-I箱至应急照明箱、AE-6、AE-13箱导线改为NH- YJV-5*16电缆,AE-2箱至AE-13箱导线改为NH- YJV-5*16 电缆。7电施07地下室负二、负三层人防区DDB箱进出线线管改为相 应规格镀锌钢管,

8、线管施工参照人防设计说明相关要 求,穿越人防临空墙处设防爆密闭盒。同意8电施09火灾报警联动系统图引至消防泵房消火栓控制箱桥 架平面图未明确,喷淋水流指示器接线模块平面图 无相应布置。消防桥架引入车库与车库桥架并 行,水流指示器接线模块按照水 施图中位置9电施11AR箱WL3-5 WL8-10回路导线穿管规格改为SC32, AR箱至AWl箱、ARFEl, 2箱导线改为NHTJV-5*16电缆。10电施17、18人防平时照明配电线管按人防要求施工,穿越人防临 空墙处设防护密闭盒。同意11电施19、20地下室负二层、负三层人防区5-7轴交E轴,12轴 交D轴处人防门预埋穿墙套管5*SC50, 18

9、20轴交D 轴,29轴交C轴处预埋穿墙套管改为5*SC50,预留同意套管高度为套管下口距人防门门框上沿0. 3米。12电施27阳台增设洗衣机插座,插座电源经BV-3M, PC20 WC、CC从卫生间插座回路引来,洗衣机插座安装高 度为距地1.4米。(A轴/8轴,A轴/24轴)同意13阳台太阳能插座与太阳能热水器位置不一致。? ?1415商业卫生间排气扇电源未设计,商业屋顶6-8#风机电 源平面图未找到。配电箱设于2层强电井内东城尚品2#楼电气1电施02AT-3-1箱平面图未找到。2电施03配电室AHd箱对应系统图与AP3、AP4配电柜系统图 不一致。配电室AHd箱系统图进线 按AP3、AP4柜

10、系统图,增设双电源切换开关3电施04户内箱进线导线穿管规格为BV-3*10PC32 , BV- 3*16PC40o同意4电施05地下室负二、负三层人防区DDB箱进出线线管改为相 应规格镀锌钢管,线管施工参照人防设计说明相关要 求,穿越人防临空墙处设防爆密闭盒。同意5电施06AE-I箱至应急照明箱、AE-6、AE-13箱导线改为NH- YJV-5*16电缆,AE-2箱至AE-13箱导线改为NH-YJV-5*16 电缆。6电施06AE-2箱、AE-13箱出线NH-BV-4*2. 5标注是否有误? AE-2箱地下室应急照明回路线管改为相应管径镀锌 钢管。按图施工7电施06地下室双速排风机AT-(-D

11、-L箱平面没找到。设于配电室内8电施07地下室轴流风机AT-(-D-R箱,地下负一层正压送风 机ZYS箱平面图未找到。配电箱设于配电室内9电施To火灾报警联动系统图引至消防泵房消火栓控制箱桥 架平面图未明确,喷淋水流指示器接线模块平面图 无相应布置。消防桥架引入车库与车库桥架并 行,水流指示器接线模块按照水 施图中位置10电施T4APK P2配电柜与竖向干线系统图进线标注不一 致。以API、2柜系统图为准11电施-14、15地下室D轴启泵按钮位置与水图消火栓箱位置不一 致。消防箱启泵按钮安装位置 以水图为准12电施-17、18人防平时照明配电线管按人防要求施工,穿越人防临 空墙处设防护密闭盒。

12、同意13电施19、20地下室负二层、负三层人防区域34轴交D轴,9轴 交D轴,17-19轴交D轴,22轴交D、E轴,25轴交 E轴处防护门上方预留5*SC50穿墙套管,套管高度 为管下口距人防门门框上沿0. 3米。同意1415电施22Bk B3户型太阳能插座位置与太阳能热水器位置不 一致。16电施22阳台增设洗衣机插座,插座电源经BV-3*4 , PC20 WC. CC从卫生间插座回路引来,洗衣机插座安装高 度为距地1.4米。位置见附图东城尚品3#楼电气1电施02强电间AHd配电箱系统图与AP2、AP3箱不一致。配电室AHd箱系统图进线 按AP3、AP4柜系统图,增设双电源切换开关2电施03地

13、下室负一到负三层供电支线穿管规格改为相应管径 镀锌钢管明敷。同意3电施03总配电柜公共照明回路导线改为NH-YJV-4*25+1*16 电缆。4电施03地下室双速排风机AT-(-D-L箱平面图未找到。设于配电室内5电施03AT-(-1)-1. 2箱,ATT7T、2箱平面图未找到。6电施04户内箱进线导线穿管规格为BV-3*10PC32 , BV- 3*16PC40o同意7电施05AE-I箱至应急照明箱、AE-6箱电源导线改为NH- YJV=5*16电缆,AE-2箱至AE-13箱电源线改为NH-YJV-5*16 电缆。8电施07火灾报警联动系统图引至消防泵房消火栓控制箱桥 架平面图未明确,喷淋水流指示器接线模块平面图 无相应布置。消防桥架引入车库与车库桥架并 行,水流指示器接线模块按照水 施图中位置9电施06消防电梯积水坑潜水泵控制箱平面图未找到。设于强电间内10AP4柜无系统图,电梯前室风口联动模块位置与通风 图不一致。联动模块安装位置以通风 图为准东城尚品4#楼电气1电施01KwH3、KWH4箱无系统图。KWH
