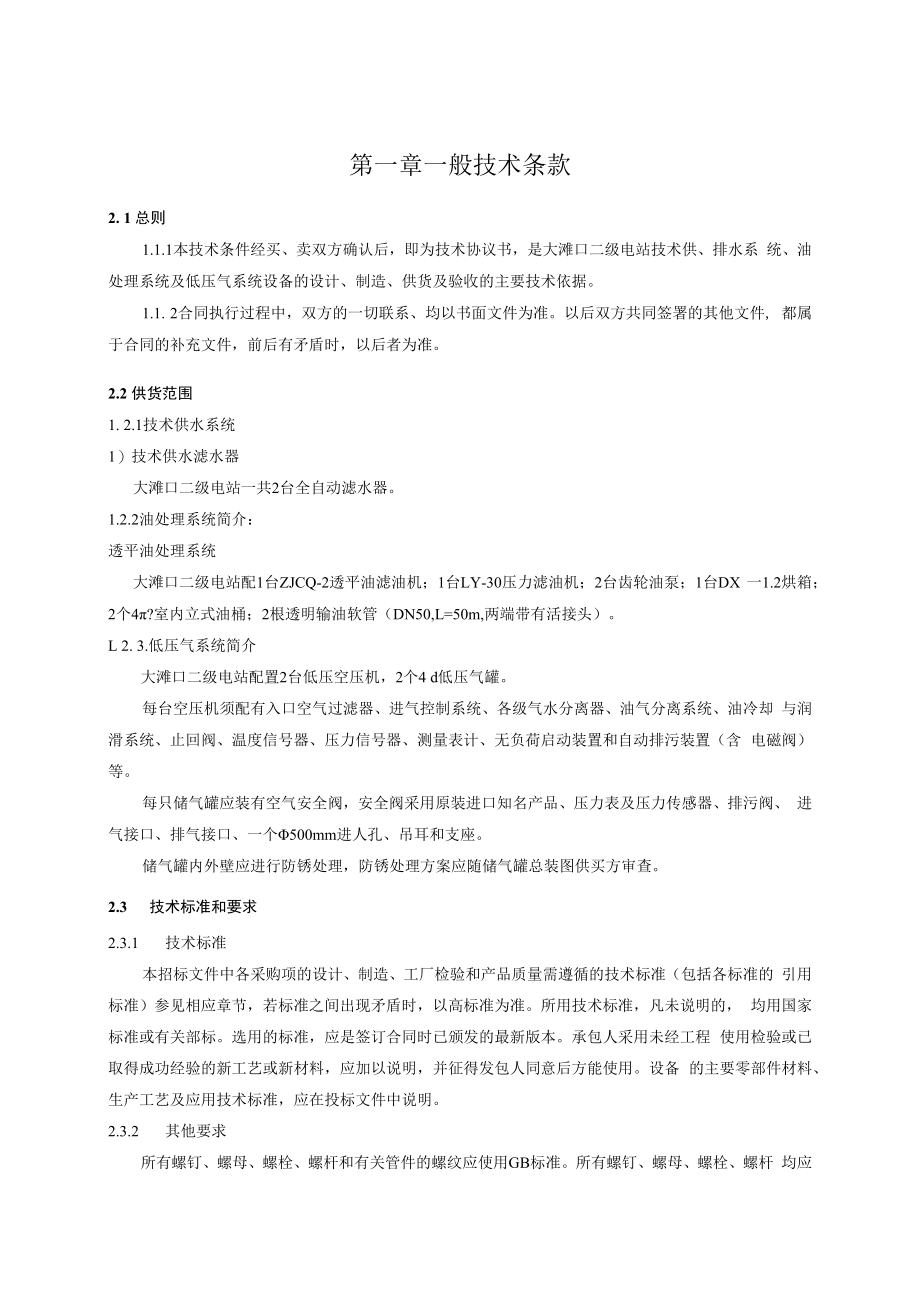

1、二级电站技术供、排水系统、油处理系统、低压气系统设备采购技术文件第一章一般技术条款2. 1 总则1.1.1本技术条件经买、卖双方确认后，即为技术协议书，是大滩口二级电站技术供、排水系 统、油处理系统及低压气系统设备的设计、制造、供货及验收的主要技术依据。1.1. 2合同执行过程中，双方的一切联系、均以书面文件为准。以后双方共同签署的其他文件, 都属于合同的补充文件，前后有矛盾时，以后者为准。2.2 供货范围1. 2.1技术供水系统1）技术供水滤水器大滩口二级电站一共2台全自动滤水器。1.2.2油处理系统简介：透平油处理系统大滩口二级电站配1台ZJCQ-2透平油滤油机；1台LY-30压力滤油机；
2、2台齿轮油泵；1台DX 一1.2烘箱；2个4?室内立式油桶；2根透明输油软管（DN50,L=50m,两端带有活接头）。L 2. 3.低压气系统简介大滩口二级电站配置2台低压空压机，2个4 d低压气罐。每台空压机须配有入口空气过滤器、进气控制系统、各级气水分离器、油气分离系统、油冷却 与润滑系统、止回阀、温度信号器、压力信号器、测量表计、无负荷启动装置和自动排污装置（含 电磁阀）等。每只储气罐应装有空气安全阀，安全阀采用原装进口知名产品、压力表及压力传感器、排污阀、 进气接口、排气接口、一个500mm进人孔、吊耳和支座。储气罐内外壁应进行防锈处理，防锈处理方案应随储气罐总装图供买方审查。2.3

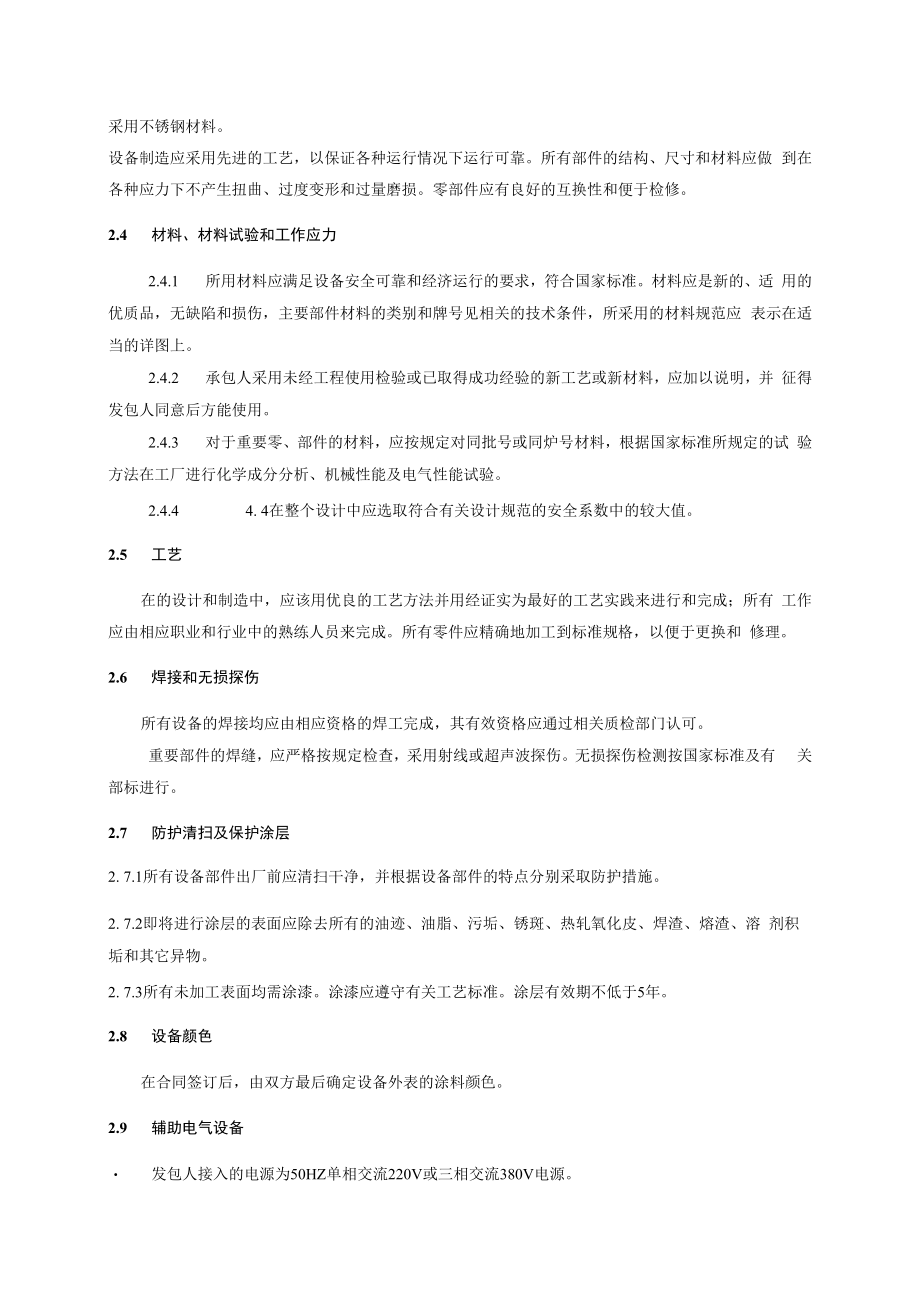

3、技术标准和要求2.3.1 技术标准本招标文件中各采购项的设计、制造、工厂检验和产品质量需遵循的技术标准（包括各标准的 引用标准）参见相应章节，若标准之间出现矛盾时，以高标准为准。所用技术标准，凡未说明的， 均用国家标准或有关部标。选用的标准，应是签订合同时已颁发的最新版本。承包人采用未经工程 使用检验或已取得成功经验的新工艺或新材料，应加以说明，并征得发包人同意后方能使用。设备 的主要零部件材料、生产工艺及应用技术标准，应在投标文件中说明。2.3.2 其他要求所有螺钉、螺母、螺栓、螺杆和有关管件的螺纹应使用GB标准。所有螺钉、螺母、螺栓、螺杆 均应采用不锈钢材料。设备制造应采用先进的工艺，以保
4、证各种运行情况下运行可靠。所有部件的结构、尺寸和材料应做 到在各种应力下不产生扭曲、过度变形和过量磨损。零部件应有良好的互换性和便于检修。2.4 材料、材料试验和工作应力2.4.1 所用材料应满足设备安全可靠和经济运行的要求，符合国家标准。材料应是新的、适 用的优质品，无缺陷和损伤，主要部件材料的类别和牌号见相关的技术条件，所采用的材料规范应 表示在适当的详图上。2.4.2 承包人采用未经工程使用检验或已取得成功经验的新工艺或新材料，应加以说明，并 征得发包人同意后方能使用。2.4.3 对于重要零、部件的材料，应按规定对同批号或同炉号材料，根据国家标准所规定的试 验方法在工厂进行化学成分分析、
5、机械性能及电气性能试验。2.4.4 4. 4在整个设计中应选取符合有关设计规范的安全系数中的较大值。2.5 工艺在的设计和制造中，应该用优良的工艺方法并用经证实为最好的工艺实践来进行和完成；所有 工作应由相应职业和行业中的熟练人员来完成。所有零件应精确地加工到标准规格，以便于更换和 修理。2.6 焊接和无损探伤所有设备的焊接均应由相应资格的焊工完成，其有效资格应通过相关质检部门认可。重要部件的焊缝，应严格按规定检查，采用射线或超声波探伤。无损探伤检测按国家标准及有 关部标进行。2.7 防护清扫及保护涂层2. 7.1所有设备部件出厂前应清扫干净，并根据设备部件的特点分别采取防护措施。2. 7.2
6、即将进行涂层的表面应除去所有的油迹、油脂、污垢、锈斑、热轧氧化皮、焊渣、熔渣、溶 剂积垢和其它异物。2. 7.3所有未加工表面均需涂漆。涂漆应遵守有关工艺标准。涂层有效期不低于5年。2.8 设备颜色在合同签订后，由双方最后确定设备外表的涂料颜色。2.9 辅助电气设备发包人接入的电源为50HZ单相交流220V或三相交流380V电源。 电动机应符合GB755及ZBK26008标准要求。 所有传感器应能精确测量规定的物质量。 所有按钮、传感器、行程开关等应为重载防油结构，并有刻制带有触点组合方式的符号牌，其接点容量应满足有关电气标准要求。2.10备品备件2. 10. 1随机备品备件，承包人应提供满足
7、运行5年需要的备品备件。在质量保证期因设备缺陷 损坏的，由承包人另外免费提供，不在随机备品备件之列。2. 10.2承包人提供的备品备件，材料和质量应与原设备相同。2.10.3备品备件包装箱上应有明显的标记，注明“备品备件”。2.11 吊装附件在所有设备和现场组装的部件上，均应设供吊装用的吊耳及吊环等。2.12 铭牌各项设备应按规定设置不锈钢铭牌，固定在设备的明显位置。2.13 包装与标志2. 13. 1设备的包装运输应符合有关规定，并由承包人负责。2. 13. 2对设备加工面应采取适用的防锈措施和用木材或其他软材料加以防护。对电气绝缘部件应采 用防潮和防尘包装。对仪器仪表、精密部件及设备应密封
8、包装，并有妥善的防震措施。对于刚度较 小的部件，采用加（焊）支撑以防变形。对零散件及运输易损件，用集装箱运输。2. 13.3包装箱外部标志及起吊位置应符合68/口338机电产品包装通用技术条件的规定。包装箱 外壁应标明：收发货单位名称、地址、产品净重、装箱重、重心线及吊索位置，箱子外形尺寸，共 XX箱第XX箱，轻放或不得倒置等字样或标志。2. 13. 4包装箱中应有装箱单、明细表、产品出厂证明书、合格证，随机技术文件及图纸。这些文件、 图纸及资料均放入装在包装箱内上层并经固定的密封盒内。2.14 承包人的现场服务2. 14. 1承包人应派遣有能力、有实践经验的技术人员及时到现场指导安装及安装质
9、量监督和试运 行，并参加现场设备开箱交接验收、设备试验、试运行、设备初步验收和设备最终验收。承包人工 作人员在现场的费用自理，但发包人应为其提供食宿和工作的方便条件。3. 14.2设备安装由发包人发包给电站机电安装单位完成，承包人负责设备安装及试验的指导和质量 监督。现场工作人员发现安装质量不符合要求时，承包人应立即书面通知监理人。4. 14. 3设备验收试验及试运行由监理人主持，具体工作由机电安装单位负责进行，监理人负责验收。5. 14.4各项设备的现场试验按相应的标准和规范规定进行，设备的各项主要安装及试验质量满足合 同文件及规程规范的规定后，由安装单位及承包人驻工地代表、监理人认可签字生
10、效后，签发初步 验收证书。安装试验记录送驻工地代表、发包人及监理人各2份。2.15 工厂试验及检验所有的设备在出厂前均应进行试验，试验内容按相关规程规范进行，测定记录及试验报告送 发包人及监理人各2份，试验不合格不得出厂。2.16 承包人提供的图纸和资料2.16. 1在合同生效后14天内，卖方提供以下图纸和技术文件6套（其中2套直接寄设计单位, 4套寄给买方），供买方确认。2.16. 1. 1技术供水系统1）各滤水器的型号、公称压力、压力损失、过滤精度、设计流量、进出管径、排污管径、减速 机功率、总功率等主要技术参数。2）各设备的（包括配套电机）外形尺寸图、基础图。3）各设备总装图（包括设备总
11、装配重量）。4）电气控制原理图、接线图。5）安装使用说明书。2.16. 1. 2油处理系统1）各透平油过滤机的型号、过滤能力、工作真空度、进出口管径、加热功率、总功率、工作电 源以及过滤后能达到的指标参数，其中包括残余水分、过滤精度等主要技术参数。2）各压力滤油器的型号、滤油能力、工作压力、过滤面积、进出口管径、总功率、工作电源以 及过滤后能达到的指标参数，其中包括公称过滤精度等主要技术参数。3）各齿轮油泵的型号、进出口管径、流量、压力、吸油高度、电动机型号、功率等主要技术参 数。4）各设备的（包括配套电机）外形尺寸图。5）各设备总装图（包括设备总装配重量）。6）安装使用说明书2. 16. L
12、 3低压气系统1）各空压机的型号、型式、排气量、排气压力、额定功率、效率、转速、排气温度、冷却方式、 传动方式、噪音、排气接口尺寸等主要技术参数。2）各空压机（包括配套电机）、气罐的外形尺寸图及安装图。3）各型空压机的电气控制流程图与原理接线图（如有现地仪表盘或端子箱，则应提供接线盘面 端子图）。4）配套电机的型号、转速、额定功率、额定电压、额定电流、效率、起动电流倍数、起动方式 等主要技术参数。5)设备总装图(包括设备总装配重量)。6)安装使用说明书2.16.2设备出厂前，卖方应提前备齐以下资料，在设备发运前寄送6套给买方。1) .产品出厂合格证。2) .外购配套设备和零部件的清单及出厂合格
13、证书。3) .焊缝质量检测记录和无损探伤报告。4) .主要材料的材质证明或试验报告。5) .重大缺陷处理、返修记录及有关会议纪要。6) .铸、锻件探伤检测记录和报告。7) .制造过程组装状态及试运转检测记录、出厂试验及监控设备的模拟试验报告。8) .设计修改通知单或纪要。9) .产品装箱清单、设备运输和仓储的注意事项及要求。2. 16. 3上述2. 16. 1和2. 16. 2中各条资料中均必须有1份是原件。2.16.4 卖方须提供10套安装检修用图纸(包括安装图、结构图、易损附件图，电气设备应包括电 气原理图和接线图等)，安装使用说明书，运行维护手册等，随设备交付。2.16.5 图纸、资料、
14、说明等应使用中文，计量单位采用我国及国际通用标准。上述资料应统一按A4纸张规格(或折叠成A4纸规格)提供，并应按国家档案管理有关规定， 设备所有存档技术资料用碳素笔书写，凡是复写纸复写的技术资料均不能作为存档资料。2. 17承包人责任2. 17. 1承包人应提供合同设备的设计、制造、工厂试验、包装、发运、运输、交货、现场开箱检查、 指导安装与安装质量监督，以及参加现场试验、试运行、交接验收及培训等服务。2.17.2承包人须保证提供的产品为优质产品，并应提供下列设备质量证明书：(1)产品合格证；(2)制造、检验记录；(3)材料合格证。2.17. 3承包人所供设备在保修期内、在符合合同规定的安装运
15、行条件下(合同技术条款未规定的则 按承包人的产品使用说明书)如发生产品质量问题，承包人应无偿修理或更换，并视情节对发包人的 损失进行赔偿；由于使用不当造成的故障不属此范围。2.17.4承包人在供货过程中，遇设计、制造等环节有更好的方案、工艺、技术等应主动向发包人 推荐，经发包人书面同意后可进行修改、变更。2.17.5现场服务：装置在安装、调试和试运行期间，制造厂应派人到现场完成指导安装、调试和 试运行工作，确保不影响电站按时发电。2. 17.6交货地点：安寨坪水电站工地现场仓库。2.18 技术服务根据买方要求，在设备安装过程中，卖方应派经验丰富的技术人员到场指导安装，并解决安装 和运行中出现的问题。卖方派往现场人员的费用自理。2.19 质量保证及售后服务2. 19. 1质量保证2.19. 1.1设备自安装验收通过，投入使用之日12个月内为质量保证期。在质量保证期内，如所供 设备非操作不当，是因设计、制造、材料、零部件等原因造成设备无法运行，卖方应负责免费处理, 质量保证期从修复后正常运行时间开始重新计算。在规定的运行工况下，所供空压机及其附属设备的可靠性达到如下指标：1）整机寿命大于20年，大修周期大于5年，2年内不需进行维修；2）金属轴承运行寿命不小于IOOooO小时（15年）；
