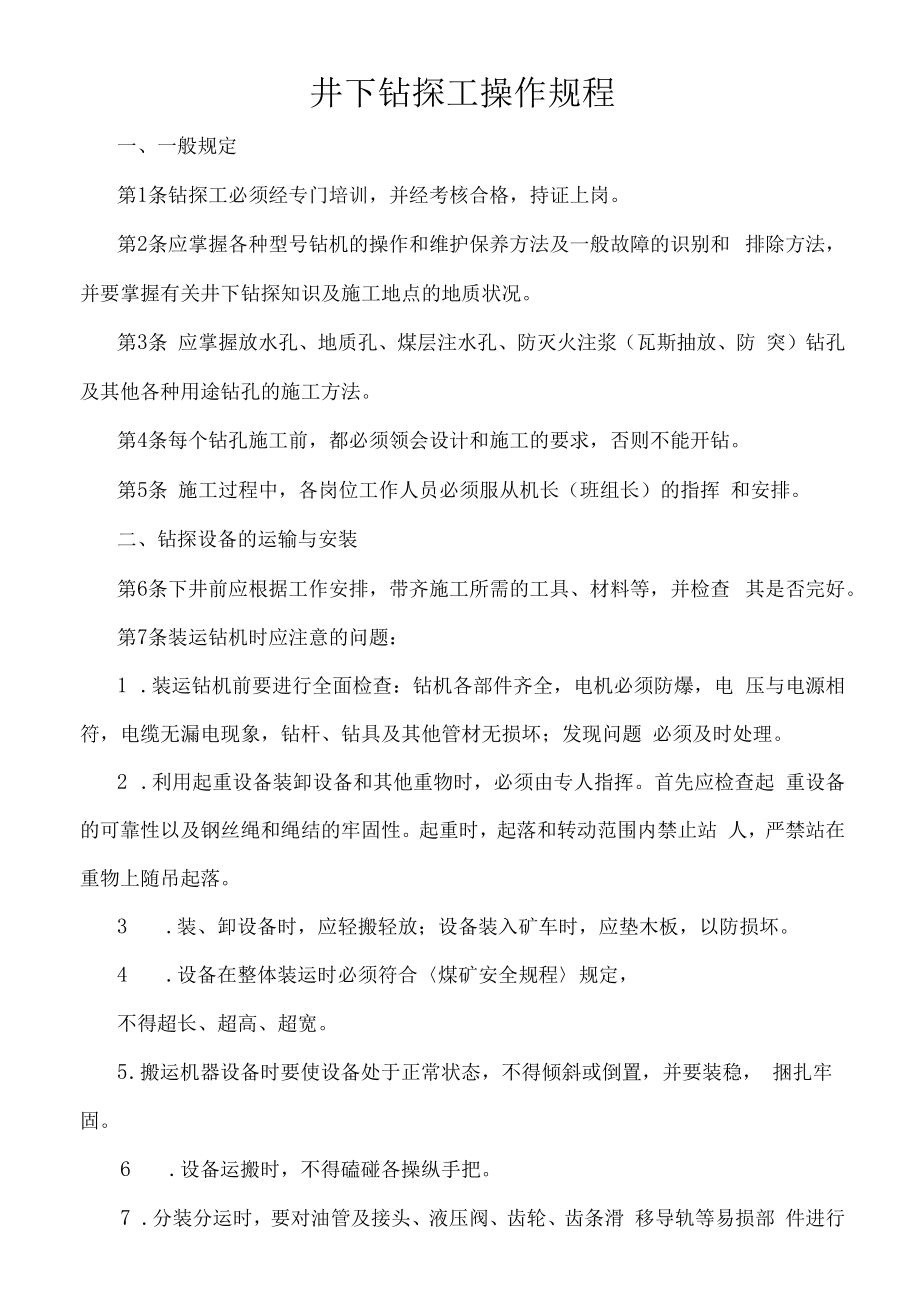

井下钻探工操作规程.docx_第1页
第1页 / 共10页

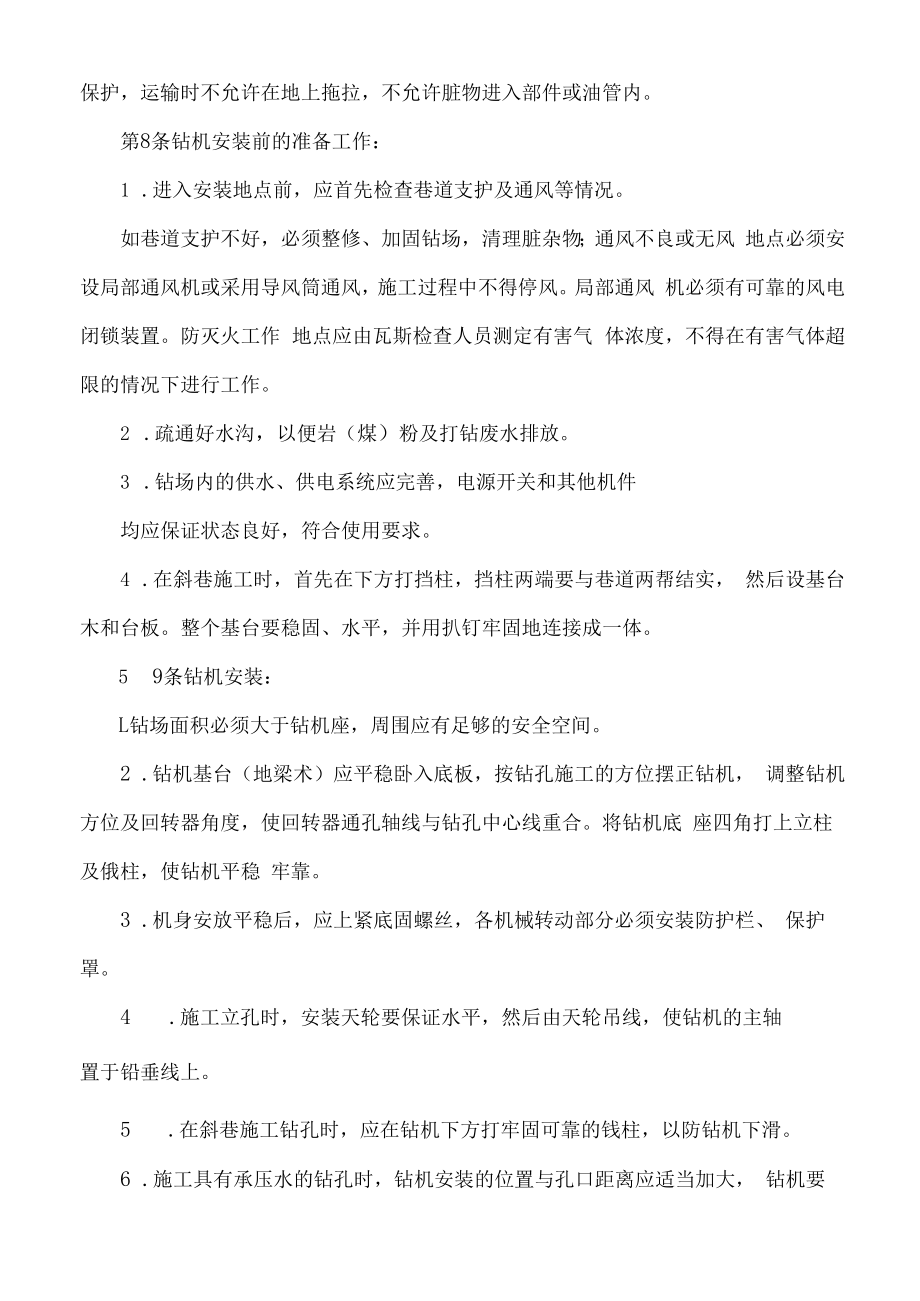

井下钻探工操作规程.docx_第2页
第2页 / 共10页

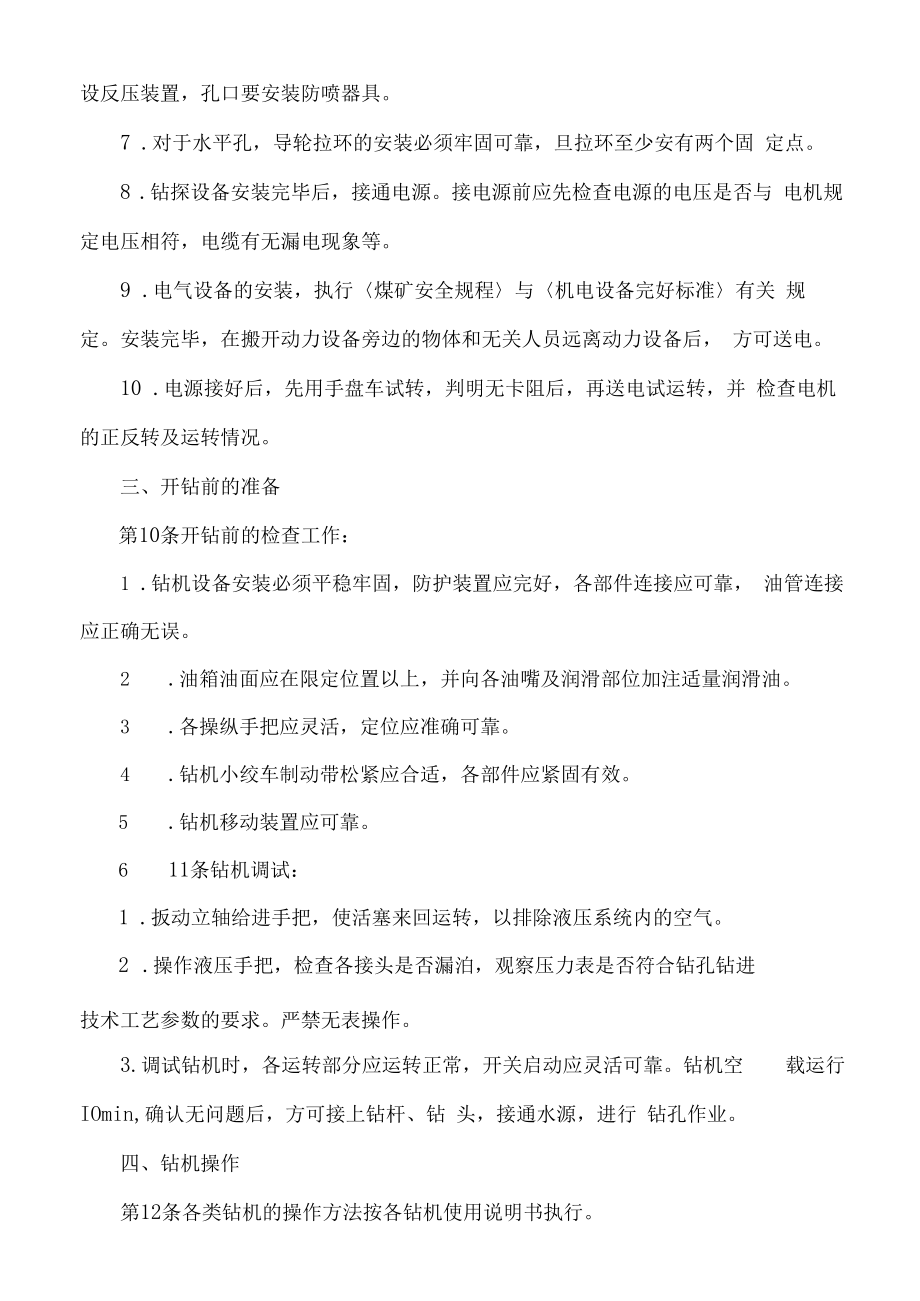

井下钻探工操作规程.docx_第3页
第3页 / 共10页
井下钻探工操作规程.docx_第4页
第4页 / 共10页
井下钻探工操作规程.docx_第5页
第5页 / 共10页
井下钻探工操作规程.docx_第6页
第6页 / 共10页
井下钻探工操作规程.docx_第7页
第7页 / 共10页
井下钻探工操作规程.docx_第8页
第8页 / 共10页
井下钻探工操作规程.docx_第9页
第9页 / 共10页
井下钻探工操作规程.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《井下钻探工操作规程.docx》由会员分享,可在线阅读,更多相关《井下钻探工操作规程.docx(10页珍藏版)》请在第壹文秘上搜索。

1、井下钻探工操作规程一、一般规定第1条钻探工必须经专门培训,并经考核合格,持证上岗。第2条应掌握各种型号钻机的操作和维护保养方法及一般故障的识别和 排除方法,并要掌握有关井下钻探知识及施工地点的地质状况。第3条 应掌握放水孔、地质孔、煤层注水孔、防灭火注浆(瓦斯抽放、防 突)钻孔及其他各种用途钻孔的施工方法。第4条每个钻孔施工前,都必须领会设计和施工的要求,否则不能开钻。第5条 施工过程中,各岗位工作人员必须服从机长(班组长)的指挥 和安排。二、钻探设备的运输与安装第6条下井前应根据工作安排,带齐施工所需的工具、材料等,并检查 其是否完好。第7条装运钻机时应注意的问题:1 .装运钻机前要进行全面

2、检查:钻机各部件齐全,电机必须防爆,电 压与电源相符,电缆无漏电现象,钻杆、钻具及其他管材无损坏;发现问题 必须及时处理。2 .利用起重设备装卸设备和其他重物时,必须由专人指挥。首先应检查起 重设备的可靠性以及钢丝绳和绳结的牢固性。起重时,起落和转动范围内禁止站 人,严禁站在重物上随吊起落。3 .装、卸设备时,应轻搬轻放;设备装入矿车时,应垫木板,以防损坏。4 .设备在整体装运时必须符合煤矿安全规程规定,不得超长、超高、超宽。5 .搬运机器设备时要使设备处于正常状态,不得倾斜或倒置,并要装稳, 捆扎牢固。6 .设备运搬时,不得磕碰各操纵手把。7 .分装分运时,要对油管及接头、液压阀、齿轮、齿条

3、滑 移导轨等易损部 件进行保护,运输时不允许在地上拖拉,不允许脏物进入部件或油管内。第8条钻机安装前的准备工作:1 .进入安装地点前,应首先检查巷道支护及通风等情况。如巷道支护不好,必须整修、加固钻场,清理脏杂物;通风不良或无风 地点必须安设局部通风机或采用导风筒通风,施工过程中不得停风。局部通风 机必须有可靠的风电闭锁装置。防灭火工作 地点应由瓦斯检查人员测定有害气 体浓度,不得在有害气体超限的情况下进行工作。2 .疏通好水沟,以便岩(煤)粉及打钻废水排放。3 .钻场内的供水、供电系统应完善,电源开关和其他机件均应保证状态良好,符合使用要求。4 .在斜巷施工时,首先在下方打挡柱,挡柱两端要与

4、巷道两帮结实, 然后设基台木和台板。整个基台要稳固、水平,并用扒钉牢固地连接成一体。5 9条钻机安装:L钻场面积必须大于钻机座,周围应有足够的安全空间。2 .钻机基台(地梁术)应平稳卧入底板,按钻孔施工的方位摆正钻机, 调整钻机方位及回转器角度,使回转器通孔轴线与钻孔中心线重合。将钻机底 座四角打上立柱及俄柱,使钻机平稳 牢靠。3 .机身安放平稳后,应上紧底固螺丝,各机械转动部分必须安装防护栏、 保护罩。4 .施工立孔时,安装天轮要保证水平,然后由天轮吊线,使钻机的主轴置于铅垂线上。5 .在斜巷施工钻孔时,应在钻机下方打牢固可靠的钱柱,以防钻机下滑。6 .施工具有承压水的钻孔时,钻机安装的位置

5、与孔口距离应适当加大, 钻机要设反压装置,孔口要安装防喷器具。7 .对于水平孔,导轮拉环的安装必须牢固可靠,旦拉环至少安有两个固 定点。8 .钻探设备安装完毕后,接通电源。接电源前应先检查电源的电压是否与 电机规定电压相符,电缆有无漏电现象等。9 .电气设备的安装,执行煤矿安全规程与机电设备完好标准有关 规定。安装完毕,在搬开动力设备旁边的物体和无关人员远离动力设备后, 方可送电。10 .电源接好后,先用手盘车试转,判明无卡阻后,再送电试运转,并 检查电机的正反转及运转情况。三、开钻前的准备第10条开钻前的检查工作:1 .钻机设备安装必须平稳牢固,防护装置应完好,各部件连接应可靠, 油管连接应

6、正确无误。2 .油箱油面应在限定位置以上,并向各油嘴及润滑部位加注适量润滑油。3 .各操纵手把应灵活,定位应准确可靠。4 .钻机小绞车制动带松紧应合适,各部件应紧固有效。5 .钻机移动装置应可靠。6 11条钻机调试:1 .扳动立轴给进手把,使活塞来回运转,以排除液压系统内的空气。2 .操作液压手把,检查各接头是否漏泊,观察压力表是否符合钻孔钻进技术工艺参数的要求。严禁无表操作。3.调试钻机时,各运转部分应运转正常,开关启动应灵活可靠。钻机空 载运行IOmin,确认无问题后,方可接上钻杆、钻 头,接通水源,进行 钻孔作业。四、钻机操作第12条各类钻机的操作方法按各钻机使用说明书执行。LTXU系列

7、液压钻机的操作方法:(1)松开回转器连接盘与变速箱体连接的螺母,回转器绕变速箱输出轴回 转,实现不同钻孔倾角的调整。(2)升降钻具时可打开回转器,直接进行升降钻具。(3)操纵绞车联动手把,使手把处于联动或断开位置,可使 绞车运行 或停止运行。(4)操纵变速手把,可使主轴变换转动速度。(5)操纵调压阀,使手轮顺时针旋转或逆时针旋转,便可根钻孔工艺参 数的要求实现钻压的增大或减小。(6)操纵液压卡盘控制阀手把,使其处于卡紧或松开位置,液压卡盘实现 卡紧或松开,以达到卡紧或松开钻杆,进行钻孔作业。(7)操纵给进控制手把,使其处在后退、停止、给进、浮动不同位置,推 进缸便可实现前进、停止、后退和浮动状

8、态,实现钻孔的不同工序作业。(8)操纵调速阀手轮,使其顺时针旋转或逆时针旋转,推进缸运行速度改 变。(9)联动绞车手把后,操纵绞车手把即可使绞车运行,实现升降钻具作业。2. MK系列全液压钻机的操作方法如下:(1)油马达回转操作手把向前推,回转器正转;手把向后拉,回转器反转;中间位停止。(2)卡盘、夹持器的操作手把向前推,夹持器松开(卡盘卡紧);手把向 后拉,卡盘松开(夹持器卡紧);手把在中间位置时.,卡盘、夹持器均卡紧。(3)给进、起拔操作手把向前推,回转器前进,即给进;手把向后拉, 回转器后退,即拔起;手把在中间位置时,回转器浮动,此时可装卸钻杆。(4)操纵截止阀手把可接通或关闭夹持器的油

9、路。手把处于水平位置时油路 接通,手把处于垂直位置时油路关闭,夹持器处于松开位置。(5)操纵增压调节手轮可调节系统的辅加压力。顺时针旋转手轮时,系统压 力提高。(6)操纵给进压力调节手轮可改变给进压力。顺时针方向旋转时,给进压力 增加,反时针方向旋转时,给进压力减小。五、钻孔作业第13条钻孔应严格按照测量人员标定的孔位及钻孔施工要素(方位、倾 角、机高、孔深)进行施工,不经设计人员同意不得擅自改动。第14条装卸钻杆:1 .检查钻杆,凡堵塞、弯曲、螺纹磨损的钻杆不得使用。2 .连接钻杆时要对准螺纹,以免损坏螺纹和漏水。3 .装卸钻头时,应防止管钳夹伤硬质合金片、夹扁钻头和岩芯管。4 .安装钻杆时

10、,必须在安完第一根扣后,再加接第二根。第15条钻机运行时,钻孔施工人员要坚守工作岗位,并 遵守下列规 定:1 .扳动变速手把或绞车联动手把时,必须将钻机停止运转,待钻机变速箱 齿轮停止运转后再操作,操作时应将手把置于定位孔中,正常情况下不得随 意改变钻机主轴转速。2 .钻进过程中,手不得离开给进手把,注意力要集中,动作要准确、及 时、迅速。3 .升降钻具时,提升抱闸和制动抱闸不准同时闸紧。4 .钻机小绞车不得超负荷工作。5 .用旋转调压手轮提高钻压时,若调压阀发出噪音,应稍降低压力, 再缓缓提高压力;若仍未消除噪音,应停车检查。6 .钻机运转中,要注意观察轴承部位、液压油、电机、变速箱等有无超

11、温 现象,有无出现震动声音异常,若有,应立即停机检查,待故障排除后方 可继续工作。7 .钻进倾角超过25。时,不准在钻具正下方操作,以防钻具 滑落伤 人。8.机器运转时,禁止用手、脚或其他物件直接制动运转部分,禁止将工具 或其他物品放在钻机、机电设备防护罩上。第16条钻头送入孔内开始钻进时,压力不宜太大,要轻压慢钻,以免 崩刃或打坏变速齿轮,待钻头下到孔底,且工作平 稳后,压力再逐渐增大。 下钻前必须严格检查钻头镶焊质量,不合格钻头严禁下入孔内。第17条孔内残留岩芯超过O. 3m或有脱落岩芯时,禁止下入新钻头。不允 许用新钻头扫孔,旧钻头钻进,以防止缩径。第18条采用清水钻进时,开钻前必须先供

12、水,水返回后方可给压钻进, 并要保证有足够的流量,不准钻干孔。孔内岩(煤)粉多时,应加大水量, 延长冲孔时间,以防埋钻。第19条钻进过程中要准确测量钻具,计算孔深。第20条在钻进中,因故停钻时,应及时设法将钻具提出孔口或提至安 全孔段;若停钻时间较短,也应将钻具提至安全孔段,并不得停水。第21条升降钻具时要精力集中,不准离开小绞车或做其他工作。不准双手 离开升降手把,不准扶摸、脚蹬钢丝绳,施工人员要互相配合,待提引器与 钻具接好后方可提升。操作小绞车升降钻具过程中,要稳和准,不得猛刹、 猛放,不得超负荷作 业,以防跑钻,其他人员必须站在钻具起落范围以外。第22条钻具提出孔口后应立即盖好孔口,不

13、准用手探摸 或用眼观看岩芯 管内岩芯。提钻前,必须用清水冲孔,排净煤(岩)粉。第23条提出岩芯必须清洗干净,按顺序摆放整齐。第24条钻杆提出后要用棉丝缠住两端,以防钻杆堵塞或螺纹损坏。对于抽 放瓦斯钻孔,钻杆提出后要用木塞堵住钻孔,以防瓦斯溢出。第25条钻进过程中的注意事项:1 .发现煤岩松动、片帮、来压、见水或孔内水量、水压突然加大或减小以及 顶钻时,必须立即停止钻进,但不得拔出钻杆,要立即派人监视水情,并 迅速向有关部门汇报。2 .钻孔透采空区发现有害气体喷出时,要停钻加强通风,并及时封孔, 同时向矿调度室汇报。3 .瓦斯抽放钻孔如出现瓦斯涌出量急剧增大、顶钻杆等现象时,要及时采 取措施。

14、4 .煤层注水钻孔钻入顶极或底板岩石中时,要停钻,该孔报废,并将废 孔封死,不得注水。5 .如钻孔透巷道,应根据所透巷道中的具体情况安排透孔安全注意事项, 采取防范措施。六、钻孔防斜操作第26条在打垂直孔时,为确保钻孔打直,必须首先下好孔口护管,其长度为Im左右,孔口管中心必须与钻孔主轴中心 线一致, 孔口管上下两端必须用砂浆固结封闭,严禁用乱石充 填。第27条在倾斜或急倾斜地层中钻进,应以环状平底钻头为主,以粗径加重钻具为导向管。粗径钻具长度应不大于20m,且与钻孔的环状间隙应小于5mm o第28条在钻进中遇有老窑、溶洞、纵向节理发育的岩层时,应加长粗径钻 具。第29条钻软硬岩石互层时,要减

15、小孔底压力,待钻头全部进入下层岩石 时,再给正常压力钻进。七、岩(煤)芯采取第30条为保证岩(煤)芯采取率,应遵守下列规定:1 .每次进尺不得超过岩芯管有效长度。2 .不准使用弯曲的粗径钻具,以减少对岩芯震动、破碎、堵塞及磨损。3 .采取岩芯时,应根据岩性、岩芯长度确定卡料的规格和数量,并充分冲 孔,保证卡取牢固;提升钻具应稳。4 31条为了保证煤层质量,防止打丢、打薄应遵循以下规定:1 .在见煤通知书预告的孔段内,施工人员应认真操作,并做到准确判层。2 .在煤层顶板中钻进,必须严格执行见软就提钻,不准试试看的 制度。3 .采取煤层顶板样时,禁止用金属卡料卡取岩芯。4 .煤层顶板松软、破碎时,可采用双管钻进。5 .取煤管以双管单动和三管单动为好,下入孔内前要认真检查,内管应 转动灵活,水路畅通,钻头高差合适,内外管间隙配合适当。6 .在煤层中钻进,应适当控制第一个回次进尺的长度,以便及时调整钻 进参数,确保煤芯质量。八、封孔、第32条封孔必须清除孔内煤、岩粉,封孔一般采用砂浆封孔或封孔器直接 封孔。第33条砂浆封孔时应注意的问题:1 .砂浆封孔需下套管,套管可采用钢管或外端用钢管里端用塑料管,煤 层注水的套管也可采用钢丝编制的高压胶管。2 .封孔部分需扩孔,孔径一般不
