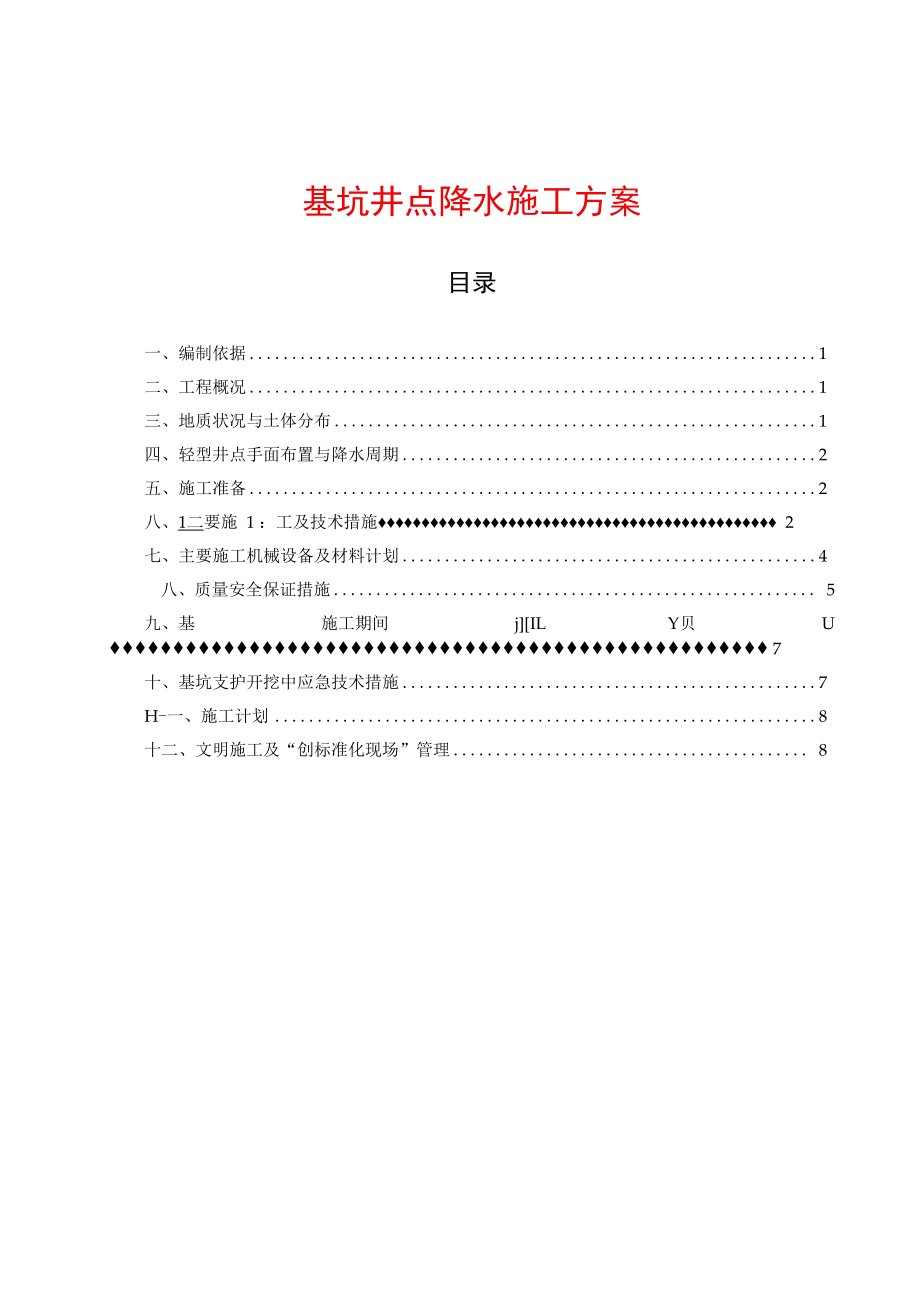

1、基坑井点降水施工方案目录一、编制依据1二、工程概况1三、地质状况与土体分布1四、轻型井点手面布置与降水周期2五、施工准备2八、1二要施 1 ：工及技术措施 2七、主要施工机械设备及材料计划4八、质量安全保证措施 5九、基 施工期间 jIL Y贝 U 7十、基坑支护开挖中应急技术措施7H-一、施工计划8十二、文明施工及“创标准化现场”管理 8一、编制依据1.1 18# 20#楼及地下车库结构施工图。1.2 工程地质勘察报告。1.3 国家和上海市关于建设工程、施工技术法规和安全技术标准。1.4 本公司IS09002质量认证体系文件质量手册。二、工程概况该工程位于南汇区康桥镇沿南村,平整后场地地形相
2、对平坦,一般地面标高为3.53.8m 之间，18#楼地下车库，20#楼自北往南依次排列，其中建（构）筑物平面西首有暗浜横贯。 静止地下水位位于0.51.5m之间。18#.20#楼为承载桩基础。地下车库为抗拔桩基础，三 个单体的地下结构拟采取同步基坑开挖和施工。基坑平面呈凸字形，基坑开挖深度约 3.53.8m0基坑施工拟采用1： 0.75放坡结合轻型井点降水，同时位于暗浜处和临近19#楼位置 需增减放坡比例并辅以细石碎挂网护坡。三、地质状况与土体分布据地堪报告表明基坑开挖范围内自上而下各土层分布情况与地质壮况如下：层填土层：层厚约0.8m1.0m.1层褐黄色粉质粘土，属中压缩性土，天然含水量28
3、.8%,孔隙比0.82,渗透系数 2.OOE一6cms,埋深 0.81.5m。2层，灰黄色粉质粘土，天然含水量35.4%,孔隙比LO0,渗透系数3.5OE6cms, 埋深 1.53.0mo1层，灰色淤泥质粉质捏粘土，属高压缩性，天然含水量39.9%,孔隙比1.12,渗 透系数5.0OE6cms,埋深3.04.0m。基坑坑底位于本土层。2层，灰色砂质粘土，中等压缩性土层，含水量28.8%,孔隙比0.81,渗透系数2.0OE-4cms,埋深4.0-7.0m,渗透性好，井点滤水管埋设于该土层较为合理。3层，灰色淤泥质粉质粘土，属高压缩性土，含水量42.4%,孔隙比1.19,渗透系 数3.0OE6cm

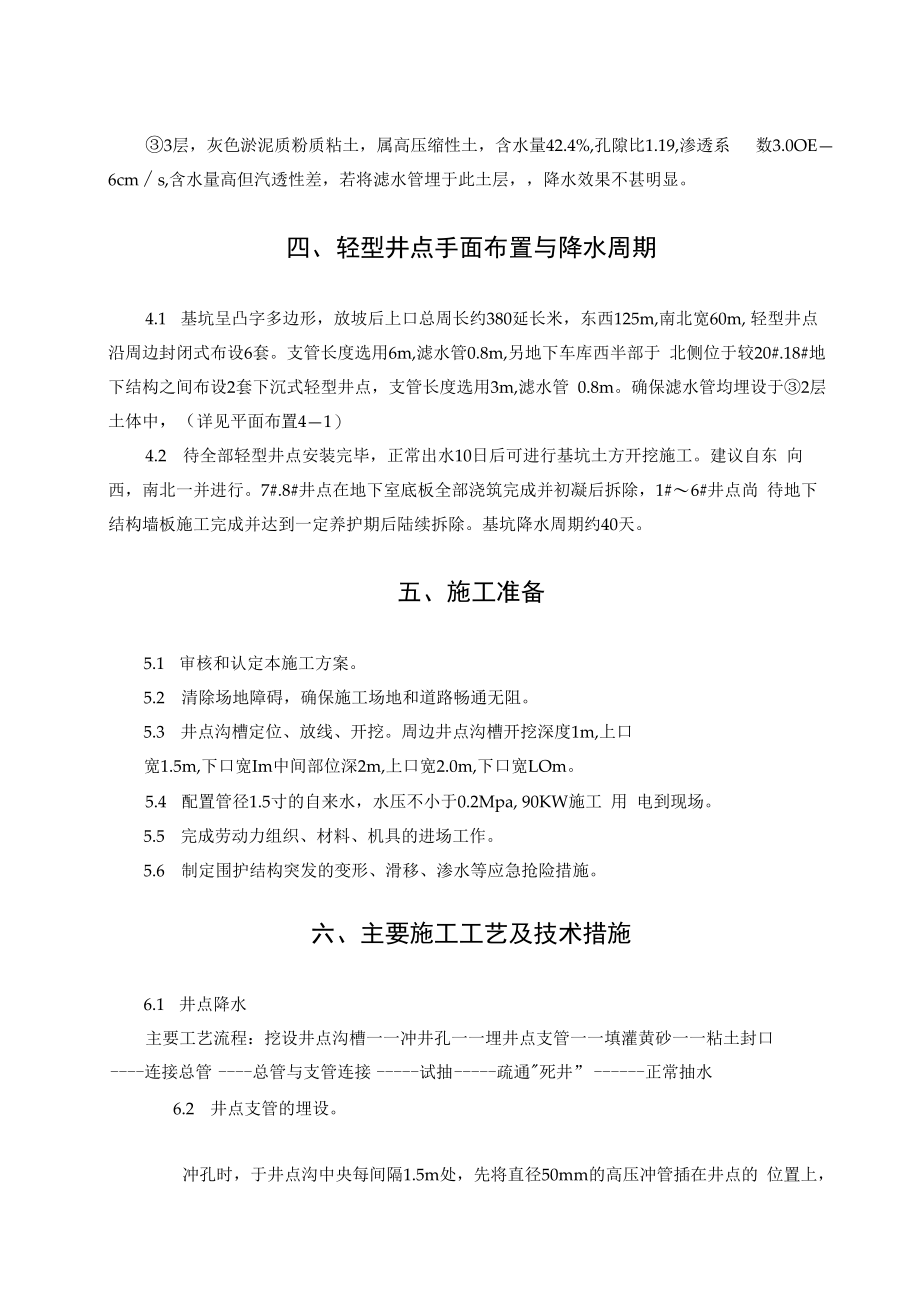

4、s,含水量高但汽透性差，若将滤水管埋于此土层，降水效果不甚明显。四、轻型井点手面布置与降水周期4.1 基坑呈凸字多边形，放坡后上口总周长约380延长米，东西125m,南北宽60m, 轻型井点沿周边封闭式布设6套。支管长度选用6m,滤水管0.8m,另地下车库西半部于 北侧位于较20#.18#地下结构之间布设2套下沉式轻型井点，支管长度选用3m,滤水管 0.8m。确保滤水管均埋设于2层土体中，（详见平面布置41）4.2 待全部轻型井点安装完毕，正常出水10日后可进行基坑土方开挖施工。建议自东 向西，南北一并进行。7#.8#井点在地下室底板全部浇筑完成并初凝后拆除，1#6#井点尚 待地下结构墙板施工
5、完成并达到一定养护期后陆续拆除。基坑降水周期约40天。五、施工准备5.1 审核和认定本施工方案。5.2 清除场地障碍，确保施工场地和道路畅通无阻。5.3 井点沟槽定位、放线、开挖。周边井点沟槽开挖深度1m,上口宽1.5m,下口宽Im中间部位深2m,上口宽2.0m,下口宽LOm。5.4 配置管径1.5寸的自来水，水压不小于0.2Mpa, 90KW施工 用 电到现场。5.5 完成劳动力组织、材料、机具的进场工作。5.6 制定围护结构突发的变形、滑移、渗水等应急抢险措施。六、主要施工工艺及技术措施6.1 井点降水主要工艺流程：挖设井点沟槽一一冲井孔一一埋井点支管一一填灌黄砂一一粘土封口 连接总管总管
6、与支管连接试抽疏通死井”正常抽水6.2 井点支管的埋设。冲孔时，于井点沟中央每间隔1.5m处，先将直径50mm的高压冲管插在井点的 位置上，然后开动高压水泵（一般压力为0.6-1.2MPa）将土冲松。冲孔时冲管应垂直插 入土中，并作上下左右摆动，以加剧土体松动,边冲边沉。冲孔直径一般为25Omm300mm, 以保证井管四周有一定厚度的填砂层。冲孔深度宜比滤管底深0.5m左右，以防冲管拔出 时，部分土粒沉于孔底而触及滤管底部。井孔冲成后，拔出冲管，对准孔中插入井点支管，支管高出土体200至300mm,并 在井点管与孔壁之间迅速填灌砂滤层，以防孔壁塌土。并填至土体以下LOm处，以确保 水流畅通。井
7、点填砂后，需在上部用粘土封口，以防漏气。6.3 每根井管沉设后应检验其渗水性，在填精砂滤料时，管口应有泥浆水冒出，待管 口注水后管内水位又会自然下落。6.4 每根支管打设完毕后，应用木塞或塑料布塞住或包裹管口，防止异物入内。6.5 砂滤层填灌质量是保证轻型井点降水效果的关键。本工程井点用砂，选用均匀的 粗砂，含泥量不得起过3%。6.6 结合本工程地质情况，为保证出水质量，滤管的粗细滤网分别选用60和100目两 层，以保证以后的出水符合细水长流，出水澄清的要求。6.7 井点总管的布设，沿井点沟排放总管，将总管之间法兰逐一连接，然后再用连接 软管支管将与总管连接可靠，并采用8#铅丝绑扎牢固，防止漏
8、气。6.8 冲孔作业时，应使排水沟通畅，将施工费水汇集到集水井中，待沉淀后循环利用 或采用强排水的方法排出，防止满溢影响工地环境文明。6.9 井点系统全部安装完毕后，需进行试抽试灌，以检查有无漏气现象。发现漏气、 漏水现象应补救处理。发现“死井”应用高压水冲洗疏通。在疏通不成的情况应及时拔出 重打其它管。6.10 井点泵机搭设简易临时机房，防止运转设备意外损坏或雨天受潮漏电，也便于值 班人员清洁保养维修机器。6.11 开机抽水后一般不希望停抽。时抽时止，滤网易堵塞，出水不畅，也易抽出土颗 粒，使水混蚀，并引起附近建筑物，道路由于颗粒流失而沉降开裂。所以井点运行后要求 边疆工作，应准备双电源，并
9、备足电机等机料物质。井点开始出水应先大后小，先混后清， 正常的排水是细水长流、出水澄清。6.12 开机后，配置2名值班人员，经常检查水泵的真空度是否处于400500水银标 高的正常范围内，做好维护工作，确保井点系统的正常运转。同时，对流量，真空度进行 统计，并作好记录。七、主要施工机械设备及材料计划射流真空泵井点设备9套井点总管500m井点支管6m250根井点支管3m80根滤水管(0.86m)350根精粗砂400t八、质量安全保证措施8.1质量保证措施公司总经理公寸总工理 经 目 项项目副经理项目工程师施工质量管理体系网络图认真进行图纸学习和层层技术交底工作，按设计图纸要求精心施工。接受甲方
10、监埋的监督、检查。加强职工的质量意识教育，建立建全质量管理网络，认真执行专检、自检、互 检、工序交接等制度，确保每道工序的施工质量。井点系统安装过程中，控制冲孔深度，黄砂的粒径、滤网的粗细目数及系统的 密封度，确保井点系统的完好和正常运转。8.2安全生产保证及预防措施安全生产管理体系将安全工作作为考核项目经理部的主要指标之一。项目经理部要牢固树立“安 全第一”的思想，贯彻“预防为主”的严格安全管理，督促全体员工坚决遵守安全管理的 规章制度，施工安全制度。施工人员必须遵守操作规程，严禁违章作业，玩忽职守。做好安全和安全检查, 委派工地安全员专职安全检查检查工作。施工人员进入现场必须戴好安全帽，作
11、业期间必需坚守岗位，各守其责，思想 集中。发现事故隐患，应立即采取措施并及时报告上级领导。机械设备，用电设放必须专人操作，定机、定员、定岗位。严禁非操作人员擅 自操作，特殊工种坚持持证上岗。做好文明工地建设，现场标准化管理。遵守总包单位的有关管理规章制度。钢板桩围护结构出现异常响声或变形，应及时组织坑内人员撤离危险地带，并采 取相应补救办法。进场材料堆放整齐、美观。工完场清。教育员工遵纪守法，自觉维护社会治安。做好防盗、防火、防破坏的安全保为工作。 严禁洒后上岗，严禁赌博和打架斗殴。九、基坑施工期间监测9.1 监测内容本次测试所采用的具体项目如下：水平垂直位移的量测主要用于观测，基坑坑体，周边
12、、地下管线及邻近道路的水 平位移及沉降。本项工作由土建施工单位实施。9.2 观测要求在基坑降水及开挖期间，须做到一日一测。在坑基施工期间的观测间隔，可视 测得的位移内力变化的情况放长或是减短。 测得的数据应及时上报甲方、监理与设计院。报警界限：水平、垂直位移大于5mm日或累计大于50mm。十、基坑支护开挖中应急技术措施1 .基坑开挖中，必须注意监测。在开挖深度起过3.0m时，每天进行两次监测， 发现位移、沉降有异常情况时，必须随时分析现场情况，采取应急措施。如增设土层垂直 锚杆，打设钢板桩地面卸荷等。2 .坑底出现流砂、管涌现象，应增设轻型井点降水系统十一、施工计划8天60天5天布设、安装降水
13、拆除、退场十二、文明施工及“创标准化现场”管理3 2.1文明施工措施：从项目经理到各级管理人员必须将文明施工、治安、卫生等工作列为重要的 工作职责，协调好与外界各有关单位的关系，共同做好工地文明施工。由项目经理、施工负责人督促检查工地文明施工工作，保持施工场地清洁。 设场地管理员，做好现场文明施工的实施及检查工作。 贯彻文明施工的要求，推行现代化管理方法，科学组织施工，做好现场的各 项管理工作。按照施工总平面布置图设置各项临时设施，堆放大宗材料、成品、半成品和 机具设备，不得侵占场内道路及安全防护等措施。用电线路、用电设施的安装和使用必须符合安装规范和安全操作规程，并按 照施工组织设计进行架设
14、，严禁任意拉线接电，同时设置保证施工安全要求的夜间照明、 危险潮湿场所的照明以及手持照明灯具，采用符合安全要求的电压。施工机械按照施工总平面图的位置和线路位置，不任意侵占场内道路，施工 机械进场必须经过安全检查，经检查合格的方可使用。施工机械操作人员建立机组责任 制，并依照有关规定持证上岗，禁止无证人员操作。保证施工现场道路畅通，排水系统处于良好的使用状态，保持场容貌的整洁， 随时清理建筑垃圾，在车辆、行人通行的地方施工，设置施工标志。执行国家有关安全生产劳动保护的法规，建立安全生产责任制，加强规范化 管理，进行安全交底、安全教育和安全宣传、严格执行安全技术方案。各种安全设施和劳 动保护器具，
15、必须定期进行检查和维护，及时消除隐患保证其安全有效。 设置各类必要的职工生活设施，并符合卫生、通风照明等要 求，职工的膳 食、饮水供应符合卫生要求。做好现场安全保卫工作，采取必要的防盗措施，在现场周边设立维护设施， 非施工人员不得擅自进入施工现场。11严格按照中华人民共和国消防条例的规定，建立和执行防火管理制度， 设置符合消防要求设施，保持完好的备用状态。在容易发生火灾的地区施工或储存、使用 易燃易爆器材时，采取特殊的消防安全措施。4 2.2创标准现场管理措施：为全面体现我公司的现代化管理水平，生产技术水平，精神文明水平，为把该工 程施工现场建设成为充分反映我们企业综合管理水平的“窗口”，特制订创“标化”工地 办法和措施。 健全创“标化”工地组织机构成立以项目经理为组长、项目副经理为副组长的
