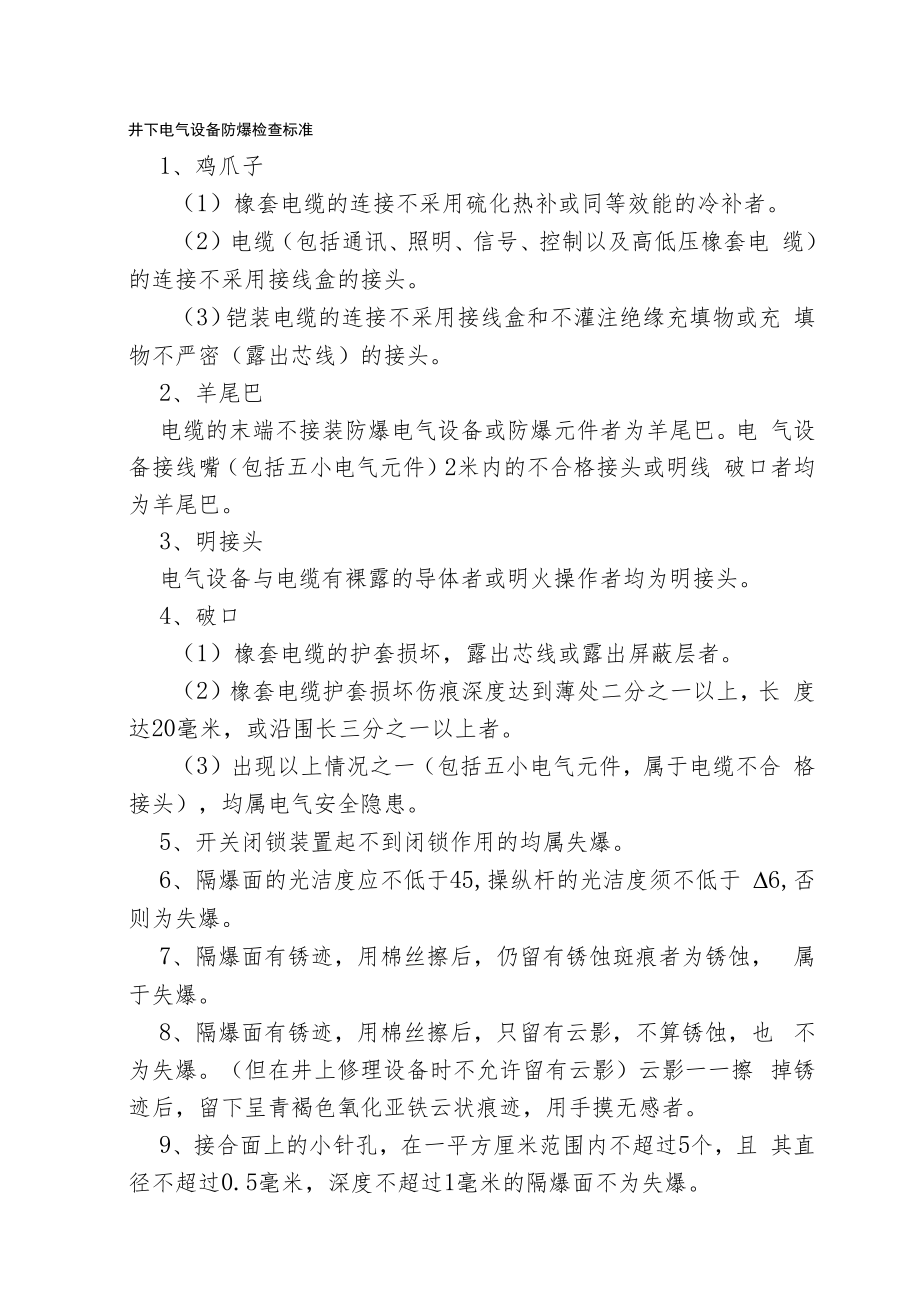

1、井下电气设备防爆检查标准1、鸡爪子（1）橡套电缆的连接不采用硫化热补或同等效能的冷补者。（2）电缆（包括通讯、照明、信号、控制以及高低压橡套电 缆）的连接不采用接线盒的接头。（3）铠装电缆的连接不采用接线盒和不灌注绝缘充填物或充 填物不严密（露出芯线）的接头。2、羊尾巴电缆的末端不接装防爆电气设备或防爆元件者为羊尾巴。电 气设备接线嘴（包括五小电气元件）2米内的不合格接头或明线 破口者均为羊尾巴。3、明接头电气设备与电缆有裸露的导体者或明火操作者均为明接头。4、破口（1）橡套电缆的护套损坏，露出芯线或露出屏蔽层者。（2）橡套电缆护套损坏伤痕深度达到薄处二分之一以上，长 度达20毫米，或沿围长三
2、分之一以上者。（3）出现以上情况之一（包括五小电气元件，属于电缆不合 格接头），均属电气安全隐患。5、开关闭锁装置起不到闭锁作用的均属失爆。6、隔爆面的光洁度应不低于45,操纵杆的光洁度须不低于 6,否则为失爆。7、隔爆面有锈迹，用棉丝擦后，仍留有锈蚀斑痕者为锈蚀， 属于失爆。8、隔爆面有锈迹，用棉丝擦后，只留有云影，不算锈蚀，也 不为失爆。（但在井上修理设备时不允许留有云影）云影一一擦 掉锈迹后，留下呈青褐色氧化亚铁云状痕迹，用手摸无感者。9、接合面上的小针孔，在一平方厘米范围内不超过5个，且 其直径不超过0.5毫米，深度不超过1毫米的隔爆面不为失爆。10、对于机械伤痕深度，宽度均不超过0.
3、5毫米，其伤痕的 投影长度不超过相对容积接合面宽度的50%,个别伤痕深度不 超过一毫米，其伤痕距接合面最短无伤距离相加不小于相应容 积规定的接合面宽度不算失爆。但其中有一项超过均为失爆。Ih隔爆面上不允许涂有油漆和机械性杂物，否则为失爆（如 无意造成的油漆痕迹不超过隔爆面宽度的1/8不在此限）12、隔爆面应涂以适量的中型凡士林等合格的防锈油（如医 用凡士林）或磷化（磷化后也可涂凡士林油），如无防锈油或磷 化面脱落均属失爆。涂油应在防爆面上形成一层薄膜为宜，涂 油过多为不完好。（如磷面脱落小于隔爆面径向长度的1/5并涂隔爆接合面宽度0. 50. 5 22间隙（毫米）0. 30.40. 5接合面宽

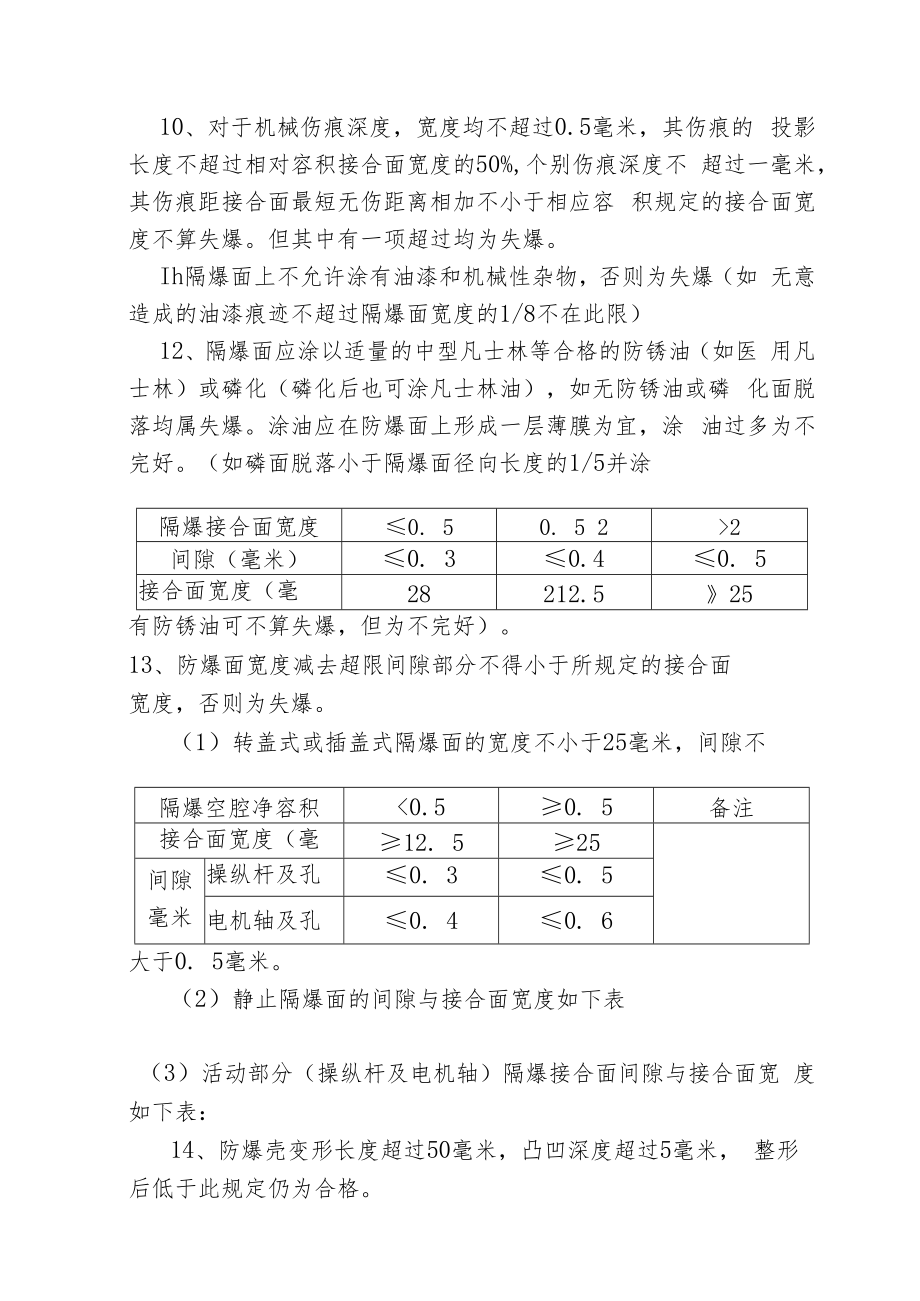

4、度（毫米）28212.525有防锈油可不算失爆，但为不完好）。13、防爆面宽度减去超限间隙部分不得小于所规定的接合面宽度，否则为失爆。（1）转盖式或插盖式隔爆面的宽度不小于25毫米，间隙不隔爆空腔净容积0.50. 5备注接合面宽度（毫米）12. 525间隙 毫米操纵杆及孔0. 30. 5电机轴及孔0. 40. 6大于0. 5毫米。（2）静止隔爆面的间隙与接合面宽度如下表（3）活动部分（操纵杆及电机轴）隔爆接合面间隙与接合面宽 度如下表：14、防爆壳变形长度超过50毫米，凸凹深度超过5毫米， 整形后低于此规定仍为合格。15、防爆壳内外有锈皮脱落为失爆。油漆脱落，锈蚀严重为 不完好。16、密封圈须
5、采用邵尔氏硬度45-50度的橡胶制造，否则为 失爆，密封圈的分层侧在接线时，应向里，否则为不完好(煤D (mm)DO-D (mm)备注D201DO表示进线装置内径 D表示密封圈外径20D601. 560D2电钻除外)。17、密封圈尺寸应符合以下规定，如有一项达不到均属失爆：(1)密封圈外径与进线装置内径差应符合下表：(2)密封圈内径与电缆外径的配合为1毫米，但如系4mm 及以下电缆者密封圈内径不大于电缆外径。(3)密封圈的宽度不小于电缆外径的0.7倍，且不小于10 毫米。(4)密封圈的厚度不小于电缆外径的0.3倍(7Omm2的电缆 除外)，且不小于4毫米。18、密封圈刀削后应整齐圆滑，不得出现

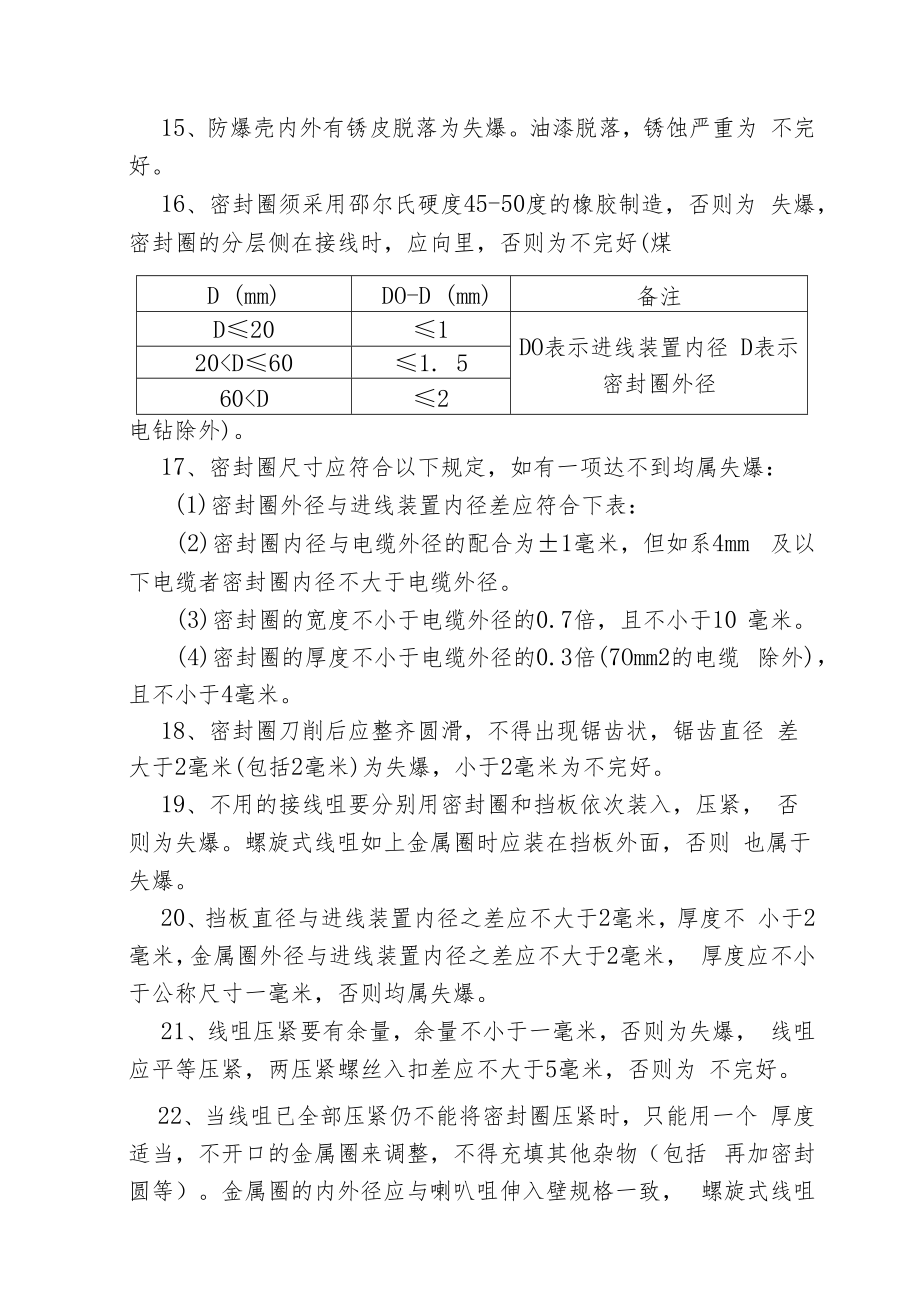

6、锯齿状，锯齿直径 差大于2毫米(包括2毫米)为失爆，小于2毫米为不完好。19、不用的接线咀要分别用密封圈和挡板依次装入，压紧， 否则为失爆。螺旋式线咀如上金属圈时应装在挡板外面，否则 也属于失爆。20、挡板直径与进线装置内径之差应不大于2毫米，厚度不 小于2毫米，金属圈外径与进线装置内径之差应不大于2毫米， 厚度应不小于公称尺寸一毫米，否则均属失爆。21、线咀压紧要有余量，余量不小于一毫米，否则为失爆， 线咀应平等压紧，两压紧螺丝入扣差应不大于5毫米，否则为 不完好。22、当线咀已全部压紧仍不能将密封圈压紧时，只能用一个 厚度适当，不开口的金属圈来调整，不得充填其他杂物（包括 再加密封圆等）。
7、金属圈的内外径应与喇叭咀伸入壁规格一致， 螺旋式线咀也只限安接一个金属圈，否则均属失爆。23、卡兰式的进线咀以压紧胶圈后一般用单手搬动喇叭咀上 下左右晃动时，喇叭咀无明显晃动为准。螺旋式接线咀最少啮 合扣数不得低于6扣，拧紧程度一般用单手正向用力拧不动为 合格，否则均属失爆。24、如喇叭咀外部缺损，且不影响防爆性能者为不完好。25、凡有电缆压线板的电器，引入引出电缆必须用压线板压 紧，压线板未压紧电缆，均属失爆，但不得把电缆压扁，如压 紧后电缆的直径比原来减少10%,属不完好。26、紧固件应齐全、完整、可靠。同一部位的螺母、螺栓其 规格应求一致。螺杆裸露部分一般不超过三扣，否则，本设备 为不完
8、好。凡用螺栓连接紧固的部件，其间夹有弹性物者（如 密封圈和橡套电缆）可不再加弹簧垫圈。27、隔爆接合面紧固螺栓的螺母要上满扣，不满扣为失爆。 紧固螺钉伸入螺孔长度应不小于螺纹直径的尺寸（铁、铜、铝 件等不小于螺纹直径的1. 5倍）如螺孔深度不够螺纹直径尺寸, 则螺钉必须拧满螺孔，否则，均属失爆。28、隔爆接合面紧固螺栓应加紧弹簧紧固或背帽（用弹簧垫 圈时其规格应与螺栓保持一致，紧固程度以将其压平为合格）， 螺栓松动，无弹簧垫圈（或背帽）和弹簧不合格均为失爆。29、低压隔爆开关接线室不允许由电源侧进出线至负荷侧接 线，或由负荷侧进出线至电源侧接线，磁力启动器的小喇叭咀 严禁引入引出动力线。否则均
9、属失爆。30、电缆护套伸入器壁要符合5T5毫米的要求，小于5毫米 为失爆；大于15毫米为不完好。如粗电缆穿不进时，可将器壁 部分锂细。31、接线应整齐（不扭弯）、紧固，导电良好、无毛刺。卡爪 （或平垫圈）弹簧垫（双帽）齐全（使用线鼻子可不用平垫圈）, 接线后，卡爪（或平垫圈）不压绝缘胶皮，芯线裸露距卡爪（或 平垫圈）不大于10毫米，出现以上情况之一者均属设备不完好。32、两相低压导线裸露部分的空气间隙：300伏以下不小于6 毫米；500伏以上不小于10毫米。否则，为失爆。33、高压电缆的连接，一律采用压接技术，接线柱使用压板 接线时，压板凹面一律朝下，否则为不完好。34、接线室外地线长度应适宜
10、，以松开线咀卡兰拉动电缆后， 三相火线拉紧或松脱时，地线不掉为宜。接地螺栓、螺母、垫 圈不允许涂抹绝缘物。卡爪（或平垫圈）要镀锌或镀锡。如出 现不符合以上要求者均为不完好。35、采用铠装电缆供电时，使用密封圈要全部套在（铝）皮 上，或者用绝缘胶灌至三叉口以上。未接线的线咀应用同等厚 度的法兰和堵板或用绝缘胶堵死，否则为失爆。36、接线室（盒）应保持干净、无杂物和水珠；使用铠装电 缆的接线室内允许有少量的油，但应定期擦干。否则，该设备 为不完好。37、隔爆设备的隔爆腔之间严禁直接贯通，必须保持原设计 的防爆性能，否则此设备为失爆（接线柱接线座有裂缝也属失 爆）。38、隔爆开关闭锁后，接线板下面的
11、带电螺栓应用绝缘材料 封堵隔离带电体，否则为不完好。39、各种防爆电气设备的保护装置和附属元件必须齐全、完 整、可靠。损坏、拆除或失效均为不完好。40、防爆设备和元件置放应平、直、稳。接线后，盖板和转 盖应一律朝外，便于检修和维护，喇叭咀严禁朝上，喇叭咀电 缆出口应平滑，不得出现死弯，否则为不完好。41、电钻插销的电源侧应接插座，负荷侧应接插销，如反接 为失爆。42、接地线使用镀锌钢绞线时，接头处可以使用最少两道U 型卡子连接。使用镀锌钢板时，一般用两道镀锌螺栓紧固（并 加装弹簧或背幅），螺栓直径不得小于10毫米。43、电气设备必须有合格的接地装置，接地不合格的设备不 算完好，变电幅室、配电点
12、的设备必须有系统和局部接地；采、 掘、开工作面所用设备要求有系统接地，综合保护器和漏电继 电器要有合格的主、副接地极，采用串接接地的设备为不完好。44、变电恫室的设备必须有标志牌（注明：编号、容量、用 途、整定值、整定日期、负荷情况、短路电流、负责人等），如 无标志牌或标志牌与实际不符者，该设备为不完好。45、局扇和掘进工作面的电气设备，必须全部实现风电闭锁, 在局扇专供电源的线路上不得接入其它机电设备。46、对只接电源，不接负荷的电气设备也属检查范围。47、防爆型电气设备无论在矿井任何地方安装使用，均要按 防爆设备的要求进行检查和维护。地面选煤楼电气设备也要安 装防爆型设备，同时按防爆设备要求进行维护、保养、检查。 如用于地面非爆炸环境中只按设备完好标准来要求和检查。48、关于引进设备，虽不符合我国标准，但经煤炭部特许批 准后仍能保持其设备原性能者，检查中不按失爆论处。49、检查中发现设备有失爆现象的当场应积极处理，但处理 后，本次检查仍按失爆计算。50、此修改补充规定，如与国家标准和煤炭工业标准及规 定有接触时，应以国家和煤炭工业部标准及规定为准。
