1、交流接触器交流接触器广泛用作电力的开断和控制电路。交流接触器利用主 接点来开闭电路，用辅助接点来执行控制指令。主接点一般只 有常开接点，而辅助接点常有两对具有常开和常闭功能的接点， 小型的接触器也经常作为中间继电器配合主电路使用。 交流接 触器的接点，由银鸨合金制成，具有良好的导电性和耐高温烧蚀 性。交流接触器的动作动力来源于交流电磁铁，电磁铁由两个 “山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工 作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短 路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁 芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。20安培以上的接
2、触器加有灭弧罩，利用断开电路时产生的电磁 力，快速拉断电弧，以保护接点。 交流接触器制作为一个整体, 外形和性能也在不断提高，但是功能始终不变。无论技术的发展 到什么程度，普通的交流接触器还是有其重要的地位。在电路图 中用KM表示线圈以及各触点。基本组成交流接触器主要由四部分组成:(1)电磁系统,包括吸引线圈、动 铁芯和静铁芯;(2)触头系统,包括三组主触头和一至两组常开、常 闭辅助触头,它和动铁芯是连在一起互相联动的;(3)灭弧装置,一般 容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于 烧坏主触头;(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、 接线柱等。工作原理当线圈通电时

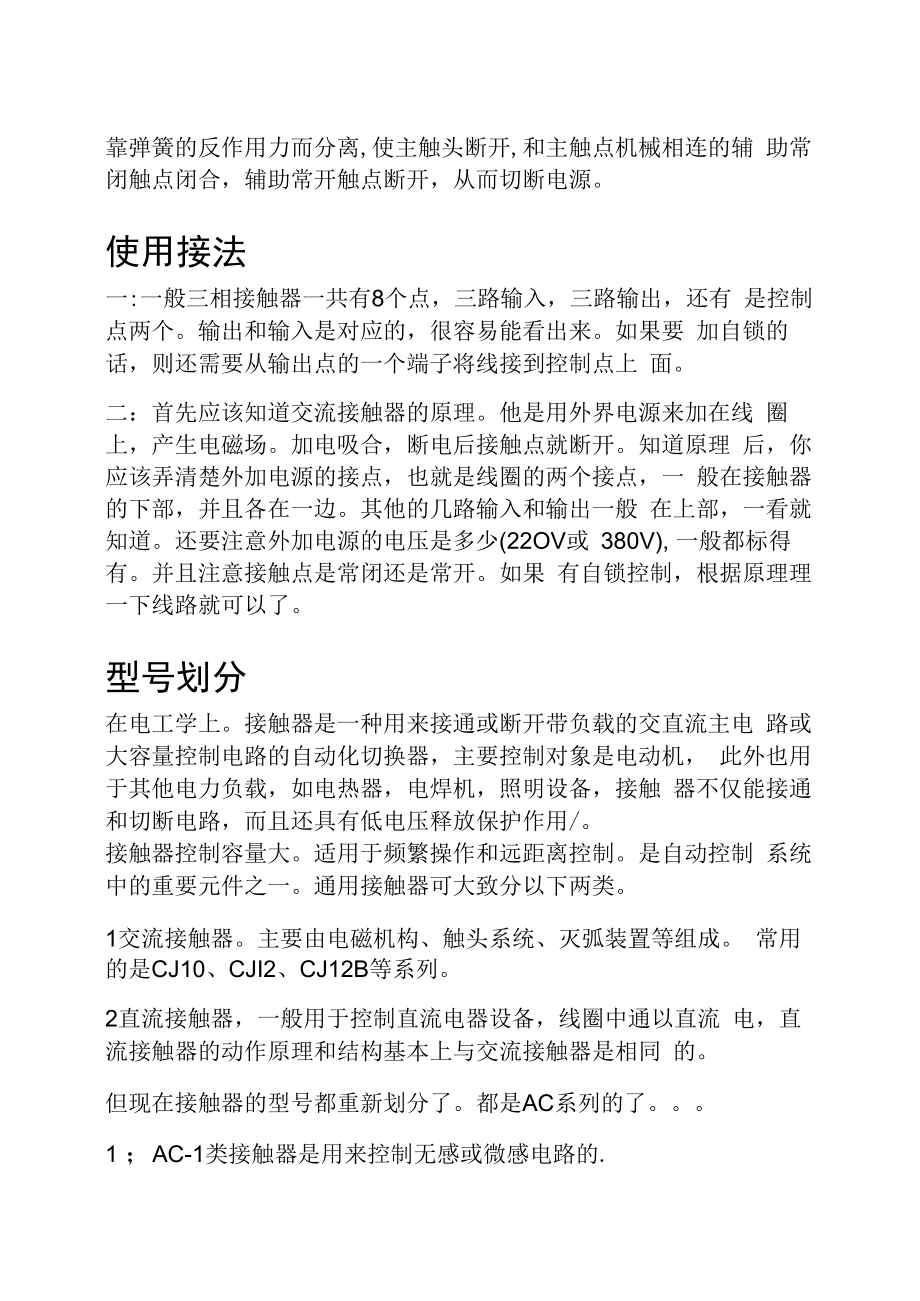

3、,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统 是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点 闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭 合，从而接通电源。当线圈断电时,吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅 助常闭触点闭合，辅助常开触点断开，从而切断电源。使用接法一:一般三相接触器一共有8个点，三路输入，三路输出，还有 是控制点两个。输出和输入是对应的，很容易能看出来。如果要 加自锁的话，则还需要从输出点的一个端子将线接到控制点上 面。二：首先应该知道交流接触器的原理。他是用外界电源来加在线 圈上，产生电磁场。加电吸

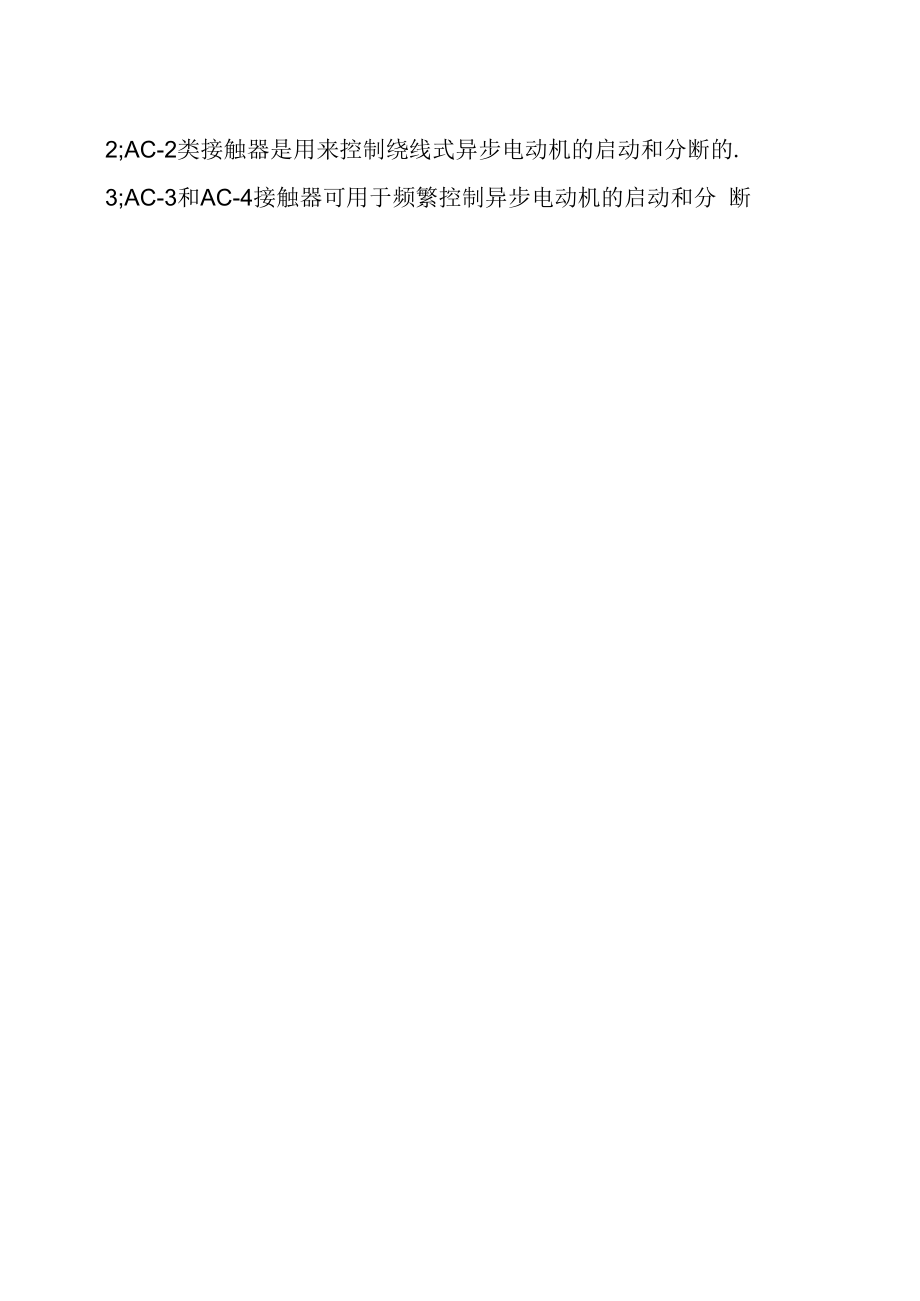

4、合，断电后接触点就断开。知道原理 后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一 般在接触器的下部，并且各在一边。其他的几路输入和输出一般 在上部，一看就知道。还要注意外加电源的电压是多少(22OV或 380V), 一般都标得有。并且注意接触点是常闭还是常开。如果 有自锁控制，根据原理理一下线路就可以了。型号划分在电工学上。接触器是一种用来接通或断开带负载的交直流主电 路或大容量控制电路的自动化切换器，主要控制对象是电动机， 此外也用于其他电力负载，如电热器，电焊机，照明设备，接触 器不仅能接通和切断电路，而且还具有低电压释放保护作用/。接触器控制容量大。适用于频繁操作和远距离控制。是自动控制 系统中的重要元件之一。通用接触器可大致分以下两类。1交流接触器。主要由电磁机构、触头系统、灭弧装置等组成。 常用的是CJ10、CJI2、CJ12B等系列。2直流接触器，一般用于控制直流电器设备，线圈中通以直流 电，直流接触器的动作原理和结构基本上与交流接触器是相同 的。但现在接触器的型号都重新划分了。都是AC系列的了。1 ；AC-1类接触器是用来控制无感或微感电路的.2;AC-2类接触器是用来控制绕线式异步电动机的启动和分断的.3;AC-3和AC-4接触器可用于频繁控制异步电动机的启动和分 断
