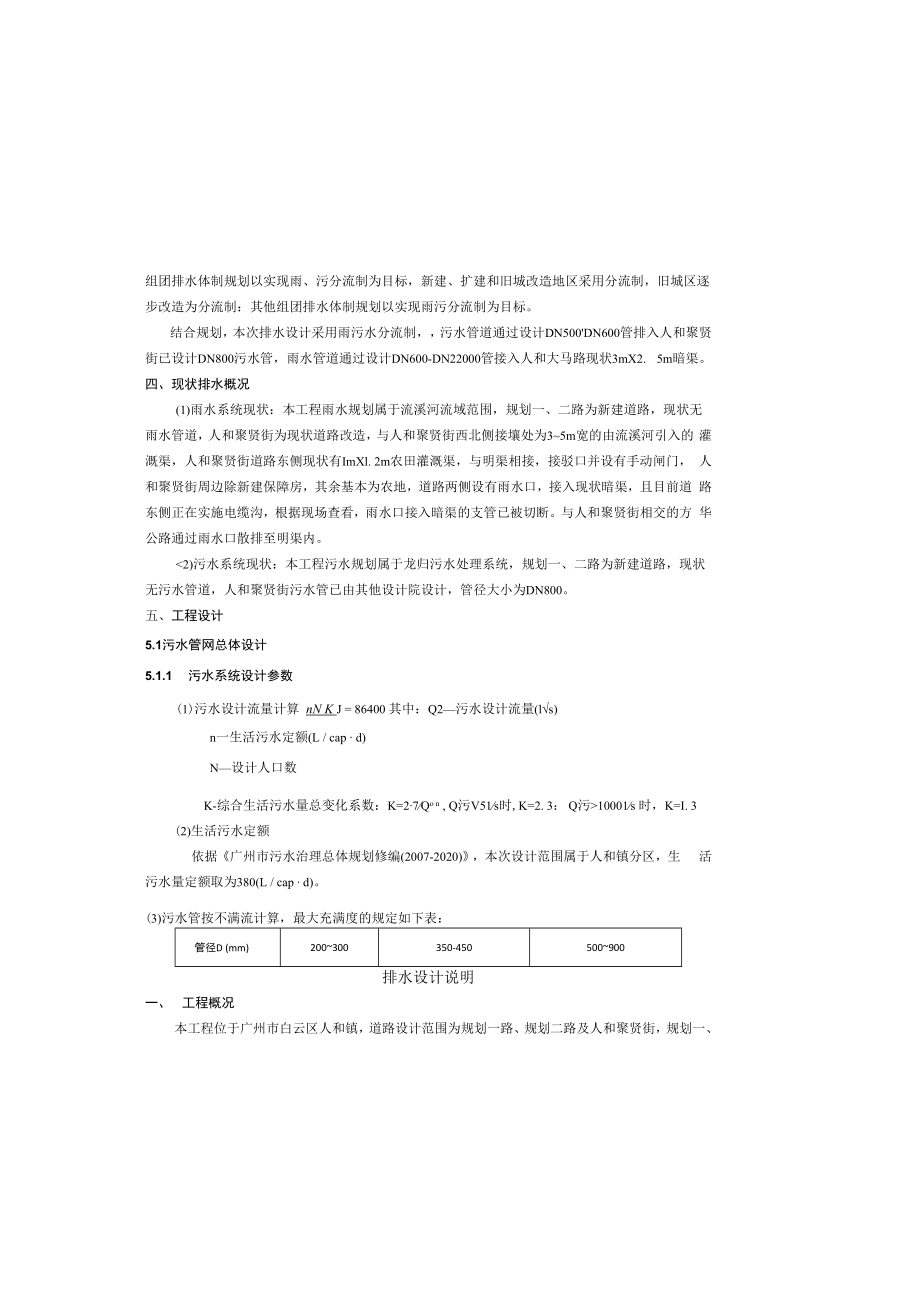

1、组团排水体制规划以实现雨、污分流制为目标，新建、扩建和旧城改造地区采用分流制，旧城区逐 步改造为分流制：其他组团排水体制规划以实现雨污分流制为目标。结合规划，本次排水设计采用雨污水分流制，污水管道通过设计DN500DN600管排入人和聚贤 街已设计DN800污水管，雨水管道通过设计DN600-DN22000管接入人和大马路现状3mX2. 5m暗渠。 四、现状排水概况(1)雨水系统现状：本工程雨水规划属于流溪河流域范围，规划一、二路为新建道路，现状无 雨水管道，人和聚贤街为现状道路改造，与人和聚贤街西北侧接壤处为35m宽的由流溪河引入的 灌溉渠，人和聚贤街道路东侧现状有ImXl. 2m农田灌溉渠
2、，与明渠相接，接驳口并设有手动闸门， 人和聚贤街周边除新建保障房，其余基本为农地，道路两侧设有雨水口，接入现状暗渠，且目前道 路东侧正在实施电缆沟，根据现场查看，雨水口接入暗渠的支管已被切断。与人和聚贤街相交的方 华公路通过雨水口散排至明渠内。10001s 时，K=I. 3(2)生活污水定额依据广州市污水治理总体规划修编(2007-2020)，本次设计范围属于人和镇分区，生 活污水量定额取为380(L / cap d)。(3)污水管按不满流计算，最大充满度的规定如下表：管径D (mm)200300350-450500900排水设计说明一、工程概况本工程位于广州市白云区人和镇，道路设计范围为规划
3、一路、规划二路及人和聚贤街，规划一、 二路为新建道路，无排水系统，人和聚贤街为现状道路改造，根据资料，人和聚贤街现状为ImXI. 2m 暗渠，口前用作灌溉使用，西侧与明渠接壤，且道路两侧已建有保障房，为配合本次道路工程及满 足保障房排水需求，本次设计对排水系统进行设计及改造。工程设计主要内容包括：排水工程二、设计采用的主要标准规范、规程(1)室外排水设计规范GB50014-2006 (2014年版)：(2)城镇给水排水技术规范GB50788-2012(3)城市排水工程规划规范GB50318-2000；(4)城市工程管线综合规划规范GB50289-98(5)给水排水工程管道结构设计规范GB503
4、32-2002；(6)室外给水排水和煤气热力工程抗震设计规范GB50032-2003；(7)给水排水工程构筑物结构设计规范GB50069-2002：(8)混凝土结构设计规范GB50010-2010；(9)建筑地基处理技术规范JGJ79-2012：(10)建筑基坑支护技术规程JGJ120-2012(ID埋地用聚乙烯(PE)结构壁管道系统第1部分：聚乙烯双壁波纹管材GB/T19472. 1-2004(12)埋地用聚乙烯(PE)结构壁管道系统第2部分：聚乙烯缠绕结构壁管材GB/T19472. 2-2004(13)混凝土和钢筋混凝土排水管GB/T11836-2009(14)埋地聚乙烯排水管管道工程技术
5、规程CECSI64:2004(15)给水排水管道工程施工及验收规范GB50268-2008：三、排水规划情况本次工程属于龙归污水处理系统规划范围，依据广州市污水系统总体规划及环境方面要求，结 合自然条件，水体条件，污水量及水质情况，龙归污水处理系统按规划雨污分流进行设计，对近期 截流式合流制区域实施雨污分流改造。根据广州市污水治理总体规划修编(2007-2020)，中心式中：中一径流系数。取综合径流系数* =0.65。F-汇水面积(hm2)。(3)设计充满度雨水管道按满流设计。(4)最小设计流速雨水管和合流管在满流时为0. 75米/秒。5.2.2雨水管网布置原则本工程道路雨水管线设计结合广州市

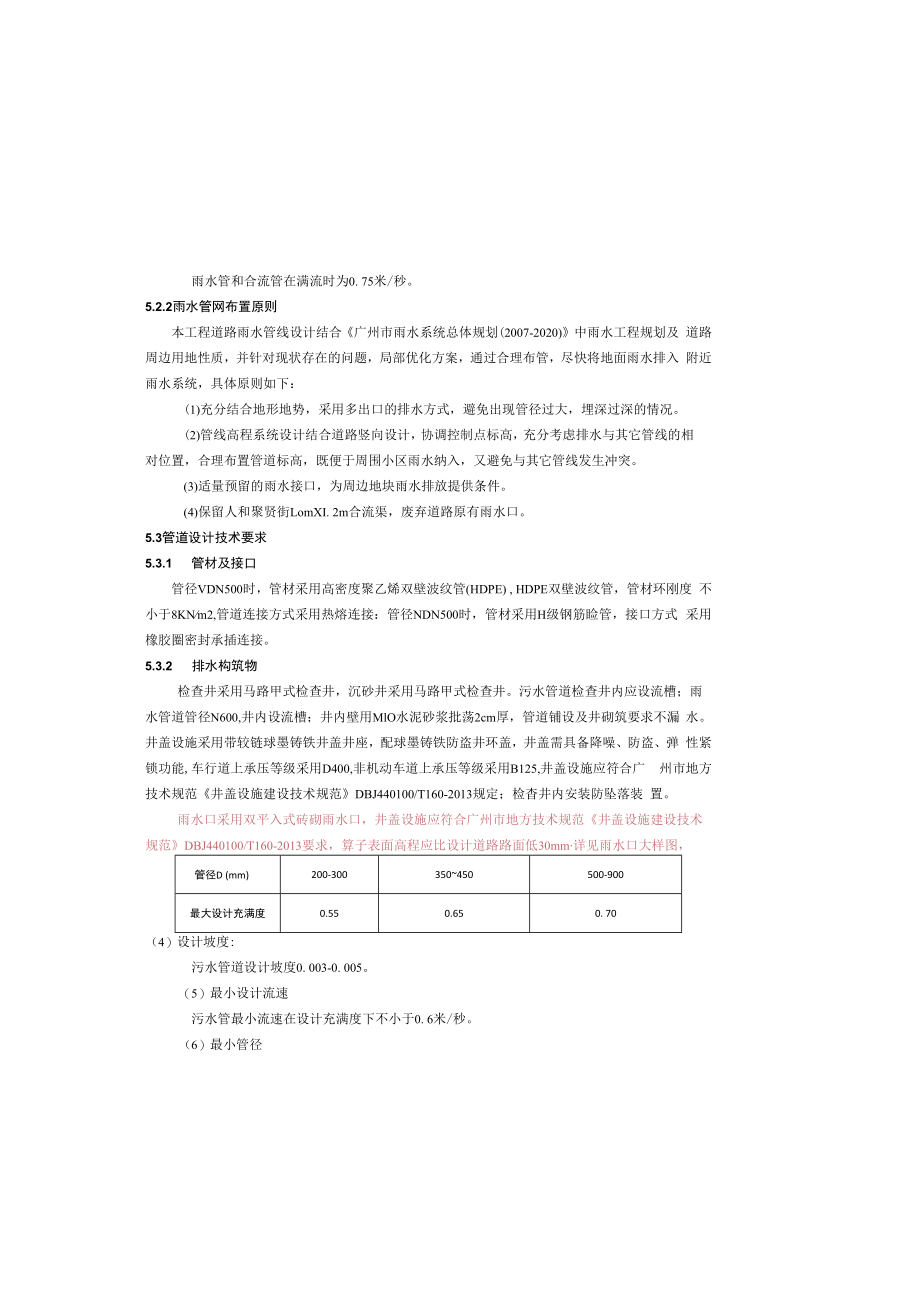

6、雨水系统总体规划(2007-2020)中雨水工程规划及 道路周边用地性质，并针对现状存在的问题，局部优化方案，通过合理布管，尽快将地面雨水排入 附近雨水系统，具体原则如下：(1)充分结合地形地势，采用多出口的排水方式，避免出现管径过大，埋深过深的情况。(2)管线高程系统设计结合道路竖向设计，协调控制点标高，充分考虑排水与其它管线的相 对位置，合理布置管道标高，既便于周围小区雨水纳入，又避免与其它管线发生冲突。(3)适量预留的雨水接口，为周边地块雨水排放提供条件。(4)保留人和聚贤街LomXI. 2m合流渠，废弃道路原有雨水口。5.3管道设计技术要求5.3.1 管材及接口管径VDN500时，管材
7、采用高密度聚乙烯双壁波纹管(HDPE) , HDPE双壁波纹管，管材环刚度 不小于8KNm2,管道连接方式采用热熔连接：管径NDN500时，管材采用H级钢筋睑管，接口方式 采用橡胶圈密封承插连接。5.3.2 排水构筑物检查井采用马路甲式检查井，沉砂井采用马路甲式检查井。污水管道检查井内应设流槽；雨 水管道管径N600,井内设流槽；井内壁用MlO水泥砂浆批荡2cm厚，管道铺设及井砌筑要求不漏 水。井盖设施采用带较链球墨铸铁井盖井座，配球墨铸铁防盗井环盖，井盖需具备降噪、防盗、弹 性紧锁功能,车行道上承压等级采用D400,非机动车道上承压等级采用B125,井盖设施应符合广 州市地方技术规范井盖设施
8、建设技术规范DBJ440100/T160-2013规定；检杳井内安装防坠落装 置。雨水口采用双平入式砖砌雨水口，井盖设施应符合广州市地方技术规范井盖设施建设技术 规范DBJ440100/T160-2013要求，算子表面高程应比设计道路路面低30mm详见雨水口大样图，管径D (mm)200-300350450500-900最大设计充满度0.550.650. 70（4）设计坡度:污水管道设计坡度0. 003-0. 005。（5）最小设计流速污水管最小流速在设计充满度下不小于0. 6米/秒。（6）最小管径根据广州市水务局广州市排水工程设计技术指引，公共污水管最小管径为50Onm。故本次 公共污水管道
9、设计最小管径为DN500=5.1.2污水管网布置原则本工程道路污水管线设计结合广州市污水治理总体规划修编（2007-2020）中的污水工程 规划及道路周边用地性质，并针对现状存在的问题，局部优化方案，通过合理布管，尽可能地在管 线较短和埋深较小的情况下，确保服务区域污水得到有效收集，具体原则如下：（1）应充分利用地形，尽量采用自流，缩短管线长度。（2）管线高程系统设计结合道路竖向设计，协调控制点标高，充分考虑排水与其它管线的相 对位置，合理布置管道标高，既便于周围区域污水接入，乂避免与其它管线发生冲突。（3）适量预留的污水接口，为周边地块污水改造提供条件。5.2雨水管网总体设计5.2.1 雨水
10、系统设计参数（1）暴雨强度公式设计重现期采用P=5年，暴雨强度计算采用广州市中心城区单一重现期暴雨强度公式：-5411.802/q t + 1287458式中：q-设计暴雨强度（LS.h2）t一降雨历时（min） : t = t+ t2其中：tl地面径流时间（min）,取IOnIin；t2一一管道内流行时间（min）:(2)流量公式Q= qE (1/s )六、工程量名称规格数量单位备注污水检查井22座雨水检查井36座沉泥井12座倒虹井2座平侧结合式雨水口70座级钢筋混凝土管d2200112米级钢筋混凝土管d2000156米II级钢筋混凝,上管dl800Ill米II级钢筋混凝土管dl500120
11、米II级钢筋混凝土管dl350188米级钢筋混凝土管D1200163米II级钢筋混凝土管dl000103米II级钢筋混凝.上管d800279米II级钢筋混凝土管d600364米II级钢筋混凝土管d500397米HDPE双壁波纹管DN300557米人和聚贤街路面破除面积1440m,规划一路路面破除面积389m,5.3.3 管道基础HDPE双壁波纹排水管管道基础为碎石砂垫层，具体做法详见HDPE管材施工大样图，钢筋碎 排水管管道基础为B式，具体做法详见承插式排水管乙型接口大样图。5.3.4 施工注意事项（1）本工程采用广州坐标系统；高程为广州市城建高程系统。（2）管道施工前要求道路路基填土按本工程
12、道路设计要求进行处理,经检验达到设计要求稳定 性后,方可开挖管沟，排水管道地基承载力不小于IOOKPa,排水检查井地基承载力不小lOOKPa。（3）沟槽开挖时槽底预留200300Innl 土层由人工开挖至设计高程，整平。槽底土层为杂填土、 腐蚀性土时，应全部挖除并进行换填处理，处理后地基承载力不小于IOOKPa.（4）管坑支护：当开挖深度2m时，仅采用挡土板支护：当开挖深度2m并V3m时，采用小 型钢板桩支护：当开挖深度N35m时，采用V型拉森钢板桩支护，如果土质较差，用以上方法出 现坍塌现象，应及时通知设计人员现场处理。（5）排水系统的管坑回螟石屑至稳定层底,用水充实或分层回填夯实，石屑采用
13、分层回填，用 水充实，密实度不低于90%。（6）井面标高与设计路面标高平齐。（7）施工前应与有关管线单位联系，J解地下管线情况,施工开挖必须注意安全,不得损坏地下 管线,如有问题应会知设计人协商解决。（8）排水管道施工回填前必须按照相关施工规范要求做闭水试验，保证管道符合给水排水 管道工程施工及验收规范（GB50268-2008）要求。（9）沿途原有单位、住户及新建保障房的排水接驳口，分别对应排入设计的雨水管和污水管。（10）废除的检查井和进水井均应用1:2水泥砂浆砌砖封管口，并用石屑封塞旧井，将原井盖、 井环取走。（11）本工程在改建现有排水管的过程中，需做好临时排水措施，根据现场的客观条件
