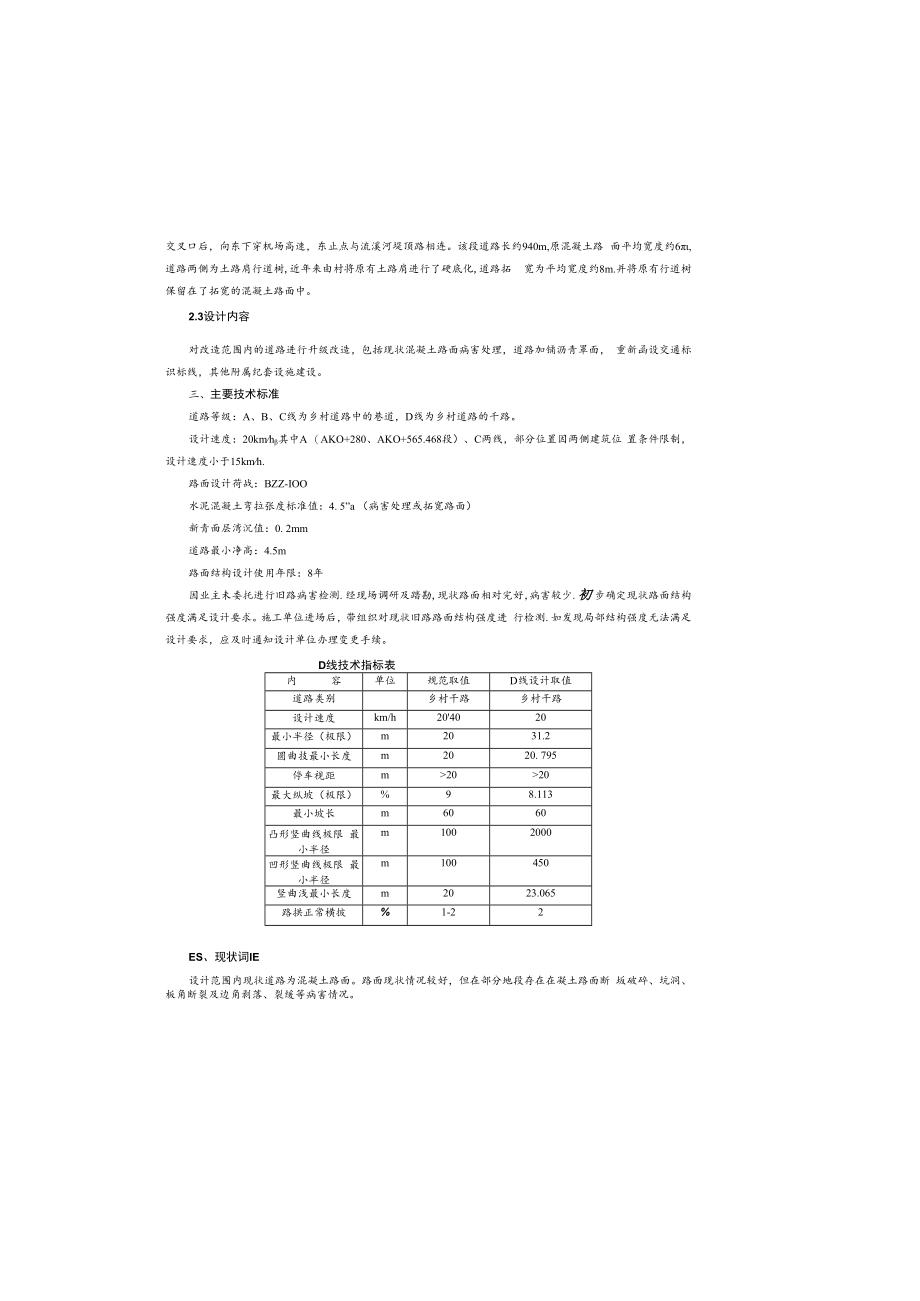

1、交叉口后，向东下穿机场高速，东止点与流溪河堤顶路相连。该段道路长约940m,原混凝土路 面平均宽度约6,道路两侧为土路肩行道树,近年来由村将原有土路肩进行了硬底化,道路拓 宽为平均宽度约8m.并将原有行道树保留在了拓宽的混凝土路面中。2.3设计内容对改造范围内的道路进行升级改造，包括现状混凝土路面病害处理，道路加铺沥青罩面， 重新函设交通标识标线，其他附属纪套设施建设。三、主要技术标准道路等级：A、B、C线为乡村道路中的巷道，D线为乡村道路的千路。设计速度：20kmh其中A （AKO+280、AKO+565.468段）、C两线，部分位置因两侧建筑位 置条件限制，设计速度小于15kmh.路面设计
2、荷战：BZZ-IOO水泥混凝土弯拉张度标准值：4. 5”a （病害处理或拓宽路面）新青面层湾沉值：0. 2mm道路最小净高：4.5m路面结构设计使用年限：8年因业主未委托进行旧路病害检测.经现场调研及踏勘,现状路面相对完好，病害较少.初 步确定现状路面结构强度满足设计要求。施工单位进场后，带组织对现状旧路路面结构强度进 行检测.如发现局部结构强度无法满足设计要求，应及时通知设计单位办理变更手续。D线技术指标表内容单位规范取值D线设计取值道路类别乡村干路乡村干路设计速度km/h204020最小半径（极限）m2031.2圆曲技最小长度m2020. 795停车视距m2020最大纵坡（极限）%98.1

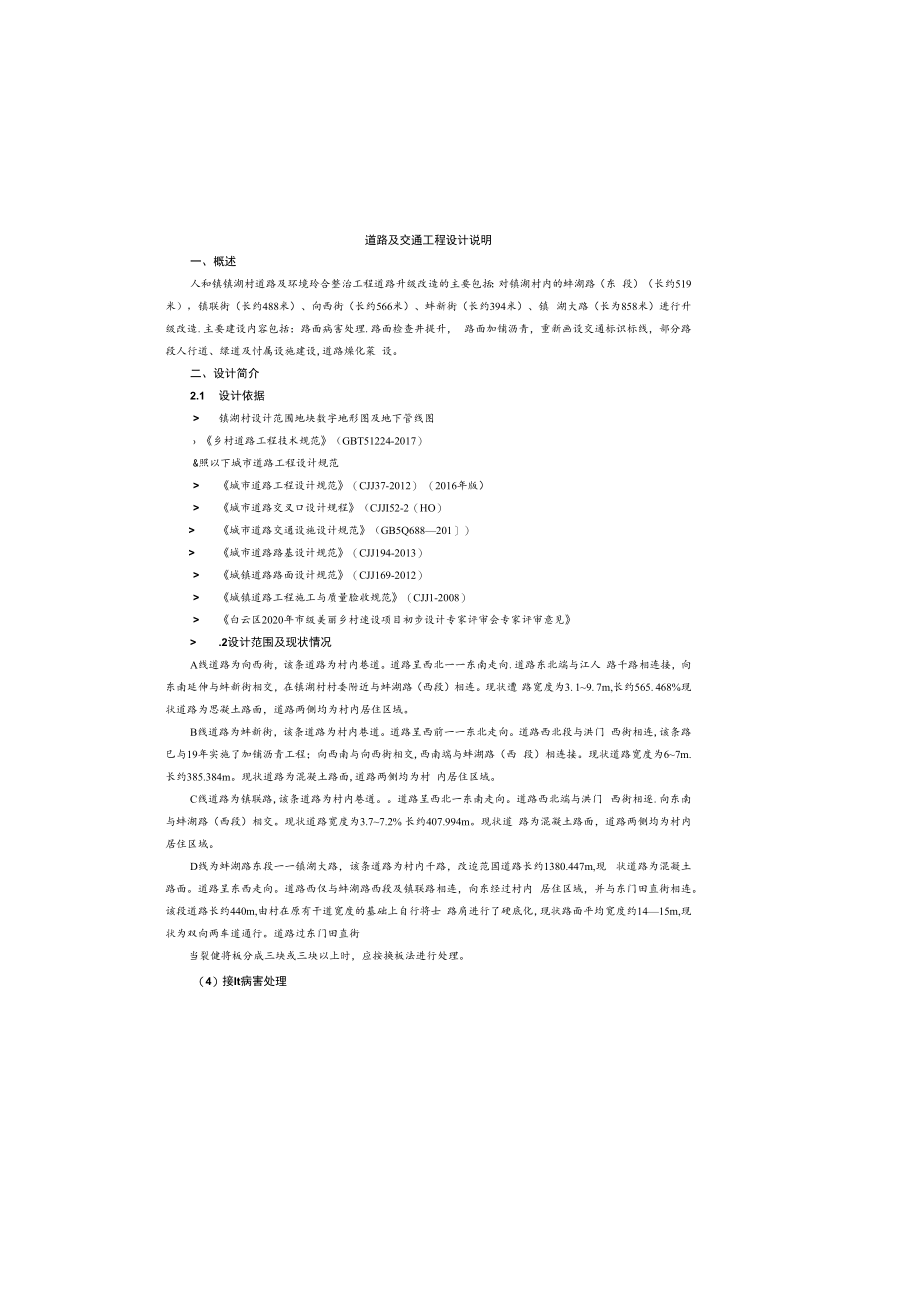

3、13最小坡长m6060凸形竖曲线极限 最小半径m1002000凹形竖曲线极限 最小半径m100450竖曲浅最小长度m2023.065路拱正常横披%1-22ES、现状词IE设计范围内现状道路为混凝土路面。路面现状情况较好，但在部分地段存在在凝土路面断 坂破碎、坑洞、板角断裂及边角剥落、裂缓等病害情况。道路及交通工程设计说明一、概述人和镇镇湖村道路及环境玲合整治工程道路升级改造的主要包括：对镇湖村内的蚌湖路（东 段）（长约519米），镇联街（长约488米）、向西街（长约566米）、蚌新街（长约394米）、镇 湖大路（长为858米）进行升级改造.主要建设内容包括：路面病害处理.路面检查井提升， 路面
4、加铺沥青，重新画设交通标识标线，部分路段人行道、绿道及忖属设施建设,道路燥化菜 设。二、设计简介2.1 设计依据 镇湖村设计范围地块数字地形图及地下管线图 乡村道路工程技术规范（GBT51224-2017）&照以下城市道路工程设计规范 城市道路工程设计规范（CJJ37-2012） （2016年版） 城市道路交叉口设计规程（CJJI52-2（HO） 城市道路交通设施设计规范（GB5Q688201） 城市道路路基设计规范（CJJ194-2013） 城镇道路路面设计规范（CJJ169-2012） 城镇道路工程施工与质量脸收规范（CJJ1-2008） 白云区2020年市级美丽乡村速设项目初步设计专家评
5、审会专家评审意见 .2设计范围及现状情况A线道路为向西街，该条道路为村内巷道。道路呈西北一一东南走向.道路东北端与江人 路千路相连接，向东南延伸与蚌新街相交，在镇湖村村委附近与蚌湖路（西段）相连。现状遭 路宽度为3. 19. 7m,长约565. 468%现状道路为思凝土路面，道路两侧均为村内居住区域。B线道路为蚌新街，该条道路为村内巷道。道路呈西前一一东北走向。道路西北段与洪门 西街相连,该条路巳与19年实施了加铺沥青工程；向西南与向西街相交,西南端与蚌湖路（西 段）相连接。现状道路宽度为67m.长约385.384m。现状道路为混凝土路面,道路两侧均为村 内居住区域。C线道路为镇联路,该条道路
6、为村内巷遒。道路呈西北一东南走向。道路西北端与洪门 西街相逐.向东南与蚌湖路（西段）相交。现状道路宽度为3.77.2% 长约407.994m。现状道 路为混凝土路面，道路两侧均为村内居住区域。D线为蚌湖路东段一一镇湖大路，该条遒路为村内千路，改迨范国道路长约1380.447m,现 状道路为混凝土路面。道路呈东西走向。道路西仅与蚌湖路西段及镇联路相连，向东经过村内 居住区域，并与东门田直街相连。该段道路长约440m,由村在原有干道宽度的基础上自行将士 路肩进行了硬底化，现状路面平均宽度约1415m,现状为双向两车道通行。道路过东门田直街当裂健将板分成三块或三块以上时，应按换板法进行处理。（4）接

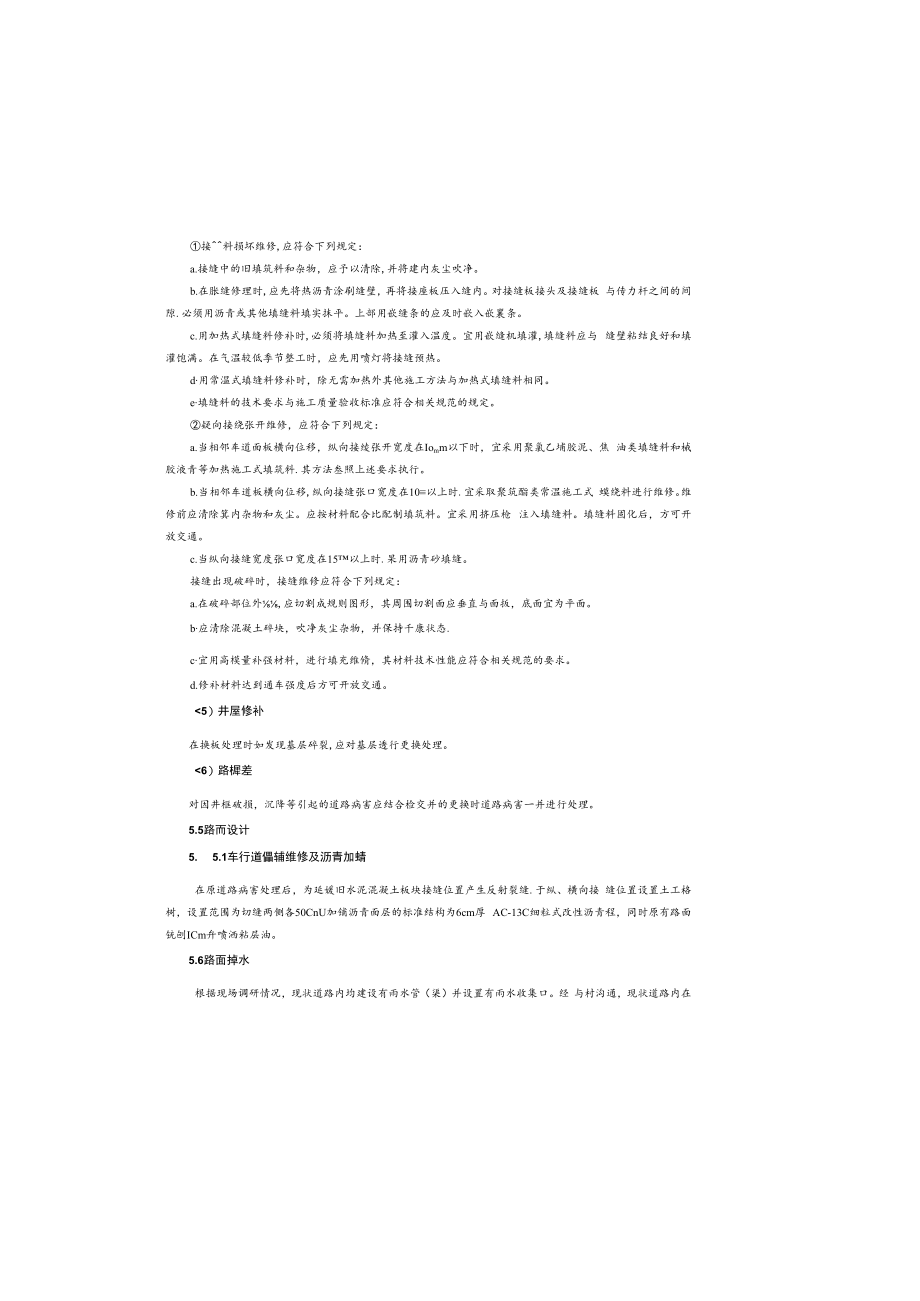

7、It病害处理接料损坏维修,应符合下列规定：a.接缝中的旧填筑料和杂物，应予以清除,并将建内灰尘吹净。b.在胀缝修理时,应先将热沥青涂刷缝壁，再将接座板压入缝内。对接缝板接头及接缝板 与传力杆之间的间隙.必须用沥青或其他填缝料填实抹平。上部用嵌缝条的应及时嵌入嵌襄条。c.用加热式填缝料修补时,必须将填缝料加热至灌入温度。宜用嵌缝机填灌,填缝料应与 缝壁粘结良好和填灌饱满。在气温较低季节整工时，应先用喷灯将接缝预热。d用常温式填缝料修补时，除无需加热外其他施工方法与加热式填缝料相同。e填缝料的技术要求与施工质量验收标准应符合相关规范的规定。疑向接绕张开维修，应符合下列规定：a.当相邻车道面板横向位
8、移，纵向接绫张开宽度在Iomm以下时，宜采用聚氯乙埔胶泥、焦 油类填缝料和械胶液青等加热施工式填筑料.其方法叁照上述要求执行。b.当相邻车道板横向位移,纵向接缝张口宽度在10以上时.宜采取聚筑酯类常温施工式 蟆绕料进行维修。维修前应清除箕内杂物和灰尘。应按材料配合比配制填筑料。宜采用挤压枪 注入填缝料。填缝料固化后，方可开放交通。c.当纵向接缝宽度张口宽度在15以上时.杲用沥青砂填缝。接缝出现破碎时，接缝维修应符合下列规定：a.在破碎部位外,应切割成规则图形，其周围切割面应垂直与面扳，底面宜为平面。b应清除混凝土碎块，吹净灰尘杂物，并保持千康状态.c宜用高模量补强材料，进行填充维脩，其材料技术
9、性能应符合相关规范的要求。d.修补材料达到通车强度后方可开放交通。5）井屋修补在换板处理时如发现基层碎裂,应对基层透行更换处理。6）路樨差对因井框破损，沉降等引起的道路病害应结合检交并的更换时道路病害一并进行处理。5.5路而设计5. 5.1车行道儡辅维修及沥青加蜻在原道路病害处理后，为延媛旧水泥混凝土板块接缝位置产生反射裂缝.于纵、横向接 缝位置设置土工格树，设置范围为切缝两侧各50CnU加铺沥青面层的标准结构为6cm厚 AC-13C细粒式改性沥青程，同时原有路面铳刨ICm弁喷洒粘层油。5.6路面掉水根据现场调研情况，现状道路内均建设有雨水管（渠）并设置有雨水收集口。经 与村沟通，现状道路内在
10、雨天无道路内枳水情况.紧邻道路的建筑内地坪标高与原混五、工程设计5.1 平面设计本次改造对现状道路平面不做过大调整,维持现状道路宽度不变,道路中或主要用于平面 定位及标线划设。因其中A (AKO+280、AKO+565. 468段)、C两线为村内巷道,部分平曲族不满 足20kmh规范要求，该2条道路为村内巷道，故设计速度小于15kmh.5.2 蚁断面方案设计纵断面设计按加辅完成后的沥青路面比原路面高5cm进行总体控制。因业主未委托进行地 形脩测及道路断面修测，为模拟现状地面，施工单位在施工前需对现状地面标高进行测量复核， 并根据本图参数要求进行施工，具体标高可根据现场实际情况进行微调。5.3
11、横断面方案设计设计横坡为2V并按原有路面横坡整体抬商，在加铺沥青时按设计要求进行适当的找平调 整.蚌湖路东段约44OnI长.14l5宽的改造路面保持原有道路红线宽度不变,设计双向2车 道,每条车道宽3. 75m两侧各于页留0.25m的路侧带。车行道外的两侧剩余空间各设计一条宽1.5即 的红色沥青绿道。砺育绿道与车行道的标高相平,采用耐候钢条进行分隔两种颜色的沥青路面。 绿道外侧为宽度1.2L5m的侧嫌化带，侧绿化带采用栽植植物和卵石铺袋相同隔的形式。对于 局部建筑退缩带较宽的位置，设计压印艺术地坪与St筑边接顺。5.4 路面病害处理本项目业主未委托相关单位进行道路病害检测,病害调查以现在踏勘为
12、主.沥青加铺施工 前施工单位应对道路病害进行现场定位及统计，根据实际情况选用病害处理方案，水泥路面病 害处理先后才能进行沥青加铺。因业主单位未委托进行现状道路病害检测，现状混糠土路面病害修夏暂定统一为修复烂板、 修补坑洞、板角断裂及边角剥落修复、裂线修复。工程数量暂定依据现场调研确定，以便明确 该部分在前期阶段的工程数量和造价金额。本项目施工单位进场后，路面病害处理部分需根据 业主及.村的需求情况,结合现场实际,按实际需求进行病害处理,由监理单位现场罂证实际发 生的数量及金额。(1)裂餐根据裂缝宽度可采用濯缝法、条带罩面法、全深度补块法进行处理。裂缝宽度LW3时可枭用沥青灌缝；裂缝宽度3mmL
13、15mm时，采用全深度补块法(设置传力杆法)处理。(2)边角剥落对与板边、板角的修补应按破裂面的大小确定切割范围，做朴块处理，且修复纵向边不能 位于车轮轨迹上.(3)交叉裂It和破碎板处理沥青混合料用细集料质量技术要求项目单位规定值试舱方法表观相对雷度，不小于一2.5T0328坚固性（03mm部分），不小于12T0340含泥量（小于0.075Inm的含量），不大于3T0333处当量，不小于%60T0334近甲蓝值，不大于g/kg25T0346棱角性（流动时间），不小于S30T0345天然砂规格天然砂宜采用中、粗河砂.砂的含泥量超过规定时应水洗后使用.天然砂的用量不宜超过集料总量的20%。沥青混
