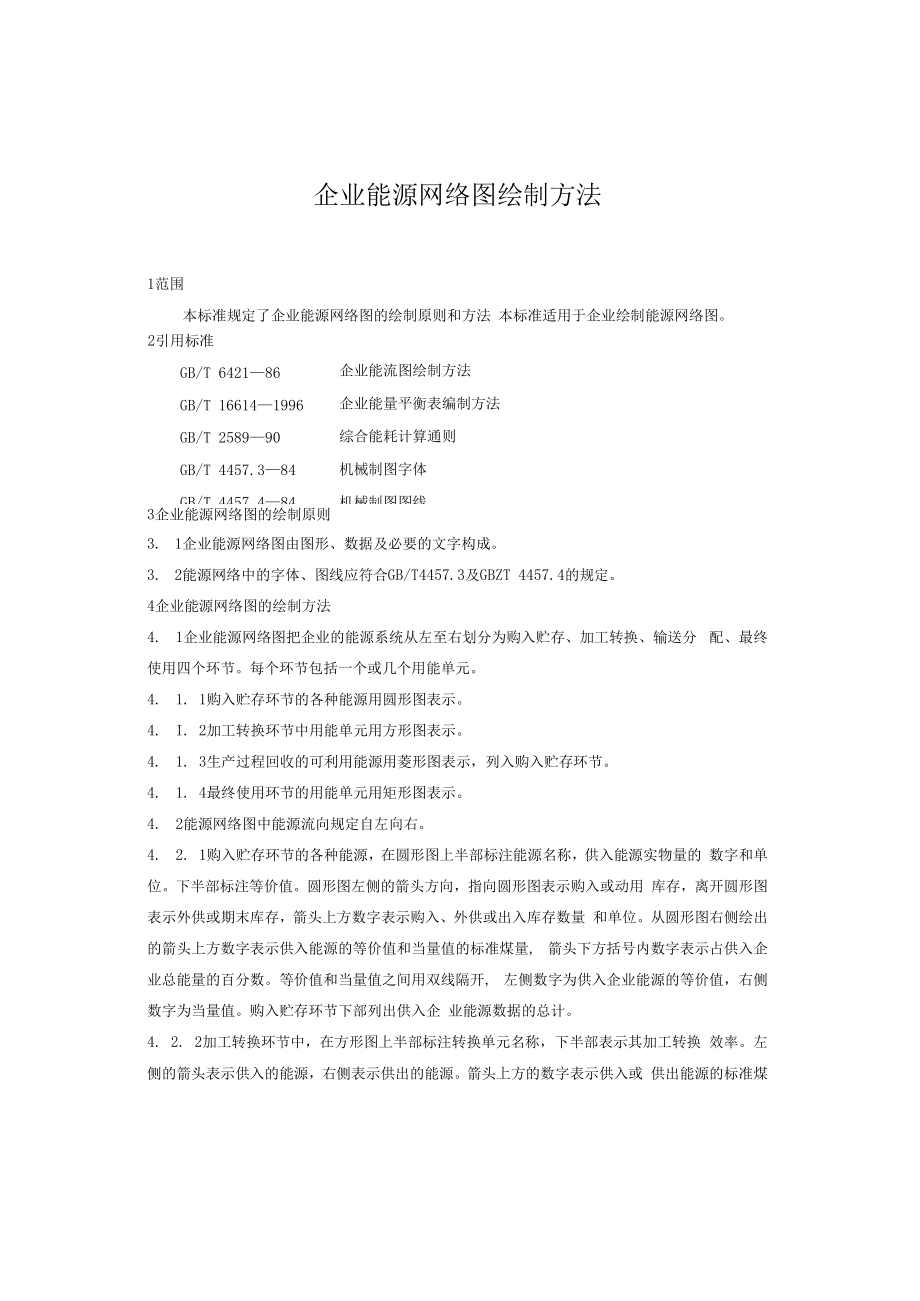

1、企业能源网络图绘制方法1范围本标准规定了企业能源网络图的绘制原则和方法 本标准适用于企业绘制能源网络图。2引用标准GB/T 642186GB/T 166141996GB/T 258990GB/T 4457.384GB/T 4457.484企业能流图绘制方法企业能量平衡表编制方法综合能耗计算通则机械制图字体机械制图图线3企业能源网络图的绘制原则3. 1企业能源网络图由图形、数据及必要的文字构成。3. 2能源网络中的字体、图线应符合GB/T4457.3及GBZT 4457.4的规定。4企业能源网络图的绘制方法4. 1企业能源网络图把企业的能源系统从左至右划分为购入贮存、加工转换、输送分 配、最终使
2、用四个环节。每个环节包括一个或几个用能单元。4. 1. 1购入贮存环节的各种能源用圆形图表示。4. I. 2加工转换环节中用能单元用方形图表示。4. 1. 3生产过程回收的可利用能源用菱形图表示，列入购入贮存环节。4. 1. 4最终使用环节的用能单元用矩形图表示。4. 2能源网络图中能源流向规定自左向右。4. 2. 1购入贮存环节的各种能源，在圆形图上半部标注能源名称，供入能源实物量的 数字和单位。下半部标注等价值。圆形图左侧的箭头方向，指向圆形图表示购入或动用 库存，离开圆形图表示外供或期末库存，箭头上方数字表示购入、外供或出入库存数量 和单位。从圆形图右侧绘出的箭头上方数字表示供入能源的等

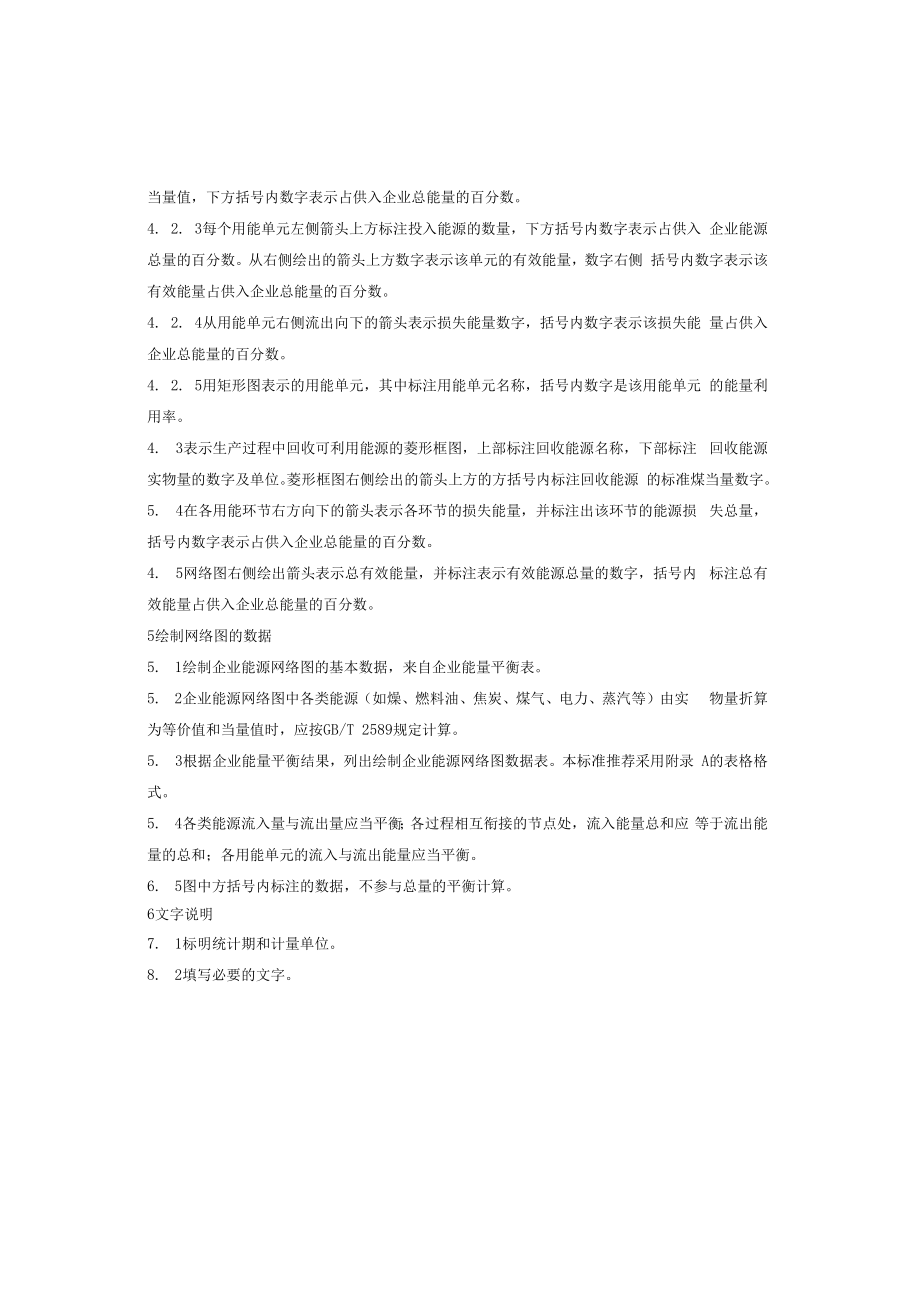

3、价值和当量值的标准煤量, 箭头下方括号内数字表示占供入企业总能量的百分数。等价值和当量值之间用双线隔开, 左侧数字为供入企业能源的等价值，右侧数字为当量值。购入贮存环节下部列出供入企 业能源数据的总计。4. 2. 2加工转换环节中，在方形图上半部标注转换单元名称，下半部表示其加工转换 效率。左侧的箭头表示供入的能源，右侧表示供出的能源。箭头上方的数字表示供入或 供出能源的标准煤当量值，下方括号内数字表示占供入企业总能量的百分数。4. 2. 3每个用能单元左侧箭头上方标注投入能源的数量，下方括号内数字表示占供入 企业能源总量的百分数。从右侧绘出的箭头上方数字表示该单元的有效能量，数字右侧 括号内
4、数字表示该有效能量占供入企业总能量的百分数。4. 2. 4从用能单元右侧流出向下的箭头表示损失能量数字，括号内数字表示该损失能 量占供入企业总能量的百分数。4. 2. 5用矩形图表示的用能单元，其中标注用能单元名称，括号内数字是该用能单元 的能量利用率。4. 3表示生产过程中回收可利用能源的菱形框图，上部标注回收能源名称，下部标注 回收能源实物量的数字及单位。菱形框图右侧绘出的箭头上方的方括号内标注回收能源 的标准煤当量数字。5. 4在各用能环节右方向下的箭头表示各环节的损失能量，并标注出该环节的能源损 失总量，括号内数字表示占供入企业总能量的百分数。4. 5网络图右侧绘出箭头表示总有效能量，
5、并标注表示有效能源总量的数字，括号内 标注总有效能量占供入企业总能量的百分数。5绘制网络图的数据5. 1绘制企业能源网络图的基本数据，来自企业能量平衡表。5. 2企业能源网络图中各类能源（如燥、燃料油、焦炭、煤气、电力、蒸汽等）由实 物量折算为等价值和当量值时，应按GB/T 2589规定计算。5. 3根据企业能量平衡结果，列出绘制企业能源网络图数据表。本标准推荐采用附录 A的表格格式。5. 4各类能源流入量与流出量应当平衡；各过程相互衔接的节点处，流入能量总和应 等于流出能量的总和；各用能单元的流入与流出能量应当平衡。6. 5图中方括号内标注的数据，不参与总量的平衡计算。6文字说明7. 1标明
6、统计期和计量单位。8. 2填写必要的文字。附录A（提示的附录）企业能源网络图数据表表Al统计日期:年月 H附录B中华人民共和国国家标准企业能量平衡表编制方法Methods of drawing up energy balance table in enterprises GB/T 16615-19961范围本标准规定了企业能量平衡表的编制原则和方法。本标准适用于企业编制能量平衡表。2引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，本标准出版 时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准 最新版本的可能性。GB/T 2589-90综合能耗计算通
7、则GB/T 3484-93企业能量平衡通则GB/T 16614-1996企业能量平衡统计方法3定义本标准采用以下定义：非平衡项 team not join in balance不参与平衡计算的项目，如企业内回收利用的能量。4能量平衡表式4.1 企业能量平衡表的横行划分为购入贮存、加工转换、输送分配、最终使用四个环节。 纵行是能源的供入能量、有效能量和损失能量、回收能量和能量利用率等项。4.2 购入贮存、加工转换、输送分配与最终使用四个环节的表式如附录A。4.3 最终使用划分为主要生产系统、辅助生产系统、采暖（空调）、照明、运输及其它等 六个用能单元。4.4 购入贮存环节等价值栏右侧使用双线，平
8、衡表双线右侧数字均为当量值。5编制平衡表的数据5.1 企业能量平衡表的基础数据来源于企业能源统计资料。5.2 平衡表的数据除各种能源的实物量及等价值栏外，均是能量的当量值。5.3 企业能量平衡表的结果应符合能量守恒定律。各种能源的当量值收支总量应保持平 衡；供入能量与有效能量及损失能量之和保持平衡。5.4 非平衡项数值应使用方括号括住。5.5 购入贮存栏内数据已扣除库存增量及外销量。5.6 有效能量的计算应符合GB/T 3484o5.7 各种能源的折算应符合GB/T 2589。5.8 能量利用率按式（1）计算：G2式中：e-能量利用率；Qi 有效能量；Q?一供入能量。6文字说明6. 1说明原始
9、数据来源。6.2 计算结果出现不平衡时，应说明原因。6.3 标明能源折算为标准煤量的折算系数。6.4 标明统计期。6.5 计算出企业能量利用率指标。企业能量利用率按式（2）计算:式中： CC 企业能量利用率;QeI 一企业有效能量；Qc2 -企业消耗总能量。寸录）输送分配最终使用主要生产辅助生产采暖（空调）照明运输其他合计89101112131415附录, （标准的M 项目能源名称购入贮存加工转换实物量等价值当量值发电站制冷站其他小计1234567供入能量蒸汽电力柴油汽油煤炭冷煤水热水合计有效 能量蒸汽电力柴油汽油煤炭冷煤水热水小计回收利用损失热量合计能量利用率企业能量利用率附录B （提示的附
10、录）表Bl某企业能量平衡表项目能源名称购入贮存加工转换输送 分配最终使用实物量等价值当量值发电站制冷站其他小计主要生 产辅助生 产采暖（空调）照明运输其他合计123456789101112131415供入 能量蒸汽8099. 31T10448.17636. 48251. 363785. 17385. 15968. 71217.6156.67342. 9电力6. 68GWh2701.5821.5238. 15769. 4785.8497.449.8136.068.917.3769.6柴油89.4 T155.5131.0582.648.448.448.448.4汽油82. 33 T133.3121
11、. 14121. 1121. 113. 1108.0121. 1煤炭160. 90 T114.9114. 90114.9114.9114.9114.9冷煤水128.7114.6114.6热水合计13553.38825. 0982.6289.518439. 08811. 18584. 26527.849.81468. 368.9108.0348. 88511.8有效 能量蒸汽7636. 487385. 17385. 17342. 9901.61217.6156.62275. 8电力807. 5816.4769.4785.8769.6156.517.756.758.4289.4柴油131.0548.448.448.43.23.2汽油121. 14121. 1121. 1121. 114.614.6煤炭114. 90114.9114.9114.945.945.9冷煤水128.7128.7114.6114.6114.6热水小计8811. 116.4128.78439. 08584. 28511.81
